CARATTERISTICHE TECNICHE
8-2
2
3
4
5
6
789
Tipo di trasmissione: Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione: 1ª:
2.417 (29/12)
2ª: 1.733 (26/15)
3ª: 1.313 (21/16)
4ª:
1.050 (21/20)
5ª: 0.840 (21/25)Parte ciclistica:Tipo di telaio:
A semi-doppia culla
Angolo di incidenza: 27.00 grado
Avancorsa: 115 mm (4.5 in)Pneumatico anteriore:Tipo: Con camera d'aria
Misura: 80/100-21M/C 51P
Produttore/modello:
BRIDGESTONE/GRITTY-ED03 EPneumatico posteriore:Tipo: Con camera d'aria
Misura:
120/90-18M/C 65P Produttore/modello:
BRIDGESTONE/GRITTY-ED04 E
Carico massimo:
90 kg (198 lb)
* (Peso totale di pilota, carico e accessori)
Pressione pneumatici (misurata a pneu-
matici freddi):Condizione di carico: 0–90 kg (0–198 lb)
Anteriore:
150 kPa (1.50 kgf/cm
2, 22 psi)
Posteriore:
200 kPa (2.00 kgf/cm2, 29 psi)
Ruota anteriore:Tipo di ruota: Ruota a raggi
Dimensioni cerchio:
21x1.60Ruota posteriore:Tipo di ruota: Ruota a raggi
Dimensioni cerchio:
18x2.15Freno anteriore:Tipo: A disco singolo
Comando:
Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:
A disco singolo Comando:
Con il piede destro
Liquido consigliato:
DOT 4
Sospensione anteriore:Tipo: Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota: 300.0 mm (11.81 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione articola-
ta)
Tipo a molla/ammortizzatore:
Molla a spirale / ammo rtizzatore gas/olio
Escursione ruota: 299.0 mm (11.77 in)Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica: Volano magnete in C.A.Batteria:Modello:
YTZ7S(F)
Tensione, capacità: 12 V, 6.0 AhFaro:Tipo a lampadina:
Lampada alogena
1DX-9-H0.book 2 ページ ２０１１年１０月１４日　金曜日　午後１時７分

CARATTERISTICHE TECNICHE
8-3
1
2
3
4
5
6
78
9
Tensione, potenza lampadina  quantità:Faro:
12 V, 35 W/35 W  1
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore: 12 V, 10.0 W  2
Indicatore di di rezione posteriore:
12 V, 10.0 W  2
Luce ausiliaria: 12 V, 5.0 W  1
Luce targa: 12 V, 5.0 W  1
Luce pannello strumenti:
EL (elettroluminescente)
Spia del folle: 12 V, 1.7 W  1
Spia abbagliante: 12 V, 1.7 W  1
Spia degli indicatori di direzione:
12 V, 1.7 W  1
Spia del livello del carburante: LED
Spia problemi al motore: 12 V, 1.7 W  1Fusibili:Fusibile principale:
15.0 A
1DX-9-H0.book 3 ページ ２０１１年１０月１４日　金曜日　午後１時７分

9-1
2
3
4
5
6
7
89
INFORMAZIONI PER I CONSUMATORI
HAU48612
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:

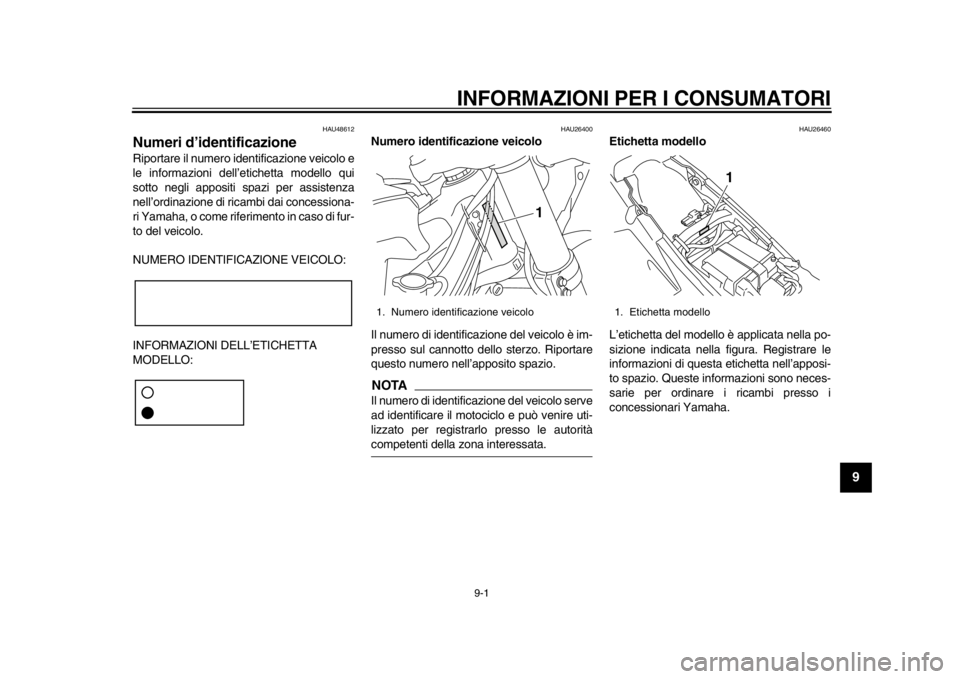

HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
HAU26460
Etichetta modello
L’etichetta del modello è applicata nella po-
sizione indicata nella figura. Registrare le
informazioni di questa etichetta nell’apposi-
to spazio. Queste informazioni sono neces-
sarie per ordinare i ricambi presso i
concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
1
