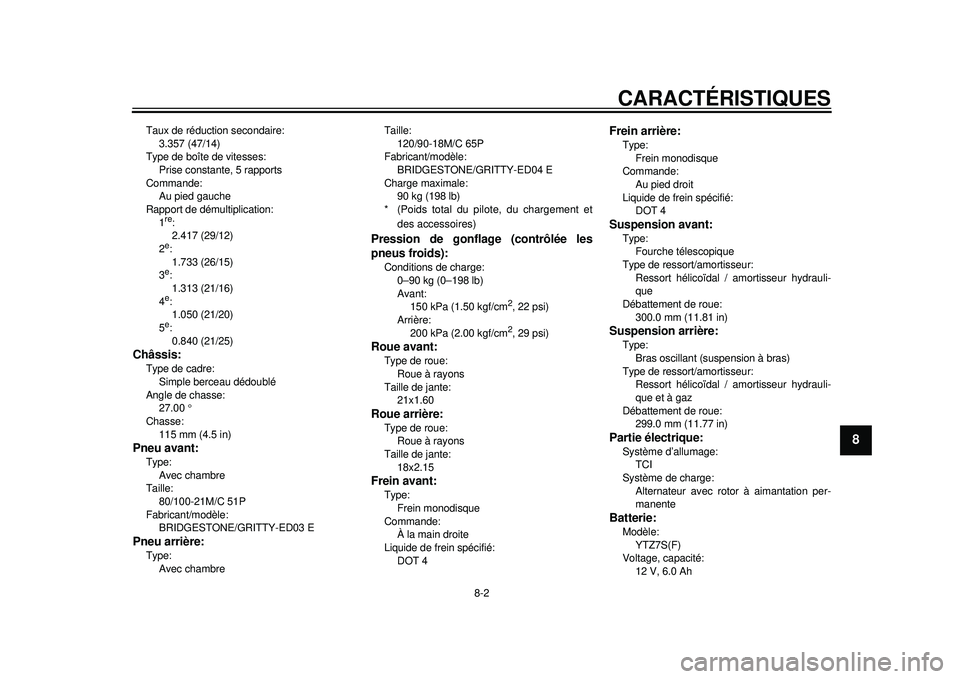

CARACTÉRISTIQUES
8-2
2
3
4
5
6
789
Taux de réduction secondaire: 3.357 (47/14)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande: Au pied gauche
Rapport de démultiplication: 1
re:
2.417 (29/12)
2e: 1.733 (26/15)
3e:
1.313 (21/16)
4e: 1.050 (21/20)
5e: 0.840 (21/25)
Châssis:Type de cadre: Simple berceau dédoublé
Angle de chasse: 27.00 
Chasse:
115 mm (4.5 in)Pneu avant:Type: Avec chambre
Taille:
80/100-21M/C 51P
Fabricant/modèle: BRIDGESTONE/GRITTY-ED03 EPneu arrière:Type:
Avec chambre Taille:
120/90-18M/C 65P
Fabricant/modèle:
BRIDGESTONE/GRITTY-ED04 E
Charge maximale: 90 kg (198 lb)
* (Poids total du pilote, du chargement et
des accessoires)
Pression de gonflage (contrôlée les
pneus froids):Conditions de charge: 0–90 kg (0–198 lb)
Avant: 150 kPa (1.50 kgf/cm
2, 22 psi)
Arrière: 200 kPa (2.00 kgf/cm2, 29 psi)
Roue avant:Type de roue: Roue à rayons
Taille de jante: 21x1.60Roue arrière:Type de roue: Roue à rayons
Taille de jante: 18x2.15Frein avant:Type: Frein monodisque
Commande: À la main droite
Liquide de frein spécifié:
DOT 4
Frein arrière:Type: Frein monodisque
Commande: Au pied droit
Liquide de frein spécifié: DOT 4Suspension avant:Type: Fourche télescopique
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement de roue: 300.0 mm (11.81 in)Suspension arrière:Type: Bras oscillant (suspension à bras)
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydrauli-
que et à gaz
Débattement de roue: 299.0 mm (11.77 in)Partie électrique:Système d’allumage: TCI
Système de charge: Alternateur avec rotor à aimantation per-
manenteBatterie:Modèle: YTZ7S(F)
Voltage, capacité: 12 V, 6.0 Ah
1DX-9-F0.book 2 ページ ２０１１年１０月１１日　火曜日　午前９時５０分

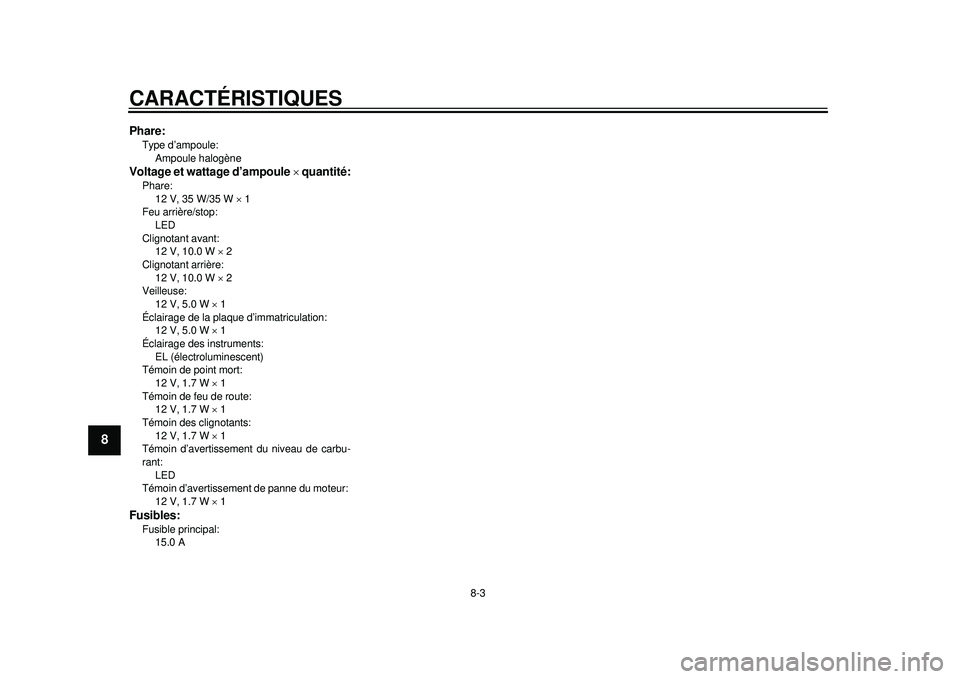

CARACTÉRISTIQUES
8-3
1
2
3
4
5
6
78
9
Phare:Type d’ampoule: Ampoule halogèneVoltage et wattage d’ampoule  quantité:Phare:
12 V, 35 W/35 W  1
Feu arrière/stop:
LED
Clignotant avant: 12 V, 10.0 W  2
Clignotant arrière: 12 V, 10.0 W  2
Veilleuse:
12 V, 5.0 W  1
Éclairage de la plaque d’immatriculation: 12 V, 5.0 W  1
Éclairage des instruments: EL (électroluminescent)
Témoin de point mort:
12 V, 1.7 W  1
Témoin de feu de route: 12 V, 1.7 W  1
Témoin des clignotants: 12 V, 1.7 W  1
Témoin d’avertissement du niveau de carbu-
rant:
LED
Témoin d’avertissement de panne du moteur:
12 V, 1.7 W  1Fusibles:Fusible principal:
15.0 A
1DX-9-F0.book 3 ページ ２０１１年１０月１１日　火曜日　午前９時５０分

9-1
2
3
4
5
6
7
89

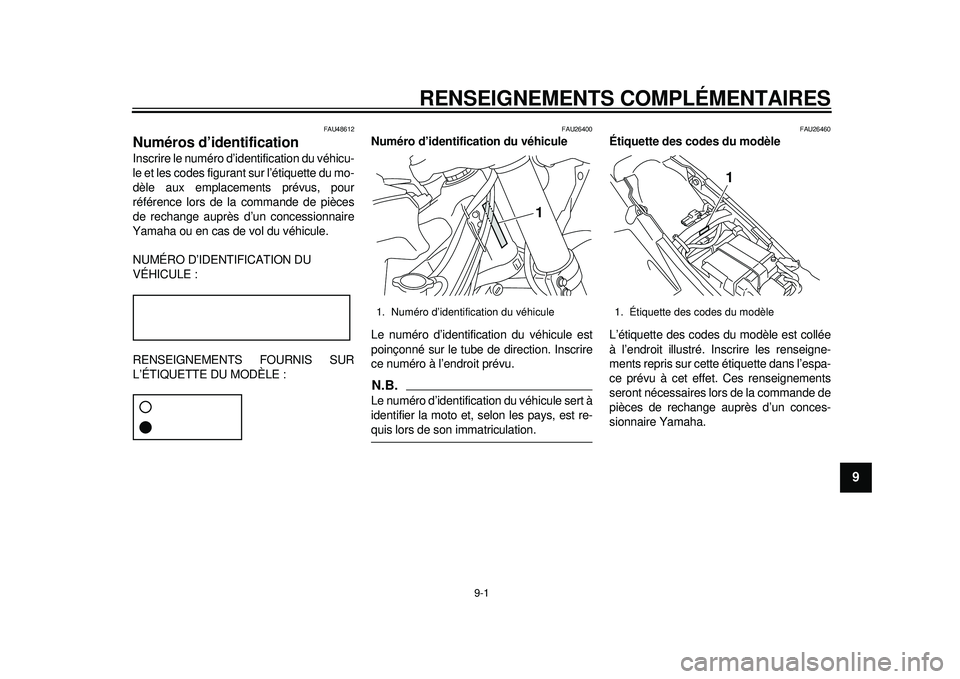

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU48612
Numéros d’identification Inscrire le numéro d’identification du véhicu-
le et les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour
référence lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26460
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’endroit illustré. Inscrire les renseigne-
ments repris sur cette étiquette dans l’espa-
ce prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange aupr ès d’un conces-
sionnaire Yamaha.
1. Numéro d’identification du véhicule
1
1. Étiquette des codes du modèle
1
1DX-9-F0.book 1 ページ ２０１１年１０月１１日　火曜日　午前９時５０分

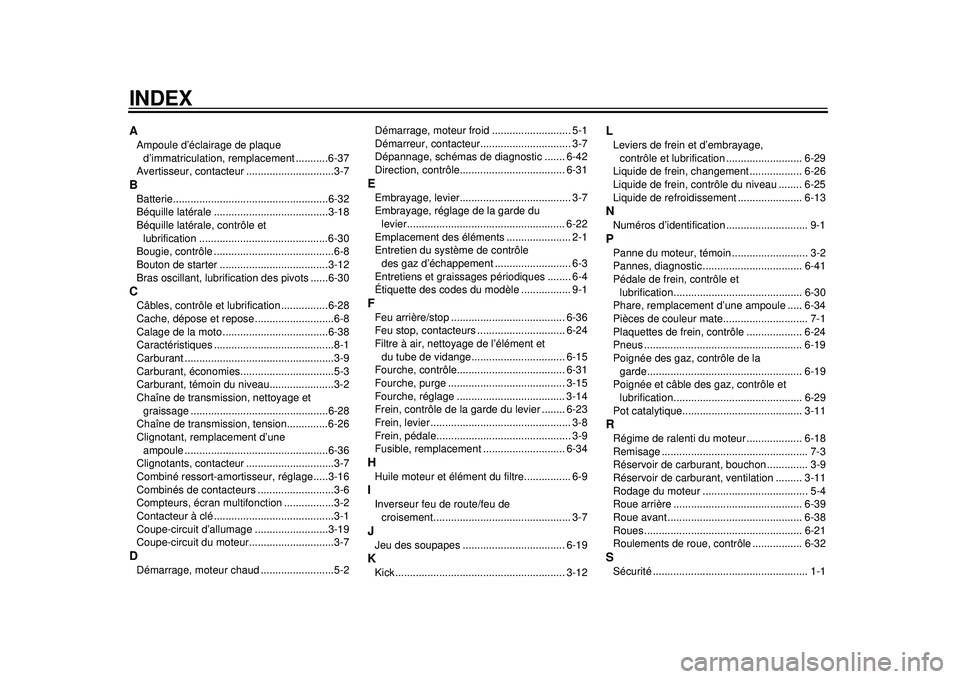

INDEXAAmpoule d’éclairage de plaque d’immatriculation, remplacement ...........6-37
Avertisseur, contacteur ..............................3-7BBatterie.....................................................6-32
Béquille latérale .......................................3-18
Béquille latérale, contrôle et lubrification ............................................6-30
Bougie, contrôle .........................................6-8
Bouton de starter .....................................3-12
Bras oscillant, lubrific ation des pivots ......6-30CCâbles, contrôle et lubrification ................6-28
Cache, dépose et repose ...........................6-8
Calage de la moto ....................................6-38
Caractéristiques .........................................8-1
Carburant ...................................................3-9
Carburant, économies................................5-3
Carburant, témoin du niveau......................3-2
Chaîne de transmission, nettoyage et
graissage ...............................................6-28
Chaîne de transmission, tension..............6-26
Clignotant, remplacement d’une ampoule .................................................6-36
Clignotants, contacteur ..............................3-7
Combiné ressort-amorti sseur, réglage.....3-16
Combinés de contacteurs ..........................3-6
Compteurs, écran multifonction .................3-2
Contacteur à clé .........................................3-1
Coupe-circuit d’allumage .........................3-19
Coupe-circuit du moteur.............................3-7DDémarrage, moteur chaud .........................5-2 Démarrage, moteur froid ........................... 5-1
Démarreur, contacteur............................... 3-7
Dépannage, schémas de diagnostic ....... 6-42
Direction, contrôle.................................... 6-31
EEmbrayage, levier...................................... 3-7
Embrayage, réglage de la garde du
levier...................................................... 6-22
Emplacement des éléments ...................... 2-1
Entretien du système de contrôle des gaz d’échappement .......................... 6-3
Entretiens et graissages périodiques ........ 6-4
Étiquette des codes du modèle ................. 9-1FFeu arrière/stop ....................................... 6-36
Feu stop, contacteurs .............................. 6-24
Filtre à air, nettoyage de l’élément et du tube de vidange................................ 6-15
Fourche, contrôle..................................... 6-31
Fourche, purge ........................................ 3-15
Fourche, réglage ..................................... 3-14
Frein, contrôle de la garde du levier ........ 6-23
Frein, levier ................................................ 3-8
Frein, pédale.............................................. 3-9
Fusible, remplacement ............................ 6-34HHuile moteur et élément du filtre................ 6-9IInverseur feu de route/feu de
croisement............................................... 3-7JJeu des soupapes ................................... 6-19KKick .......................................................... 3-12
LLeviers de frein et d’embrayage, contrôle et lubrification .......................... 6-29
Liquide de frein, changement .................. 6-26
Liquide de frein, contrôle du niveau ........ 6-25
Liquide de refroidissement ...................... 6-13NNuméros d’identification ............................ 9-1PPanne du moteur, témoin .......................... 3-2
Pannes, diagnostic .................................. 6-41
Pédale de frein, contrôle et lubrification............................................ 6-30
Phare, remplacement d’une ampoule ..... 6-34
Pièces de couleur mate............................. 7-1
Plaquettes de frein, contrôle ................... 6-24
Pneus ...................................................... 6-19
Poignée des gaz, contrôle de la garde..................................................... 6-19
Poignée et câble des gaz, contrôle et lubrification............................................ 6-29
Pot catalytique......................................... 3-11RRégime de ralenti du moteur ................... 6-18
Remisage .................................................. 7-3
Réservoir de carburant, bouchon .............. 3-9
Réservoir de carburant, ventilation ......... 3-11
Rodage du moteur .................................... 5-4
Roue arrière ............................................ 6-39
Roue avant .............................................. 6-38
Roues ...................................................... 6-21
Roulements de roue, contrôle ................. 6-32SSécurité ..................................................... 1-1
1DX-9-F0.book 2 ページ ２０１１年１０月１１日　火曜日　午前９時５０分

INDEX
Sélecteur au pied....................................... 3-8
Sélecteur, contrôle................................... 6-23
Selle......................................................... 3-13
Serrure antivol ......................................... 3-13
Soin ........................................................... 7-1
Stationnement ........................................... 5-5TTémoin de feu de route ............................. 3-2
Témoin des clignotants.............................. 3-1
Témoin du point mort................................. 3-1
Témoins et témoins d’alerte ...................... 3-1
Trousse de réparation ............................... 6-2VVéhicule, numéro d’identification ............... 9-1
Veilleuse, remplacement d’une ampoule................................................. 6-37
Vitesses, sélection ..................................... 5-3
