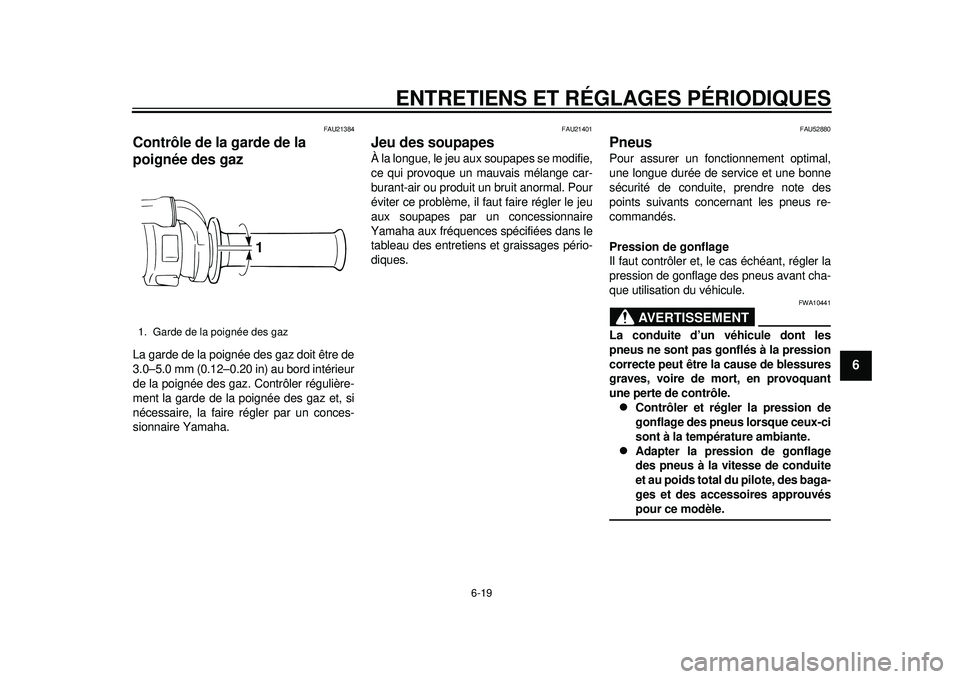

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
2
3
4
567
8
9
FAU21384
Contrôle de la garde de la
poignée des gaz La garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU52880
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus re-
commandés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10441
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, des baga-
ges et des accessoires approuvéspour ce modèle.
1. Garde de la poignée des gaz
1
1DX-9-F0.book 19 ページ ２０１１年１０月１１日　火曜日　午前９時５０分

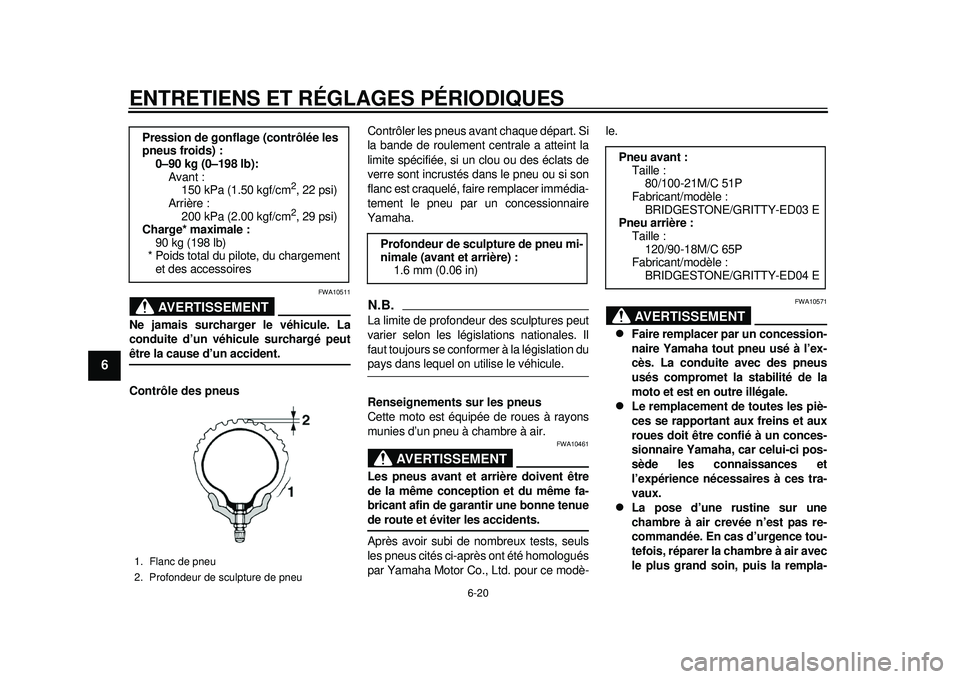

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
1
2
3
4
56
7
8
9
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident.
Contrôle des pneusContrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se confor
mer à la législation dupays dans lequel on utilise le véhicule.
Renseignements sur les pneus
Cette moto est équipée de roues à rayons
munies d’un pneu à chambre à air.
AVERTISSEMENT
FWA10461
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenuede route et éviter les accidents.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce modè- le.
AVERTISSEMENT
FWA10571

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité de la
moto et est en outre illégale.

Le remplacement de toutes les piè-
ces se rapportant aux freins et aux
roues doit être confié à un conces-
sionnaire Yamaha, car celui-ci pos-
sède les connaissances et
l’expérience nécessaires à ces tra-
vaux.

La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):Avant :
150 kPa (1.50 kgf/cm
2, 22 psi)
Arrière : 200 kPa (2.00 kgf/cm2, 29 psi)
Charge* maximale : 90 kg (198 lb)
* Poids total du pilo te, du chargement
et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) : 1.6 mm (0.06 in)
Pneu avant :Taille :80/100-21M/C 51P
Fabricant/modèle :
BRIDGESTONE/GRITTY-ED03 E
Pneu arrière : Taille :
120/90-18M/C 65P
Fabricant/modèle : BRIDGESTONE/GRITTY-ED04 E
1DX-9-F0.book 20 ページ ２０１１年１０月１１日　火曜日　午前９時５０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
2
3
4
567
8
9

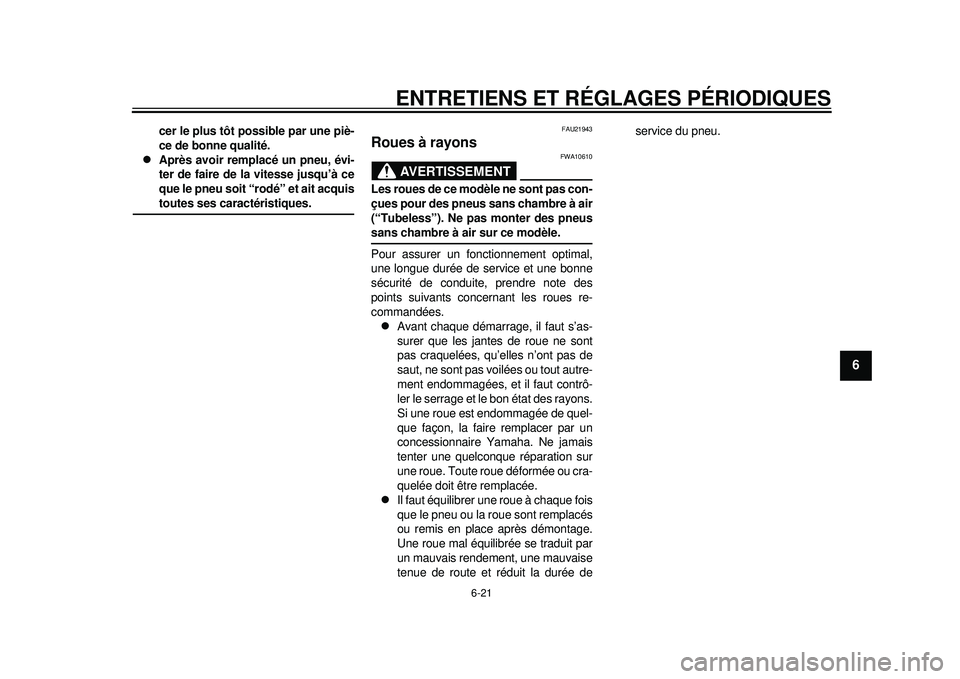

cer le plus tôt possible par une piè-
ce de bonne qualité.

Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquistoutes ses caractéristiques.
FAU21943
Roues à rayons
AVERTISSEMENT
FWA10610
Les roues de ce modèle ne sont pas con-
çues pour des pneus sans chambre à air
(“Tubeless”). Ne pas monter des pneussans chambre à air sur ce modèle.
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut, ne sont pas voilées ou tout autre-
ment endommagées, et il faut contrô-
ler le serrage et le bon état des rayons.
Si une roue est endommagée de quel-
que façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais
tenter une quelconque réparation sur
une roue. Toute roue déformée ou cra-
quelée doit être remplacée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de service du pneu.
1DX-9-F0.book 21 ページ ２０１１年１０月１１日　火曜日　午前９時５０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
1
2
3
4
56
7
8
9

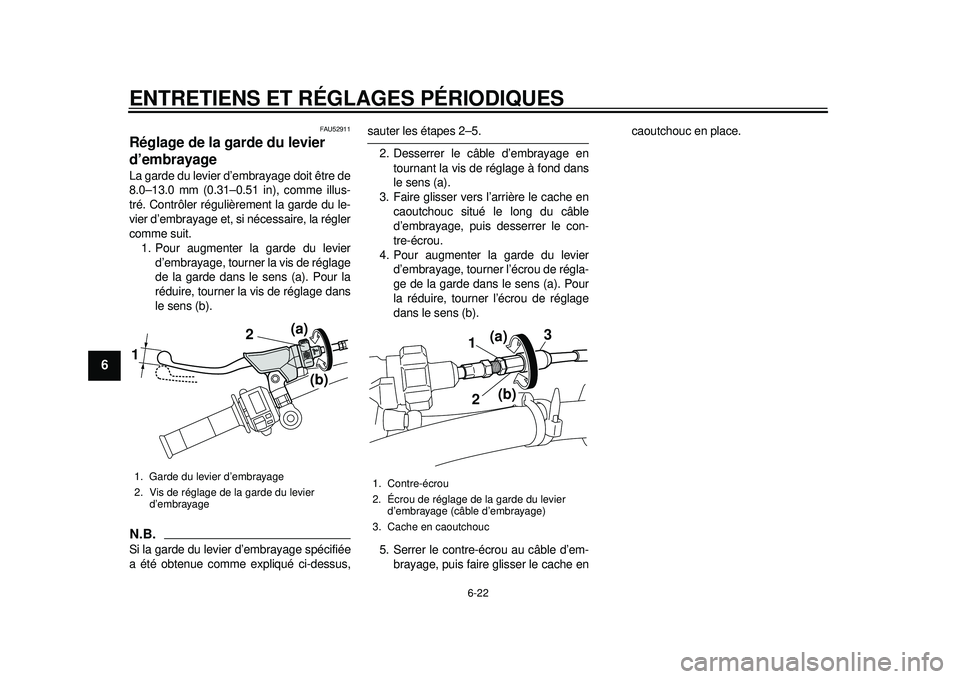

FAU52911
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
8.0–13.0 mm (0.31–0.51 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.1. Pour augmenter la garde du levier
d’embrayage, tourner la vis de réglage
de la garde dans le sens (a). Pour la
réduire, tourner la vis de réglage dans
le sens (b).N.B.Si la garde du levier d’embrayage spécifiée
a été obtenue comme expliqué ci-dessus,
sauter les étapes 2–5.
2. Desserrer le câble d’embrayage en tournant la vis de réglage à fond dans
le sens (a).
3. Faire glisser vers l’arrière le cache en caoutchouc situé le long du câble
d’embrayage, puis desserrer le con-
tre-écrou.
4. Pour augmenter la garde du levier d’embrayage, tourner l’écrou de régla-
ge de la garde dans le sens (a). Pour
la réduire, tourner l’écrou de réglage
dans le sens (b).
5. Serrer le contre-écrou au câble d’em- brayage, puis faire glisser le cache en caoutchouc en place.
1. Garde du levier d’embrayage
2. Vis de réglage de la garde du levier
d’embrayage1
(a)
(b)
2
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’embrayage (câble d’embrayage)
3. Cache en caoutchouc
1
2 (a)
(b)
3
1DX-9-F0.book 22 ページ ２０１１年１０月１１日　火曜日　午前９時５０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
2
3
4
567
8
9

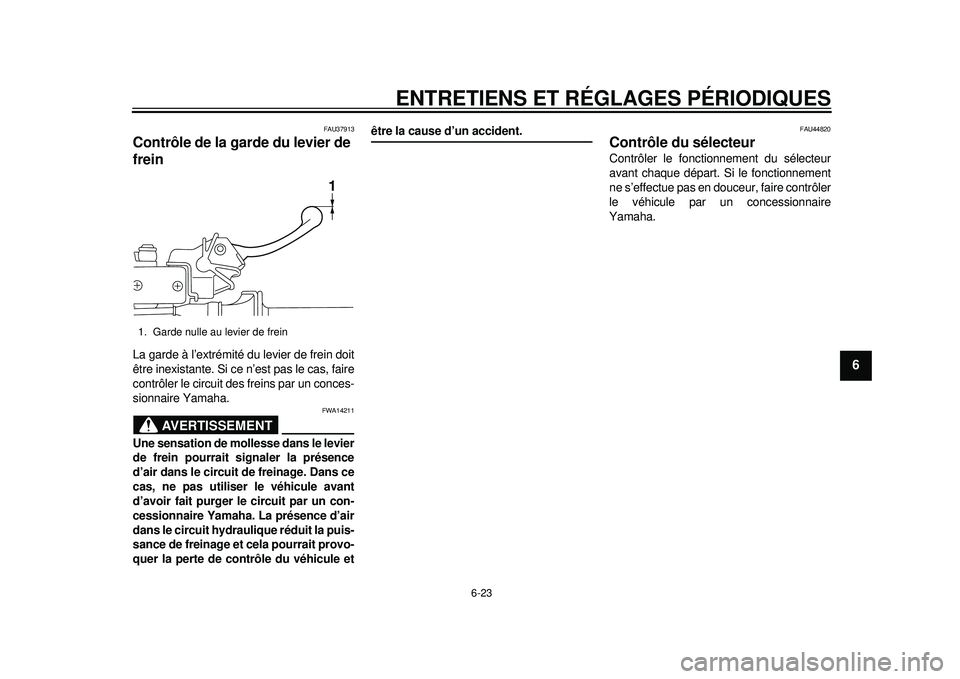

FAU37913
Contrôle de la garde du levier de
frein La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un conces-
sionnaire Yamaha.
AVERTISSEMENT
FWA14211
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
dans le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un accident.
FAU44820
Contrôle du sélecteur Contrôler le fonctionnement du sélecteur
avant chaque départ. Si le fonctionnement
ne s’effectue pas en douceur, faire contrôler
le véhicule par un concessionnaire
Yamaha.
1. Garde nulle au levier de frein
1
1DX-9-F0.book 23 ページ ２０１１年１０月１１日　火曜日　午前９時５０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
1
2
3
4
56
7
8
9
FAU22273
Contacteurs de feu stop Le feu stop s’allume par l’action de la péda-
le et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, régler le contacteur du feu stop
arrière comme suit, mais il faut confier le ré-
glage du contacteur de feu stop sur frein
avant à un concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. To urner l’écrou de régla-
ge dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écr ou de réglage dans le
sens (b) si le feu st op s’allume trop tôt.
FAU22392
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22430
Plaquettes de frein avant
Sur chaque plaquette de frein avant figurent
des rainures d’indication d’usure. Ces rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point que ses rainures ont presque
disparu, faire remplacer la paire de plaquet- tes par un concessionnaire Yamaha.
FAU48070
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière figure
une rainure d’indication d’usure. Les rainu-
res permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
leur rainure. Si une plaquette de frein est
usée au point qu’e la rainure d’indication
d’usure devient presque visible, faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu
stop sur frein arrière
1 2
(a) (b)
1. Rainure d’indication d’usure de plaquette
de frein1 1
1. Rainure d’indication d’usure de plaquette
de frein
1
1DX-9-F0.book 24 ページ ２０１１年１０月１１日　火曜日　午前９時５０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
2
3
4
567
8
9

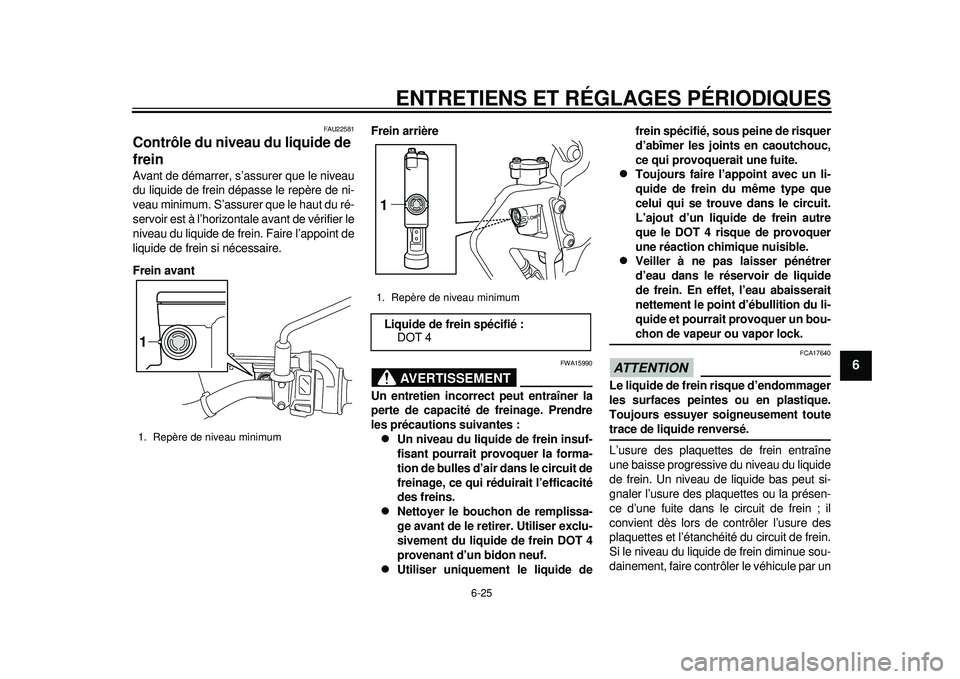

FAU22581
Contrôle du niveau du liquide de
frein Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avantFrein arrière
AVERTISSEMENT
FWA15990
Un entretien incorrect peut entraîner la
perte de capacité de
freinage. Prendre
les précautions suivantes :
Un niveau du liquide de frein insuf-
fisant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.

Nettoyer le bouchon de remplissa-
ge avant de le retirer. Utiliser exclu-
sivement du liquide de frein DOT 4
provenant d’un bidon neuf.

Utiliser uniquement le liquide de frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.

Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.

Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide
de frein. En effet, l’eau abaisserait
nettement le point d’ébullition du li-
quide et pourrait provoquer un bou-chon de vapeur ou vapor lock.
ATTENTION
FCA17640
Le liquide de frein risque d’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toutetrace de liquide renversé.
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du liquide
de frein. Un niveau de liquide bas peut si-
gnaler l’usure des plaquettes ou la présen-
ce d’une fuite dans le circuit de frein ; il
convient dès lors de contrôler l’usure des
plaquettes et l’étanchéité du circuit de frein.
Si le niveau du liquide de frein diminue sou-
dainement, faire contrôler le véhicule par un
1. Repère de niveau minimum1
1. Repère de niveau minimumLiquide de frein spécifié :
DOT 41
1DX-9-F0.book 25 ページ ２０１１年１０月１１日　火曜日　午前９時５０分

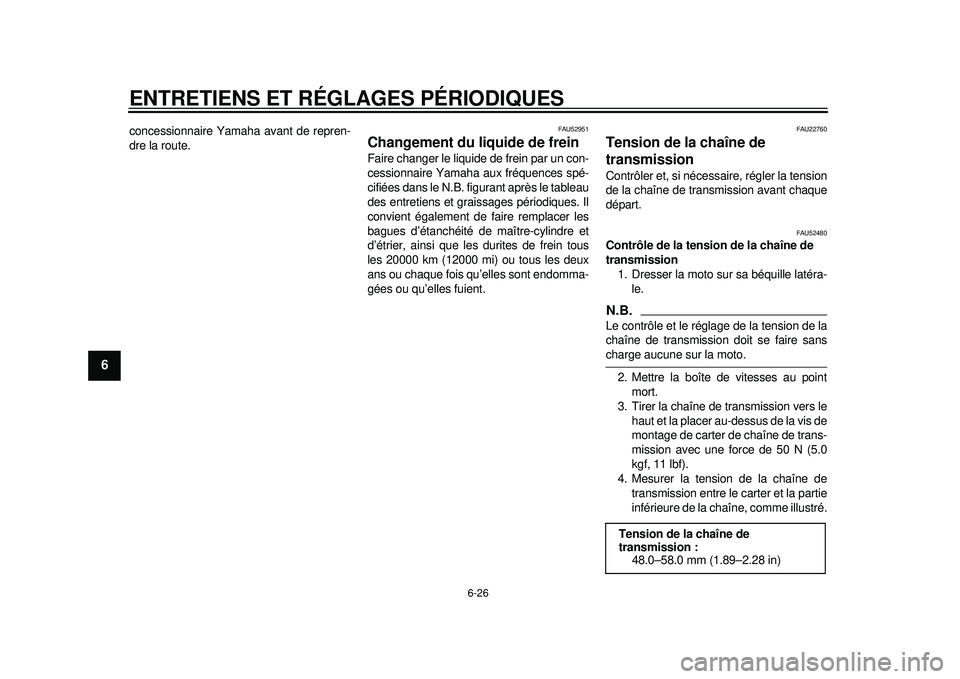

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
1
2
3
4
56
7
8
9
concessionnaire Yamaha avant de repren-
dre la route.
FAU52951
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein tous
les 20000 km (12000 mi) ou tous les deux
ans ou chaque fois qu’elles sont endomma-
gées ou qu’elles fuient.
FAU22760
Tension de la chaîne de
transmission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU52480
Contrôle de la tension de la chaîne de
transmission1. Dresser la moto sur sa béquille latéra- le.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sanscharge aucune sur la moto.
2. Mettre la boîte de vitesses au point
mort.
3. Tirer la chaîne de transmission vers le haut et la placer au-dessus de la vis de
montage de carter de chaîne de trans-
mission avec une force de 50 N (5.0
kgf, 11 lbf).
4. Mesurer la tension de la chaîne de
transmission entre le carter et la partie
inférieure de la chaîne, comme illustré.
Tension de la chaîne de
transmission : 48.0–58.0 mm (1.89–2.28 in)
1DX-9-F0.book 26 ページ ２０１１年１０月１１日　火曜日　午前９時５０分

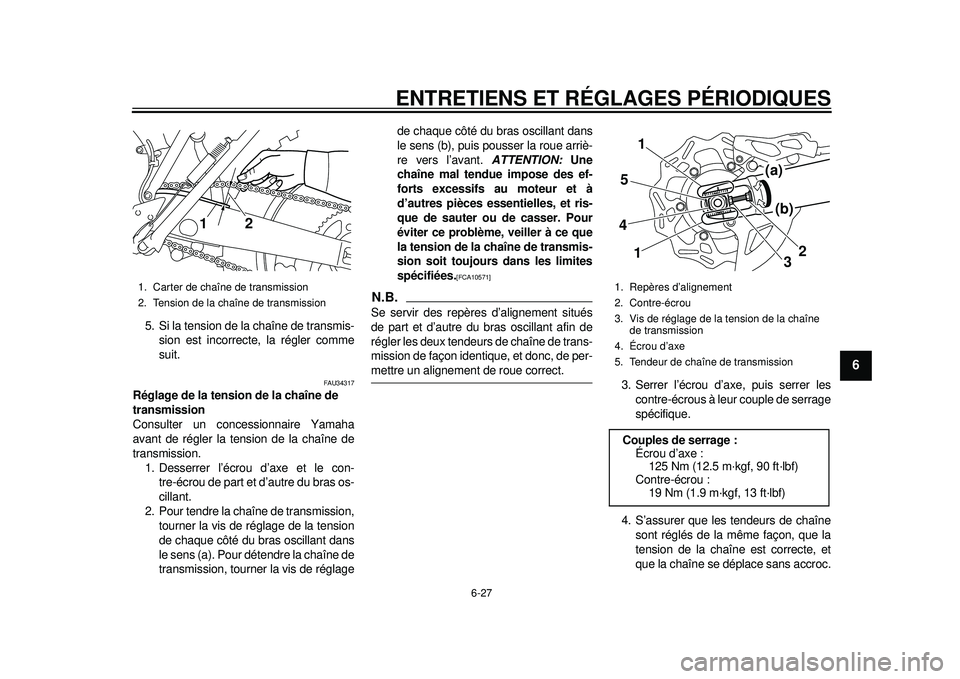

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
2
3
4
567
8
9
5. Si la tension de la chaîne de transmis-sion est incorrecte, la régler comme
suit.
FAU34317
Réglage de la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Desserrer l’écrou d’axe et le con- tre-écrou de part et d’autre du bras os-
cillant.
2. Pour tendre la chaîne de transmission, tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue arriè-
re vers l’avant.
ATTENTION: Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et ris-
que de sauter ou de casser. Pour
éviter ce problème, veiller à ce que
la tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10571]

N.B.Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de trans-
mission de façon identique, et donc, de per-mettre un alignement de roue correct. 3. Serrer l’écrou d’axe, puis serrer lescontre-écrous à leur couple de serrage
spécifique.
4. S’assurer que les tendeurs de chaîne sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
1. Carter de chaîne de transmission
2. Tension de la chaîne de transmission
12
1. Repères d’alignement
2. Contre-écrou
3. Vis de réglage de la tension de la chaîne de transmission
4. Écrou d’axe
5. Tendeur de chaîne de transmissionCouples de serrage : Écrou d’axe :
125 Nm (12.5 m·kgf, 90 ft·lbf)
Contre-écrou : 19 Nm (1.9 m·kgf, 13 ft·lbf)
1
1
5
4 32
(a)
(b)
1DX-9-F0.book 27 ページ ２０１１年１０月１１日　火曜日　午前９時５０分

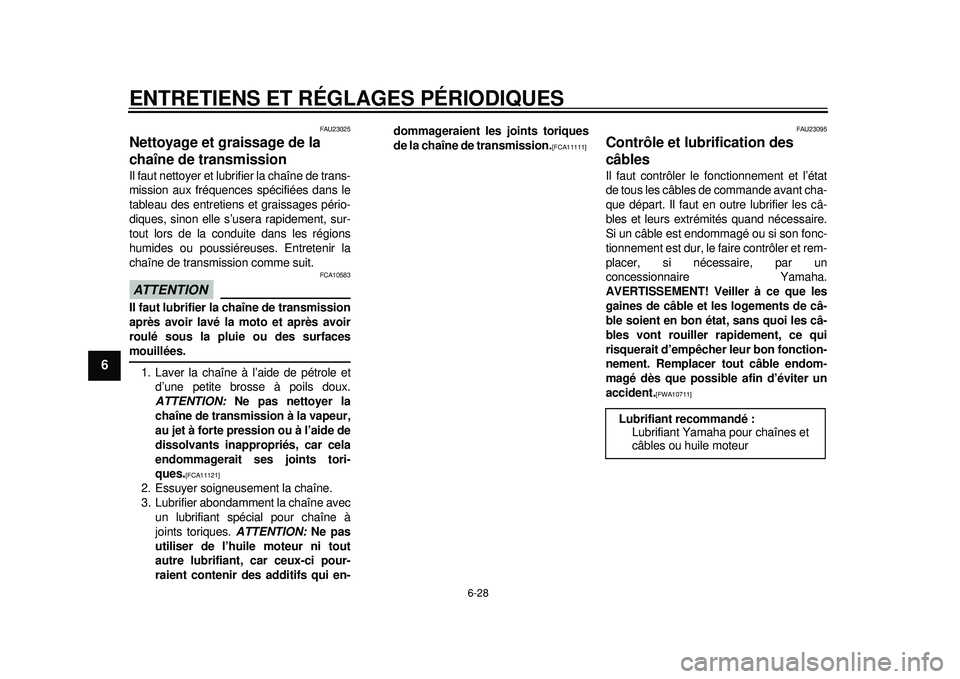

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
1
2
3
4
56
7
8
9
FAU23025
Nettoyage et graissage de la
chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions
humides ou poussiéreu ses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10583
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfacesmouillées.
1. Laver la chaîne à l’aide de pétrole et d’une petite brosse à poils doux.
ATTENTION: Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints tori-
ques.
[FCA11121]

2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION: Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-
raient contenir des additifs qui en- dommageraient les joints toriques
de la chaîne de transmission.
[FCA11111]

FAU23095
Contrôle et lubrification des
câbles Il faut contrôler le
fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrém ités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un
concessionnaire Yamaha.
AVERTISSEMENT! Veiller à ce que les
gaines de câble et les logements de câ-
ble soient en bon état, sans quoi les câ-
bles vont rouiller rapidement, ce qui
risquerait d’empêch er leur bon fonction-
nement. Remplacer tout câble endom-
magé dès que possible afin d’éviter un
accident.
[FWA10711]

Lubrifiant recommandé : Lubrifiant Yamaha pour chaînes et
câbles ou huile moteur
1DX-9-F0.book 28 ページ ２０１１年１０月１１日　火曜日　午前９時５０分
