YAMAHA WR 450F 2013 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
2
3
4
567
8
9
GAU18751

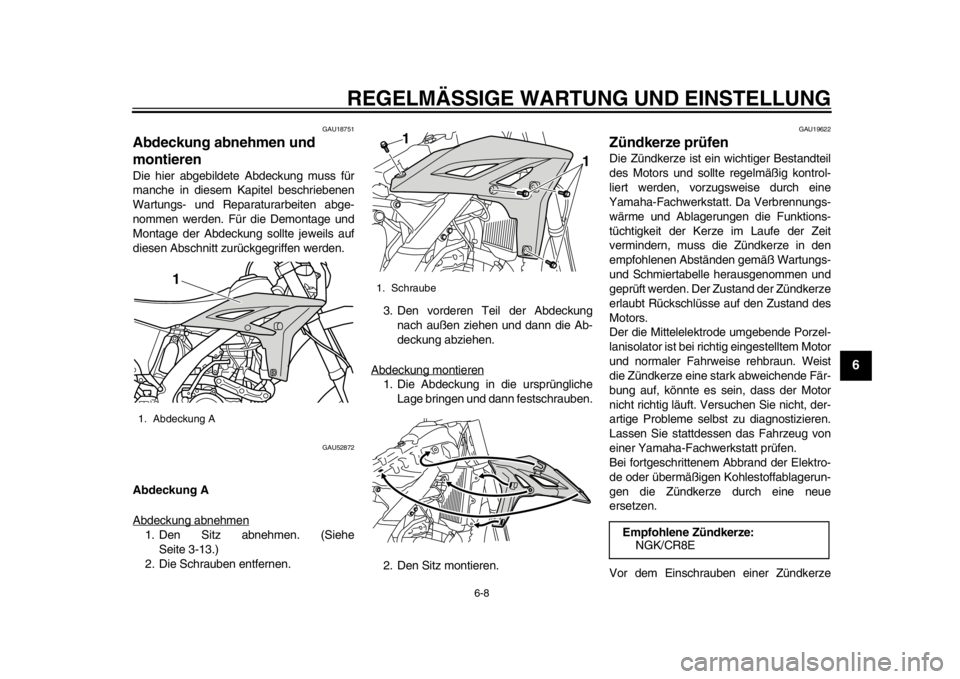

Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muss für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU52872
Abdeckung A
Abdeckung abnehmen1. Den Sitz abnehmen. (Siehe Seite 3-13.)
2. Die Schrauben entfernen. 3. Den vorderen Teil der Abdeckung
nach außen ziehen und dann die Ab-
deckung abziehen.
Abdeckung montieren
1. Die Abdeckung in die ursprüngliche Lage bringen und dann festschrauben.
2. Den Sitz montieren.
GAU19622
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit
vermindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündkerze
erlaubt Rückschlüsse auf den Zustand des
Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Motor
und normaler Fahrweise rehbraun. Weist
die Zündkerze eine stark abweichende Fär-
bung auf, könnte es sein, dass der Motor
nicht richtig läuft. Versuchen Sie nicht, der-
artige Probleme selbst zu diagnostizieren.
Lassen Sie stattdessen das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue
ersetzen.
Vor dem Einschrauben einer Zündkerze
1. Abdeckung A
1
1. Schraube
1
1
Empfohlene Zündkerze:NGK/CR8E
1DX-9-G1.book 8 ページ ２０１２年７月３１日　火曜日　午後１時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
1
2
3
4
56
7
8
9
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerzehandfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
GAU52964
Motoröl und Ölfiltereinsatz Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Selbst geringfügige Neigung zur Seite kann
bereits zu einem falschen Messergebnis
führen.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten.
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das Öl setzen kann. Dann den Deckel des
Motoröltanks entfernen, den Messstab
abwischen, in den Öltank zurückste-
cken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.
WARNUNG! Niemals den Deckel
des Motoröltanks nach Motorbe-
trieb mit hohen Drehzahlen abneh-
men, da heißes Motoröl
herausspritzen und Beschädigun-
gen oder Verletzungen verursachen
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:0.7–0.8 mm (0.028–0.031 in)
Anzugsmoment: Zündkerze:13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1DX-9-G1.book 9 ページ ２０１２年７月３１日　火曜日　午後１時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
2
3
4
567
8
9
kann. Und nicht das Kühlerrohr
nach Motorbetrieb mit hohen Dreh-
zahlen berühren, da das Kühlsys-
tem heiß ist und Verbrennungen
verursachen kann. Das Motoröl im-
mer erst ausreichend abkühlen las-
sen, bevor der Deckel des Öltanks
abgenommen wird.
[GWA16140]
ACHTUNG: Das Fahrzeug nicht be-
nutzen, bis Sie sichergestellt ha-
ben, dass der Ölstand ausreichend
ist.
[GCA10011]

HINWEISDer Motorölstand sollte über der Minimal-stand-Markierung liegen. 4. Die Motoröl-Prüfschraube mit ihrer
Dichtung herausdrehen und dann den
Motorölstand prüfen.
HINWEISDas Motoröl sollte bis unterhalb des Ran-des der Kontrollöffnung reichen. 5. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum Rand der
Motoröl-Kontrollöffnung nachfüllen.
6. Den Einfüllschraubverschluss des Mo- toröltanks und dann die Motoröl-Prüf-

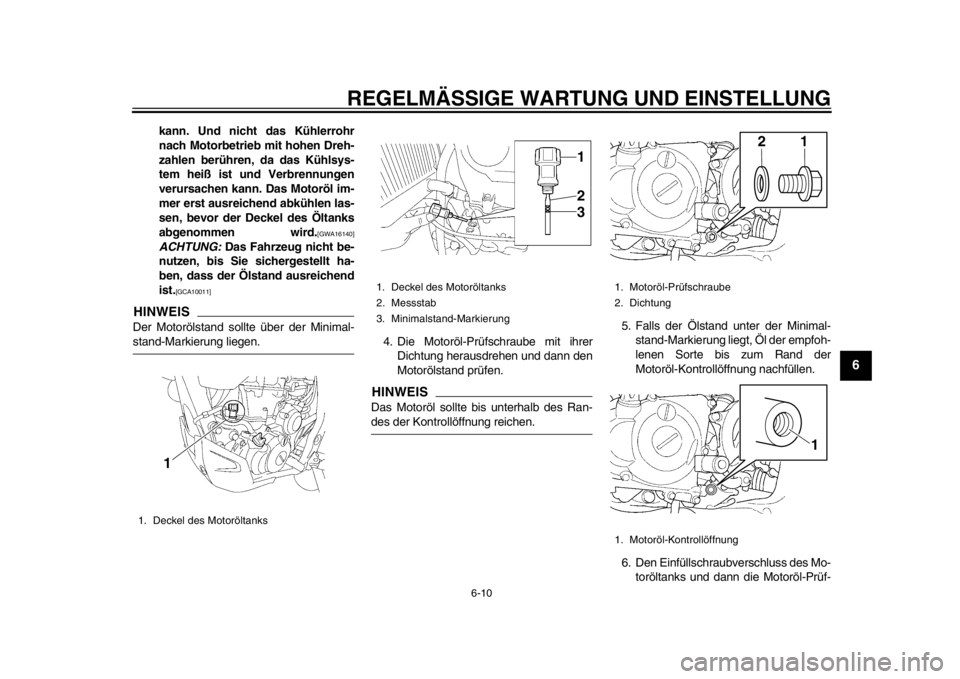

1. Deckel des Motoröltanks
1
1. Deckel des Motoröltanks
2. Messstab
3. Minimalstand-Markierung
312
1. Motoröl-Prüfschraube
2. Dichtung
1. Motoröl-Kontrollöffnung
21
1
1DX-9-G1.book 10 ページ ２０１２年７月３１日　火曜日　午後１時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
1
2
3
4
56
7
8
9
schraube mit ihrer Dichtung
einschrauben.
Öl wechseln (mit/ohne Filterwechsel) 1. Das Fahrzeug auf ebenen Untergrund stellen.
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
4. Den Motorschutz abschrauben.
5. Den Deckel des Motoröltanks und den Motoröl-Einfüllschraubverschluss ent-
fernen. 6. Die Motoröl-Ablassschrauben mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Öltank und dem Kurbel-
gehäuse abzulassen. 7. Die Motorölfilter-Ablassschraube mit
ihrer Dichtung herausdrehen und das
Öl aus dem Filter ablassen.
1. Schraube
2. Motorschutz2
1
1
1. Deckel des Motoröltanks
2. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube (Öltank)
2. Dichtung
1
2
21
1. Motoröl-Ablassschraube (Kurbelge- häuse)
2. Dichtung
1. Ölfilter-Ablassschraube
2. Dichtung
2121
1DX-9-G1.book 11 ページ ２０１２年７月３１日　火曜日　午後１時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
2
3
4
567
8
9

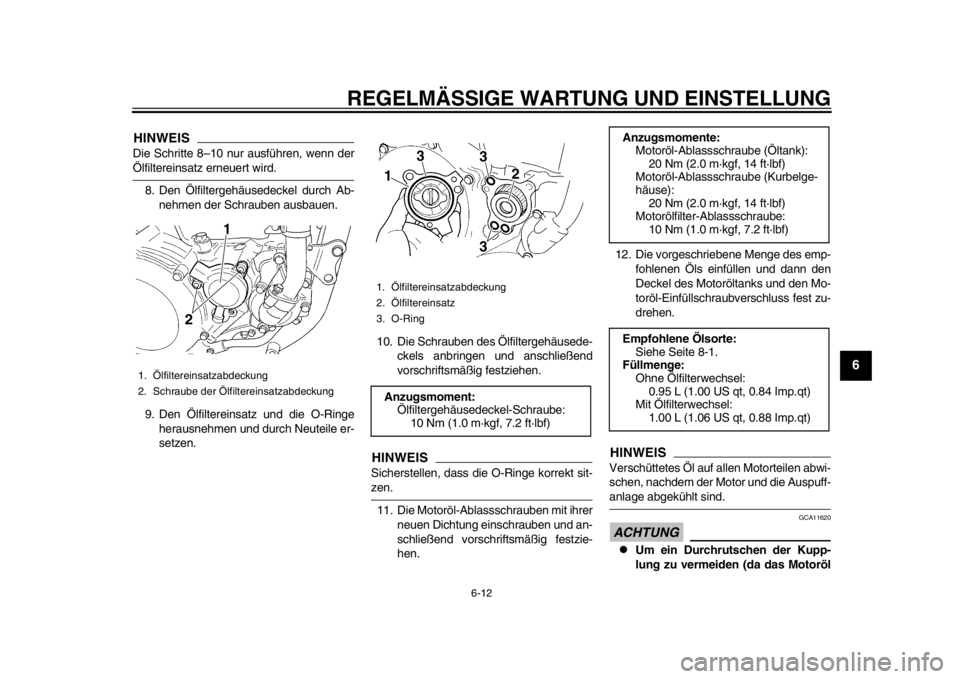

HINWEISDie Schritte 8–10 nur ausführen, wenn derÖlfiltereinsatz erneuert wird.8. Den Ölfiltergehäusedeckel durch Ab- nehmen der Schrauben ausbauen.
9. Den Ölfiltereinsatz und die O-Ringe herausnehmen und durch Neuteile er-
setzen. 10. Die Schrauben des Ölfiltergehäusede-
ckels anbringen und anschließend
vorschriftsmäßig festziehen.
HINWEISSicherstellen, dass die O-Ringe korrekt sit-zen.
11. Die Motoröl-Ablassschrauben mit ihrer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen. 12. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Deckel des Motoröltanks und den Mo-
toröl-Einfüllschraubverschluss fest zu-
drehen.
HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-anlage abgekühlt sind.ACHTUNG
GCA11620

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
1. Ölfiltereinsatzabdeckung
2. Schraube der Ölfiltereinsatzabdeckung
1
2
1. Ölfiltereinsatzabdeckung
2. Ölfiltereinsatz
3. O-RingAnzugsmoment:Ölfiltergehäusedeckel-Schraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1 2
3
3
3
Anzugsmomente: Motoröl-Ablassschraube (Öltank):20 Nm (2.0 m·kgf, 14 ft·lbf)
Motoröl-Ablassschraube (Kurbelge-
häuse):
20 Nm (2.0 m·kgf, 14 ft·lbf)
Motorölfilter-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Empfohlene Ölsorte: Siehe Seite 8-1.
Füllmenge: Ohne Ölfilterwechsel:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Mit Ölfilterwechsel: 1.00 L (1.06 US qt, 0.88 Imp.qt)
1DX-9-G1.book 12 ページ ２０１２年７月３１日　火曜日　午後１時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
1
2
3
4
56
7
8
9
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
13. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
14. Den Motor ausschalten, einige Minu- ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
15. Den Motorschutz festschrauben.
ACHTUNG
GCA11231
Nach dem Ölwechsel ist sicherzustellen,
dass der Öldruck wie unten beschrieben überprüft wird.

Entlüftungsschraube lockern.

Den Motor starten und so lange im
Leerlauf laufen lassen, bis Öl aus-
tritt. Tritt nach einer Minute kein Öl
aus, den Motor sofort abstellen, um
Schäden zu vermeiden. In diesem
Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt reparieren
lassen.

Nach Prüfung des Öldrucks die Ent-
lüftungsschraube mit dem vorge-
schriebenen Anzugsmomentfestziehen.
GAU20070

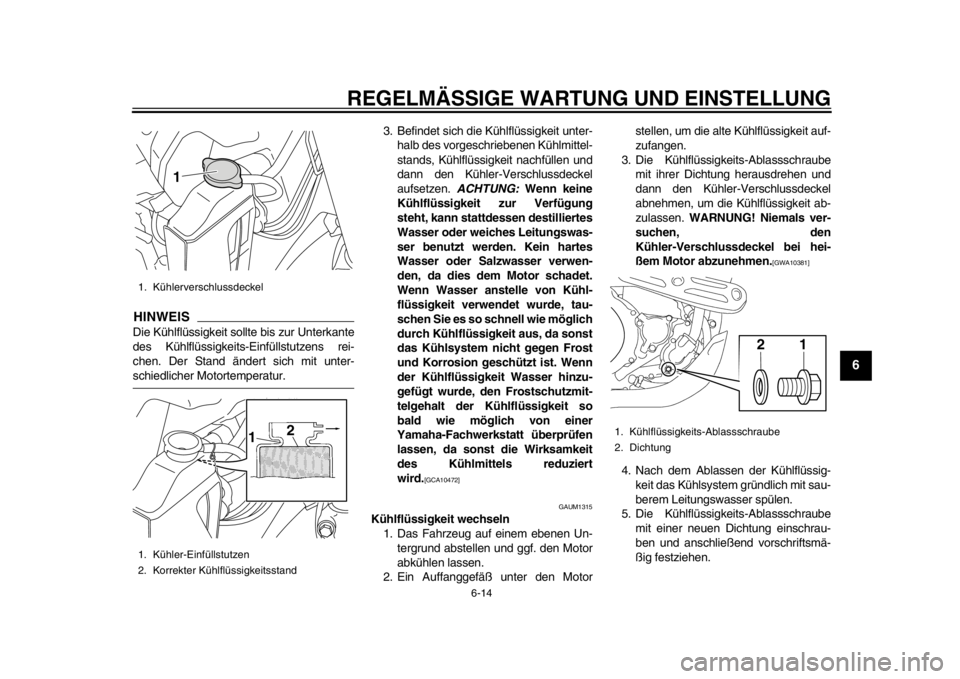

Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUM1295
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.

Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnisführen.
2. Den Kühler-Verschlussdeckel abneh- men und den Kühlflüssigkeitsstand im
Kühler überprüfen. WARNUNG! Nie-
mals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor
abzunehmen.
[GWA10381]

Anzugsmoment:
Motorschutzschraube:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)

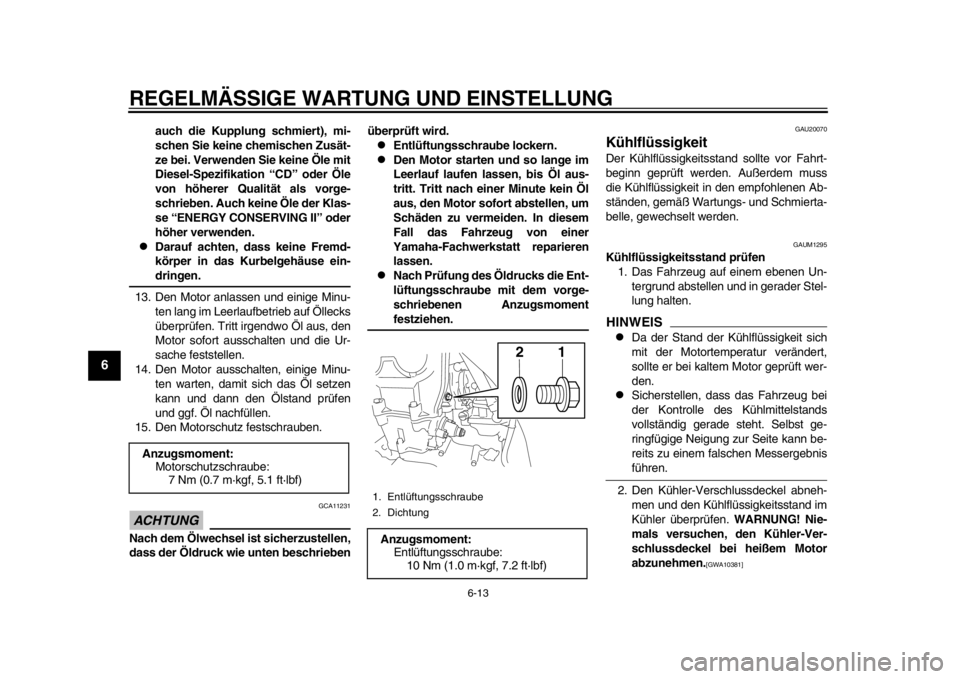

1. Entlüftungsschraube
2. DichtungAnzugsmoment: Entlüftungsschraube:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
21
1DX-9-G1.book 13 ページ ２０１２年７月３１日　火曜日　午後１時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
2
3
4
567
8
9
HINWEISDie Kühlflüssigkeit sollte bis zur Unterkante
des Kühlflüssigkeits-Einfüllstutzens rei-
chen. Der Stand ändert sich mit unter-schiedlicher Motortemperatur.3. Befindet sich die Kühlflüssigkeit unter-
halb des vorgeschriebenen Kühlmittel-
stands, Kühlflüssigkeit nachfüllen und
dann den Kühler-Verschlussdeckel
aufsetzen. ACHTUNG: Wenn keine
Kühlflüssigkeit zur Verfügung
steht, kann stattdessen destilliertes
Wasser oder weiches Leitungswas-
ser benutzt werden. Kein hartes
Wasser oder Salzwasser verwen-
den, da dies dem Motor schadet.
Wenn Wasser anstelle von Kühl-
flüssigkeit verwendet wurde, tau-
schen Sie es so schnell wie möglich
durch Kühlflüssigkeit aus, da sonst
das Kühlsystem nicht gegen Frost
und Korrosion geschützt ist. Wenn
der Kühlflüssigkeit Wasser hinzu-
gefügt wurde, den Frostschutzmit-
telgehalt der Kühlflüssigkeit so
bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da sonst die Wirksamkeit
des Kühlmittels reduziert
wird.
[GCA10472]

GAUM1315
Kühlflüssigkeit wechseln 1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Ein Auffanggefäß unter den Motor stellen, um die alte Kühlflüssigkeit auf-
zufangen.
3. Die Kühlflüssigkeits-Ablassschraube mit ihrer Dichtung herausdrehen und
dann den Kühler-Verschlussdeckel
abnehmen, um die Kühlflüssigkeit ab-
zulassen. WARNUNG! Niemals ver-
suchen, den
Kühler-Verschlussdeckel bei hei-
ßem Motor abzunehmen.
[GWA10381]

4. Nach dem Ablassen der Kühlflüssig- keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
5. Die Kühlflüssigkeits-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
1. Kühlerverschlussdeckel
1. Kühler-Einfüllstutzen
2. Korrekter Kühlflüssigkeitsstand
1
2
1
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
21
1DX-9-G1.book 14 ページ ２０１２年７月３１日　火曜日　午後１時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
1
2
3
4
56
7
8
9
6. Die empfohlene Kühlflüssigkeit in denKühler füllen, bis er voll ist.
7. Den Kühlerverschlussdeckel aufset- zen, den Motor anlassen, einige Minu-
ten lang warmlaufen lassen und
anschließend abstellen.
8. Den Kühlerverschlussdeckel abneh- men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zur
Unterkante des Kühler-Einfüllstutzens
nachfüllen und dann den Kühlerdeckel
wieder aufsetzen.
9. Den Motor anlassen und das Fahr- zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühlsystem von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU52932
Luftfiltereinsatz und
Luftfiltergehäuse-
Ablassschlauch reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt oder ersetzt wer-
den. Bei Einsatz in sehr staubiger oder
feuchter Umgebung ist der Filter häufiger zu
reinigen oder ggf. zu ersetzen. Außerdem
muss der Luftfiltergehäuse-Ablassschlauch
häufig kontrolliert und ggf. gereinigt werden.
Luftfiltereinsätze reinigen
1. Die Schnellverschlussschraube des
Luftfiltergehäusedeckels lösen und
dann den Gehäusedeckel, wie in der
Abbildung gezeigt, nach außen zie-
hen.
Anzugsmoment:
Kühlflüssigkeits-Ablassschraube:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mischungsverhältnis Frostschutz-
mittel/Wasser: 1:1
Empfohlenes Frostschutzmittel: Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge: Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
1.04 L (1.10 US qt, 0.92 Imp.qt)
1DX-9-G1.book 15 ページ ２０１２年７月３１日　火曜日　午後１時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
2
3
4
567
8
9
2. Die Halteklammer aushängen unddann den Luftfiltereinsatz herausneh-
men.
3. Den Filterschaumstoff vom Filterge- rüst abnehmen, in Lösungsmittel aus-
waschen und dann vorsichtig
ausdrücken.
WARNUNG! Nur ein für
das Teil vorgesehene Reinigungs-
mittel verwenden. Um Brand- und
Explosionsgefahr zu vermeiden,
kein Benzin oder Lösungsmittel mit
niedrigem Flammpunkt verwen-
den.
[GWA10431]
ACHTUNG: Um eine Be-
schädigung des Schaumstoffes zu
vermeiden, gehen Sie vorsichtig
und sorgsam mit ihm um, verdre-
hen Sie ihn nicht und wringen Sie
ihn nicht aus.
[GCA10511]
4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann
überschüssiges Öl ausdrücken.
HINWEISDer Filterschaumstoff sollte lediglich feucht,nicht triefend nass sein.
5. Den Filterschaumsto ff über das Filter-
gerüst spannen.HINWEIS
Den Vorsprung am Filtergerüst auf die
entsprechende Bohrung im Filter-
schaumstoff ausrichten.

Das Lithiumseifenfett auf die Passflä-

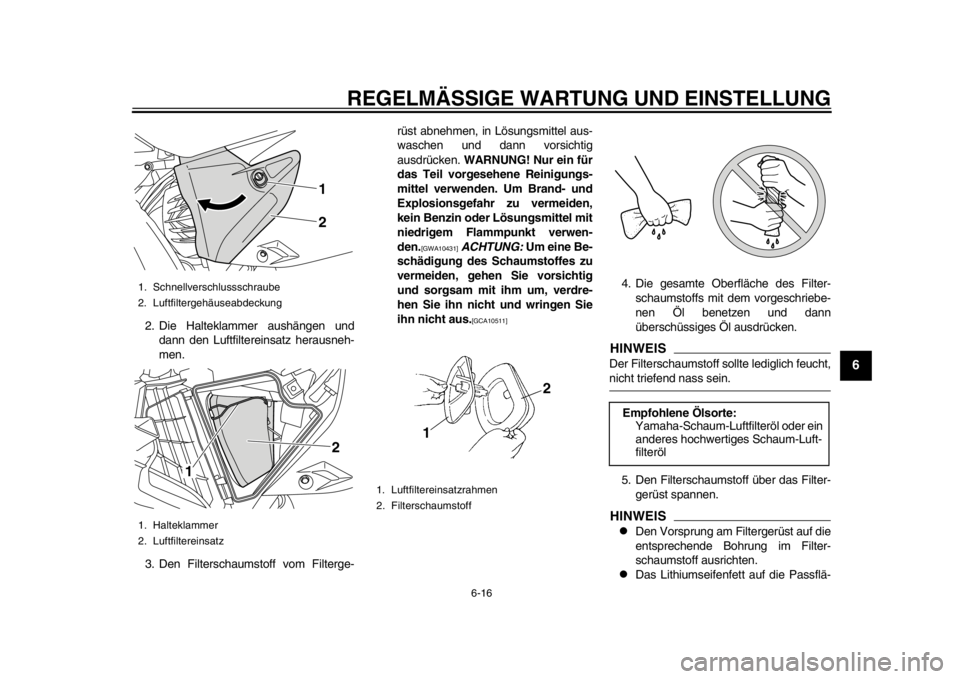

1. Schnellverschlussschraube
2. Luftfiltergehäuseabdeckung
1. Halteklammer
2. Luftfiltereinsatz
12
1 2
1. Luftfiltereinsatzrahmen
2. Filterschaumstoff
12
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder ein
anderes hochwertiges Schaum-Luft-
filteröl
1DX-9-G1.book 16 ページ ２０１２年７月３１日　火曜日　午後１時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
1
2
3
4
56
7
8
9
che am Filterschaumstoff auftragen.
6. Den Luftfiltereinsatz in das Luftfilterge- häuse einsetzen. ACHTUNG: Sicher-
stellen, dass der Luftfiltereinsatz
korrekt im Luftfiltergehäuse einge-
setzt ist. Der Motor sollte niemals
ohne eingebauten Luftfiltereinsatz
betrieben werden, da sonst der (die)
Kolben und/oder Zylinder stärke-
rem Verschleiß unterliegen.
[GCA10481]

HINWEISDen Vorsprung am Luftfi ltereinsatz auf die
entsprechende Bohrung im Luftfiltergehäu-se ausrichten. 7. Die Halteklammer in die ursprüngliche
Lage bringen.
HINWEISDie Halteklammer so einhängen, dass sie
die Vorsprünge an der Filterführung be-rührt. 8. Den Luftfiltergehäusedeckel schließen
und dann die Schnellverschluss-
schraube festziehen.
Luftfiltergehäuse-Ablassschlauch reini-
gen 1. Den Schlauch am Boden des Luftfilter-
gehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.

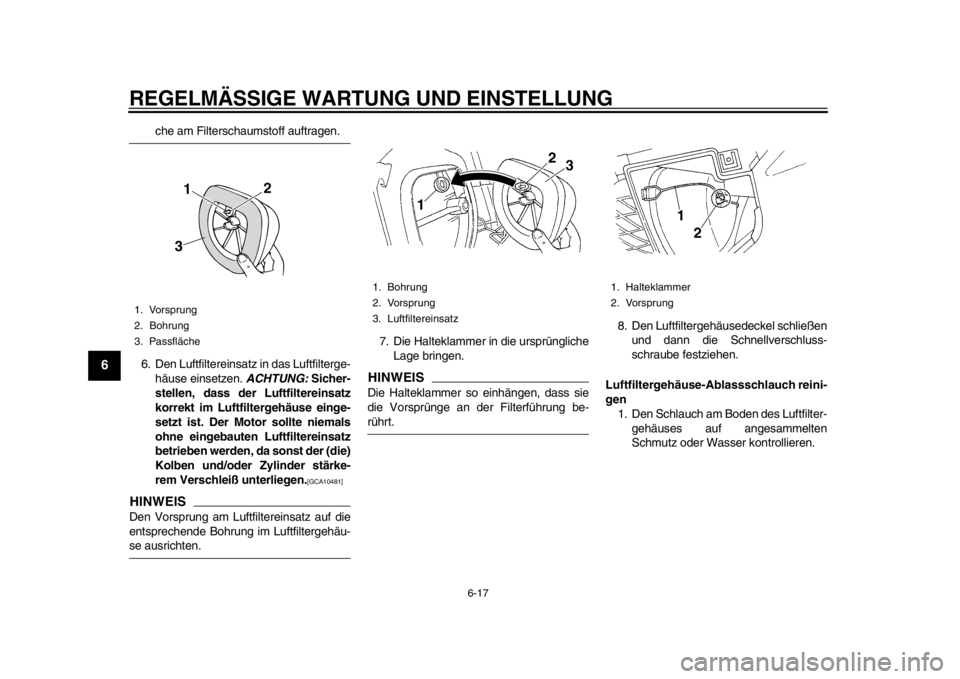

1. Vorsprung
2. Bohrung
3. Passfläche
1 23
1. Bohrung
2. Vorsprung
3. Luftfiltereinsatz
1 2
3
1. Halteklammer
2. Vorsprung
1
2
1DX-9-G1.book 17 ページ ２０１２年７月３１日　火曜日　午後１時２１分
