ESPECIFICACIONES
SAU50976
Dimensiones:Longitud total: 2315 mm (91.1 in)
Anchura total: 825 mm (32.5 in)
Altura total: 1275 mm (50.2 in)
Altura del asiento:
960 mm (37.8 in)
Distancia entre ejes: 1475 mm (58.1 in)
Holgura mínima al suelo: 335 mm (13.19 in)
Radio de giro mínimo:
2400 mm (94.5 in)Peso:Peso en orden de marcha: 129 kg (284 lb)
Masa técnicamente admisible (Carga máxima
+ Peso en vacío):
219 kg (483 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC): 80.2 dB(A)
Vibración en el asient o (EN1032, ISO5008):
Sin exceder de 0.5 m/s
2
Vibración en el manillar (EN1032, ISO5008): Sin exceder de 2.5 m/s
2
Motor:Tipo de motor: 4 tiempos, refrigerad o por líquido, DOHC
Disposición de cilindros:
Cilindro sencillo Cilindrada:
449 cm
3
Calibre Carrera:
95.0 63.4 mm (3.74 2.50 in)
Relación de compresión: 12.30 : 1
Sistema de arranque: Sistema de arranque eléctrico y a pedal
Sistema de lubricación:
Cárter secoAceite de motor:Marca recomendada: YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40 o
20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin repuesto de filtro del aceite: 0.95 L (1.00 US qt, 0.84 Imp.qt)
Con repuesto de filtro de aceite: 1.00 L (1.06 US qt, 0.88 Imp.qt)
Sistema de refrigeración:Capacidad del radiador (incluidas todas las ru-
tas): 1.04 L (1.10 US qt, 0.92 Imp.qt)Filtro de aire:Filtro de aire: Elemento húmedoCombustible:Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible: 7.2 L (1.90 US gal, 1.58 Imp.gal)
Cantidad de reserva de combustible: 3.0 L (0.79 US gal, 0.66 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:Marca ID:
1DX1 00Bujía(s):Fabricante/modelo: NGK/CR8E
Distancia entre elec trodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague: Multidisco en baño de aceiteTransmisión:Relación de reducción primaria: 2.652 (61/23)
Transmisión final: Cadena
Relación de reducción secundaria:
3.357 (47/14)

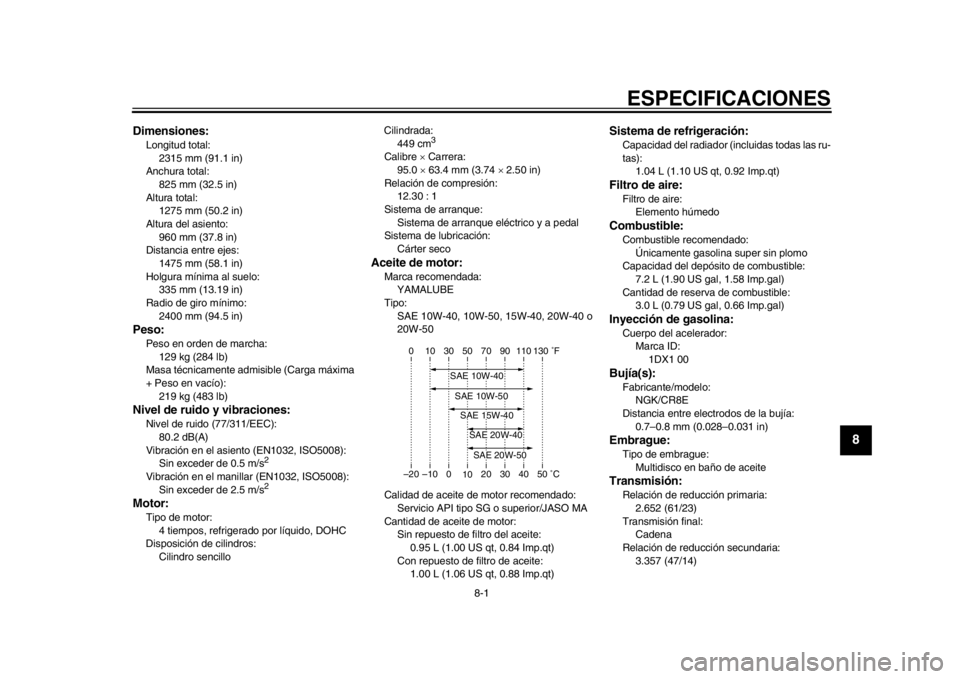

–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
1DX-9-S1.book 1 ページ 2013年3月22日 金曜日 午後5時43分
Page 92 of 98
ESPECIFICACIONES
8-2
1
2
3
4
5
6
78
9
Tipo de transmisión: Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes: 1a:
2.417 (29/12)
2a: 1.733 (26/15)
3a: 1.313 (21/16)
4a:
1.050 (21/20)
5a: 0.840 (21/25)Chasis:Tipo de bastidor:
Semi doble cuna
Ángulo del eje delantero: 27.00
Base del ángulo de inclinación: 115 mm (4.5 in)Neumático delantero:Tipo: Con cámara
Tamaño: 80/100-21M/C 51P
Fabricante/modelo:
BRIDGESTONE/GRITTY-ED03 ENeumático trasero:Tipo: Con cámara
Tamaño:
120/90-18M/C 65P Fabricante/modelo:
BRIDGESTONE/GRITTY-ED04 E
Carga máxima:
90 kg (198 lb)
* (Peso total del conductor, equipaje y acce-
sorios)
Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga: 0–90 kg (0–198 lb)
Delantero: 150 kPa (1.50 kgf/cm
2, 22 psi)
Trasero: 200 kPa (2.00 kgf/cm2, 29 psi)
Rueda delantera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta: 21x1.60Rueda trasera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta: 18x2.15Freno delantero:Tipo:
Freno de disco sencillo
Operación: Operación con mano derecha
Líquido de frenos especificado: DOT 4
Freno trasero:Tipo: Freno de disco sencillo
Operación: Operación co n pie derecho
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo: Horquilla telescópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
300.0 mm (11.81 in)Suspensión trasera:Tipo: Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda:
299.0 mm (11.77 in)Sistema eléctrico:Sistema de encendido: TCI
Sistema estándar:
Magneto CABatería:Modelo: YTZ7S(F)
Voltaje, capacidad:
12 V, 6.0 Ah
1DX-9-S1.book 2 ページ 2013年3月22日 金曜日 午後5時43分
Page 93 of 98
ESPECIFICACIONES
8-3
2
3
4
5
6
789
Faro delantero:Tipo de bombilla: Bombilla halógenaVoltaje, potencia de la bombilla canti-
dad:Faro delantero:
12 V, 35.0 W/35.0 W 1
Luz de freno y posterior: LED
Luz de intermitencia delantera: 12 V, 10.0 W 2
Luz de intermitencia trasera:
12 V, 10.0 W 2
Luz auxiliar: 12 V, 5.0 W 1
Luz de la matrícula: 12 V, 5.0 W 1
Luz de instrumentos:
EL (Electroluminescente)
Luz indicadora de punto muerto: 12 V, 1.7 W 1
Testigo de luz de carretera: 12 V, 1.7 W 1
Luz indicadora de intermitencia:
12 V, 1.7 W 1
Luz de aviso del nivel de gasolina: LED
Luz de aviso de avería en el motor: 12 V, 1.7 W 1Fusible:Fusible principal:
15.0 A
1DX-9-S1.book 3 ページ 2013年3月22日 金曜日 午後5時43分
Page 94 of 98
9-1
1
2
3
4
5
6
7
89
INFORMACIÓN PARA EL CONSUMIDOR
SAU48612
Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400

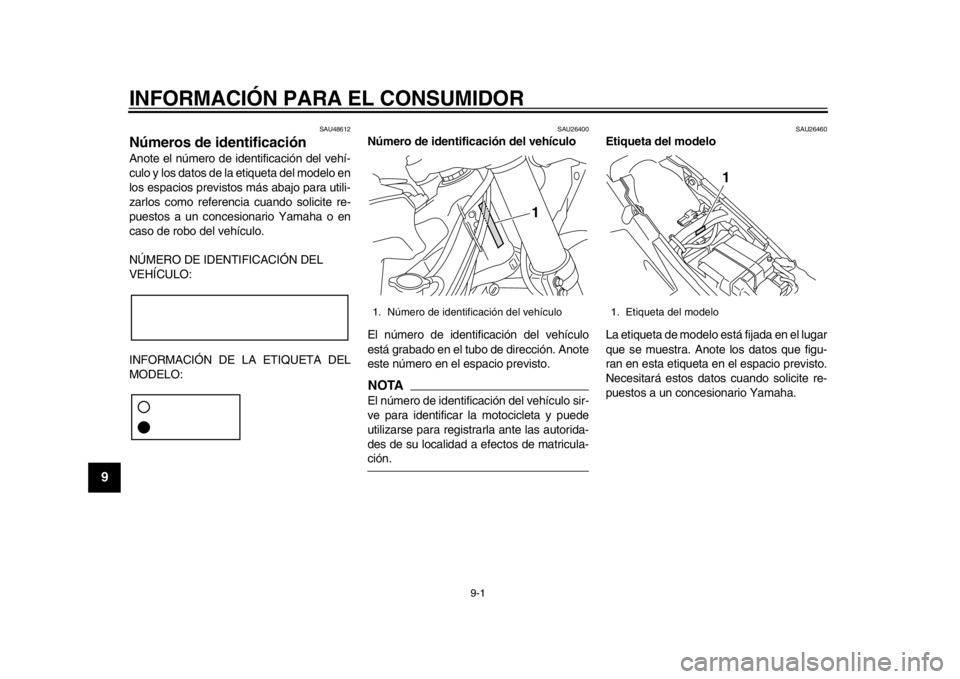

Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
SAU26460
Etiqueta del modelo
La etiqueta de modelo está fijada en el lugar
que se muestra. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite re-
puestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Etiqueta del modelo
1
1DX-9-S1.book 1 ページ 2013年3月22日 金曜日 午後5時43分
Page 95 of 98
INDEX
AAceite del motor y filtro .............................. 6-9
Almacenamiento ........................................ 7-3
Apoyo de la motocicleta .......................... 6-38
Arranque del motor en frío......................... 5-1
Asiento..................................................... 3-13BBatería ..................................................... 6-33
Bloqueo de la dirección ........................... 3-12
Bombilla de la luz de la matrícula, cambio ................................................... 6-37
Bombilla del faro, cambio ........................ 6-35
Bombilla del intermitente, cambio............ 6-36
Bombilla de una luz de posición, cambio ................................................... 6-38
Bujía, comprobación .................................. 6-8CCaballete lateral....................................... 3-18
Caballete lateral, comprobación y
engrase ................................................. 6-30
Cables, comprobación y engrase ............ 6-29
Cadena de transmisión, limpieza y
engrase ................................................. 6-28
Cambio ...................................................... 5-3
Catalizador .............................................. 3-11
Cojinetes de las ruedas, comprobación ........................................ 6-32
Color mate, precaución ............................. 7-1
Combustible............................................... 3-9
Conjunto amortiguador, ajuste ................ 3-16
Conmutador de la luz de cruce/ carretera .................................................. 3-7
Consumo de gasolina, consejos para
reducirlo................................................... 5-4 Cuadros de identificación de averías ...... 6-43
Cuidados ................................................... 7-1
DDirección, comprobación ......................... 6-32EEspecificaciones ....................................... 8-1
Estacionamiento........................................ 5-5
Etiqueta del modelo .................................. 9-1FFiltro de aire y tubo de drenaje,
limpieza ................................................. 6-15
Fusible, cambio ....................................... 6-34HHolgura de la válvula ............................... 6-19
Horquilla delantera, ajuste ...................... 3-14
Horquilla delantera, comprobación ......... 6-31
Horquilla delantera, purga ....................... 3-15IIdentificación de averías ......................... 6-42
Información relativa a la seguridad ........... 1-1
Interruptor de arranque ............................. 3-7
Interruptor de intermitencia ....................... 3-7
Interruptor de la bocina ............................. 3-7
Interruptor de paro del motor .................... 3-7
Interruptores de la luz de freno ............... 6-24
Interruptores del manillar .......................... 3-6
Interruptor principal ................................... 3-1JJuego de herramientas ............................. 6-2
Juego de la cadena de transmisión ........ 6-26
Juego libre de la maneta de embrague,
ajuste .................................................... 6-22
Juego libre de la maneta del freno,
comprobación ....................................... 6-23 Juego libre del puño
del acelerador,
comprobación ........................................ 6-19
LLíquido de freno, comprobación .............. 6-25
Líquido de frenos, cambio .......................6-26
Líquido refrigerante.................................. 6-14
Luz de aviso de avería del motor...............3-2
Luz de aviso del nivel de gasolina .............3-2
Luz de freno/piloto trasero .......................6-36
Luz indicadora de intermitencia .................3-1
Luz indicadora de punto muerto ................3-1MManeta de embrague.................................3-7
Maneta de freno.........................................3-8
Manetas de freno y embrague, comprobación y engrase .......................6-29
Mantenimiento, sistema de control de emisiones ...........................................6-3
Mantenimiento y engrase, periódicos ........6-4
Motor, arranque en caliente .......................5-3NNeumáticos ..............................................6-19
Número de identificación del vehículo .......9-1
Números de identificación .........................9-1PPanel, desmontaje y montaje ....................6-8
