FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3

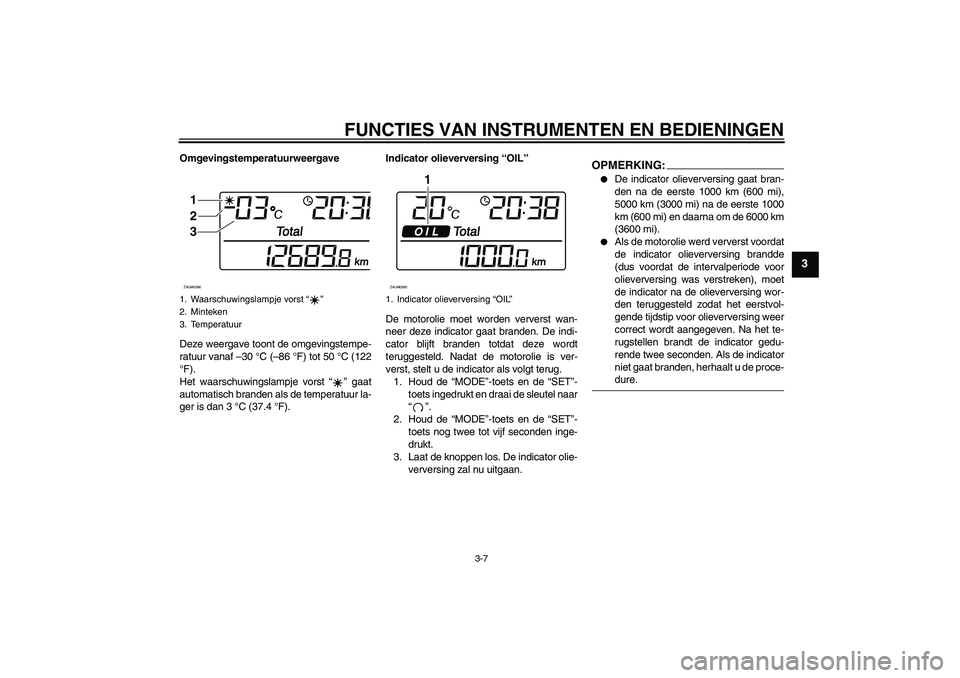

Omgevingstemperatuurweergave
Deze weergave toont de omgevingstempe-
ratuur vanaf –30 °C (–86 °F) tot 50 °C (122
°F).
Het waarschuwingslampje vorst “” gaat
automatisch branden als de temperatuur la-
ger is dan 3 °C (37.4 °F).Indicator olieverversing “OIL”
De motorolie moet worden ververst wan-
neer deze indicator gaat branden. De indi-
cator blijft branden totdat deze wordt
teruggesteld. Nadat de motorolie is ver-
verst, stelt u de indicator als volgt terug.
1. Houd de “MODE”-toets en de “SET”-
toets ingedrukt en draai de sleutel naar
“”.
2. Houd de “MODE”-toets en de “SET”-
toets nog twee tot vijf seconden inge-
drukt.
3. Laat de knoppen los. De indicator olie-
verversing zal nu uitgaan.
OPMERKING:

De indicator olieverversing gaat bran-
den na de eerste 1000 km (600 mi),
5000 km (3000 mi) na de eerste 1000
km (600 mi) en daarna om de 6000 km
(3600 mi).


Als de motorolie werd ververst voordat
de indicator olieverversing brandde
(dus voordat de intervalperiode voor
olieverversing was verstreken), moet
de indicator na de olieverversing wor-
den teruggesteld zodat het eerstvol-
gende tijdstip voor olieverversing weer
correct wordt aangegeven. Na het te-
rugstellen brandt de indicator gedu-
rende twee seconden. Als de indicator
niet gaat branden, herhaalt u de proce-dure.
1. Waarschuwingslampje vorst “”
2. Minteken
3. Temperatuur1
2
3ZAUM0396
1. Indicator olieverversing “OIL”
1
ZAUM0582
U16PD0D0.book Page 7 Wednesday, May 2, 2007 2:10 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
DAU12347

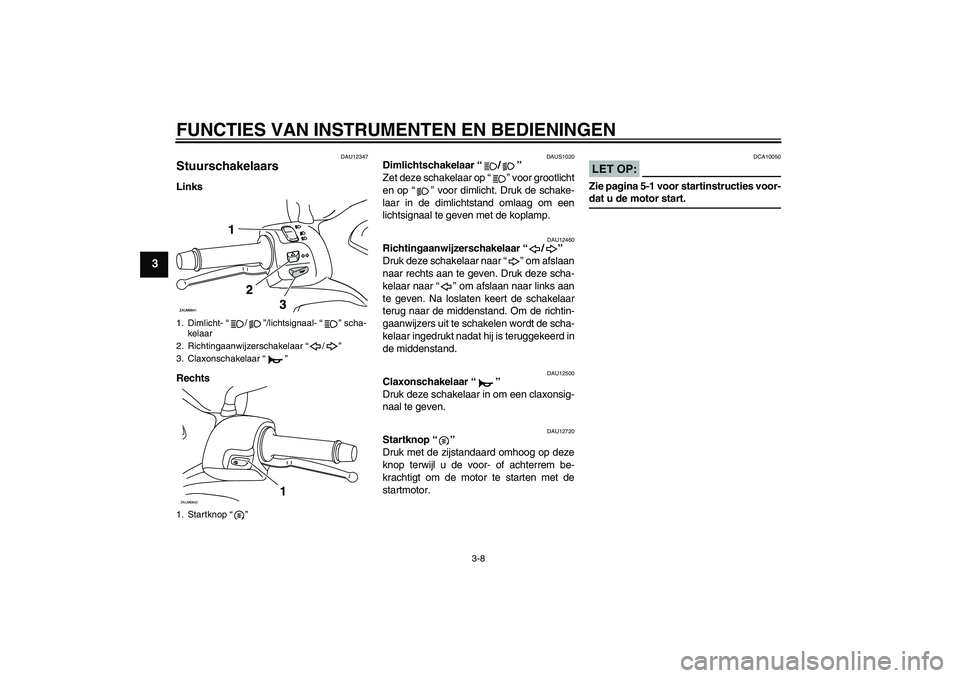

Stuurschakelaars Links
Rechts
DAUS1020
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht. Druk de schake-
laar in de dimlichtstand omlaag om een
lichtsignaal te geven met de koplamp.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12720
Startknop “”
Druk met de zijstandaard omhoog op deze
knop terwijl u de voor- of achterrem be-
krachtigt om de motor te starten met de
startmotor.
LET OP:
DCA10050
Zie pagina 5-1 voor startinstructies voor-dat u de motor start.
1. Dimlicht- “/”/lichtsignaal- “” scha-
kelaar
2. Richtingaanwijzerschakelaar “/”
3. Claxonschakelaar “”
1. Startknop “”ZAUM0642
1
U16PD0D0.book Page 8 Wednesday, May 2, 2007 2:10 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
DAU12900

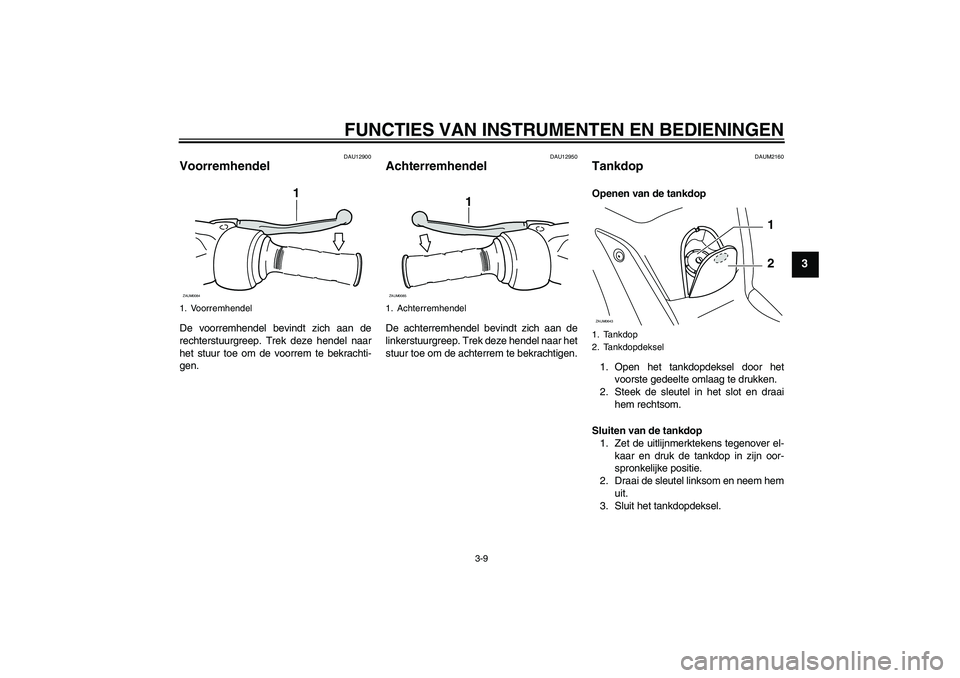

Voorremhendel De voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel naar
het stuur toe om de voorrem te bekrachti-
gen.
DAU12950
Achterremhendel De achterremhendel bevindt zich aan de
linkerstuurgreep. Trek deze hendel naar het
stuur toe om de achterrem te bekrachtigen.
DAUM2160
Tankdop Openen van de tankdop
1. Open het tankdopdeksel door het
voorste gedeelte omlaag te drukken.
2. Steek de sleutel in het slot en draai
hem rechtsom.
Sluiten van de tankdop
1. Zet de uitlijnmerktekens tegenover el-
kaar en druk de tankdop in zijn oor-
spronkelijke positie.
2. Draai de sleutel linksom en neem hem
uit.
3. Sluit het tankdopdeksel.
1. Voorremhendel
1
ZAUM0084
1. Achterremhendel
1
ZAUM0085
1. Tankdop
2. TankdopdekselZAUM0643
1
2
U16PD0D0.book Page 9 Wednesday, May 2, 2007 2:10 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
DAU13211

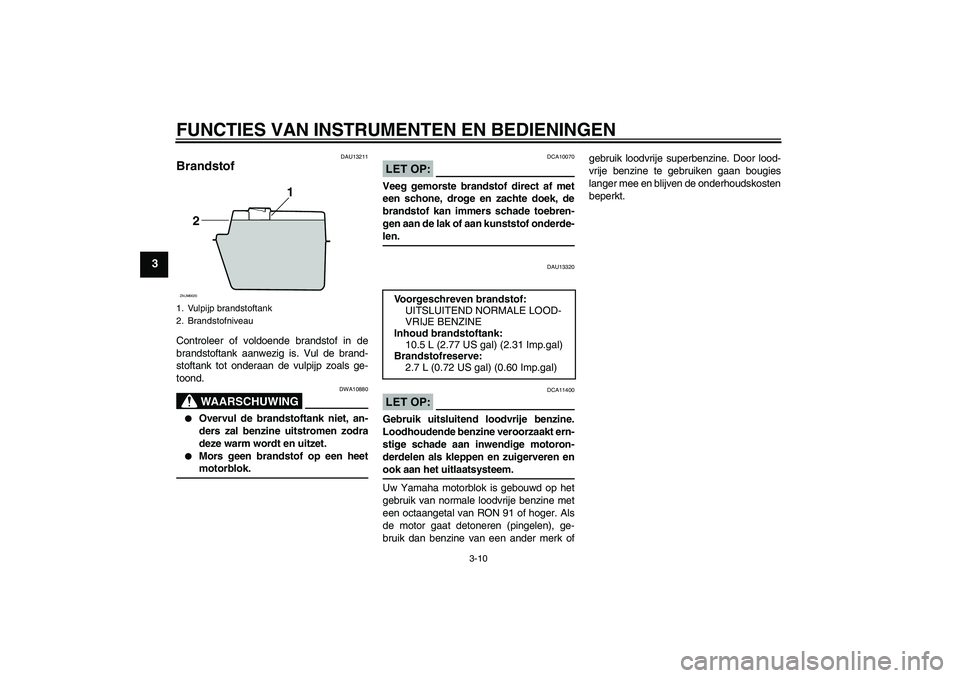

Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp zoals ge-
toond.
WAARSCHUWING
DWA10880


Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.


Mors geen brandstof op een heetmotorblok.
LET OP:
DCA10070
Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-len.
DAU13320
LET OP:
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk ofgebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
1. Vulpijp brandstoftank
2. Brandstofniveau
1
2
ZAUM0020
Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
10.5 L (2.77 US gal) (2.31 Imp.gal)
Brandstofreserve:
2.7 L (0.72 US gal) (0.60 Imp.gal)
U16PD0D0.book Page 10 Wednesday, May 2, 2007 2:10 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
DAU13441
Uitlaatkatalysator Deze machine is uitgerust met uitlaatkataly-
satoren.
WAARSCHUWING
DWA10860
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-ren.LET OP:
DCA10700
De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.

Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.


Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.


Laat de motor niet te lang aaneenstationair draaien.
DAU13932

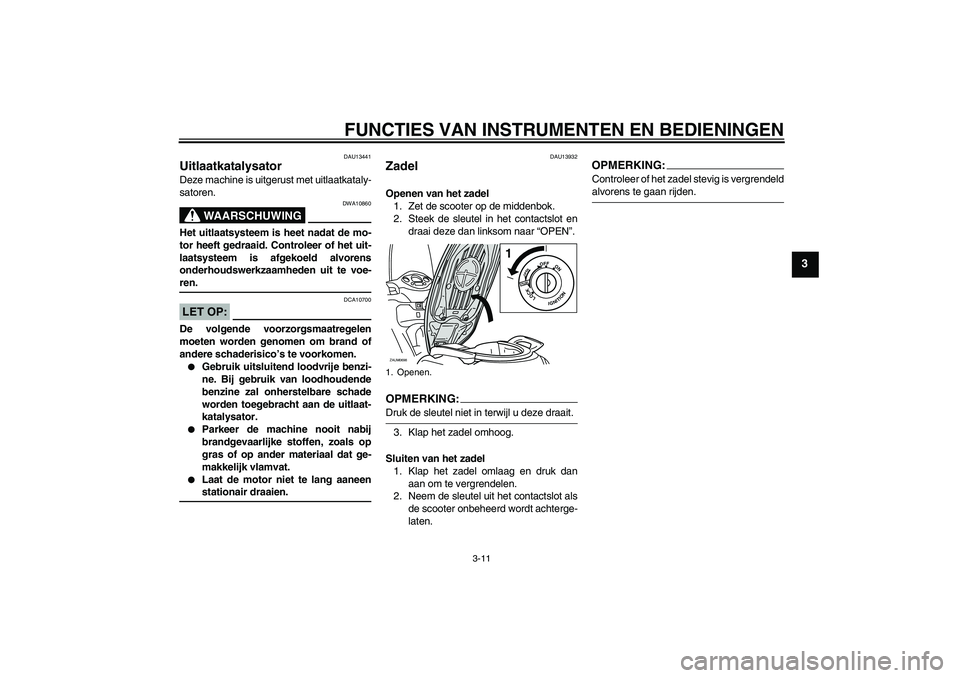

Zadel Openen van het zadel
1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contactslot en
draai deze dan linksom naar “OPEN”.OPMERKIN
G:
Druk de sleutel niet in terwijl u deze draait.
3. Klap het zadel omhoog.
Sluiten van het zadel
1. Klap het zadel omlaag en druk dan
aan om te vergrendelen.
2. Neem de sleutel uit het contactslot als
de scooter onbeheerd wordt achterge-
laten.
OPMERKING:Controleer of het zadel stevig is vergrendeldalvorens te gaan rijden.
1. Openen.ZAUM0698
1
PUSHOPEN
OFFON
LOCK
IGNITION
U16PD0D0.book Page 11 Wednesday, May 2, 2007 2:10 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAU14541

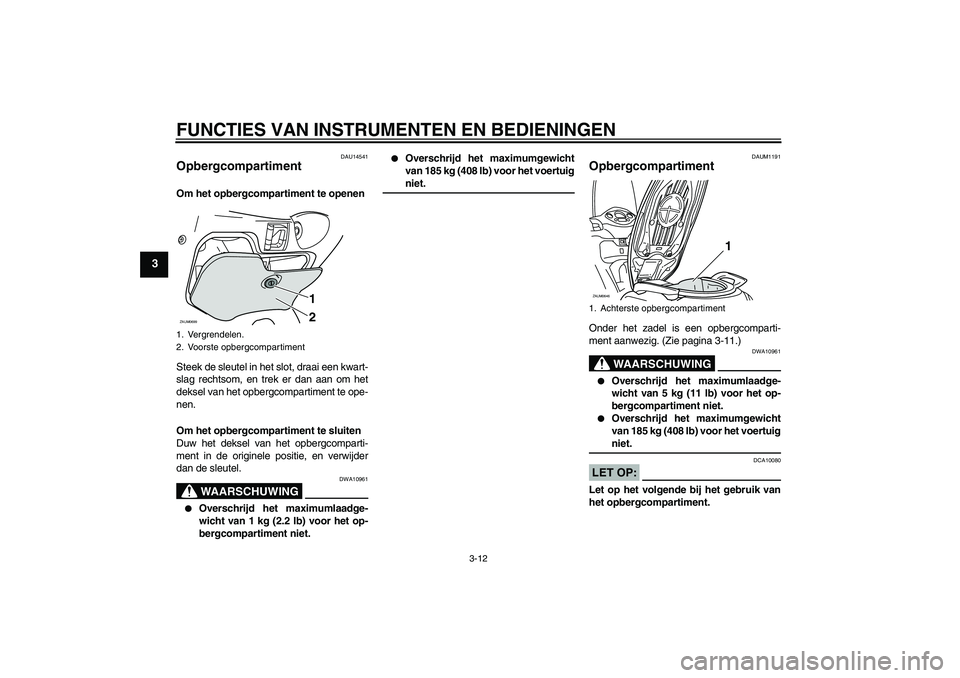

Opbergcompartiment Om het opbergcompartiment te openen
Steek de sleutel in het slot, draai een kwart-
slag rechtsom, en trek er dan aan om het
deksel van het opbergcompartiment te ope-
nen.
Om het opbergcompartiment te sluiten
Duw het deksel van het opbergcomparti-
ment in de originele positie, en verwijder
dan de sleutel.
WAARSCHUWING
DWA10961


Overschrijd het maximumlaadge-
wicht van 1 kg (2.2 lb) voor het op-
bergcompartiment niet.


Overschrijd het maximumgewicht
van 185 kg (408 lb) voor het voertuigniet.
DAUM1191
Opbergcompartiment Onder het zadel is een opbergcomparti-
ment aanwezig. (Zie pagina 3-11.)
WAARSCHUWING
DWA10961


Overschrijd het maximumlaadge-
wicht van 5 kg (11 lb) voor het op-
bergcompartiment niet.


Overschrijd het maximumgewicht
van 185 kg (408 lb) voor het voertuigniet.
LET OP:
DCA10080
Let op het volgende bij het gebruik van
het opbergcompartiment.
1. Vergrendelen.
2. Voorste opbergcompartiment
1
2
ZAUM0699
1. Achterste opbergcompartimentZAUM0646
1
U16PD0D0.book Page 12 Wednesday, May 2, 2007 2:10 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3


Het opbergcompartiment wordt
snel warmer als het is blootgesteld
aan direct zonlicht, bewaar hierin
dus geen goederen die slecht tegen
warmte kunnen.


Wikkel natte voorwerpen in een
plastic zak, om zo vochtig worden
van het opbergcompartiment te
voorkomen.


Het opbergcompartiment kan nat
worden als de scooter wordt ge-
wassen, omwikkel te bewaren voor-
werpen dus in een plastic zak.


Bewaar geen waardevolle of breek-
bare voorwerpen in het opbergcom-partiment.
Als u een helm wilt opbergen in het opberg-
compartiment, moet de helm worden ge-
plaatst met de voorkant naar achteren.
OPMERKING:

Sommige helmen kunnen vanwege
hun grootte of vorm niet worden weg-
geborgen in het opbergcompartiment.


Laat uw scooter niet onbeheerd achtermet het zadel open.
DAU14880

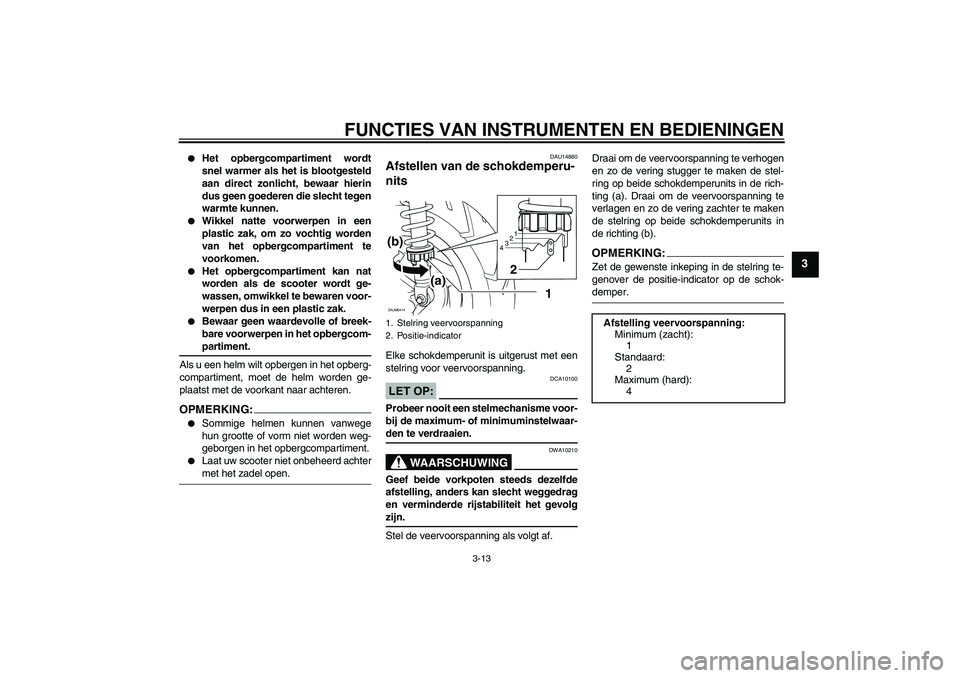

Afstellen van de schokdemperu-
nits Elke schokdemperunit is uitgerust met een
stelring voor veervoorspanning.LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.
WAARSCHUWING
DWA10210
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolgzijn.
Stel de veervoorspanning als volgt af.Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
ring op beide schokdemperunits in de rich-
ting (a). Draai om de veervoorspanning te
verlagen en zo de vering zachter te maken
de stelring op beide schokdemperunits in
de richting (b).
OPMERKING:Zet de gewenste inkeping in de stelring te-
genover de positie-indicator op de schok-demper.
1. Stelring veervoorspanning
2. Positie-indicator
1
2
3
4
1
2
(b)
(a)
ZAUM0414
Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
2
Maximum (hard):
4
U16PD0D0.book Page 13 Wednesday, May 2, 2007 2:10 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAUT1070

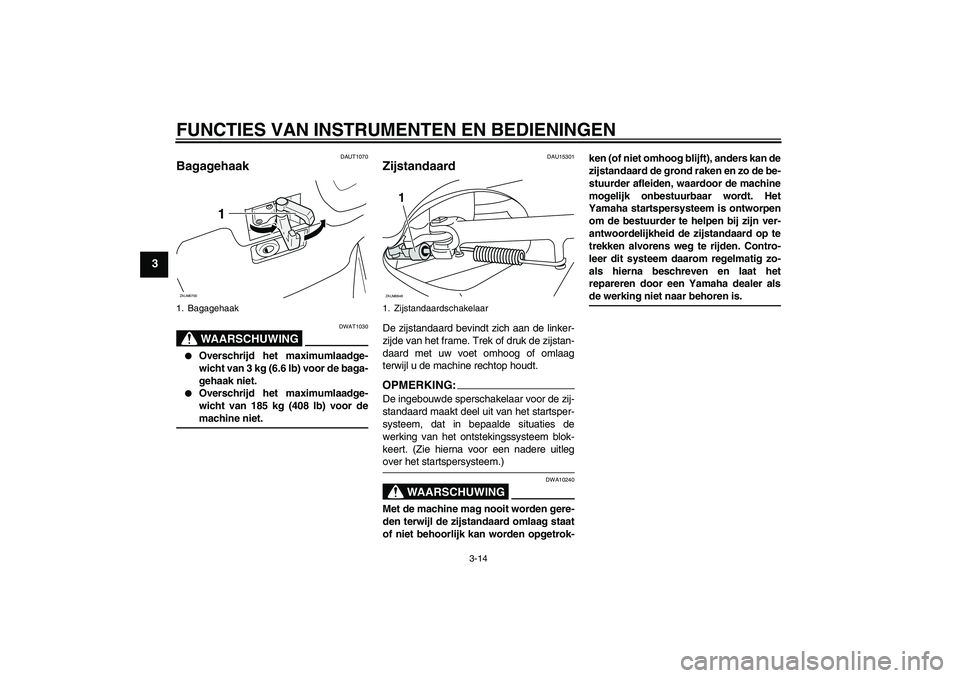

Bagagehaak
WAARSCHUWING
DWAT1030


Overschrijd het maximumlaadge-
wicht van 3 kg (6.6 lb) voor de baga-
gehaak niet.


Overschrijd het maximumlaadge-
wicht van 185 kg (408 lb) voor demachine niet.
DAU15301
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKIN
G:
De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitlegover het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is.
1. BagagehaakZAUM0700
1
1. ZijstandaardschakelaarZAUM0648
1
U16PD0D0.book Page 14 Wednesday, May 2, 2007 2:10 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3

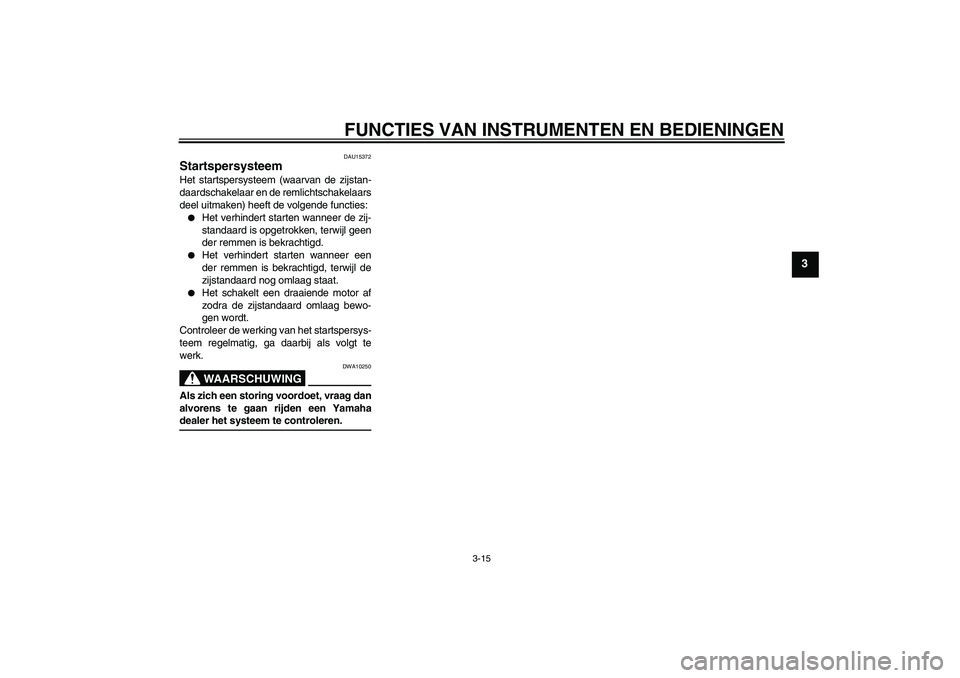

DAU15372
Startspersysteem Het startspersysteem (waarvan de zijstan-
daardschakelaar en de remlichtschakelaars
deel uitmaken) heeft de volgende functies:

Het verhindert starten wanneer de zij-
standaard is opgetrokken, terwijl geen
der remmen is bekrachtigd.


Het verhindert starten wanneer een
der remmen is bekrachtigd, terwijl de
zijstandaard nog omlaag staat.


Het schakelt een draaiende motor af
zodra de zijstandaard omlaag bewo-
gen wordt.
Controleer de werking van het startspersys-
teem regelmatig, ga daarbij als volgt te
werk.WAARSCHUWING
DWA10250
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamahadealer het systeem te controleren.
U16PD0D0.book Page 15 Wednesday, May 2, 2007 2:10 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3

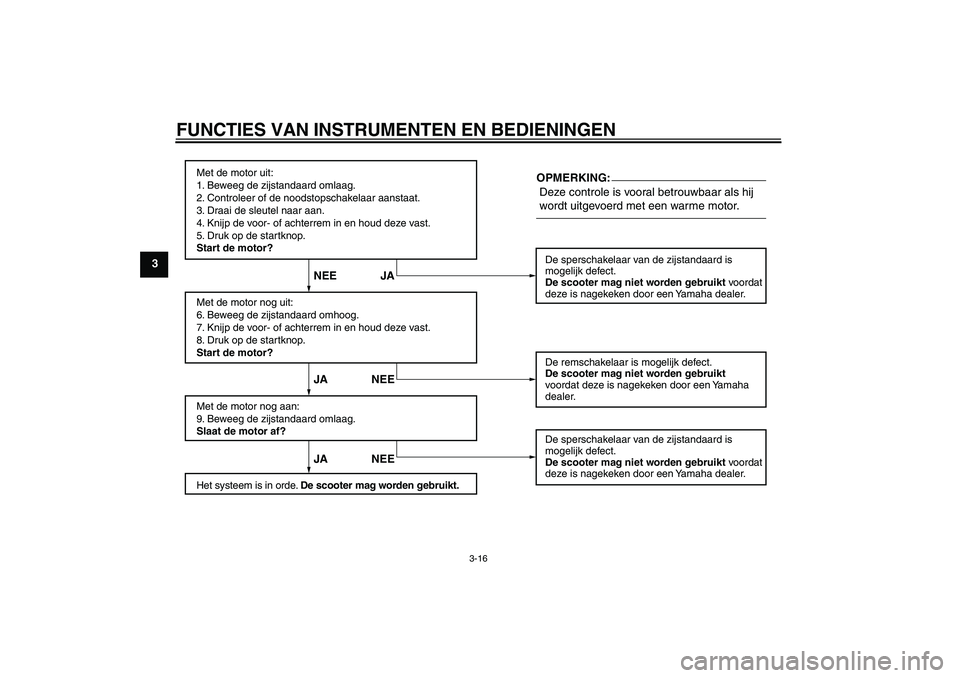

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Knijp de voor- of achterrem in en houd deze vast.
5. Druk op de startknop.
Start de motor?
Met de motor nog uit:
6. Beweeg de zijstandaard omhoog.
7. Knijp de voor- of achterrem in en houd deze vast.
8. Druk op de startknop.
Start de motor?
Met de motor nog aan:
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Het systeem is in orde. De scooter mag worden gebruikt.
Deze controle is vooral betrouwbaar als hij
wordt uitgevoerd met een warme motor.De sperschakelaar van de zijstandaard is
mogelijk defect.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
De remschakelaar is mogelijk defect.
De scooter mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
JA NEE JA NEE NEE JAOPMERKING:
U16PD0D0.book Page 16 Wednesday, May 2, 2007 2:10 PM
