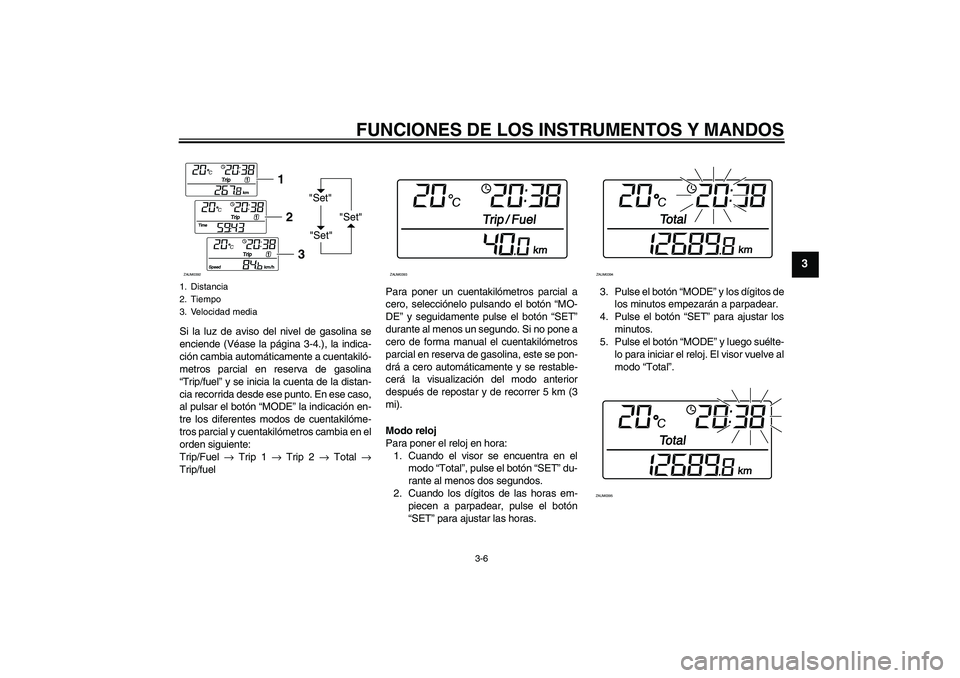

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
Si la luz de aviso del nivel de gasolina se
enciende (Véase la página 3-4.), la indica-
ción cambia automáticamente a cuentakiló-
metros parcial en reserva de gasolina
“Trip/fuel” y se inicia la cuenta de la distan-
cia recorrida desde ese punto. En ese caso,
al pulsar el botón “MODE” la indicación en-
tre los diferentes modos de cuentakilóme-
tros parcial y cuentakilómetros cambia en el
orden siguiente:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuelPara poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “MO-
DE” y seguidamente pulse el botón “SET”
durante al menos un segundo. Si no pone a
cero de forma manual el cuentakilómetros
parcial en reserva de gasolina, este se pon-
drá a cero automáticamente y se restable-
cerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).
Modo reloj
Para poner el reloj en hora:
1. Cuando el visor se encuentra en el
modo “Total”, pulse el botón “SET” du-
rante al menos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“SET” para ajustar las horas.3. Pulse el botón “MODE” y los dígitos de
los minutos empezarán a parpadear.
4. Pulse el botón “SET” para ajustar los
minutos.
5. Pulse el botón “MODE” y luego suélte-
lo para iniciar el reloj. El visor vuelve al
modo “Total”.1. Distancia
2. Tiempo
3. Velocidad media
"Set"
"Set""Set"
12
3
ZAUM0392
ZAUM0393
ZAUM0394ZAUM0395
U16PS0S0.book Page 6 Tuesday, May 8, 2007 10:09 AM

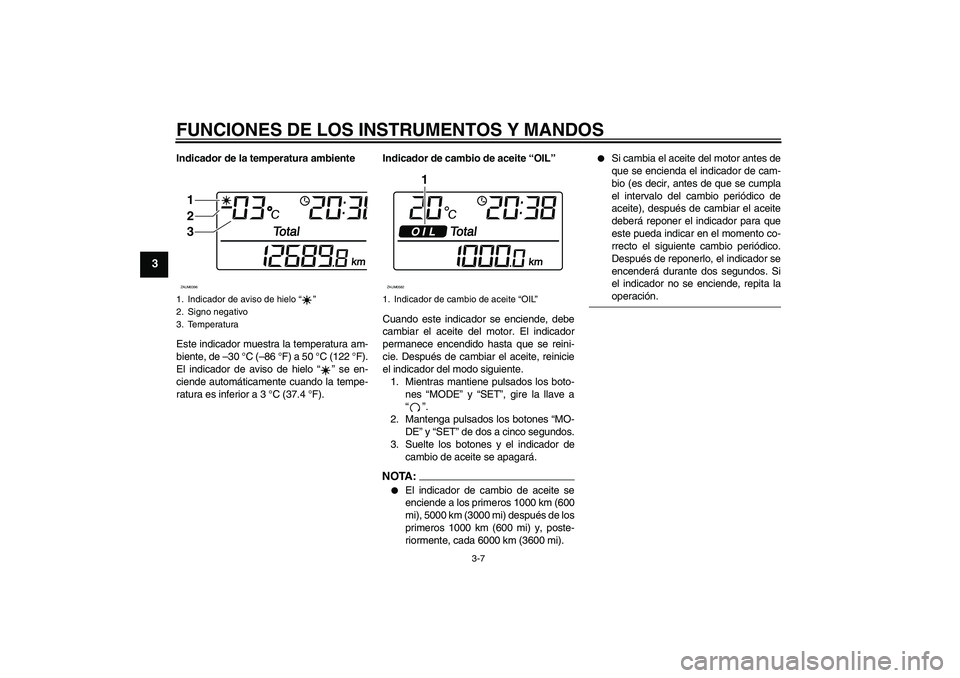

Page 22 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
Indicador de la temperatura ambiente
Este indicador muestra la temperatura am-
biente, de –30 °C (–86 °F) a 50 °C (122 °F).
El indicador de aviso de hielo “” se en-
ciende automáticamente cuando la tempe-
ratura es inferior a 3 °C (37.4 °F).Indicador de cambio de aceite “OIL”
Cuando este indicador se enciende, debe
cambiar el aceite del motor. El indicador
permanece encendido hasta que se reini-
cie. Después de cambiar el aceite, reinicie
el indicador del modo siguiente.
1. Mientras mantiene pulsados los boto-
nes “MODE” y “SET”, gire la llave a
“”.
2. Mantenga pulsados los botones “MO-
DE” y “SET” de dos a cinco segundos.
3. Suelte los botones y el indicador de
cambio de aceite se apagará.
NOTA:
El indicador de cambio de aceite se
enciende a los primeros 1000 km (600
mi), 5000 km (3000 mi) después de los
primeros 1000 km (600 mi) y, poste-
riormente, cada 6000 km (3600 mi).
Si cambia el aceite del motor antes de
que se encienda el indicador de cam-
bio (es decir, antes de que se cumpla
el intervalo del cambio periódico de
aceite), después de cambiar el aceite
deberá reponer el indicador para que
este pueda indicar en el momento co-
rrecto el siguiente cambio periódico.
Después de reponerlo, el indicador se
encenderá durante dos segundos. Si
el indicador no se enciende, repita laoperación.
1. Indicador de aviso de hielo “”
2. Signo negativo
3. Temperatura1
2
3ZAUM0396
1. Indicador de cambio de aceite “OIL”
1
ZAUM0582
U16PS0S0.book Page 7 Tuesday, May 8, 2007 10:09 AM
Page 23 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3

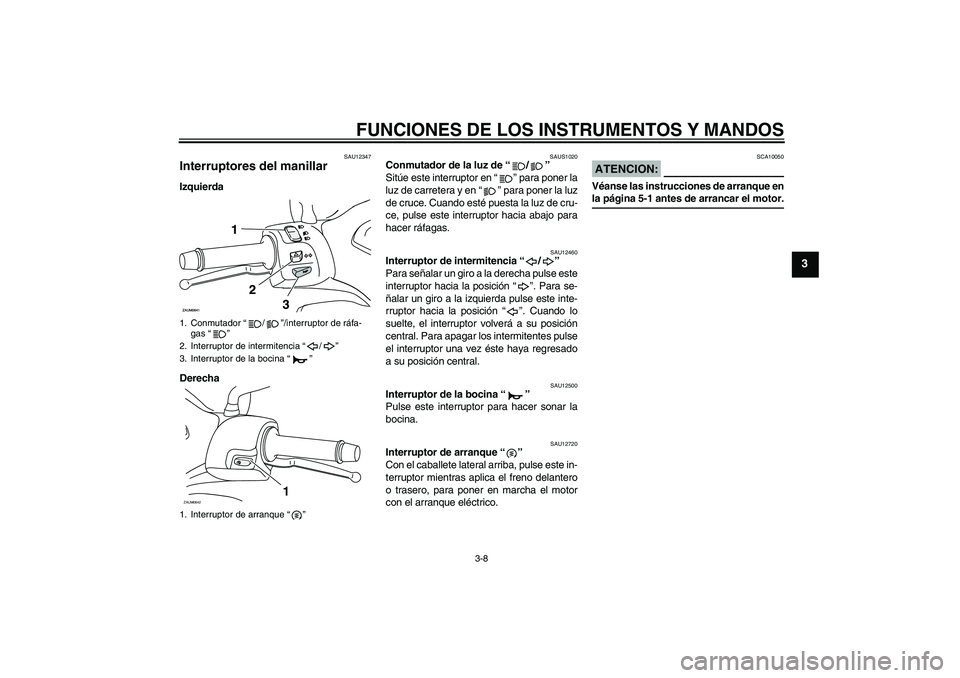

SAU12347
Interruptores del manillar Izquierda
Derecha
SAUS1020
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce. Cuando esté puesta la luz de cru-
ce, pulse este interruptor hacia abajo para
hacer ráfagas.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12720
Interruptor de arranque “”
Con el caballete lateral arriba, pulse este in-
terruptor mientras aplica el freno delantero
o trasero, para poner en marcha el motor
con el arranque eléctrico.
ATENCION:
SCA10050
Véanse las instrucciones de arranque enla página 5-1 antes de arrancar el motor.
1. Conmutador “/”/interruptor de ráfa-
gas “”
2. Interruptor de intermitencia “/”
3. Interruptor de la bocina “”
1. Interruptor de arranque “”ZAUM0642
1
U16PS0S0.book Page 8 Tuesday, May 8, 2007 10:09 AM
Page 24 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3

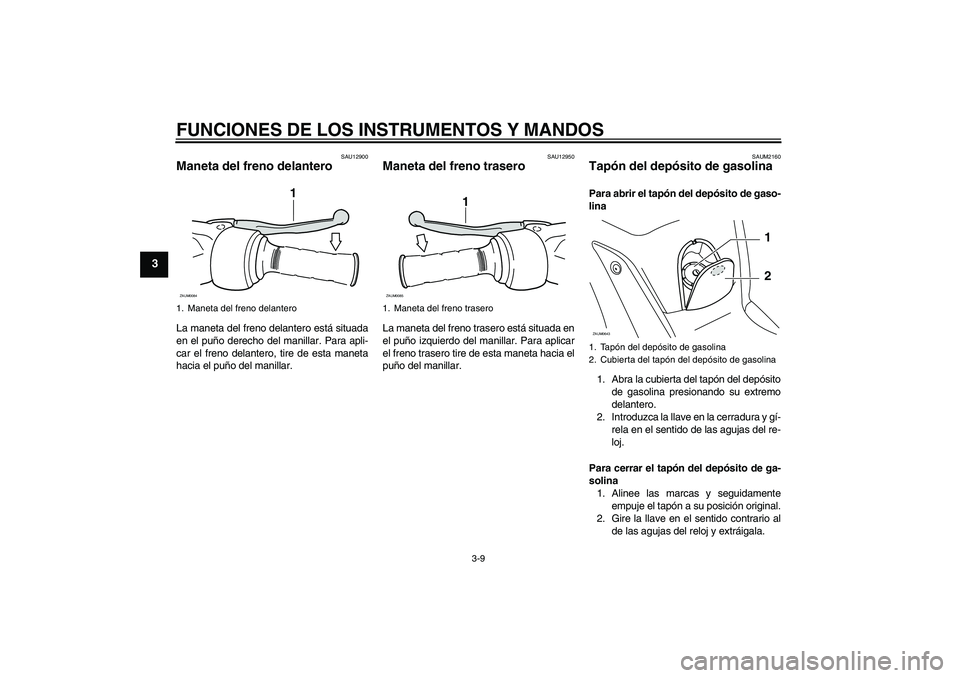

SAU12900
Maneta del freno delantero La maneta del freno delantero está situada
en el puño derecho del manillar. Para apli-
car el freno delantero, tire de esta maneta
hacia el puño del manillar.
SAU12950
Maneta del freno trasero La maneta del freno trasero está situada en
el puño izquierdo del manillar. Para aplicar
el freno trasero tire de esta maneta hacia el
puño del manillar.
SAUM2160
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
1. Abra la cubierta del tapón del depósito
de gasolina presionando su extremo
delantero.
2. Introduzca la llave en la cerradura y gí-
rela en el sentido de las agujas del re-
loj.
Para cerrar el tapón del depósito de ga-
solina
1. Alinee las marcas y seguidamente
empuje el tapón a su posición original.
2. Gire la llave en el sentido contrario al
de las agujas del reloj y extráigala.
1. Maneta del freno delantero
1
ZAUM0084
1. Maneta del freno trasero
1
ZAUM0085
1. Tapón del depósito de gasolina
2. Cubierta del tapón del depósito de gasolinaZAUM0643
1
2
U16PS0S0.book Page 9 Tuesday, May 8, 2007 10:09 AM
Page 25 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3

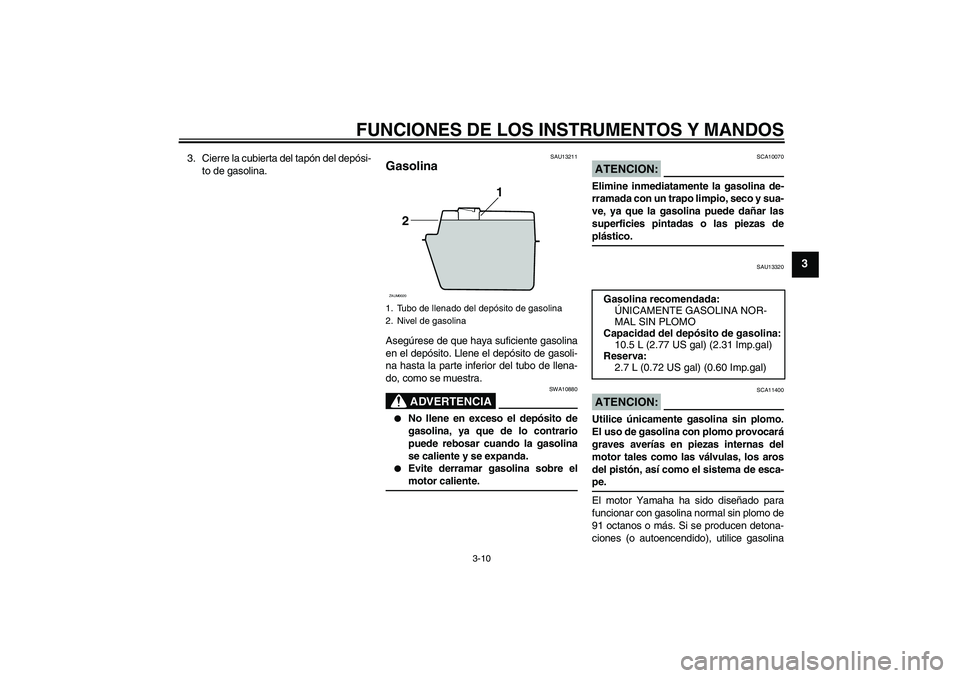

3. Cierre la cubierta del tapón del depósi-
to de gasolina.
SAU13211
Gasolina Asegúrese de que haya suficiente gasolina
en el depósito. Llene el depósito de gasoli-
na hasta la parte inferior del tubo de llena-
do, como se muestra.
ADVERTENCIA
SWA10880
No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.
Evite derramar gasolina sobre elmotor caliente.
ATENCION:
SCA10070
Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas deplástico.
SAU13320
ATENCION:
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
1
2
ZAUM0020
Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
10.5 L (2.77 US gal) (2.31 Imp.gal)
Reserva:
2.7 L (0.72 US gal) (0.60 Imp.gal)
U16PS0S0.book Page 10 Tuesday, May 8, 2007 10:09 AM

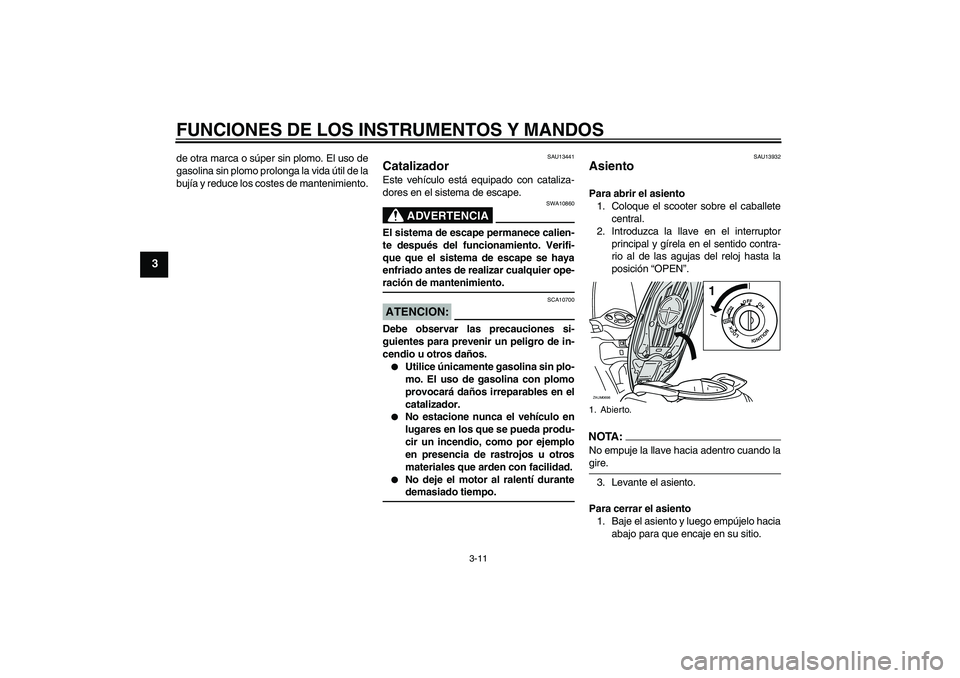

Page 26 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
SAU13441
Catalizador Este vehículo está equipado con cataliza-
dores en el sistema de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-ración de mantenimiento.ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.
Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.
No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.
No deje el motor al ralentí durantedemasiado tiempo.
SAU13932
Asiento Para abrir el asiento
1. Coloque el scooter sobre el caballete
central.
2. Introduzca la llave en el interruptor
principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
posición “OPEN”.NOTA:No empuje la llave hacia adentro cuando lagire.
3. Levante el asiento.
Para cerrar el asiento
1. Baje el asiento y luego empújelo hacia
abajo para que encaje en su sitio.1. Abierto.ZAUM0698
1
PUSHOPEN
OFFON
LOCK
IGNITION
U16PS0S0.book Page 11 Tuesday, May 8, 2007 10:09 AM
Page 27 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3

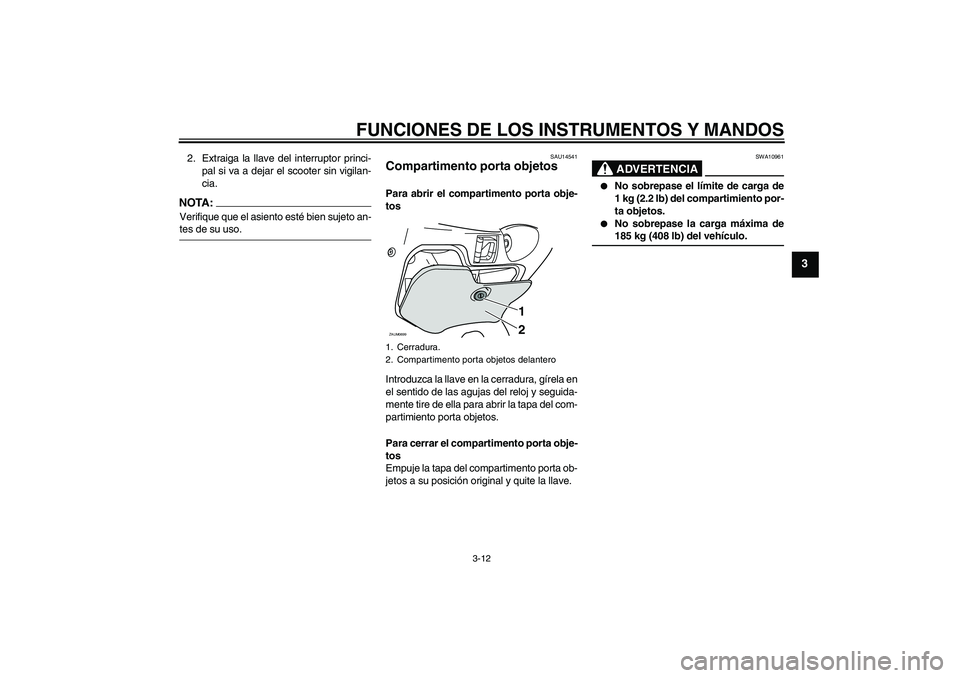

2. Extraiga la llave del interruptor princi-
pal si va a dejar el scooter sin vigilan-
cia.NOTA:Verifique que el asiento esté bien sujeto an-tes de su uso.
SAU14541
Compartimento porta objetos Para abrir el compartimento porta obje-
tos
Introduzca la llave en la cerradura, gírela en
el sentido de las agujas del reloj y seguida-
mente tire de ella para abrir la tapa del com-
partimiento porta objetos.
Para cerrar el compartimento porta obje-
tos
Empuje la tapa del compartimento porta ob-
jetos a su posición original y quite la llave.
ADVERTENCIA
SWA10961
No sobrepase el límite de carga de
1 kg (2.2 lb) del compartimiento por-
ta objetos.
No sobrepase la carga máxima de185 kg (408 lb) del vehículo.
1. Cerradura.
2. Compartimento porta objetos delantero
1
2
ZAUM0699
U16PS0S0.book Page 12 Tuesday, May 8, 2007 10:09 AM
Page 28 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3

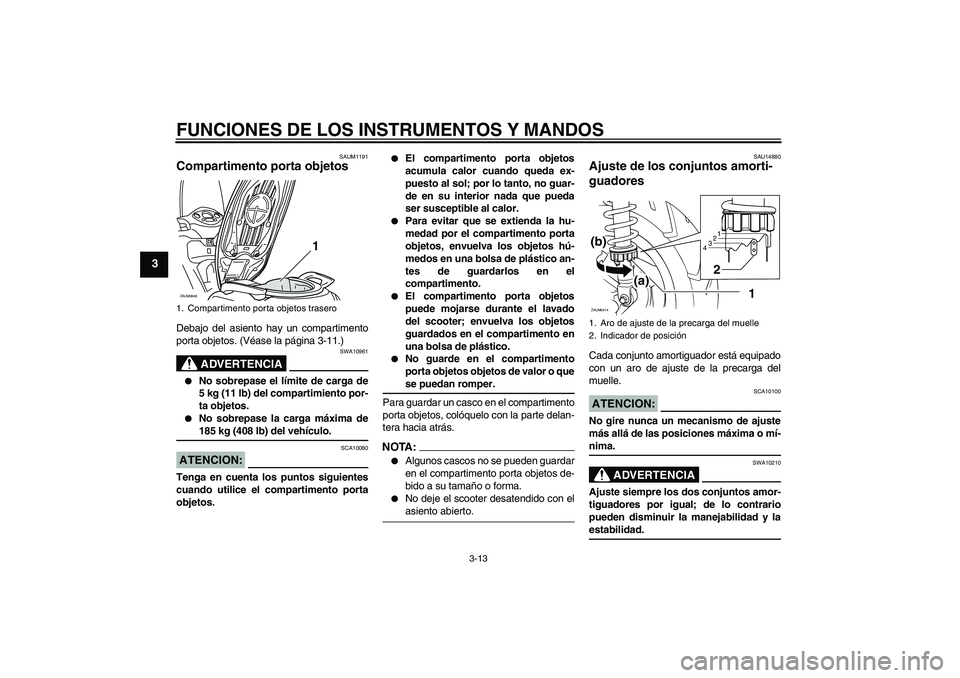

SAUM1191
Compartimento porta objetos Debajo del asiento hay un compartimento
porta objetos. (Véase la página 3-11.)
ADVERTENCIA
SWA10961
No sobrepase el límite de carga de
5 kg (11 lb) del compartimiento por-
ta objetos.
No sobrepase la carga máxima de185 kg (408 lb) del vehículo.
ATENCION:
SCA10080
Tenga en cuenta los puntos siguientes
cuando utilice el compartimento porta
objetos.
El compartimento porta objetos
acumula calor cuando queda ex-
puesto al sol; por lo tanto, no guar-
de en su interior nada que pueda
ser susceptible al calor.
Para evitar que se extienda la hu-
medad por el compartimento porta
objetos, envuelva los objetos hú-
medos en una bolsa de plástico an-
tes de guardarlos en el
compartimento.
El compartimento porta objetos
puede mojarse durante el lavado
del scooter; envuelva los objetos
guardados en el compartimento en
una bolsa de plástico.
No guarde en el compartimento
porta objetos objetos de valor o quese puedan romper.
Para guardar un casco en el compartimento
porta objetos, colóquelo con la parte delan-
tera hacia atrás.
NOTA:
Algunos cascos no se pueden guardar
en el compartimento porta objetos de-
bido a su tamaño o forma.
No deje el scooter desatendido con elasiento abierto.
SAU14880
Ajuste de los conjuntos amorti-
guadores Cada conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle.ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.
ADVERTENCIA
SWA10210
Ajuste siempre los dos conjuntos amor-
tiguadores por igual; de lo contrario
pueden disminuir la manejabilidad y laestabilidad.
1. Compartimento porta objetos traseroZAUM0646
1
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
1
2
3
4
1
2
(b)
(a)
ZAUM0414
U16PS0S0.book Page 13 Tuesday, May 8, 2007 10:09 AM
Page 29 of 82

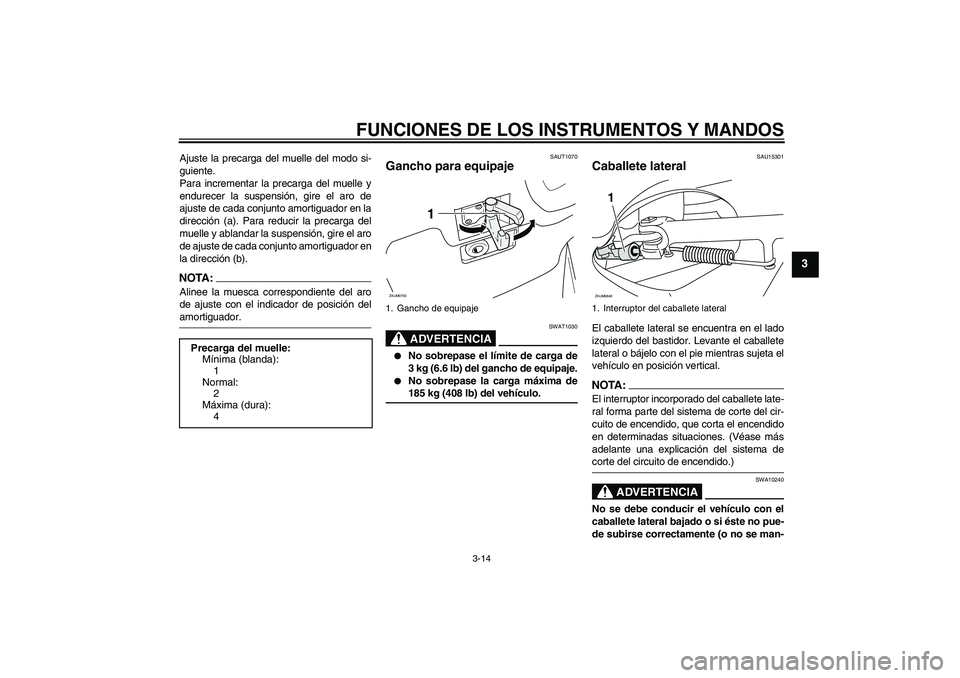

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
Ajuste la precarga del muelle del modo si-
guiente.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste de cada conjunto amortiguador en la
dirección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el aro
de ajuste de cada conjunto amortiguador en
la dirección (b).NOTA:Alinee la muesca correspondiente del aro
de ajuste con el indicador de posición delamortiguador.
SAUT1070
Gancho para equipaje
ADVERTENCIA
SWAT1030
No sobrepase el límite de carga de
3 kg (6.6 lb) del gancho de equipaje.
No sobrepase la carga máxima de185 kg (408 lb) del vehículo.
SAU15301
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTA :
El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema decorte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man- Precarga del muelle:
Mínima (blanda):
1
Normal:
2
Máxima (dura):
4
1. Gancho de equipajeZAUM0700
1
1. Interruptor del caballete lateralZAUM0648
1
U16PS0S0.book Page 14 Tuesday, May 8, 2007 10:09 AM
Page 30 of 82

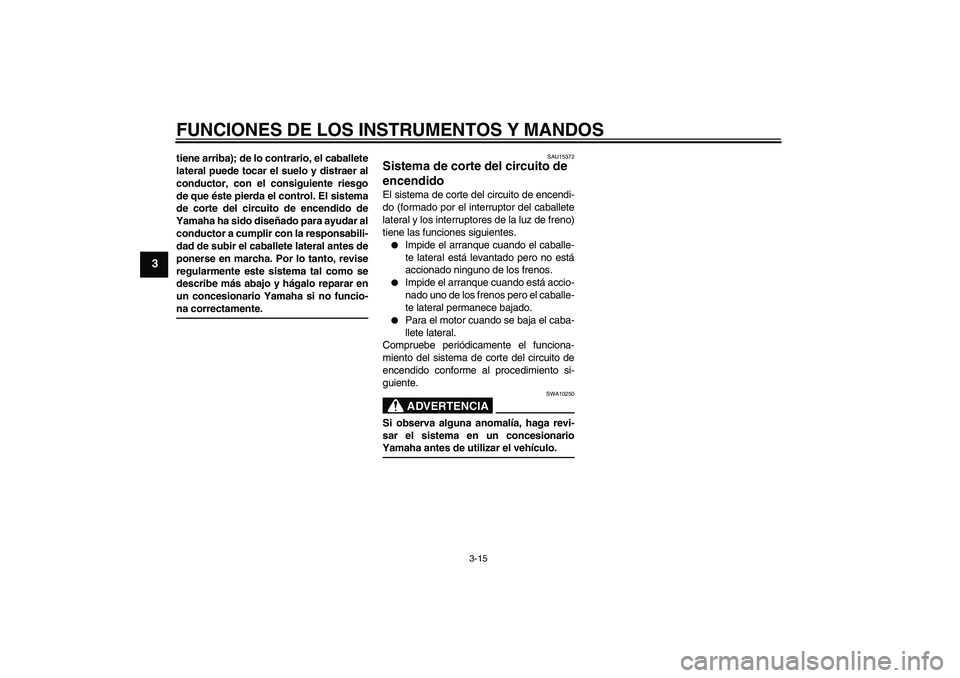

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como se
describe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-na correctamente.
SAU15372
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral y los interruptores de la luz de freno)
tiene las funciones siguientes.
Impide el arranque cuando el caballe-
te lateral está levantado pero no está
accionado ninguno de los frenos.
Impide el arranque cuando está accio-
nado uno de los frenos pero el caballe-
te lateral permanece bajado.
Para el motor cuando se baja el caba-
llete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.ADVERTENCIA
SWA10250
Si observa alguna anomalía, haga revi-
sar el sistema en un concesionarioYamaha antes de utilizar el vehículo.
U16PS0S0.book Page 15 Tuesday, May 15, 2007 2:19 PM
