FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3

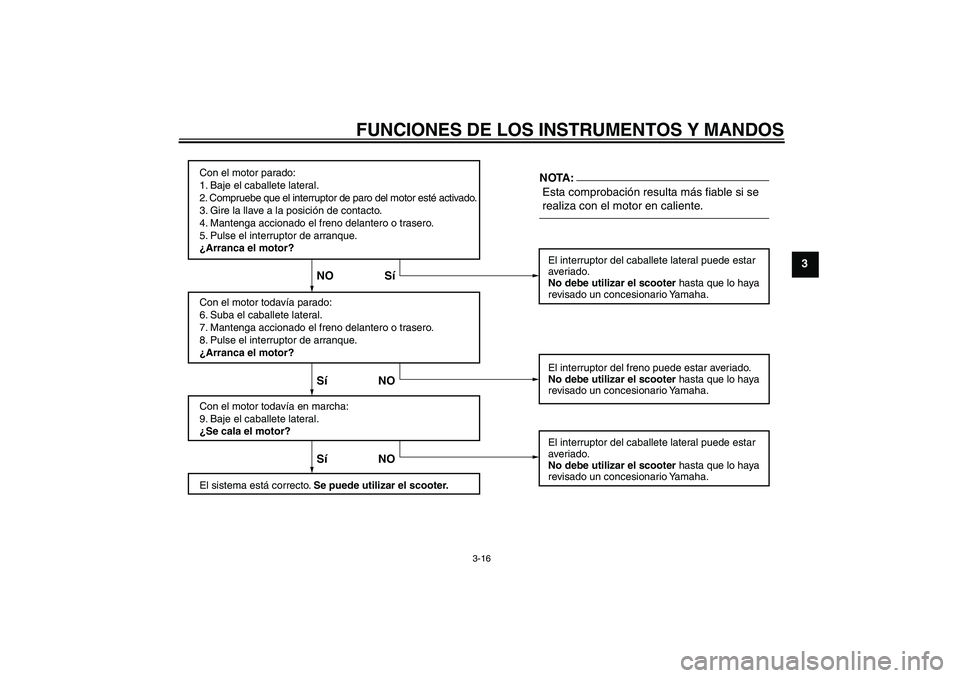

Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Mantenga accionado el freno delantero o trasero.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía parado:
6. Suba el caballete lateral.
7. Mantenga accionado el freno delantero o trasero.
8. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
9. Baje el caballete lateral.
¿Se cala el motor?
El sistema está correcto. Se puede utilizar el scooter.
Esta comprobación resulta más fiable si se
realiza con el motor en caliente.El interruptor del caballete lateral puede estar
averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
El interruptor del freno puede estar averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
El interruptor del caballete lateral puede estar
averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
SíNO SíNO NO SíNOTA:
U16PS0S0.book Page 16 Tuesday, May 8, 2007 10:09 AM
Page 32 of 82
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-1
4
SAU15593

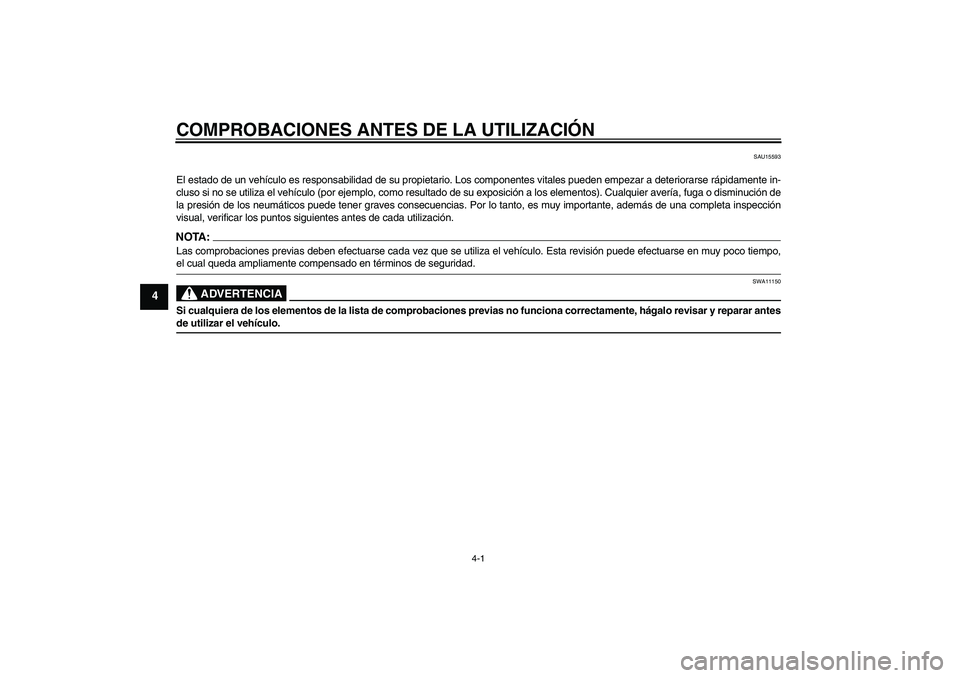

El estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente in-
cluso si no se utiliza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de
la presión de los neumáticos puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección
visual, verificar los puntos siguientes antes de cada utilización.NOTA:Las comprobaciones previas deben efectuarse cada vez que se utiliza el vehículo. Esta revisión puede efectuarse en muy poco tiempo,el cual queda ampliamente compensado en términos de seguridad.
ADVERTENCIA
SWA11150
Si cualquiera de los elementos de la lista de comprobaciones previas no funciona correctamente, hágalo revisar y reparar antesde utilizar el vehículo.U16PS0S0.book Page 1 Tuesday, May 8, 2007 10:09 AM
Page 33 of 82
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
4

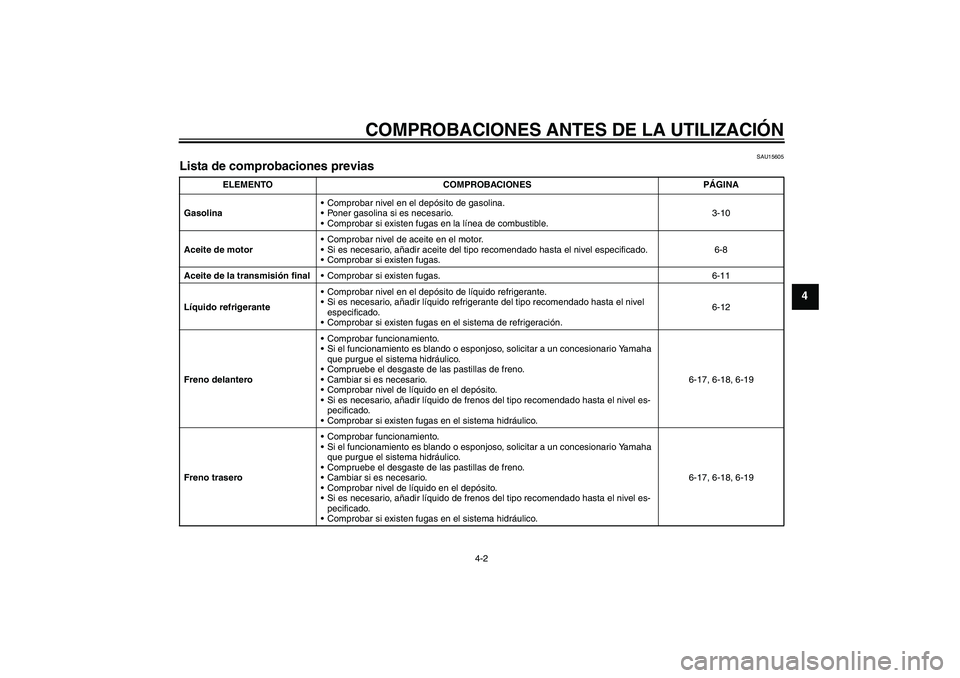

SAU15605
Lista de comprobaciones previas
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-10
Aceite de motorComprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas.6-8
Aceite de la transmisión finalComprobar si existen fugas. 6-11
Líquido refrigeranteComprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración.6-12
Freno delanteroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-17, 6-18, 6-19
Freno traseroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-17, 6-18, 6-19
U16PS0S0.book Page 2 Tuesday, May 8, 2007 10:09 AM
Page 34 of 82

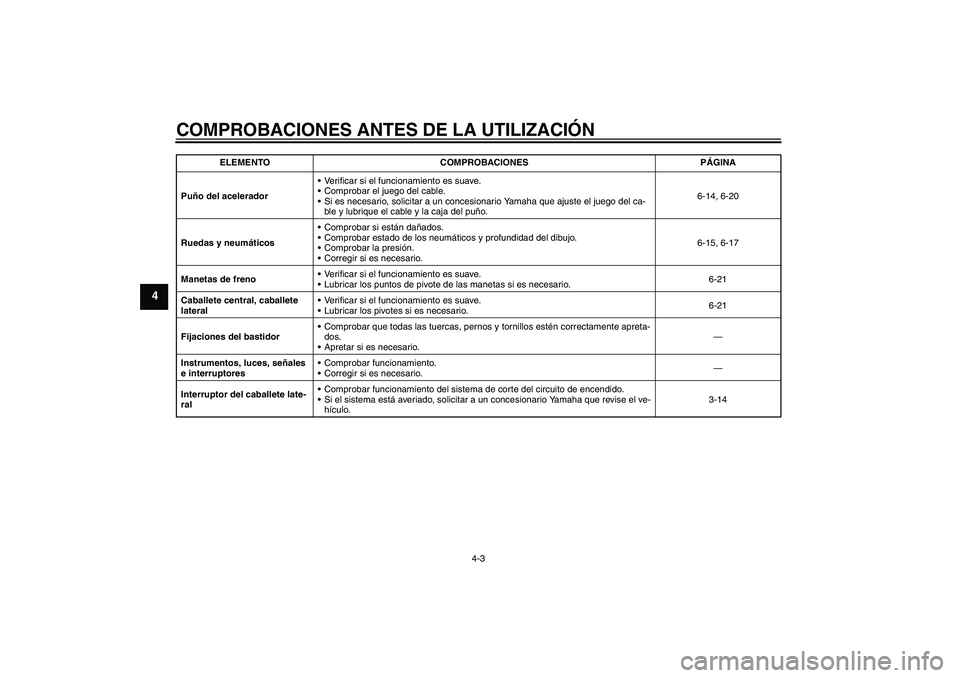

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-3
4
Puño del aceleradorVerificar si el funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del ca-
ble y lubrique el cable y la caja del puño.6-14, 6-20
Ruedas y neumáticosComprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-15, 6-17
Manetas de frenoVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-21
Caballete central, caballete
lateralVerificar si el funcionamiento es suave.
Lubricar los pivotes si es necesario.6-21
Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén correctamente apreta-
dos.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptoresComprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete late-
ralComprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema está averiado, solicitar a un concesionario Yamaha que revise el ve-
hículo.3-14 ELEMENTO COMPROBACIONES PÁGINA
U16PS0S0.book Page 3 Tuesday, May 8, 2007 10:09 AM
Page 35 of 82
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15980
ADVERTENCIA
SWA10870
Familiarícese bien con todos los
mandos y sus funciones antes de
utilizar el vehículo. Consulte a un
concesionario Yamaha si tiene al-
guna duda acerca de alguno de los
mandos o funciones.
No arranque nunca el motor ni lo
utilice en un lugar cerrado. Los ga-
ses del escape son tóxicos y su in-
halación puede provocar
rápidamente la pérdida del conoci-
miento y la muerte. Asegúrese
siempre de que la ventilación sea
adecuada.
Para su seguridad, arranque siem-
pre el motor con el caballete centralbajado.
SAUM2230

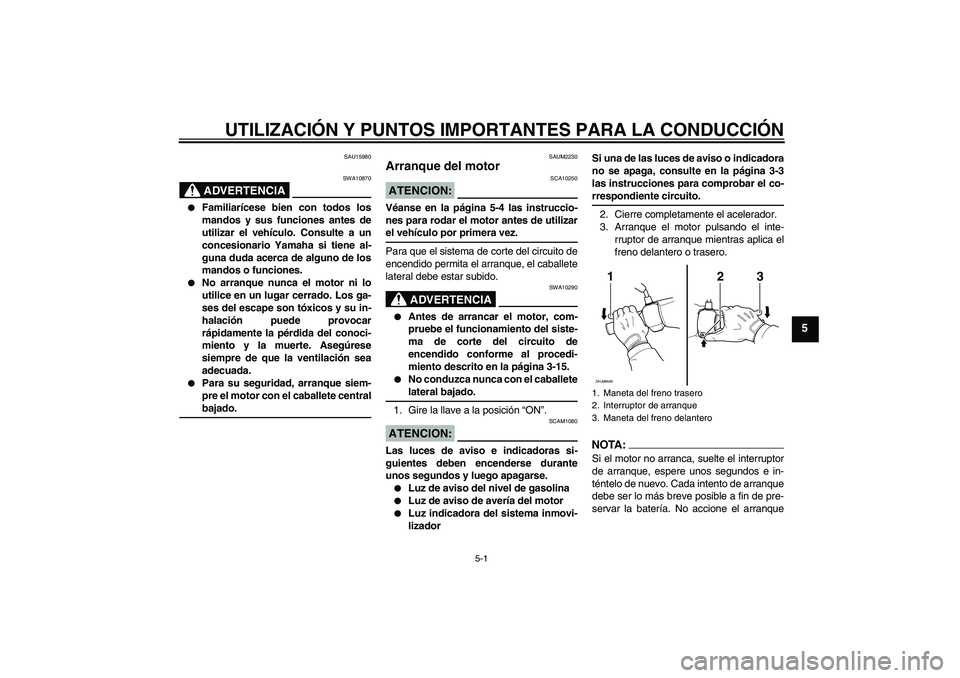

Arranque del motor ATENCION:
SCA10250
Véanse en la página 5-4 las instruccio-
nes para rodar el motor antes de utilizarel vehículo por primera vez.
Para que el sistema de corte del circuito de
encendido permita el arranque, el caballete
lateral debe estar subido.
ADVERTENCIA
SWA10290
Antes de arrancar el motor, com-
pruebe el funcionamiento del siste-
ma de corte del circuito de
encendido conforme al procedi-
miento descrito en la página 3-15.
No conduzca nunca con el caballetelateral bajado.
1. Gire la llave a la posición “ON”.
ATENCION:
SCAM1080
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.
Luz de aviso del nivel de gasolina
Luz de aviso de avería del motor
Luz indicadora del sistema inmovi-
lizadorSi una de las luces de aviso o indicadora
no se apaga, consulte en la página 3-3
las instrucciones para comprobar el co-
rrespondiente circuito.
2. Cierre completamente el acelerador.
3. Arranque el motor pulsando el inte-
rruptor de arranque mientras aplica el
freno delantero o trasero.NOTA:Si el motor no arranca, suelte el interruptor
de arranque, espere unos segundos e in-
téntelo de nuevo. Cada intento de arranque
debe ser lo más breve posible a fin de pre-
servar la batería. No accione el arranque1. Maneta del freno trasero
2. Interruptor de arranque
3. Maneta del freno delantero
123
ZAUM0649
U16PS0S0.book Page 1 Tuesday, May 15, 2007 2:19 PM
Page 36 of 82
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
durante más de 10 segundos seguidos. Si
el motor no arranca, inténtelo con el acele-rador abierto 1/8 de vuelta.ATENCION:
SCA11040
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-tor frío!
SAU16760

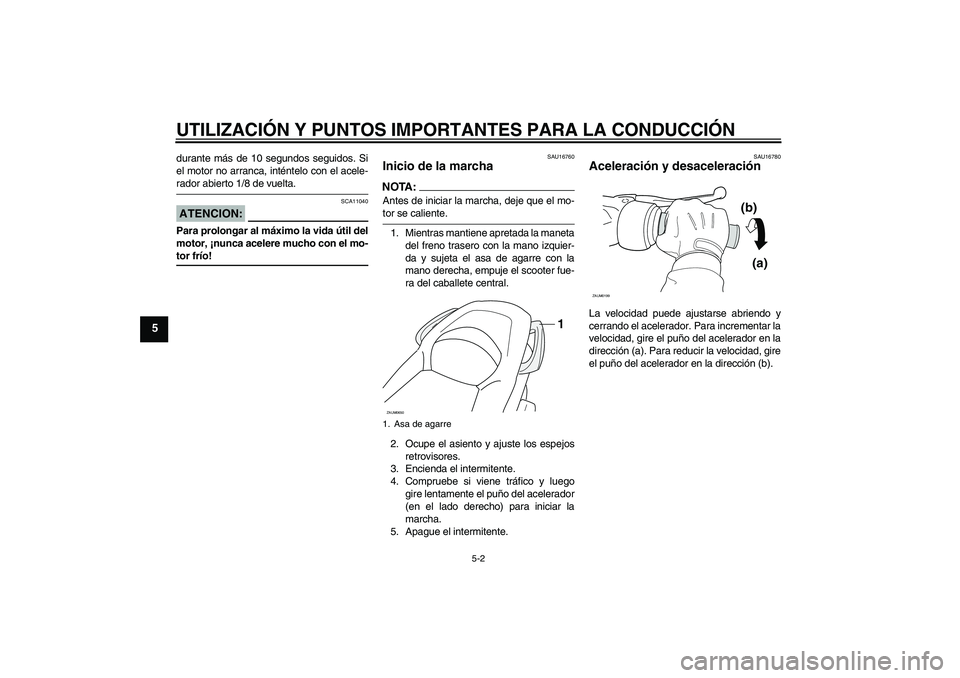

Inicio de la marcha NOTA:Antes de iniciar la marcha, deje que el mo-tor se caliente.
1. Mientras mantiene apretada la maneta
del freno trasero con la mano izquier-
da y sujeta el asa de agarre con la
mano derecha, empuje el scooter fue-
ra del caballete central.
2. Ocupe el asiento y ajuste los espejos
retrovisores.
3. Encienda el intermitente.
4. Compruebe si viene tráfico y luego
gire lentamente el puño del acelerador
(en el lado derecho) para iniciar la
marcha.
5. Apague el intermitente.
SAU16780
Aceleración y desaceleración La velocidad puede ajustarse abriendo y
cerrando el acelerador. Para incrementar la
velocidad, gire el puño del acelerador en la
dirección (a). Para reducir la velocidad, gire
el puño del acelerador en la dirección (b).
1. Asa de agarre
1
ZAUM0650
(b)
(a)
ZAUM0199
U16PS0S0.book Page 2 Tuesday, May 8, 2007 10:09 AM
Page 37 of 82
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU16792

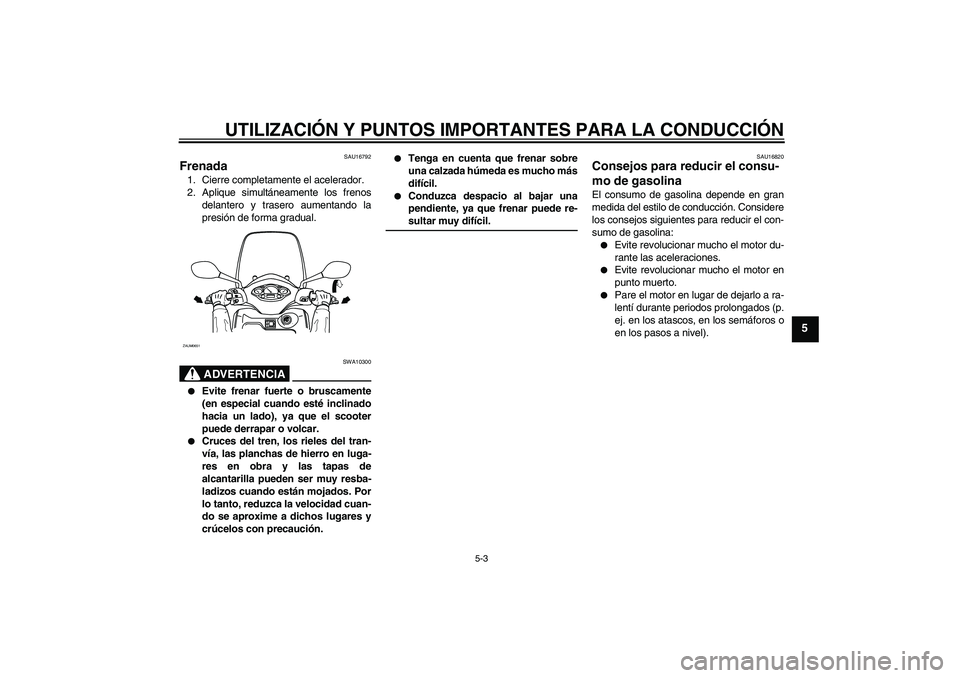

Frenada 1. Cierre completamente el acelerador.
2. Aplique simultáneamente los frenos
delantero y trasero aumentando la
presión de forma gradual.
ADVERTENCIA
SWA10300
Evite frenar fuerte o bruscamente
(en especial cuando esté inclinado
hacia un lado), ya que el scooter
puede derrapar o volcar.
Cruces del tren, los rieles del tran-
vía, las planchas de hierro en luga-
res en obra y las tapas de
alcantarilla pueden ser muy resba-
ladizos cuando están mojados. Por
lo tanto, reduzca la velocidad cuan-
do se aproxime a dichos lugares y
crúcelos con precaución.
Tenga en cuenta que frenar sobre
una calzada húmeda es mucho más
difícil.
Conduzca despacio al bajar una
pendiente, ya que frenar puede re-sultar muy difícil.
SAU16820
Consejos para reducir el consu-
mo de gasolina El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:
Evite revolucionar mucho el motor du-
rante las aceleraciones.
Evite revolucionar mucho el motor en
punto muerto.
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
PUSHOPEN
ZAUM0651
U16PS0S0.book Page 3 Tuesday, May 8, 2007 10:09 AM
Page 38 of 82
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU16830

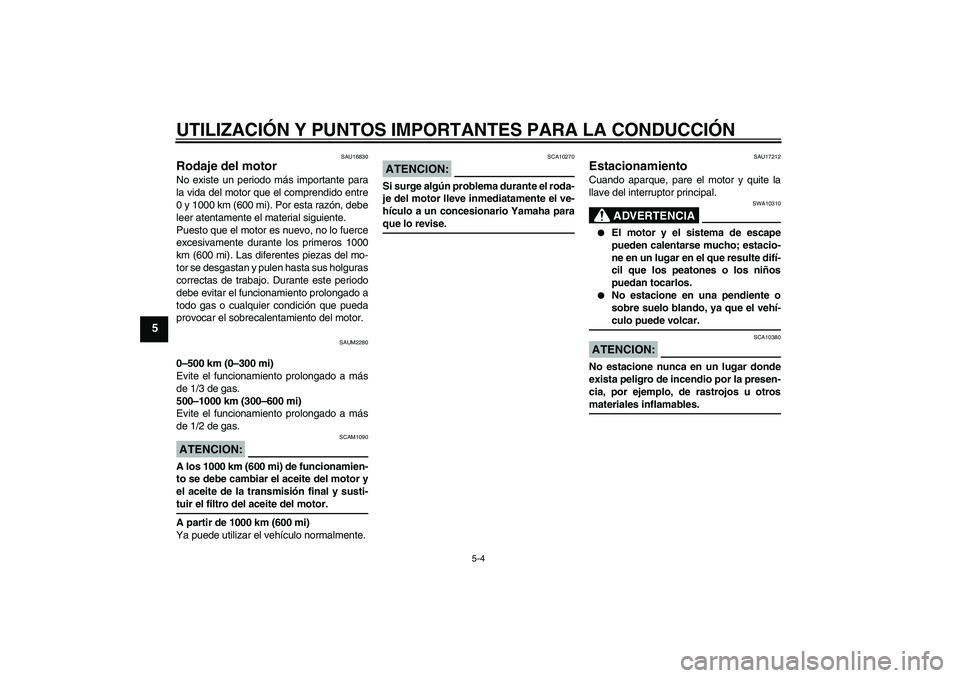

Rodaje del motor No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1000 km (600 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1000
km (600 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAUM2280
0–500 km (0–300 mi)
Evite el funcionamiento prolongado a más
de 1/3 de gas.
500–1000 km (300–600 mi)
Evite el funcionamiento prolongado a más
de 1/2 de gas.ATENCION:
SCAM1090
A los 1000 km (600 mi) de funcionamien-
to se debe cambiar el aceite del motor y
el aceite de la transmisión final y susti-tuir el filtro del aceite del motor.
A partir de 1000 km (600 mi)
Ya puede utilizar el vehículo normalmente.
ATENCION:
SCA10270
Si surge algún problema durante el roda-
je del motor lleve inmediatamente el ve-
hículo a un concesionario Yamaha paraque lo revise.
SAU17212
Estacionamiento Cuando aparque, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10310
El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos.
No estacione en una pendiente o
sobre suelo blando, ya que el vehí-culo puede volcar.
ATENCION:
SCA10380
No estacione nunca en un lugar donde
exista peligro de incendio por la presen-
cia, por ejemplo, de rastrojos u otrosmateriales inflamables.
U16PS0S0.book Page 4 Tuesday, May 8, 2007 10:09 AM
Page 39 of 82

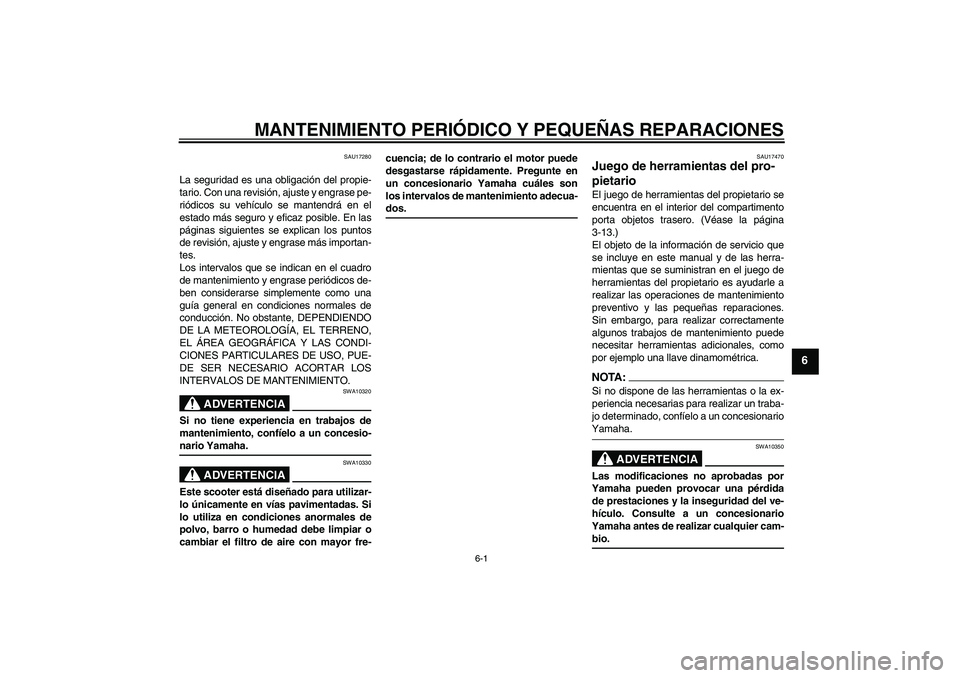

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-1
6
SAU17280
La seguridad es una obligación del propie-
tario. Con una revisión, ajuste y engrase pe-
riódicos su vehículo se mantendrá en el
estado más seguro y eficaz posible. En las
páginas siguientes se explican los puntos
de revisión, ajuste y engrase más importan-
tes.
Los intervalos que se indican en el cuadro
de mantenimiento y engrase periódicos de-
ben considerarse simplemente como una
guía general en condiciones normales de
conducción. No obstante, DEPENDIENDO
DE LA METEOROLOGÍA, EL TERRENO,
EL ÁREA GEOGRÁFICA Y LAS CONDI-
CIONES PARTICULARES DE USO, PUE-
DE SER NECESARIO ACORTAR LOS
INTERVALOS DE MANTENIMIENTO.
ADVERTENCIA
SWA10320
Si no tiene experiencia en trabajos de
mantenimiento, confíelo a un concesio-nario Yamaha.
ADVERTENCIA
SWA10330
Este scooter está diseñado para utilizar-
lo únicamente en vías pavimentadas. Si
lo utiliza en condiciones anormales de
polvo, barro o humedad debe limpiar o
cambiar el filtro de aire con mayor fre-cuencia; de lo contrario el motor puede
desgastarse rápidamente. Pregunte en
un concesionario Yamaha cuáles son
los intervalos de mantenimiento adecua-
dos.
SAU17470
Juego de herramientas del pro-
pietario El juego de herramientas del propietario se
encuentra en el interior del compartimento
porta objetos trasero. (Véase la página
3-13.)
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas del propietario es ayudarle a
realizar las operaciones de mantenimiento
preventivo y las pequeñas reparaciones.
Sin embargo, para realizar correctamente
algunos trabajos de mantenimiento puede
necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.NOTA:Si no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionarioYamaha.
ADVERTENCIA
SWA10350
Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida
de prestaciones y la inseguridad del ve-
hículo. Consulte a un concesionario
Yamaha antes de realizar cualquier cam-bio.
U16PS0S0.book Page 1 Tuesday, May 8, 2007 10:09 AM
Page 40 of 82

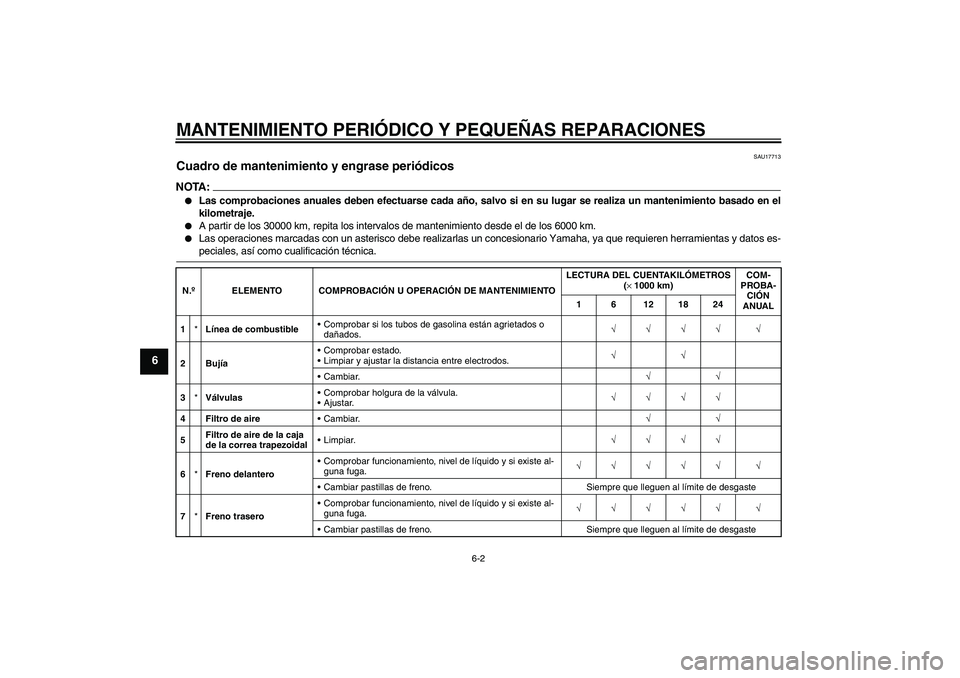

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU17713
Cuadro de mantenimiento y engrase periódicos NOTA:
Las comprobaciones anuales deben efectuarse cada año, salvo si en su lugar se realiza un mantenimiento basado en el
kilometraje.
A partir de los 30000 km, repita los intervalos de mantenimiento desde el de los 6000 km.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-peciales, así como cualificación técnica.
N.ºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 6 12 18 24
1*Línea de combustibleComprobar si los tubos de gasolina están agrietados o
dañados.√√√√ √
2BujíaComprobar estado.
Limpiar y ajustar la distancia entre electrodos.√√
Cambiar.√√
3*VálvulasComprobar holgura de la válvula.
Ajustar.√√√√
4 Filtro de aireCambiar.√√
5Filtro de aire de la caja
de la correa trapezoidalLimpiar.√√√√
6*Freno delanteroComprobar funcionamiento, nivel de líquido y si existe al-
guna fuga.√√√√√ √
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
7*Freno traseroComprobar funcionamiento, nivel de líquido y si existe al-
guna fuga.√√√√√ √
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
U16PS0S0.book Page 2 Tuesday, May 8, 2007 10:09 AM
