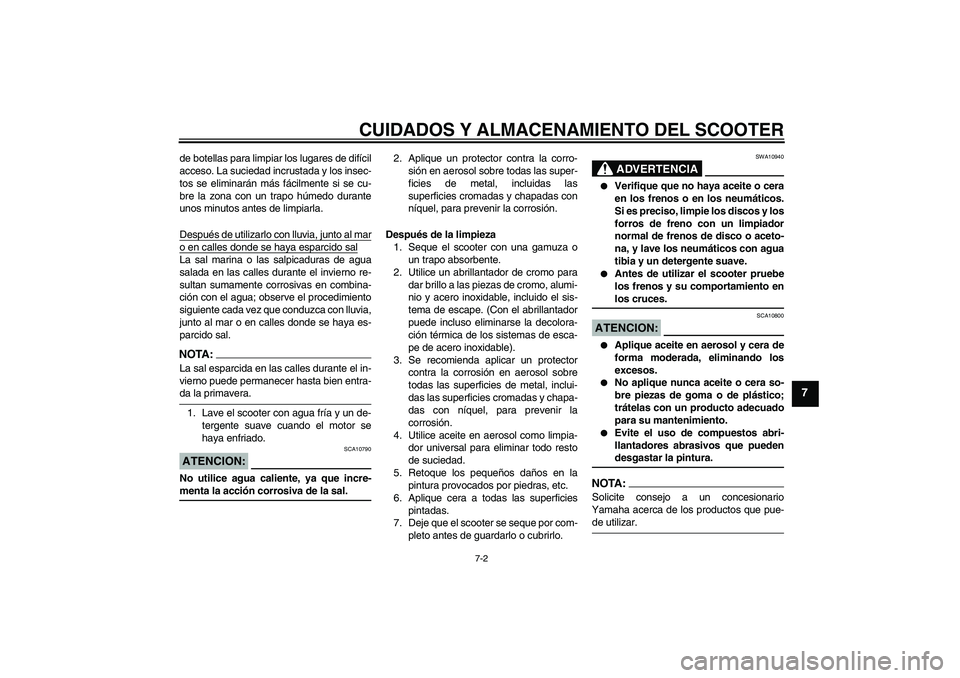

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-2
7
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de utilizarlo con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que conduzca con lluvia,
junto al mar o en calles donde se haya es-
parcido sal.NOTA :
La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera.
1. Lave el scooter con agua fría y un de-
tergente suave cuando el motor se
haya enfriado.ATENCION:
SCA10790
No utilice agua caliente, ya que incre-menta la acción corrosiva de la sal.2. Aplique un protector contra la corro-
sión en aerosol sobre todas las super-
ficies de metal, incluidas las
superficies cromadas y chapadas con
níquel, para prevenir la corrosión.
Después de la limpieza
1. Seque el scooter con una gamuza o
un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
3. Se recomienda aplicar un protector
contra la corrosión en aerosol sobre
todas las superficies de metal, inclui-
das las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que el scooter se seque por com-
pleto antes de guardarlo o cubrirlo.
ADVERTENCIA
SWA10940
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de frenos de disco o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave.
Antes de utilizar el scooter pruebe
los frenos y su comportamiento enlos cruces.
ATENCION:
SCA10800
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
NOTA:Solicite consejo a un concesionario
Yamaha acerca de los productos que pue-de utilizar.
U16PS0S0.book Page 2 Tuesday, May 8, 2007 10:09 AM
Page 72 of 82

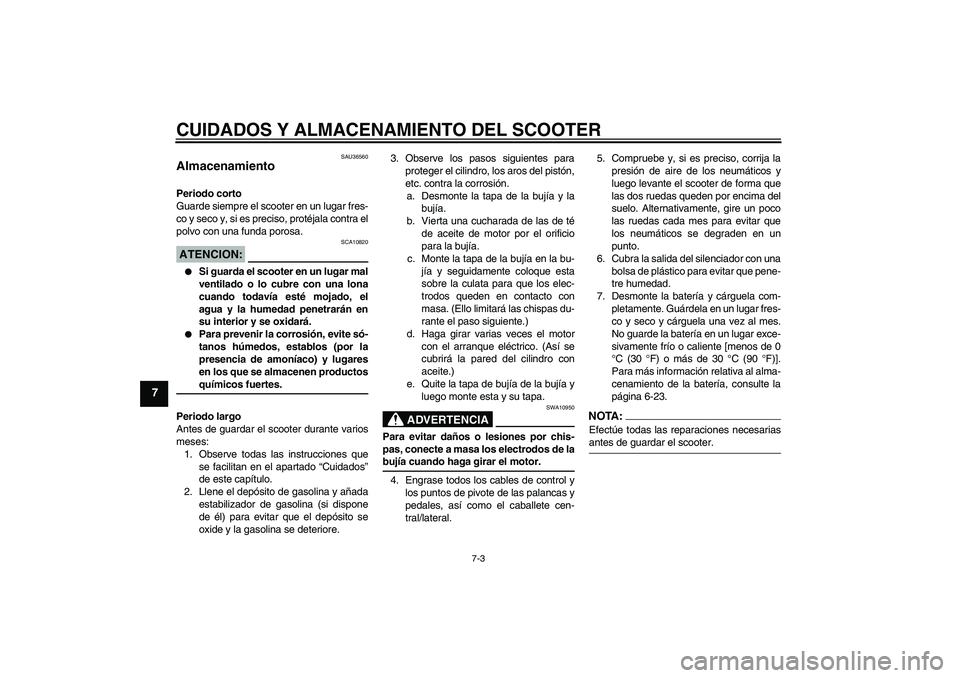

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
7
SAU36560
Almacenamiento Periodo corto
Guarde siempre el scooter en un lugar fres-
co y seco y, si es preciso, protéjala contra el
polvo con una funda porosa.ATENCION:
SCA10820
Si guarda el scooter en un lugar mal
ventilado o lo cubre con una lona
cuando todavía esté mojado, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Antes de guardar el scooter durante varios
meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.3. Observe los pasos siguientes para
proteger el cilindro, los aros del pistón,
etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bu-
jía y seguidamente coloque esta
sobre la culata para que los elec-
trodos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite.)
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
ADVERTENCIA
SWA10950
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de labujía cuando haga girar el motor.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego levante el scooter de forma que
las dos ruedas queden por encima del
suelo. Alternativamente, gire un poco
las ruedas cada mes para evitar que
los neumáticos se degraden en un
punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-23.
NOTA:Efectúe todas las reparaciones necesariasantes de guardar el scooter.
U16PS0S0.book Page 3 Tuesday, May 8, 2007 10:09 AM
Page 73 of 82

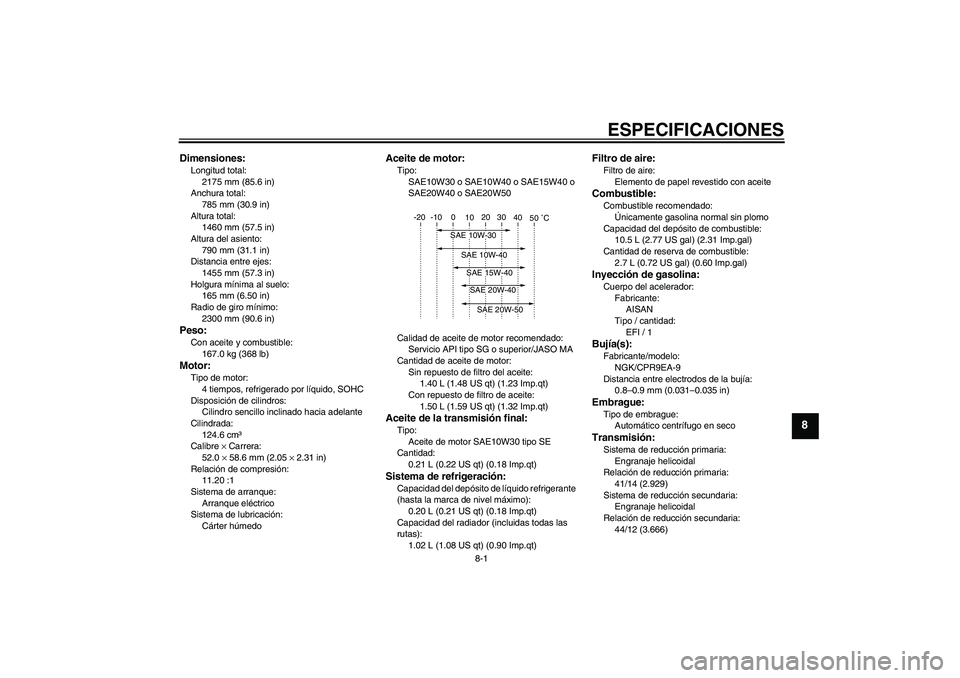

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2175 mm (85.6 in)
Anchura total:
785 mm (30.9 in)
Altura total:
1460 mm (57.5 in)
Altura del asiento:
790 mm (31.1 in)
Distancia entre ejes:
1455 mm (57.3 in)
Holgura mínima al suelo:
165 mm (6.50 in)
Radio de giro mínimo:
2300 mm (90.6 in)Peso:Con aceite y combustible:
167.0 kg (368 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
124.6 cm³
Calibre × Carrera:
52.0 × 58.6 mm (2.05 × 2.31 in)
Relación de compresión:
11.20 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE10W30 o SAE10W40 o SAE15W40 o
SAE20W40 o SAE20W50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
1.40 L (1.48 US qt) (1.23 Imp.qt)
Con repuesto de filtro de aceite:
1.50 L (1.59 US qt) (1.32 Imp.qt)Aceite de la transmisión final:Tipo:
Aceite de motor SAE10W30 tipo SE
Cantidad:
0.21 L (0.22 US qt) (0.18 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.20 L (0.21 US qt) (0.18 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
1.02 L (1.08 US qt) (0.90 Imp.qt)
Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
10.5 L (2.77 US gal) (2.31 Imp.gal)
Cantidad de reserva de combustible:
2.7 L (0.72 US gal) (0.60 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Fabricante:
AISAN
Tipo / cantidad:
EFI / 1Bujía(s):Fabricante/modelo:
NGK/CPR9EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Automático centrífugo en secoTransmisión:Sistema de reducción primaria:
Engranaje helicoidal
Relación de reducción primaria:
41/14 (2.929)
Sistema de reducción secundaria:
Engranaje helicoidal
Relación de reducción secundaria:
44/12 (3.666)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U16PS0S0.book Page 1 Tuesday, May 8, 2007 10:09 AM
Page 74 of 82

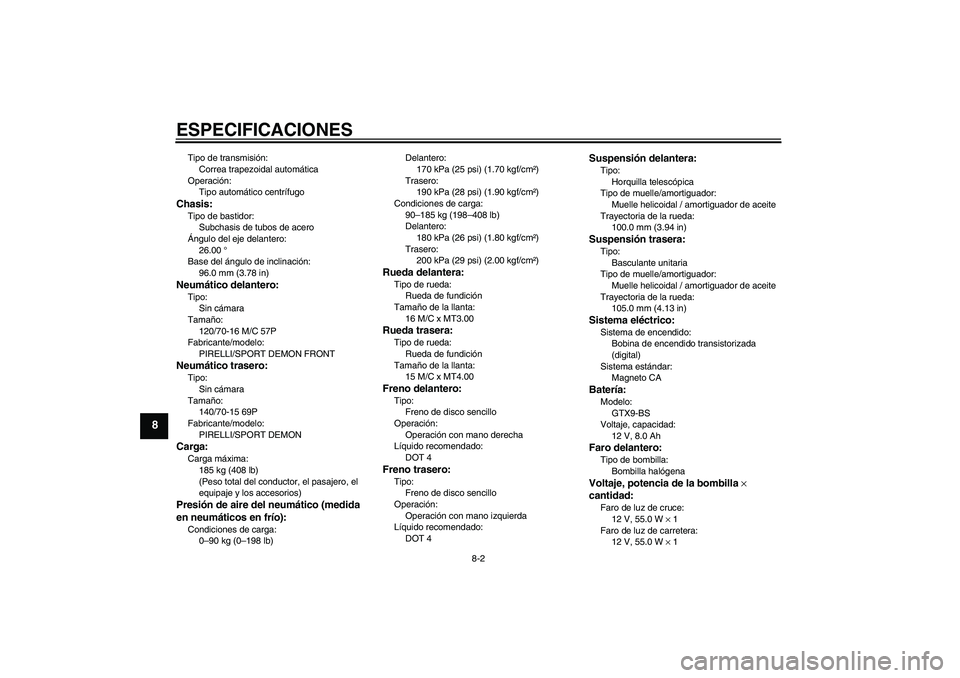

ESPECIFICACIONES
8-2
8
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Tipo automático centrífugoChasis:Tipo de bastidor:
Subchasis de tubos de acero
Ángulo del eje delantero:
26.00 °
Base del ángulo de inclinación:
96.0 mm (3.78 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70-16 M/C 57P
Fabricante/modelo:
PIRELLI/SPORT DEMON FRONTNeumático trasero:Tipo:
Sin cámara
Tamaño:
140/70-15 69P
Fabricante/modelo:
PIRELLI/SPORT DEMONCarga:Carga máxima:
185 kg (408 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)Delantero:
170 kPa (25 psi) (1.70 kgf/cm²)
Trasero:
190 kPa (28 psi) (1.90 kgf/cm²)
Condiciones de carga:
90–185 kg (198–408 lb)
Delantero:
180 kPa (26 psi) (1.80 kgf/cm²)
Trasero:
200 kPa (29 psi) (2.00 kgf/cm²)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
16 M/C x MT3.00Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
15 M/C x MT4.00Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano izquierda
Líquido recomendado:
DOT 4
Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
100.0 mm (3.94 in)Suspensión trasera:Tipo:
Basculante unitaria
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
105.0 mm (4.13 in)Sistema eléctrico:Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Sistema estándar:
Magneto CABatería:Modelo:
GTX9-BS
Voltaje, capacidad:
12 V, 8.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro de luz de cruce:
12 V, 55.0 W × 1
Faro de luz de carretera:
12 V, 55.0 W × 1
U16PS0S0.book Page 2 Tuesday, May 8, 2007 10:09 AM
Page 75 of 82

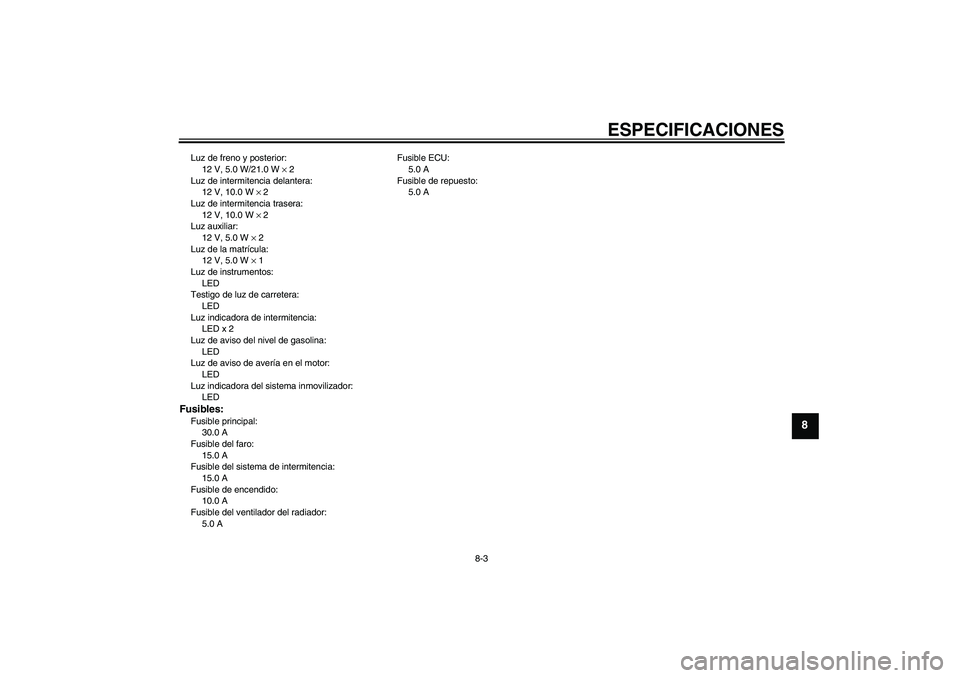

ESPECIFICACIONES
8-3
8
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Testigo de luz de carretera:
LED
Luz indicadora de intermitencia:
LED x 2
Luz de aviso del nivel de gasolina:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LEDFusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
5.0 AFusible ECU:
5.0 A
Fusible de repuesto:
5.0 A
U16PS0S0.book Page 3 Tuesday, May 8, 2007 10:09 AM
Page 76 of 82

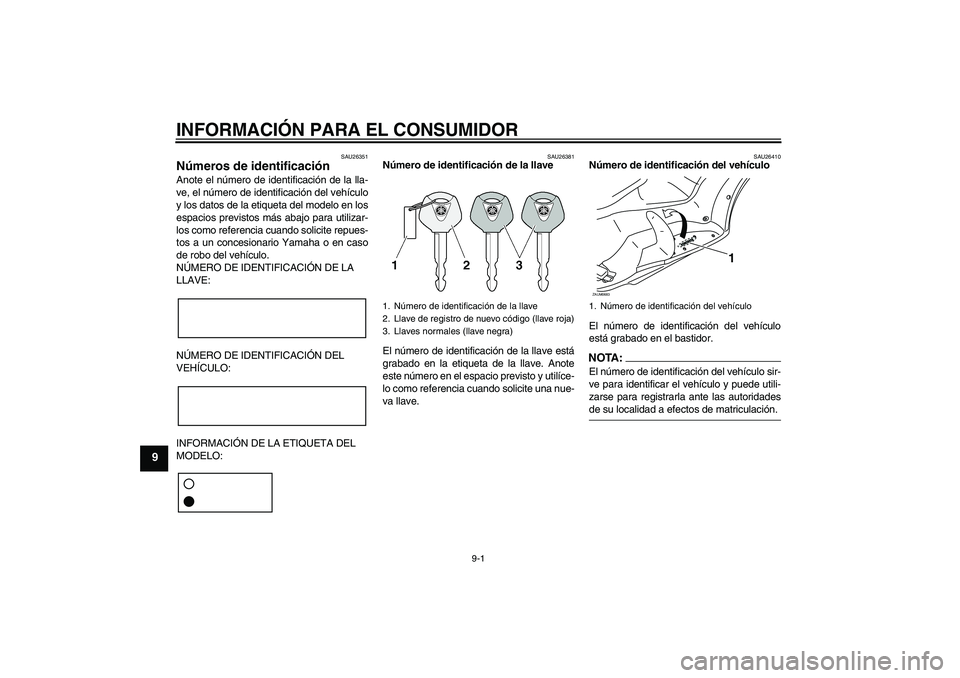

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26410
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.NOTA :
El número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridadesde su localidad a efectos de matriculación.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículoZAUM0683
1
U16PS0S0.book Page 1 Tuesday, May 8, 2007 10:09 AM
Page 77 of 82

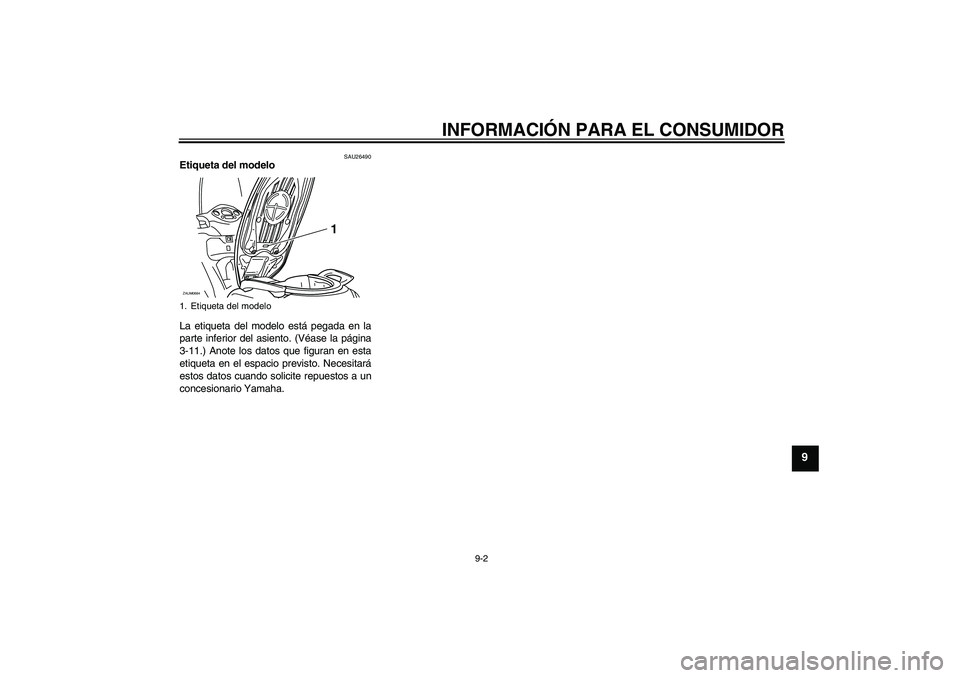

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26490
Etiqueta del modelo
La etiqueta del modelo está pegada en la
parte inferior del asiento. (Véase la página
3-11.) Anote los datos que figuran en esta
etiqueta en el espacio previsto. Necesitará
estos datos cuando solicite repuestos a un
concesionario Yamaha.1. Etiqueta del modeloZAUM0684
1
U16PS0S0.book Page 2 Tuesday, May 8, 2007 10:09 AM
Page 78 of 82

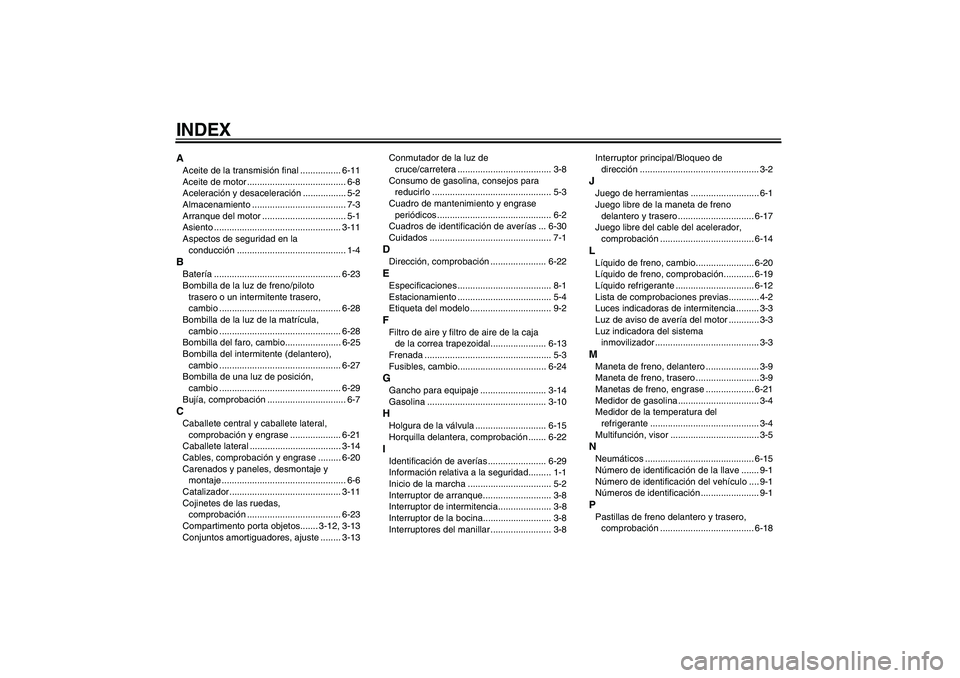

INDEXAAceite de la transmisión final ................ 6-11
Aceite de motor ....................................... 6-8
Aceleración y desaceleración ................. 5-2
Almacenamiento ..................................... 7-3
Arranque del motor ................................. 5-1
Asiento .................................................. 3-11
Aspectos de seguridad en la
conducción ........................................... 1-4BBatería .................................................. 6-23
Bombilla de la luz de freno/piloto
trasero o un intermitente trasero,
cambio ................................................ 6-28
Bombilla de la luz de la matrícula,
cambio ................................................ 6-28
Bombilla del faro, cambio...................... 6-25
Bombilla del intermitente (delantero),
cambio ................................................ 6-27
Bombilla de una luz de posición,
cambio ................................................ 6-29
Bujía, comprobación ............................... 6-7CCaballete central y caballete lateral,
comprobación y engrase .................... 6-21
Caballete lateral .................................... 3-14
Cables, comprobación y engrase ......... 6-20
Carenados y paneles, desmontaje y
montaje ................................................. 6-6
Catalizador ............................................ 3-11
Cojinetes de las ruedas,
comprobación ..................................... 6-23
Compartimento porta objetos....... 3-12, 3-13
Conjuntos amortiguadores, ajuste ........ 3-13Conmutador de la luz de
cruce/carretera ..................................... 3-8
Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadro de mantenimiento y engrase
periódicos ............................................. 6-2
Cuadros de identificación de averías ... 6-30
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-22EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire y filtro de aire de la caja
de la correa trapezoidal...................... 6-13
Frenada .................................................. 5-3
Fusibles, cambio................................... 6-24GGancho para equipaje .......................... 3-14
Gasolina ............................................... 3-10HHolgura de la válvula ............................ 6-15
Horquilla delantera, comprobación ....... 6-22IIdentificación de averías ....................... 6-29
Información relativa a la seguridad......... 1-1
Inicio de la marcha ................................. 5-2
Interruptor de arranque........................... 3-8
Interruptor de intermitencia..................... 3-8
Interruptor de la bocina........................... 3-8
Interruptores del manillar ........................ 3-8Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego libre de la maneta de freno
delantero y trasero .............................. 6-17
Juego libre del cable del acelerador,
comprobación ..................................... 6-14LLíquido de freno, cambio....................... 6-20
Líquido de freno, comprobación............ 6-19
Líquido refrigerante ............................... 6-12
Lista de comprobaciones previas............ 4-2
Luces indicadoras de intermitencia ......... 3-3
Luz de aviso de avería del motor ............ 3-3
Luz indicadora del sistema
inmovilizador ......................................... 3-3MManeta de freno, delantero ..................... 3-9
Maneta de freno, trasero ......................... 3-9
Manetas de freno, engrase ................... 6-21
Medidor de gasolina ................................ 3-4
Medidor de la temperatura del
refrigerante ........................................... 3-4
Multifunción, visor ................................... 3-5NNeumáticos ........................................... 6-15
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ....................... 9-1PPastillas de freno delantero y trasero,
comprobación ..................................... 6-18
U16PS0S0.book Page 1 Tuesday, May 8, 2007 10:09 AM
Page 79 of 82

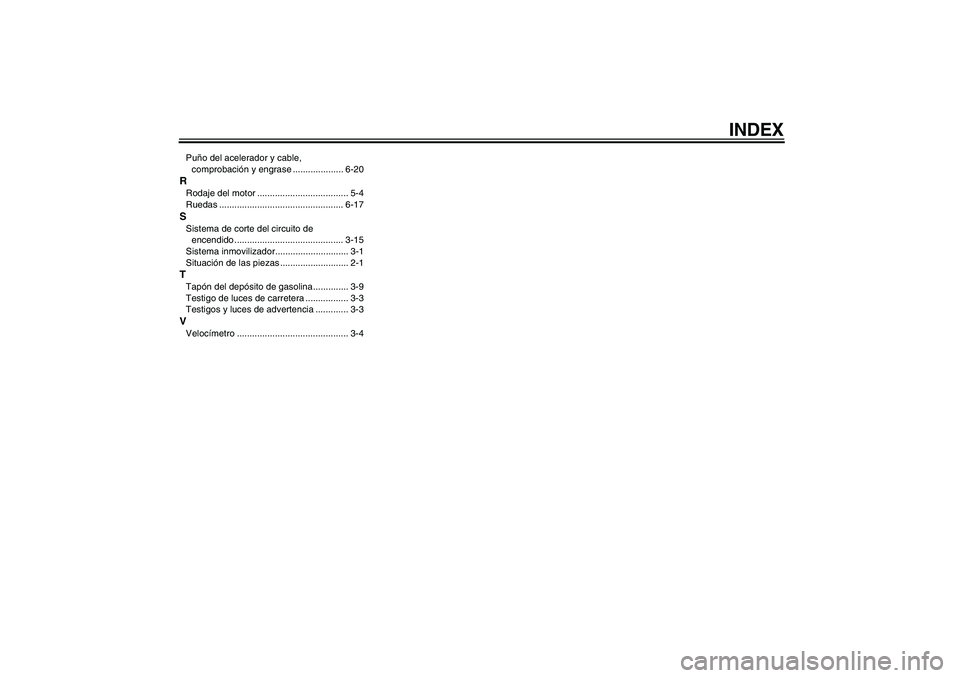

INDEX
Puño del acelerador y cable,
comprobación y engrase .................... 6-20RRodaje del motor .................................... 5-4
Ruedas ................................................. 6-17SSistema de corte del circuito de
encendido ........................................... 3-15
Sistema inmovilizador............................. 3-1
Situación de las piezas ........................... 2-1TTapón del depósito de gasolina.............. 3-9
Testigo de luces de carretera ................. 3-3
Testigos y luces de advertencia ............. 3-3VVelocímetro ............................................ 3-4
U16PS0S0.book Page 2 Tuesday, May 8, 2007 10:09 AM
Page 80 of 82

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
