YAMAHA XCITY 125 2012 Betriebsanleitungen (in German)

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
GAU16820
Tipps zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:●
Beim Beschleunigen hohe Drehzahlen
vermeiden.
●
Unnötig hohe Drehzahlen ohne Last
vermeiden.
●
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16830
Einfahrvorschriften Die ersten 1000 km (600 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1000 km (600 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAUM2281
0–500 km (0–300 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden.
500–1000 km (300–600 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden. ACHTUNG:
Nach 1000 km (600 mi) müssen das Mo-
toröl und das Achsgetriebeöl sowie der
Motoröl-Filtereinsatz gewechselt wer-
den.
[GCAM1091]
Nach 1000 km (600 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.
U16PG3G0.book Page 4 Friday, June 15, 2012 10:41 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-5
5
GAU17213
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10311
●
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
●
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.
●
Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
U16PG3G0.book Page 5 Friday, June 15, 2012 10:41 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-1
6
GAU17244
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände, ge-
ographischem Einsatzort und persönlicher
Fahrweise müssen die Wartungsintervalle
möglicherweise verkürzt werden.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der Be-
nutzung des Fahrzeugs. Wenn Sie nicht
mit der Fahrzeugwartung vertraut sind,
beauftragen Sie einen Yamaha-Händler
mit der Wartung.
WARNUNG
GWA15122
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.●
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
●
Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe Seite 1-2.WARNUNG
GWA15460
Bremsscheiben, Bremssättel, Brem-
strommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
GAU17302
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sondern ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese Ser-
vicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser speziellen Servicear-
beiten geschult und ausgerüstet.
U16PG3G0.book Page 1 Friday, June 15, 2012 10:41 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6
GAU17471
Bordwerkzeug Das Bordwerkzeug befindet sich im hinte-
ren Ablagefach. (Siehe Seite 3-13.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt aus-
führen.U16PG3G0.book Page 2 Friday, June 15, 2012 10:41 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU46871
HINWEIS●
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.
●
Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.
●
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46920
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Kraftstoffleitung Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2 Zündkerze Zustand kontrollieren.
Reinigen und Abstand neu ein-
stellen.√√
Ersetzen.√√
3*Ve n ti le Ventilspiel kontrollieren.
Einstellen.√√√√
4*Kraftstoff-Einsprit-
zung Leerlaufdrehzahl kontrollieren.√√√√√√
5*Schalldämpfer und
Krümmer Die Schlauchschelle(n) auf guten
Sitz überprüfen.√√√√√
U16PG3G0.book Page 3 Friday, June 15, 2012 10:41 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
GAU17717
Allgemeine Wartungs- und Schmiertabelle NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Luftfiltereinsatz Ersetzen.√√
2Luftfiltereinsatz des
Keilriemengehäu-
ses Reinigen.√√√√
3*Vorderradbremse Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4*Hinterradbremse Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*Bremsschläuche Auf Risse oder Beschädigung
kontrollieren.
Klemmen und richtigen Verlauf
überprüfen.√√√√√
Ersetzen. Alle 4 Jahre
6*Räder Rundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
7*Reifen Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
8*Radlager Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
U16PG3G0.book Page 4 Friday, June 15, 2012 10:41 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
9*Lenkungslager Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
10*Fahrgestellhalterun-
gen Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
11Handbremshebe-
lumlenkwelle (Vor-
derradbremse) Mit Silikonfett schmieren.√√√√√
12Handbremshebe-
lumlenkwelle (Hin-
terradbremse) Mit Silikonfett schmieren.√√√√√
13Seitenständer,
Hauptständer Funktion prüfen.
Mit Lithiumseifenfett schmieren.√√√√√
14*Seitenständerschal-
ter Funktion prüfen.√√√√√√
15*Teleskopgabel Funktion prüfen und auf Öllecks
kontrollieren.√√√√
16*Federbeine Funktion prüfen und die Stoß-
dämpfer auf Öllecks kontrollieren.√√√√
17 Motoröl Wechseln. (Siehe Seite 3-3.)√Wenn die Ölwechsel-Intervallanzeige aufleuchtet [5000 km (3000
mi) nach den ersten 1000 km (600 mi) und danach alle 6000 km
(3500 mi)]
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.Alle 3000 km (1800 mi)√
18 Ölfiltereinsatz Ersetzen.√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U16PG3G0.book Page 5 Friday, June 15, 2012 10:41 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
GAU18670
HINWEIS●
Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
●
Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
19*Kühlsystem Den Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen.√√√√√
Kühlflüssigkeit wechseln. Alle 3 Jahre
20 Achsgetriebeöl Fahrzeug auf Öllecks kontrollie-
ren.√√ √
Wechseln.√√√
21*Keilriemen Ersetzen. Alle 18000 km (10500 mi)
22*Vorderrad- und Hin-
terrad-Bremslicht-
schalter Funktion prüfen.√√√√√√
23Sich bewegende
Teile und Seilzüge Schmieren.√√√√√
24*Gasdrehgriff Funktion prüfen.
Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
Seilzug- und Griffgehäuse
schmieren.√√√√√
25*Lichter, Signale und
Schalter Funktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)U16PG3G0.book Page 6 Friday, June 15, 2012 10:41 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U16PG3G0.book Page 7 Friday, June 15, 2012 10:41 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU18712

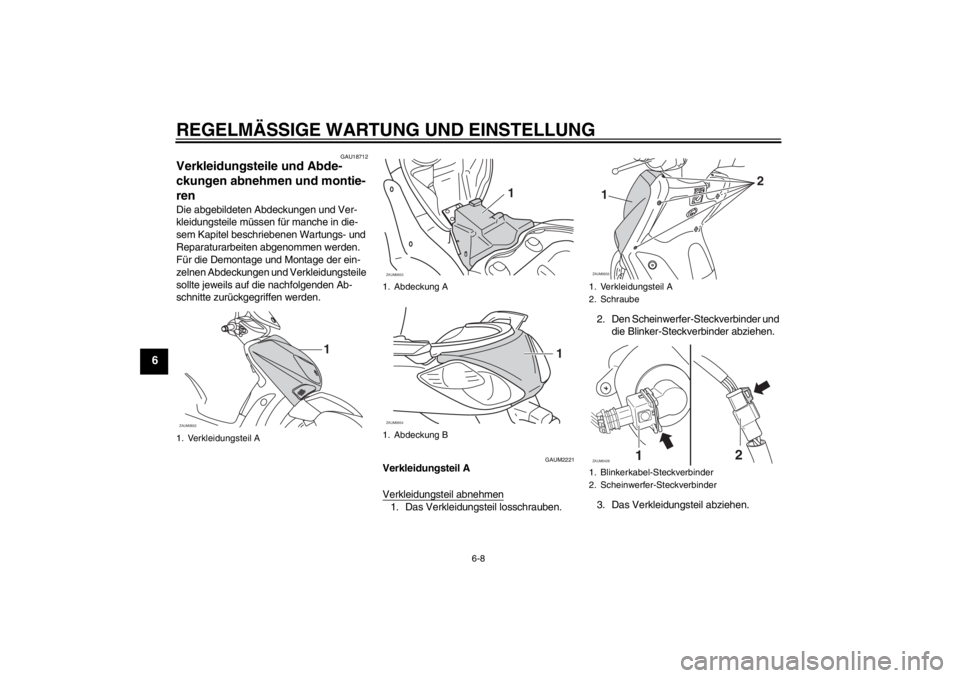

Verkleidungsteile und Abde-
ckungen abnehmen und montie-
ren Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAUM2221
Verkleidungsteil A
Verkleidungsteil abnehmen1. Das Verkleidungsteil losschrauben.2. Den Scheinwerfer-Steckverbinder und
die Blinker-Steckverbinder abziehen.
3. Das Verkleidungsteil abziehen.
1. Verkleidungsteil AZAUM0652
1
1. Abdeckung A
1. Abdeckung BZAUM0653
1
ZAUM0654
1
1. Verkleidungsteil A
2. Schraube
1. Blinkerkabel-Steckverbinder
2. Scheinwerfer-SteckverbinderZAUM0655
2
1
12
ZAUM0428
U16PG3G0.book Page 8 Friday, June 15, 2012 10:41 AM
