MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6
SAU17471
Juego de herramientas El juego de herramientas del propietario se
encuentra en el interior del compartimento
porta objetos trasero. (Véase la página
3-13).
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una llave
dinamométrica.NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionario
Yamaha.
U16PS3S0.book Page 2 Tuesday, June 19, 2012 11:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46871
NOTA●
Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas,
en el Reino Unido.
●
A partir de los 30000 km (17500 mi), repetir los intervalos de mantenimiento comenzando por el de los 6000 km (3500 mi).
●
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46920
Cuadro de mantenimiento periódico del sistema de control de emisiones N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Línea de combusti-
ble Comprobar si los tubos de gasoli-
na están agrietados o dañados.√√√√√
2Bujía Comprobar estado.
Limpiar y ajustar la distancia entre
electrodos.√√
Cambiar.√√
3*Válvulas Comprobar holgura de la válvula.
Ajustar.√√√√
4*Inyección de gasoli-
na Compruebe el ralentí del motor.√√√√√√
5*Silenciador y tubo
de escape Comprobar si la o las abrazade-
ra(s) con tornillo están bien apre-
tadas.√√√√√
U16PS3S0.book Page 3 Tuesday, June 19, 2012 11:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
SAU17717
Cuadro general de mantenimiento y engrase N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Filtro de aire Cambiar.√√
2Filtro de aire de la
caja de la correa tra-
pezoidal√√√√
3*Freno delantero Comprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4*Freno trasero Comprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5*Tubos de freno Comprobar si está agrietado o da-
ñado.
Comprobar si la posición y la fija-
ción son correctas.√√√√√
Cambiar. Cada 4 años
6*Ruedas Comprobar si están descentradas
o dañadas.√√√√
7*Neumáticos Comprobar la profundidad del di-
bujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√√
8*Cojinetes de rueda Comprobar si los cojinetes están
flojos o dañados.√√√√
U16PS3S0.book Page 4 Tuesday, June 19, 2012 11:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
9*Cojinetes de direc-
ción Comprobar el juego de los cojine-
tes y si la dirección está dura.√√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 24000 km (14000 mi)
10*Fijaciones del basti-
dor Comprobar que todas las tuercas,
pernos y tornillos estén correcta-
mente apretados.√√√√√
11Eje pivote de la ma-
neta de freno delan-
tero Lubricar con grasa de silicona.√√√√√
12Eje pivote de la ma-
neta de freno trase-
ro Lubricar con grasa de silicona.√√√√√
13Caballete lateral, ca-
ballete central Comprobar funcionamiento.
Lubricar con grasa a base de ja-
bón de litio.√√√√√
14*Interruptor del ca-
ballete lateral Comprobar funcionamiento.√√√√√√
15*Horquilla delantera Comprobar funcionamiento y si
existen fugas de aceite.√√√√
16*Conjuntos amorti-
guadores Comprobar funcionamiento y si
los amortiguadores pierden acei-
te.√√√√
17 Aceite de motor Cambiar. (Véase la página 3-3).√Cuando el indicador de cambio de aceite se encienda [5000 km
(3000 mi) después de los primeros 1000 km (600 mi) y, posterior-
mente, cada 6000 km (3500 mi)]
Comprobar nivel de aceite y si
existen fugas.Cada 3000 km (1800 mi)√ N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U16PS3S0.book Page 5 Tuesday, June 19, 2012 11:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
18Filtro de aceite del
motor Cambiar.√√√
19*Sistema de refrige-
ración Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo.√√√√√
Cambiar refrigerante. Cada 3 años
20Aceite de la trans-
misión final Comprobar si existen fugas.√√ √
Cambiar.√√√
21*Correa trapezoidal Cambiar. Cada 18000 km (10500 mi)
22*Interruptores de fre-
no delantero y tra-
sero Comprobar funcionamiento.√√√√√√
23Piezas móviles y ca-
bles Lubricar.√√√√√
24*Puño del acelerador Comprobar funcionamiento.
Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
Lubrique la caja del cable y del
puño.√√√√√
25*Luces, señales e in-
terruptores Comprobar funcionamiento.
Ajustar la luz del faro.√√√√√√ N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U16PS3S0.book Page 6 Tuesday, June 19, 2012 11:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
SAU18670
NOTA●
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
●
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U16PS3S0.book Page 7 Tuesday, June 19, 2012 11:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
SAU18712

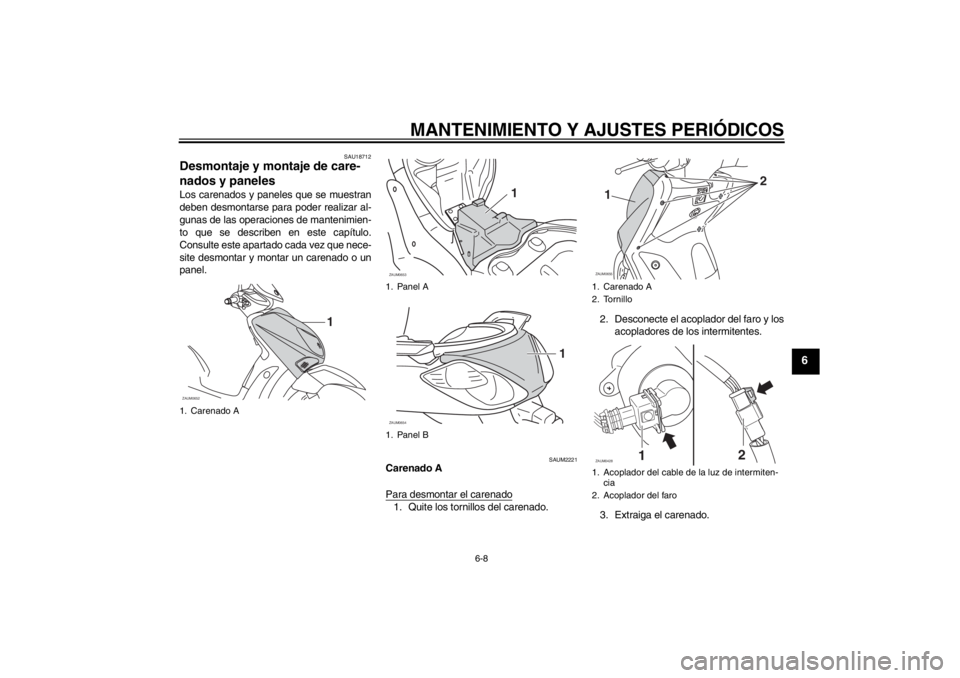

Desmontaje y montaje de care-
nados y paneles Los carenados y paneles que se muestran
deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimien-
to que se describen en este capítulo.
Consulte este apartado cada vez que nece-
site desmontar y montar un carenado o un
panel.
SAUM2221
Carenado A
Para desmontar el carenado1. Quite los tornillos del carenado.2. Desconecte el acoplador del faro y los
acopladores de los intermitentes.
3. Extraiga el carenado.
1. Carenado AZAUM0652
1
1. Panel A
1. Panel BZAUM0653
1
ZAUM0654
1
1. Carenado A
2. Tornillo
1. Acoplador del cable de la luz de intermiten-
cia
2. Acoplador del faroZAUM0655
2
1
12
ZAUM0428
U16PS3S0.book Page 8 Tuesday, June 19, 2012 11:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
Para montar el carenado1. Conecte el acoplador del faro y los
acopladores de los intermitentes.
2. Coloque el carenado en su posición
original y apriete los tornillos.
SAU19482
Panel A
Para desmontar el panel1. Abra el asiento. (Véase la página
3-12).
2. Quite los tornillos y seguidamente des-
monte el panel como se muestra.
Para montar el panelColoque el panel en su posición original y
apriete los tornillos.
SAU19210
Panel B
Para desmontar el panelQuite los tornillos y seguidamente desmon-
te el panel.
Para montar el panelColoque el panel en su posición original y
apriete los tornillos.
SAU19622
Comprobación de la bujía La bujía es un componente importante del
motor; debe verificarse periódicamente, de
preferencia por un concesionario Yamaha.
El calor y los depósitos de material provo-
can la erosión lenta de cualquier bujía, por
lo que esta debe desmontarse y verificarse
de acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
la bujía puede reflejar el estado del motor.
El aislamiento de porcelana que rodea al
electrodo central de la bujía debe tener un
color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el
vehículo normalmente). Si la bujía presenta
un color claramente diferente, puede que el
motor no funcione adecuadamente. No tra-
te de diagnosticar usted mismo estas ave-
rías. En lugar de ello, haga revisar el
vehículo en un concesionario Yamaha.
Si la bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.
Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.

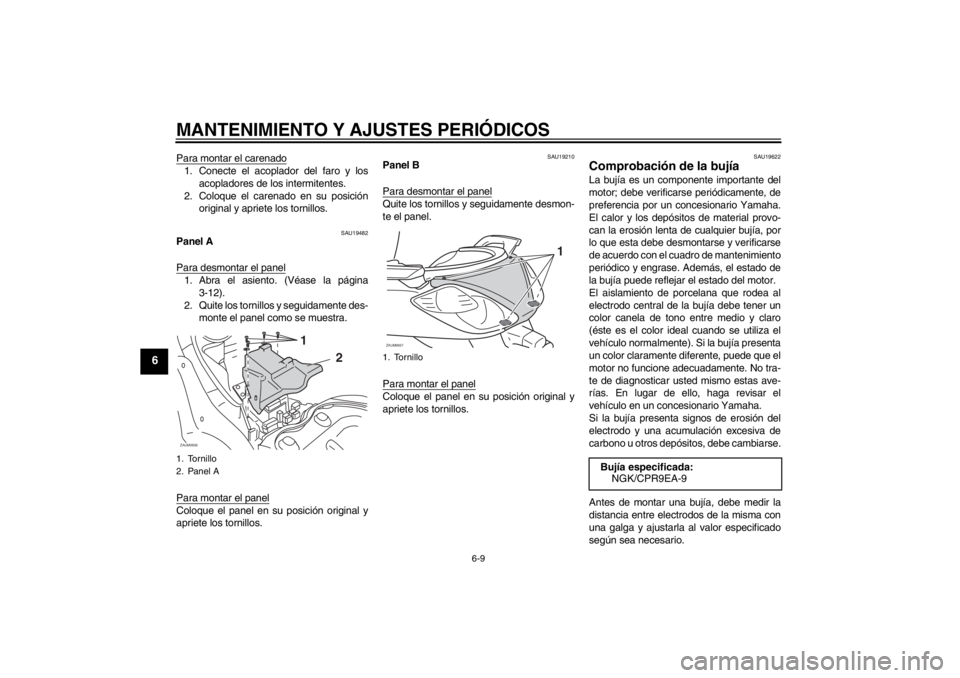

1. Tornillo
2. Panel AZAUM0656
1
2
1. TornilloZAUM0657
1
Bujía especificada:
NGK/CPR9EA-9
U16PS3S0.book Page 9 Tuesday, June 19, 2012 11:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vueltadespués de haberla apretado a mano. No
obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible.
SAUM2271
Aceite de motor Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase y cuando se en-
cienda la luz indicadora de servicio.
Para comprobar el nivel de aceite del
motor
1. Coloque el scooter sobre el caballete
central. Si está ligeramente inclinada
hacia un lado, la lectura puede resultar
errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de lle-
nado, limpie la varilla de medición, in-
trodúzcala de nuevo en el orificio de
llenado (sin enroscarla) y extráigala de
nuevo para comprobar el nivel de acei-
te.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.

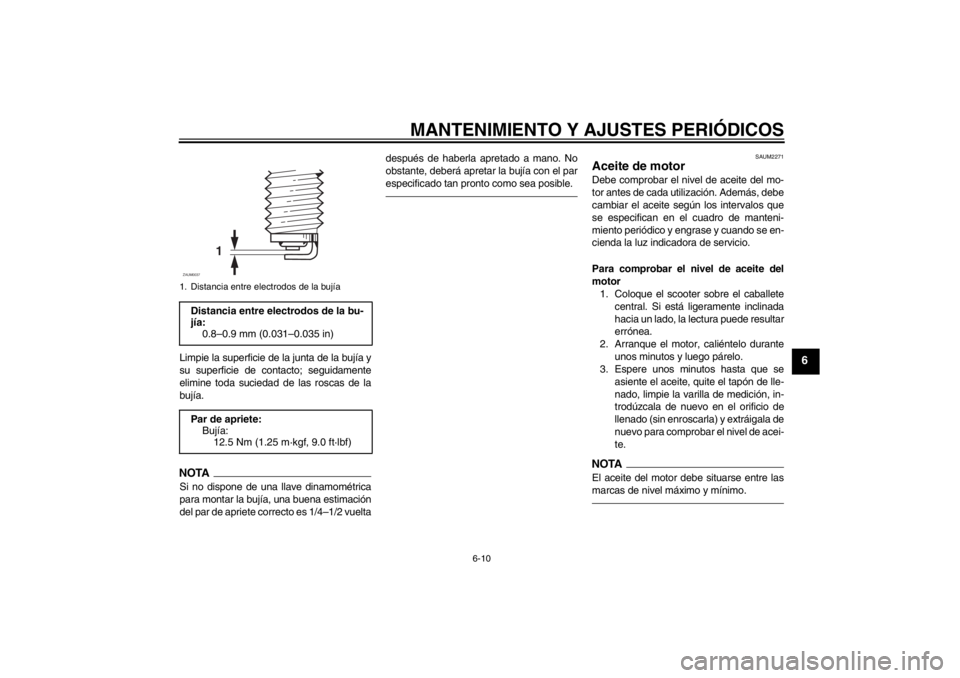

1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
1
ZAUM0037
U16PS3S0.book Page 10 Tuesday, June 19, 2012 11:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta el nivel
correcto.
5. Introduzca la varilla de medición en el
orificio de llenado de aceite y seguida-
mente apriete el tapón.

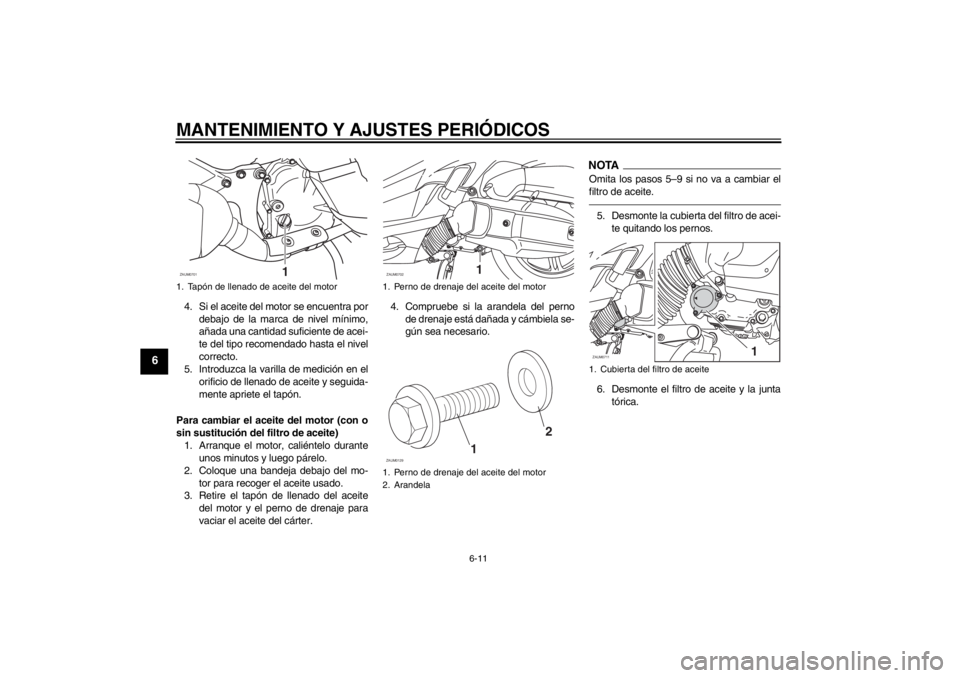

Para cambiar el aceite del motor (con o
sin sustitución del filtro de aceite)
1. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.4. Compruebe si la arandela del perno
de drenaje está dañada y cámbiela se-
gún sea necesario.
NOTAOmita los pasos 5–9 si no va a cambiar el
filtro de aceite.5. Desmonte la cubierta del filtro de acei-
te quitando los pernos.
6. Desmonte el filtro de aceite y la junta
tórica.
1. Tapón de llenado de aceite del motorZAUM0701
1
1. Perno de drenaje del aceite del motor
1. Perno de drenaje del aceite del motor
2. ArandelaZAUM0702
112
ZAUM0129
1. Cubierta del filtro de aceiteZAUM0711
1
U16PS3S0.book Page 11 Tuesday, June 19, 2012 11:43 AM
