MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-32
6
SAU25881
Identificación de averías Aunque los scooter Yamaha son objeto de
una completa revisión antes de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación del
scooter, llévelo a un concesionario Yamaha
cuyos técnicos cualificados disponen de las
herramientas, experiencia y conocimientos
necesarios para repararlo correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15141
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
incluidos pilotos luminosos de calenta-dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
U16PS3S0.book Page 32 Tuesday, June 19, 2012 11:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-33
6
SAU42134
Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motor
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos o cambie la bujía.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.
SecosHúmedos
Accione el arranque eléctrico.
Compruebe las conexiones de los cables de
la bateria y haga cargar la bateria en un
concesionario Yamaha segun sea necesario.
U16PS3S0.book Page 33 Tuesday, June 19, 2012 11:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-34
6
Sobrecalentamiento del motor
ADVERTENCIA
SWA10400
●
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
●
Después de extraer el perno de retención del tapón del radiador coloque un trapo grueso, como una toalla, sobre él; luego
gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se libere toda la presión
residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de las
agujas del reloj y luego extráigalo.
NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
U16PS3S0.book Page 34 Tuesday, June 19, 2012 11:43 AM

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-1
7
SAU26094
Cuidados Si bien el diseño abierto de un scooter reve-
la el atractivo de la tecnología, también la
hace más vulnerable. El óxido y la corrosión
pueden desarrollarse incluso cuando se uti-
lizan componentes de alta tecnología. Un
tubo de escape oxidado puede pasar des-
apercibido en un coche, pero afea el aspec-
to general de un scooter. El cuidado
frecuente y adecuado no sólo se ajusta a
los términos de la garantía, sino que ade-
más mantiene la buena imagen del scooter,
prolonga su vida útil y optimiza sus presta-
ciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas y los ejes de las ruedas. En-
juague siempre la suciedad y el des-
engrasador con agua.Limpieza
ATENCIÓN
SCA10783
●
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.
●
Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
con agua abundante todo residuo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.
●
No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.
●
No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.
●
Scooters provistos de parabrisas:
No utilice limpiadores fuertes o es-
ponjas duras, ya que pueden deslu-
cir o rayar. Algunos productos de
limpieza para plásticos pueden de-
jar rayas sobre el parabrisas. Prue-
be el producto sobre un pequeña
parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticos
después de lavarlo.
U16PS3S0.book Page 1 Tuesday, June 19, 2012 11:43 AM

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-2
7
Después de una utilización normalElimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que circule con lluvia,
junto al mar o en calles donde se haya es-
parcido sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.1. Lave el scooter con agua fría y un de-
tergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10791]
2. Aplique un aerosol anticorrosión a to-
das las superficies de metal, incluidas
las superficies cromadas y chapadas
con níquel, para prevenir la corrosión.
Después de la limpieza
1. Seque el scooter con una gamuza o
un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
3. Se recomienda aplicar un aerosol anti-
corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que el scooter se seque por com-
pleto antes de guardarlo o cubrirlo.
ADVERTENCIA
SWA10942
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.●
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave.
●
Antes de utilizar el scooter pruebe
los frenos y su comportamiento en
las curvas.
ATENCIÓN
SCA10800
●
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
●
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
●
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
U16PS3S0.book Page 2 Tuesday, June 19, 2012 11:43 AM

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
7
NOTA●
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
●
Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU36563
Almacenamiento Periodo corto
Guarde siempre el scooter en un lugar fres-
co y seco y, si es preciso, protéjalo contra el
polvo con una funda porosa. Verifique que
el motor y el sistema de escape estén fríos
antes de cubrir el scooter.ATENCIÓN
SCA10820
●
Si guarda el scooter en un lugar mal
ventilado o lo cubre con una lona
cuando todavía esté mojado, el
agua y la humedad penetrarán en
su interior y se oxidará.
●
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar el scooter durante varios
meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger el cilindro, los aros del pistón,
etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bu-
jía y seguidamente coloque esta
sobre la culata para que los elec-
trodos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite).
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
¡ADVERTENCIA! Para evitar da-
ños o lesiones por chispas, co-
necte a masa los electrodos de
la bujía cuando haga girar el mo-
tor.
[SWA10951]
U16PS3S0.book Page 3 Tuesday, June 19, 2012 11:43 AM

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-4
7
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de los neumáticos y luego le-
vante el scooter de forma que las dos
ruedas queden por encima del suelo.
Alternativamente, gire un poco las rue-
das cada mes para evitar que los neu-
máticos se degraden en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-26.NOTAEfectúe todas las reparaciones necesarias
antes de guardar el scooter.
U16PS3S0.book Page 4 Tuesday, June 19, 2012 11:43 AM

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2175 mm (85.6 in)
Anchura total:
785 mm (30.9 in)
Altura total:
1475 mm (58.1 in)
Altura del asiento:
790 mm (31.1 in)
Distancia entre ejes:
1455 mm (57.3 in)
Holgura mínima al suelo:
165 mm (6.50 in)
Radio de giro mínimo:
2300 mm (90.6 in)Peso:Peso en orden de marcha:
167 kg (368 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo
Cilindrada:
124 cm³
Calibre × Carrera:
52.0 × 58.6 mm (2.05 × 2.31 in)
Relación de compresión:
11.20 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE 10W-30, 10W-40, 15W-40, 20W-40 o
20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Con repuesto de filtro de aceite:
1.50 L (1.59 US qt, 1.32 Imp.qt)Aceite de la transmisión final:Tipo:
Aceite de motor SAE 10W-30 tipo SE
Cantidad:
0.21 L (0.22 US qt, 0.18 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.20 L (0.21 US qt, 0.18 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
1.02 L (1.08 US qt, 0.90 Imp.qt)
Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
10.5 L (2.77 US gal, 2.31 Imp.gal)
Cantidad de reserva de combustible:
2.7 L (0.72 US gal, 0.60 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
1B91 00Bujía(s):Fabricante/modelo:
NGK/CPR9EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Automático centrífugo en secoTransmisión:Relación de reducción primaria:
1.000
Transmisión final:
Engranaje
Relación de reducción secundaria:
41/14 × 44/12 (10.73)
Tipo de transmisión:
Correa trapezoidal automáticaChasis:Tipo de bastidor:
Bastidor en J

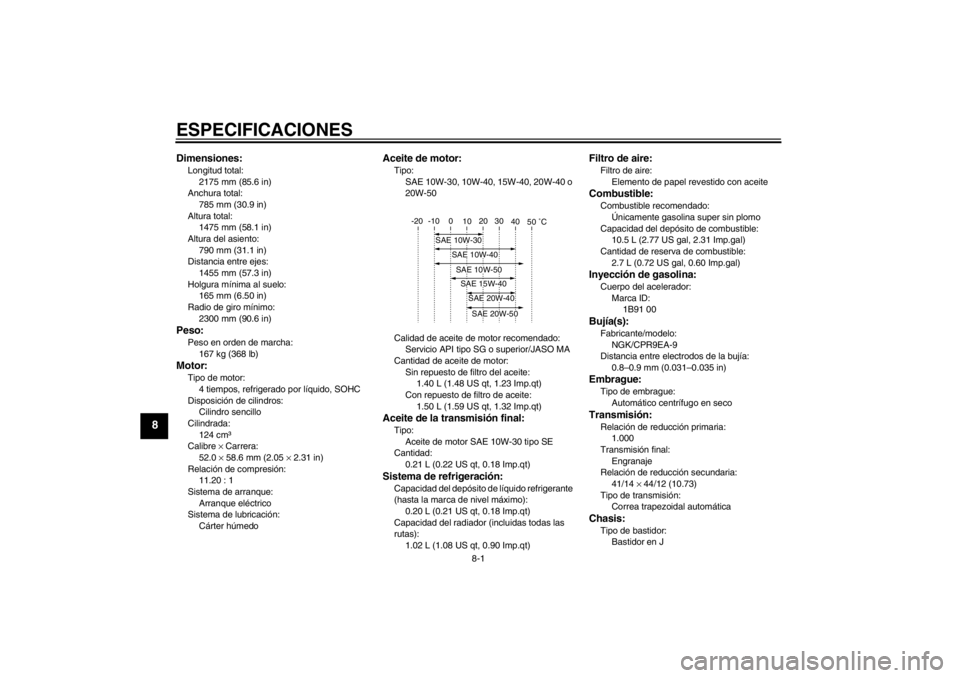

-20 -10 0
10 20 30
40
50 C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U16PS3S0.book Page 1 Tuesday, June 19, 2012 11:43 AM

ESPECIFICACIONES
8-2
8
Ángulo del eje delantero:
26.00 °
Base del ángulo de inclinación:
96 mm (3.8 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70-16 M/C 57P
Fabricante/modelo:
PIRELLI/SPORT DEMON FRONTNeumático trasero:Tipo:
Sin cámara
Tamaño:
140/70-15 M/C 69P
Fabricante/modelo:
PIRELLI/SPORT DEMONCarga:Carga máxima:
185 kg (408 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
170 kPa (1.70 kgf/cm², 25 psi)
Trasero:
190 kPa (1.90 kgf/cm², 28 psi)
Condiciones de carga:
90–185 kg (198–408 lb)Delantero:
180 kPa (1.80 kgf/cm², 26 psi)
Trasero:
200 kPa (2.00 kgf/cm², 29 psi)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
16 M/C x MT3.00Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
15 M/C x MT4.00Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido de frenos especificado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano izquierda
Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceiteTrayectoria de la rueda:
100.0 mm (3.94 in)
Suspensión trasera:Tipo:
Basculante unitaria
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
105.0 mm (4.13 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Magneto CABatería:Modelo:
GTX9-BS
Voltaje, capacidad:
12 V, 8.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro de luz de cruce:
12 V, 55.0 W × 1
Faro de luz de carretera:
12 V, 55.0 W × 1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
U16PS3S0.book Page 2 Tuesday, June 19, 2012 11:43 AM

ESPECIFICACIONES
8-3
8
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Testigo de luz de carretera:
LED
Luz indicadora de intermitencia:
LED x 2
Luz de aviso del nivel de gasolina:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LEDFusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
10.0 A
Fusible de la ECU:
5.0 A
Fusible de repuesto:
5.0 A
U16PS3S0.book Page 3 Tuesday, June 19, 2012 11:43 AM
