YAMAHA XCITY 250 2007 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2007, Model line: XCITY 250, Model: YAMAHA XCITY 250 2007Pages: 78, PDF-Größe: 1.93 MB

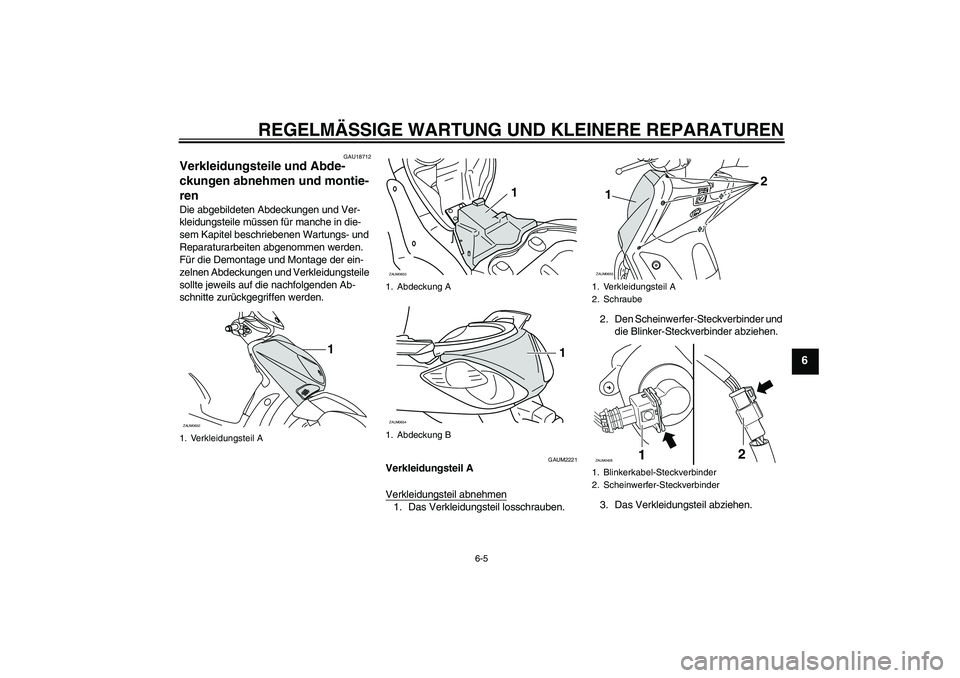

Page 41 of 78
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6
GAU18712
Verkleidungsteile und Abde-
ckungen abnehmen und montie-
ren Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAUM2221
Verkleidungsteil A
Verkleidungsteil abnehmen1. Das Verkleidungsteil losschrauben.2. Den Scheinwerfer-Steckverbinder und
die Blinker-Steckverbinder abziehen.
3. Das Verkleidungsteil abziehen.
1. Verkleidungsteil AZAUM0652
1
1. Abdeckung A
1. Abdeckung BZAUM0653
1
ZAUM0654
1
1. Verkleidungsteil A
2. Schraube
1. Blinkerkabel-Steckverbinder
2. Scheinwerfer-SteckverbinderZAUM0655
2
1
12
ZAUM0428

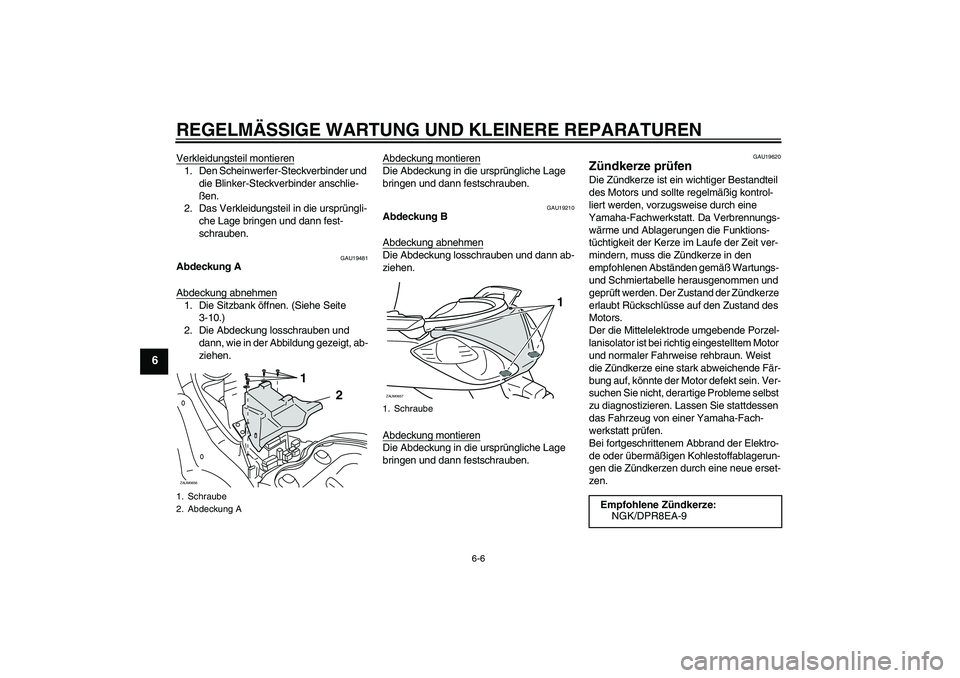

Page 42 of 78
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
Verkleidungsteil montieren1. Den Scheinwerfer-Steckverbinder und
die Blinker-Steckverbinder anschlie-
ßen.
2. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
GAU19481
Abdeckung A
Abdeckung abnehmen1. Die Sitzbank öffnen. (Siehe Seite
3-10.)
2. Die Abdeckung losschrauben und
dann, wie in der Abbildung gezeigt, ab-
ziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19210
Abdeckung B
Abdeckung abnehmenDie Abdeckung losschrauben und dann ab-
ziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19620
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit ver-
mindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündkerze
erlaubt Rückschlüsse auf den Zustand des
Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Motor
und normaler Fahrweise rehbraun. Weist
die Zündkerze eine stark abweichende Fär-
bung auf, könnte der Motor defekt sein. Ver-
suchen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerzen durch eine neue erset-
zen.
1. Schraube
2. Abdeckung AZAUM0656
1
2
1. SchraubeZAUM0657
1
Empfohlene Zündkerze:
NGK/DPR8EA-9

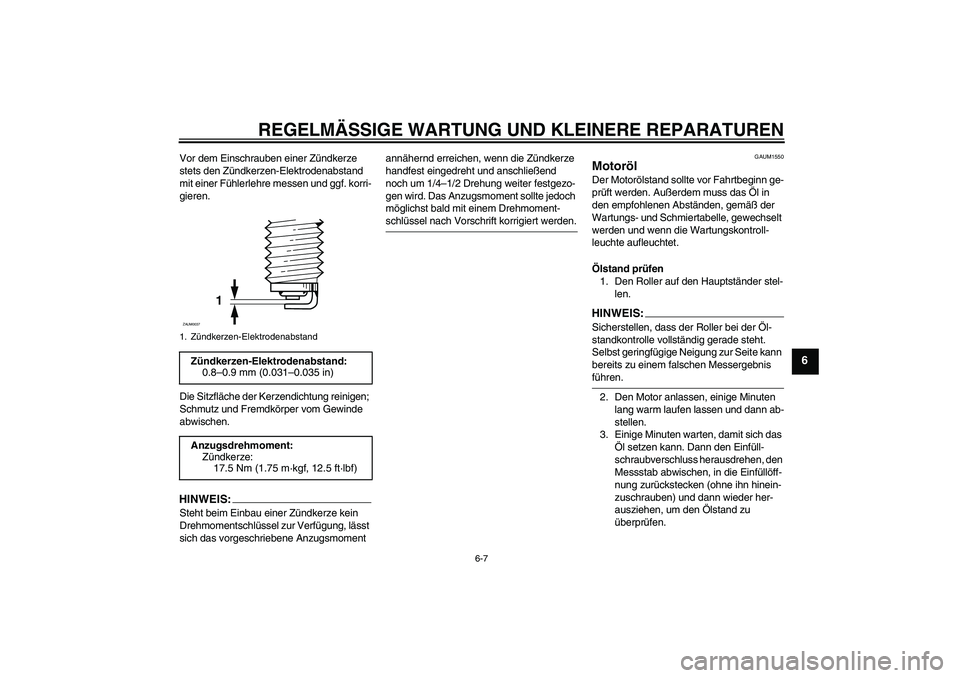

Page 43 of 78
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
GAUM1550
Motoröl Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem muss das Öl in
den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewechselt
werden und wenn die Wartungskontroll-
leuchte aufleuchtet.
Ölstand prüfen
1. Den Roller auf den Hauptständer stel-
len.HINWEI
S:
Sicherstellen, dass der Roller bei der Öl-
standkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite kann
bereits zu einem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen, den
Messstab abwischen, in die Einfüllöff-
nung zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder her-
ausziehen, um den Ölstand zu
überprüfen.
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsdrehmoment:
Zündkerze:
17.5 Nm (1.75 m·kgf, 12.5 ft·lbf)
1
ZAUM0037

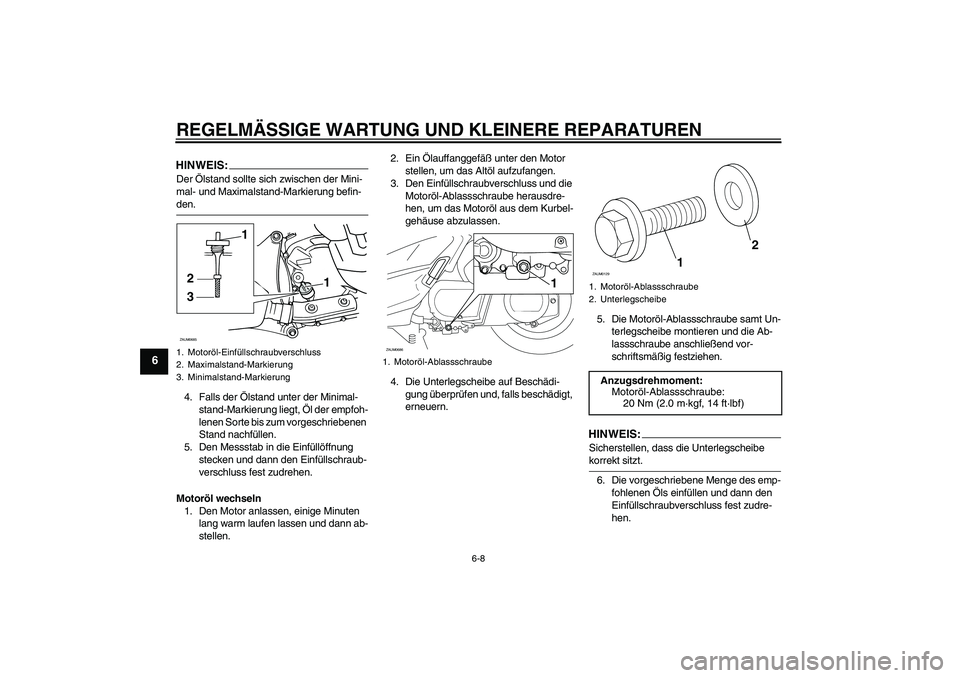

Page 44 of 78
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6
HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Motoröl wechseln
1. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube herausdre-
hen, um das Motoröl aus dem Kurbel-
gehäuse abzulassen.
4. Die Unterlegscheibe auf Beschädi-
gung überprüfen und, falls beschädigt,
erneuern.5. Die Motoröl-Ablassschraube samt Un-
terlegscheibe montieren und die Ab-
lassschraube anschließend vor-
schriftsmäßig festziehen.
HINWEIS:Sicherstellen, dass die Unterlegscheibe korrekt sitzt.
6. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
1. Motoröl-Einfüllschraubverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
321ZAUM0685
1. Motoröl-Ablassschraube
11
ZAUM0686
1. Motoröl-Ablassschraube
2. UnterlegscheibeAnzugsdrehmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
12
ZAUM0129

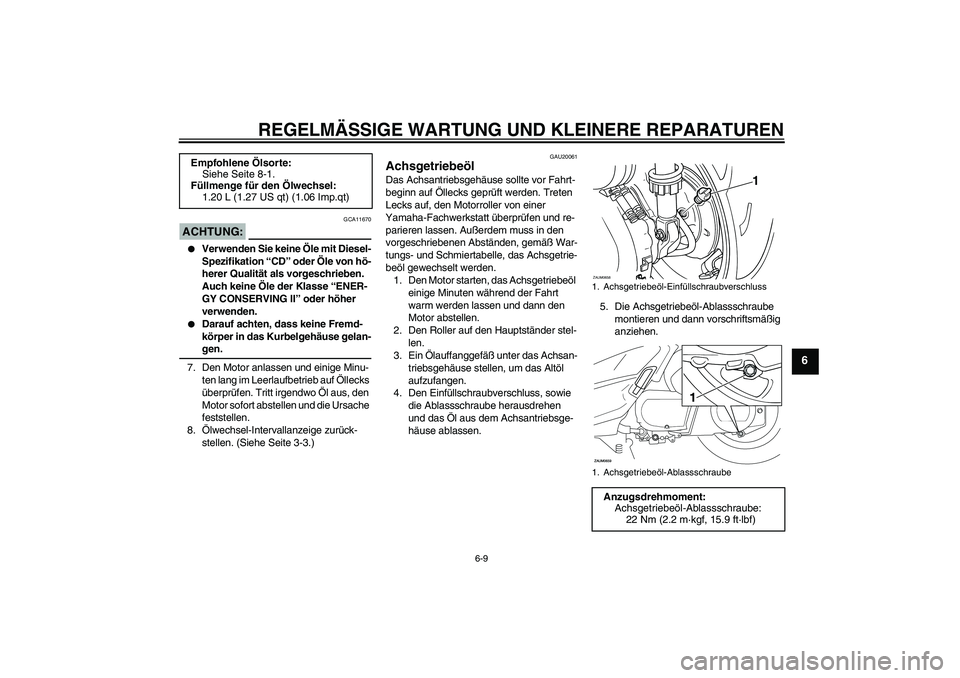

Page 45 of 78
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6
ACHTUNG:
GCA11670
Verwenden Sie keine Öle mit Diesel-
Spezifikation “CD” oder Öle von hö-
herer Qualität als vorgeschrieben.
Auch keine Öle der Klasse “ENER-
GY CONSERVING II” oder höher
verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse gelan-gen.
7. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
8.Ölwechsel-Intervallanzeige zurück-
stellen. (Siehe Seite 3-3.)
GAU20061
Achsgetriebeöl Das Achsantriebsgehäuse sollte vor Fahrt-
beginn auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß War-
tungs- und Schmiertabelle, das Achsgetrie-
beöl gewechselt werden.
1. Den Motor starten, das Achsgetriebeöl
einige Minuten während der Fahrt
warm werden lassen und dann den
Motor abstellen.
2. Den Roller auf den Hauptständer stel-
len.
3. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
4. Den Einfüllschraubverschluss, sowie
die Ablassschraube herausdrehen
und das Öl aus dem Achsantriebsge-
häuse ablassen.5. Die Achsgetriebeöl-Ablassschraube
montieren und dann vorschriftsmäßig
anziehen. Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge für den Ölwechsel:
1.20 L (1.27 US qt) (1.06 Imp.qt)
1. Achsgetriebeöl-Einfüllschraubverschluss
1. Achsgetriebeöl-Ablassschraube
Anzugsdrehmoment:
Achsgetriebeöl-Ablassschraube:
22 Nm (2.2 m·kgf, 15.9 ft·lbf)
1
ZAUM0658

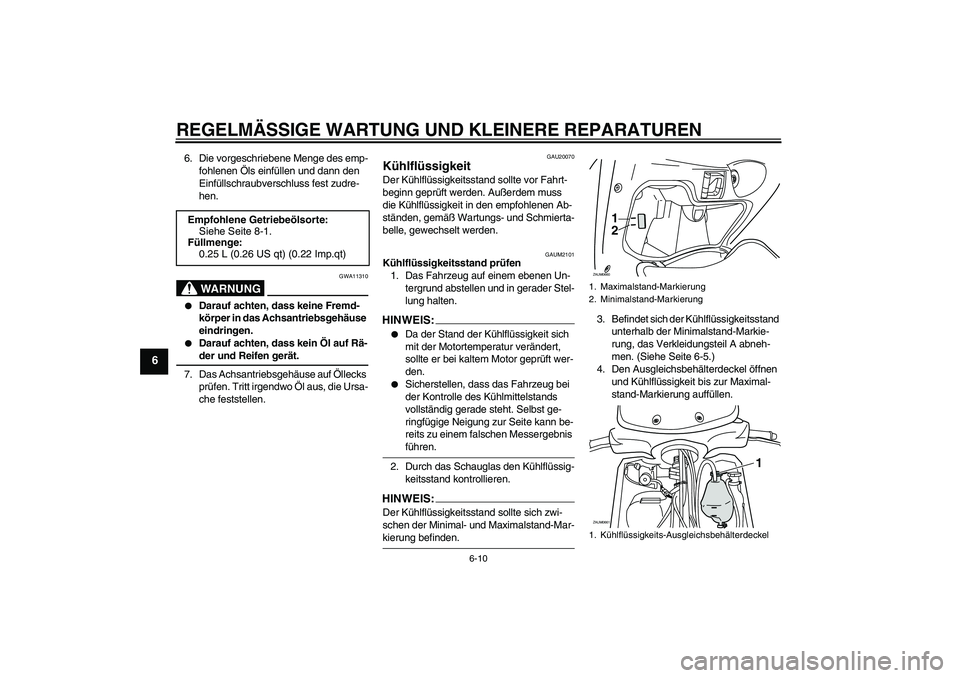

Page 46 of 78
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6
6. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
WARNUNG
GWA11310
Darauf achten, dass keine Fremd-
körper in das Achsantriebsgehäuse
eindringen.
Darauf achten, dass kein Öl auf Rä-der und Reifen gerät.
7. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ursa-
che feststellen.
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUM2101
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis führen.
2. Durch das Schauglas den Kühlflüssig-
keitsstand kontrollieren.
HINWEIS:Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-kierung befinden.3. Befindet sich der Kühlflüssigkeitsstand
unterhalb der Minimalstand-Markie-
rung, das Verkleidungsteil A abneh-
men. (Siehe Seite 6-5.)
4. Den Ausgleichsbehälterdeckel öffnen
und Kühlflüssigkeit bis zur Maximal-
stand-Markierung auffüllen. Empfohlene Getriebeölsorte:
Siehe Seite 8-1.
Füllmenge:
0.25 L (0.26 US qt) (0.22 Imp.qt)
1. Maximalstand-Markierung
2. Minimalstand-Markierung
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
2
ZAUM0660
1
ZAUM0661

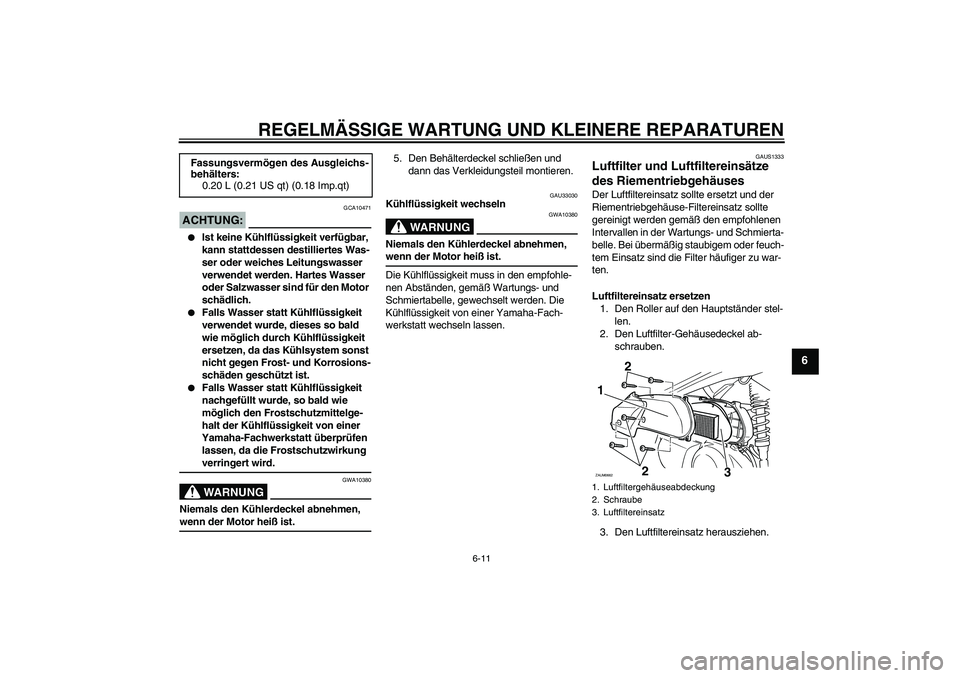

Page 47 of 78
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
ACHTUNG:
GCA10471
Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.
Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da das Kühlsystem sonst
nicht gegen Frost- und Korrosions-
schäden geschützt ist.
Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.5. Den Behälterdeckel schließen und
dann das Verkleidungsteil montieren.
GAU33030
Kühlflüssigkeit wechseln
WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen.
GAUS1333
Luftfilter und Luftfiltereinsätze
des Riementriebgehäuses Der Luftfiltereinsatz sollte ersetzt und der
Riementriebgehäuse-Filtereinsatz sollte
gereinigt werden gemäß den empfohlenen
Intervallen in der Wartungs- und Schmierta-
belle. Bei übermäßig staubigem oder feuch-
tem Einsatz sind die Filter häufiger zu war-
ten.
Luftfiltereinsatz ersetzen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.
3. Den Luftfiltereinsatz herausziehen. Fassungsvermögen des Ausgleichs-
behälters:
0.20 L (0.21 US qt) (0.18 Imp.qt)1. Luftfiltergehäuseabdeckung
2. Schraube
3. Luftfiltereinsatz1
2 2ZAUM0662
3
Page 48 of 78

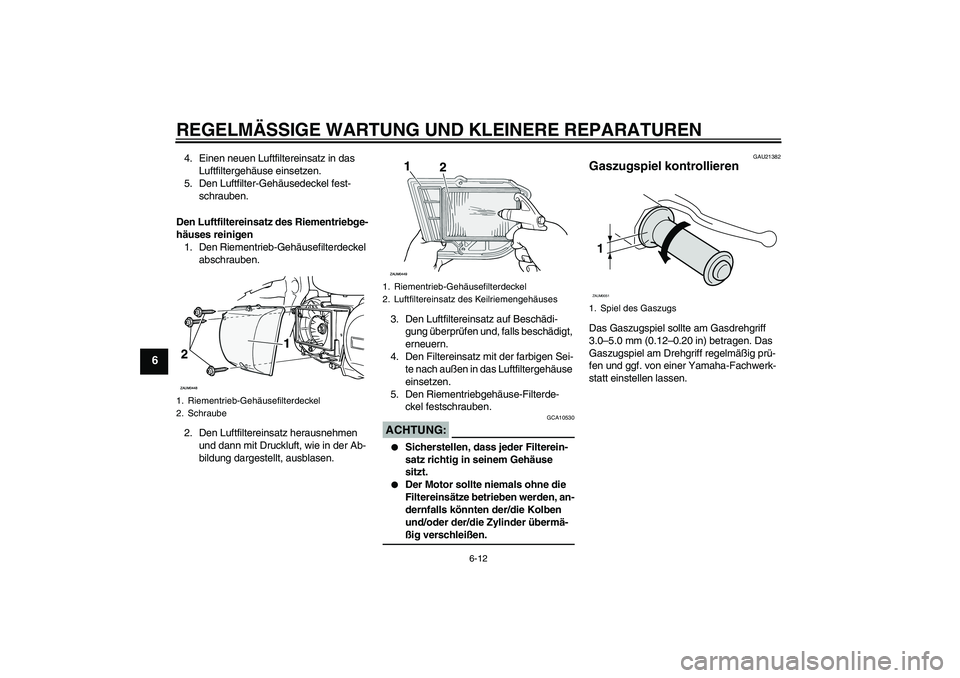

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
Den Luftfiltereinsatz des Riementriebge-
häuses reinigen
1. Den Riementrieb-Gehäusefilterdeckel
abschrauben.
2. Den Luftfiltereinsatz herausnehmen
und dann mit Druckluft, wie in der Ab-
bildung dargestellt, ausblasen.3. Den Luftfiltereinsatz auf Beschädi-
gung überprüfen und, falls beschädigt,
erneuern.
4. Den Filtereinsatz mit der farbigen Sei-
te nach außen in das Luftfiltergehäuse
einsetzen.
5. Den Riementriebgehäuse-Filterde-
ckel festschrauben.
ACHTUNG:
GCA10530
Sicherstellen, dass jeder Filterein-
satz richtig in seinem Gehäuse
sitzt.
Der Motor sollte niemals ohne die
Filtereinsätze betrieben werden, an-
dernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
GAU21382
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
1. Riementrieb-Gehäusefilterdeckel
2. Schraube
1. Riementrieb-Gehäusefilterdeckel
2. Luftfiltereinsatz des Keilriemengehäuses
1. Spiel des Gaszugs1ZAUM0051
Page 49 of 78

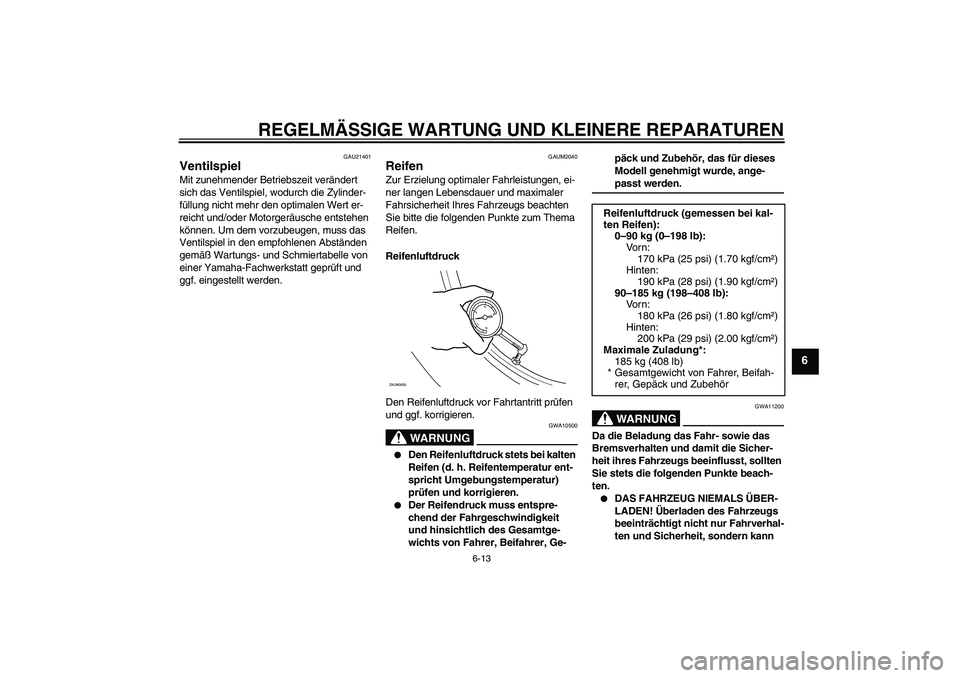

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAUM2040
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit Ihres Fahrzeugs beachten
Sie bitte die folgenden Punkte zum Thema
Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA10500
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.WARNUNG
GWA11200
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit ihres Fahrzeugs beeinflusst, sollten
Sie stets die folgenden Punkte beach-
ten.
DAS FAHRZEUG NIEMALS ÜBER-
LADEN! Überladen des Fahrzeugs
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
ZAUM0053
Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
170 kPa (25 psi) (1.70 kgf/cm²)
Hinten:
190 kPa (28 psi) (1.90 kgf/cm²)
90–185 kg (198–408 lb):
Vo r n :
180 kPa (26 psi) (1.80 kgf/cm²)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm²)
Maximale Zuladung*:
185 kg (408 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
Page 50 of 78

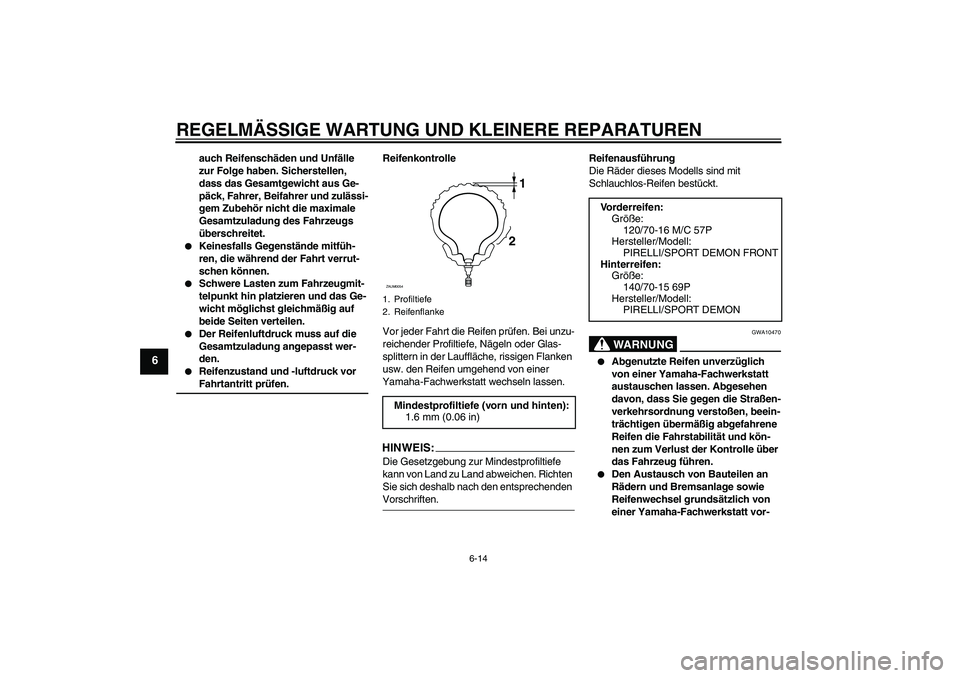

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen,
dass das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zulässi-
gem Zubehör nicht die maximale
Gesamtzuladung des Fahrzeugs
überschreitet.
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
Schwere Lasten zum Fahrzeugmit-
telpunkt hin platzieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
Der Reifenluftdruck muss auf die
Gesamtzuladung angepasst wer-
den.
Reifenzustand und -luftdruck vor Fahrtantritt prüfen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften.Reifenausführung
Die Räder dieses Modells sind mit
Schlauchlos-Reifen bestückt.
WARNUNG
GWA10470
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
1. Profiltiefe
2. ReifenflankeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
1
2
ZAUM0054
Vorderreifen:
Größe:
120/70-16 M/C 57P
Hersteller/Modell:
PIRELLI/SPORT DEMON FRONT
Hinterreifen:
Größe:
140/70-15 69P
Hersteller/Modell:
PIRELLI/SPORT DEMON
