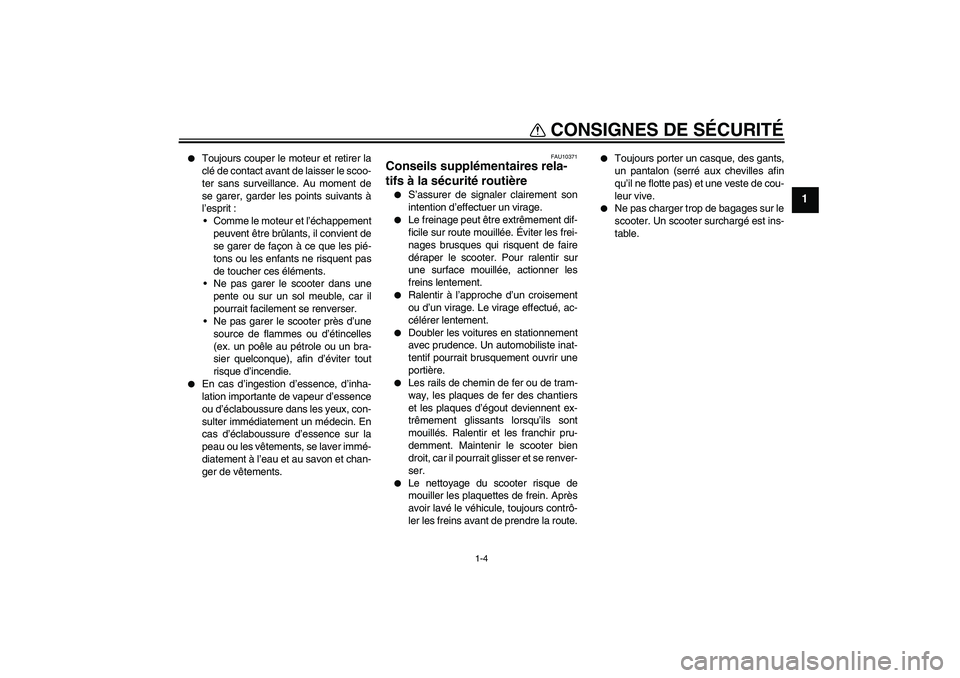

CONSIGNES DE SÉCURITÉ
1-4
1


Toujours couper le moteur et retirer la
clé de contact avant de laisser le scoo-
ter sans surveillance. Au moment de
se garer, garder les points suivants à
l’esprit :
Comme le moteur et l’échappement
peuvent être brûlants, il convient de
se garer de façon à ce que les pié-
tons ou les enfants ne risquent pas
de toucher ces éléments.
Ne pas garer le scooter dans une
pente ou sur un sol meuble, car il
pourrait facilement se renverser.
Ne pas garer le scooter près d’une
source de flammes ou d’étincelles
(ex. un poêle au pétrole ou un bra-
sier quelconque), afin d’éviter tout
risque d’incendie.


En cas d’ingestion d’essence, d’inha-
lation importante de vapeur d’essence
ou d’éclaboussure dans les yeux, con-
sulter immédiatement un médecin. En
cas d’éclaboussure d’essence sur la
peau ou les vêtements, se laver immé-
diatement à l’eau et au savon et chan-
ger de vêtements.
FAU10371
Conseils supplémentaires rela-
tifs à la sécurité routière

S’assurer de signaler clairement son
intention d’effectuer un virage.


Le freinage peut être extrêmement dif-
ficile sur route mouillée. Éviter les frei-
nages brusques qui risquent de faire
déraper le scooter. Pour ralentir sur
une surface mouillée, actionner les
freins lentement.


Ralentir à l’approche d’un croisement
ou d’un virage. Le virage effectué, ac-
célérer lentement.


Doubler les voitures en stationnement
avec prudence. Un automobiliste inat-
tentif pourrait brusquement ouvrir une
portière.


Les rails de chemin de fer ou de tram-
way, les plaques de fer des chantiers
et les plaques d’égout deviennent ex-
trêmement glissants lorsqu’ils sont
mouillés. Ralentir et les franchir pru-
demment. Maintenir le scooter bien
droit, car il pourrait glisser et se renver-
ser.


Le nettoyage du scooter risque de
mouiller les plaquettes de frein. Après
avoir lavé le véhicule, toujours contrô-
ler les freins avant de prendre la route.


Toujours porter un casque, des gants,
un pantalon (serré aux chevilles afin
qu’il ne flotte pas) et une veste de cou-
leur vive.


Ne pas charger trop de bagages sur le
scooter. Un scooter surchargé est ins-
table.

DESCRIPTION
2-1
2
FAU10410

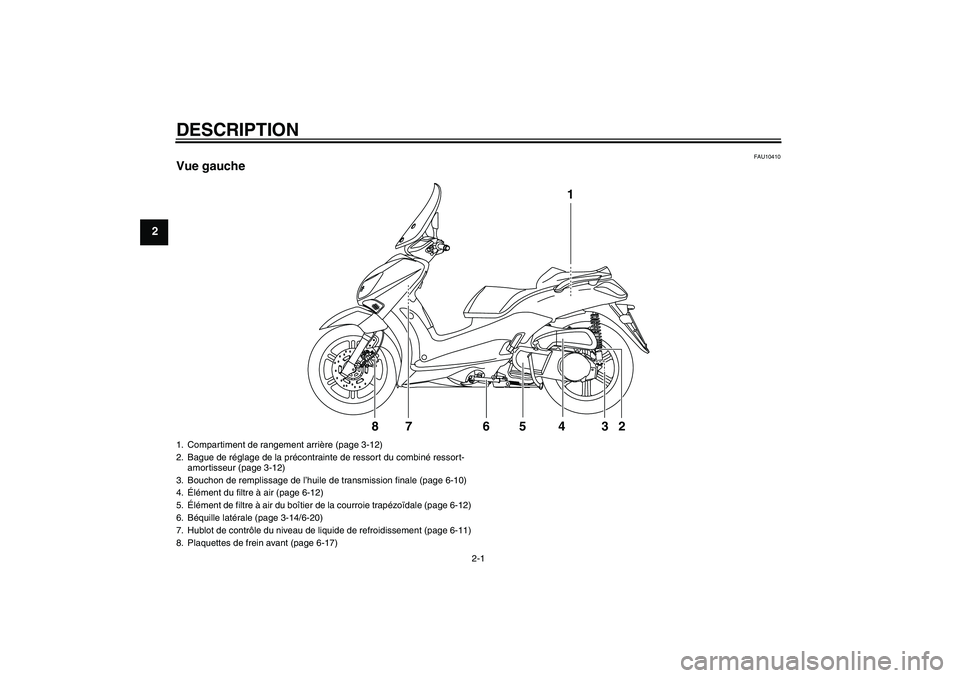

Vue gauche
1
2 3 4 5 76 8
1. Compartiment de rangement arrière (page 3-12)
2. Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-12)
3. Bouchon de remplissage de l’huile de transmission finale (page 6-10)
4.Élément du filtre à air (page 6-12)
5.Élément de filtre à air du boîtier de la courroie trapézoïdale (page 6-12)
6. Béquille latérale (page 3-14/6-20)
7. Hublot de contrôle du niveau de liquide de refroidissement (page 6-11)
8. Plaquettes de frein avant (page 6-17)

DESCRIPTION
2-2
2
FAU10420

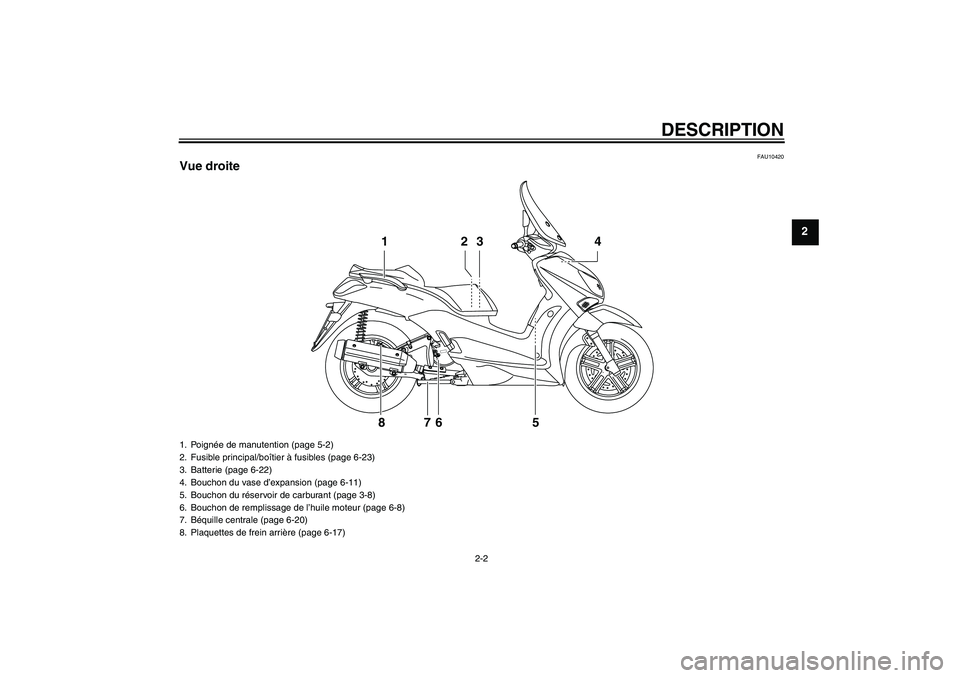

Vue droite
2 13 4
5 6 7 8
1. Poignée de manutention (page 5-2)
2. Fusible principal/boîtier à fusibles (page 6-23)
3. Batterie (page 6-22)
4. Bouchon du vase d’expansion (page 6-11)
5. Bouchon du réservoir de carburant (page 3-8)
6. Bouchon de remplissage de l’huile moteur (page 6-8)
7. Béquille centrale (page 6-20)
8. Plaquettes de frein arrière (page 6-17)

DESCRIPTION
2-3
2
FAU10430

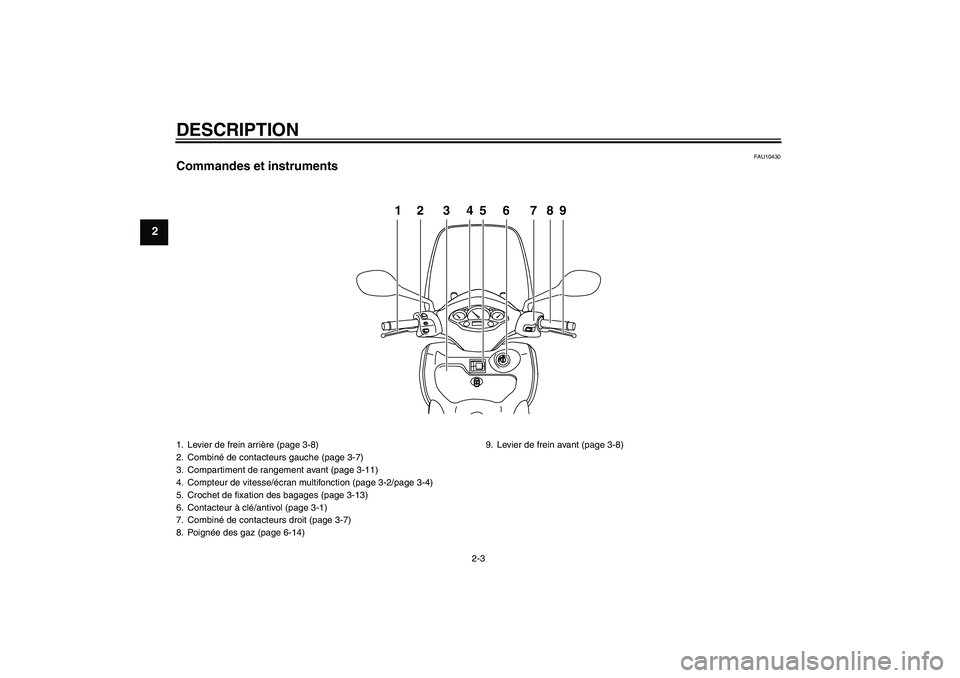

Commandes et instruments
PUSHOPEN
12 3456 789
1. Levier de frein arrière (page 3-8)
2. Combiné de contacteurs gauche (page 3-7)
3. Compartiment de rangement avant (page 3-11)
4. Compteur de vitesse/écran multifonction (page 3-2/page 3-4)
5. Crochet de fixation des bagages (page 3-13)
6. Contacteur à clé/antivol (page 3-1)
7. Combiné de contacteurs droit (page 3-7)
8. Poignée des gaz (page 6-14)9. Levier de frein avant (page 3-8)

COMMANDES ET INSTRUMENTS
3-1
3
FAU10460

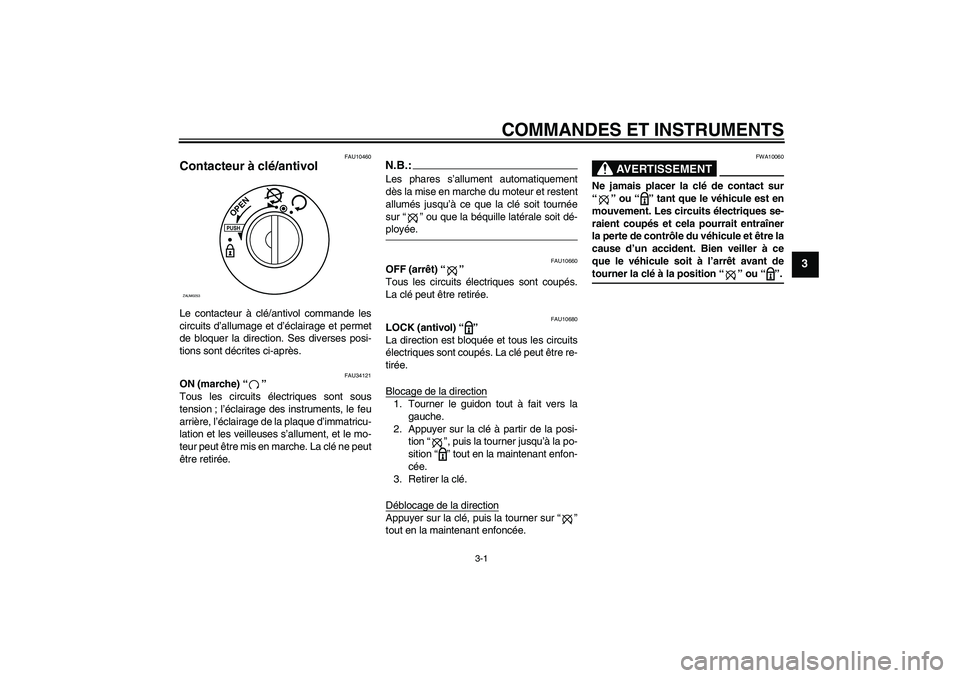

Contacteur à clé/antivol Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.
FAU34121
ON (marche) “”
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatricu-
lation et les veilleuses s’allument, et le mo-
teur peut être mis en marche. La clé ne peut
être retirée.
N.B.:Les phares s’allument automatiquement
dès la mise en marche du moteur et restent
allumés jusqu’à ce que la clé soit tournée
sur “” ou que la béquille latérale soit dé-ployée.
FAU10660
OFF (arrêt) “”
Tous les circuits électriques sont coupés.
La clé peut être retirée.
FAU10680
LOCK (antivol) “”
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
Blocage de la direction1. Tourner le guidon tout à fait vers la
gauche.
2. Appuyer sur la clé à partir de la posi-
tion “”, puis la tourner jusqu’à la po-
sition “” tout en la maintenant enfon-
cée.
3. Retirer la clé.
Déblocage de la directionAppuyer sur la clé, puis la tourner sur “”
tout en la maintenant enfoncée.
AVERTISSEMENT
FWA10060
Ne jamais placer la clé de contact sur
“” ou “” tant que le véhicule est en
mouvement. Les circuits électriques se-
raient coupés et cela pourrait entraîner
la perte de contrôle du véhicule et être la
cause d’un accident. Bien veiller à ce
que le véhicule soit à l’arrêt avant detourner la clé à la position “” ou “”.
PUSHOPEN
ZAUM0253

COMMANDES ET INSTRUMENTS
3-2
3
FAU11003

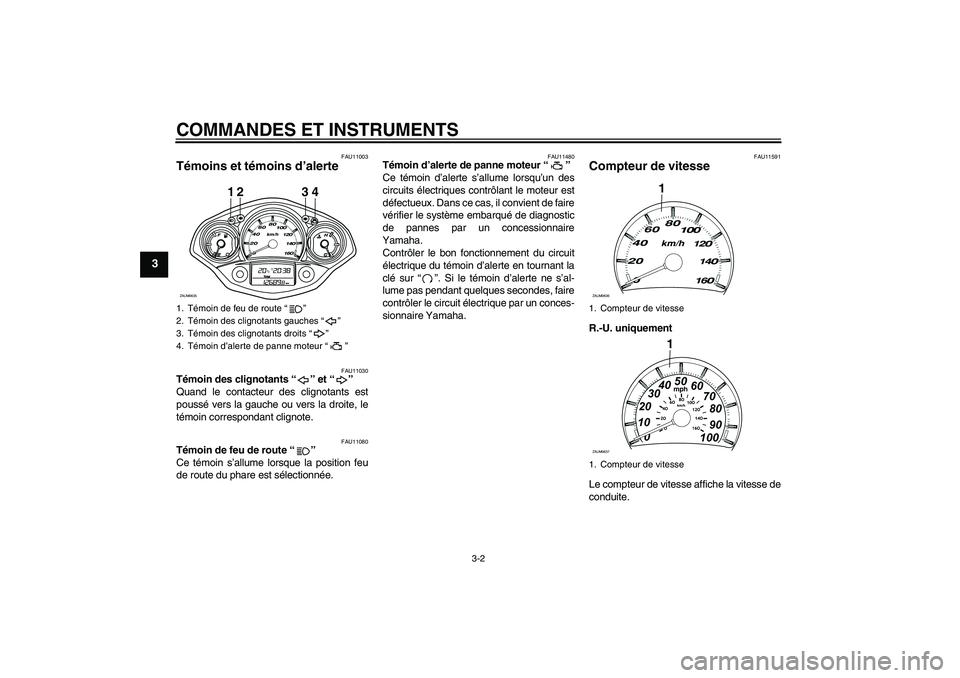

Témoins et témoins d’alerte
FAU11030
Témoin des clignotants “” et “”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11080
Témoin de feu de route “”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11480
Témoin d’alerte de panne moteur “”
Ce témoin d’alerte s’allume lorsqu’un des
circuits électriques contrôlant le moteur est
défectueux. Dans ce cas, il convient de faire
vérifier le système embarqué de diagnostic
de pannes par un concessionnaire
Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “”. Si le témoin d’alerte ne s’al-
lume pas pendant quelques secondes, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
FAU11591
Compteur de vitesse R.-U. uniquement
Le compteur de vitesse affiche la vitesse de
conduite.
1. Témoin de feu de route “”
2. Témoin des clignotants gauches “”
3. Témoin des clignotants droits “”
4. Témoin d’alerte de panne moteur “”
12 3 4
ZAUM0635
1. Compteur de vitesse
1. Compteur de vitesse
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637

COMMANDES ET INSTRUMENTS
3-3
3
FAUM1470

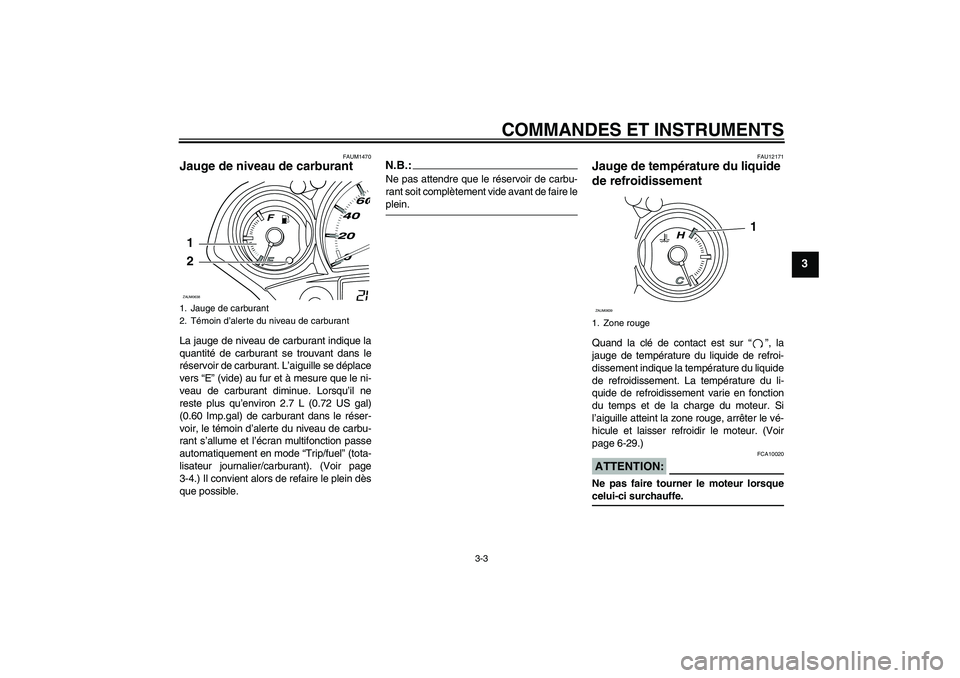

Jauge de niveau de carburant La jauge de niveau de carburant indique la
quantité de carburant se trouvant dans le
réservoir de carburant. L’aiguille se déplace
vers “E” (vide) au fur et à mesure que le ni-
veau de carburant diminue. Lorsqu’il ne
reste plus qu’environ 2.7 L (0.72 US gal)
(0.60 Imp.gal) de carburant dans le réser-
voir, le témoin d’alerte du niveau de carbu-
rant s’allume et l’écran multifonction passe
automatiquement en mode “Trip/fuel” (tota-
lisateur journalier/carburant). (Voir page
3-4.) Il convient alors de refaire le plein dès
que possible.
N.B.:Ne pas attendre que le réservoir de carbu-
rant soit complètement vide avant de faire leplein.
FAU12171
Jauge de température du liquide
de refroidissement Quand la clé de contact est sur “”, la
jauge de température du liquide de refroi-
dissement indique la température du liquide
de refroidissement. La température du li-
quide de refroidissement varie en fonction
du temps et de la charge du moteur. Si
l’aiguille atteint la zone rouge, arrêter le vé-
hicule et laisser refroidir le moteur. (Voir
page 6-29.)ATTENTION:
FCA10020
Ne pas faire tourner le moteur lorsquecelui-ci surchauffe.
1. Jauge de carburant
2. Témoin d’alerte du niveau de carburant1
2ZAUM0638
1. Zone rouge
1
ZAUM0639

COMMANDES ET INSTRUMENTS
3-4
3
FAUM2050

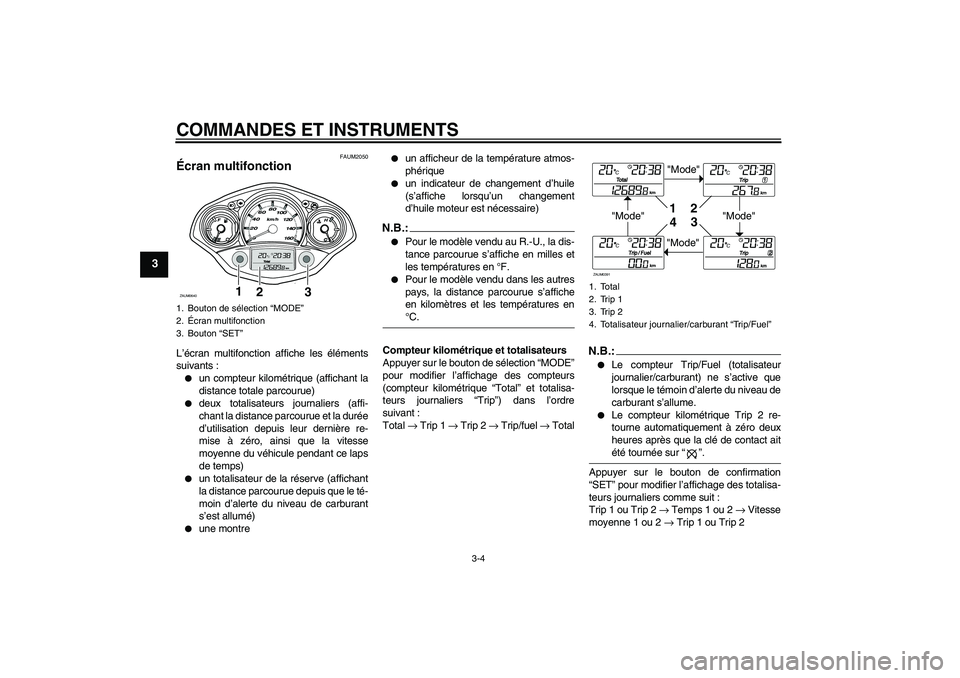

Écran multifonction L’écran multifonction affiche les éléments
suivants :

un compteur kilométrique (affichant la
distance totale parcourue)


deux totalisateurs journaliers (affi-
chant la distance parcourue et la durée
d’utilisation depuis leur dernière re-
mise à zéro, ainsi que la vitesse
moyenne du véhicule pendant ce laps
de temps)


un totalisateur de la réserve (affichant
la distance parcourue depuis que le té-
moin d’alerte du niveau de carburant
s’est allumé)


une montre


un afficheur de la température atmos-
phérique


un indicateur de changement d’huile
(s’affiche lorsqu’un changement
d’huile moteur est nécessaire)
N.B.:

Pour le modèle vendu au R.-U., la dis-
tance parcourue s’affiche en milles et
les températures en °F.


Pour le modèle vendu dans les autres
pays, la distance parcourue s’affiche
en kilomètres et les températures en°C.
Compteur kilométrique et totalisateurs
Appuyer sur le bouton de sélection “MODE”
pour modifier l’affichage des compteurs
(compteur kilométrique “Total” et totalisa-
teurs journaliers “Trip”) dans l’ordre
suivant :
Total → Trip 1 → Trip 2 → Trip/fuel → Total
N.B.:

Le compteur Trip/Fuel (totalisateur
journalier/carburant) ne s’active que
lorsque le témoin d’alerte du niveau de
carburant s’allume.


Le compteur kilométrique Trip 2 re-
tourne automatiquement à zéro deux
heures après que la clé de contact aitété tournée sur “”.
Appuyer sur le bouton de confirmation
“SET” pour modifier l’affichage des totalisa-
teurs journaliers comme suit :
Trip 1 ou Trip 2 → Temps 1 ou 2 → Vitesse
moyenne 1 ou 2 → Trip 1 ou Trip 2
1. Bouton de sélection “MODE”
2.Écran multifonction
3. Bouton “SET”
1
2
3
ZAUM0640
1. Total
2. Trip 1
3. Trip 2
4. Totalisateur journalier/carburant “Trip/Fuel”
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391

COMMANDES ET INSTRUMENTS
3-5
3

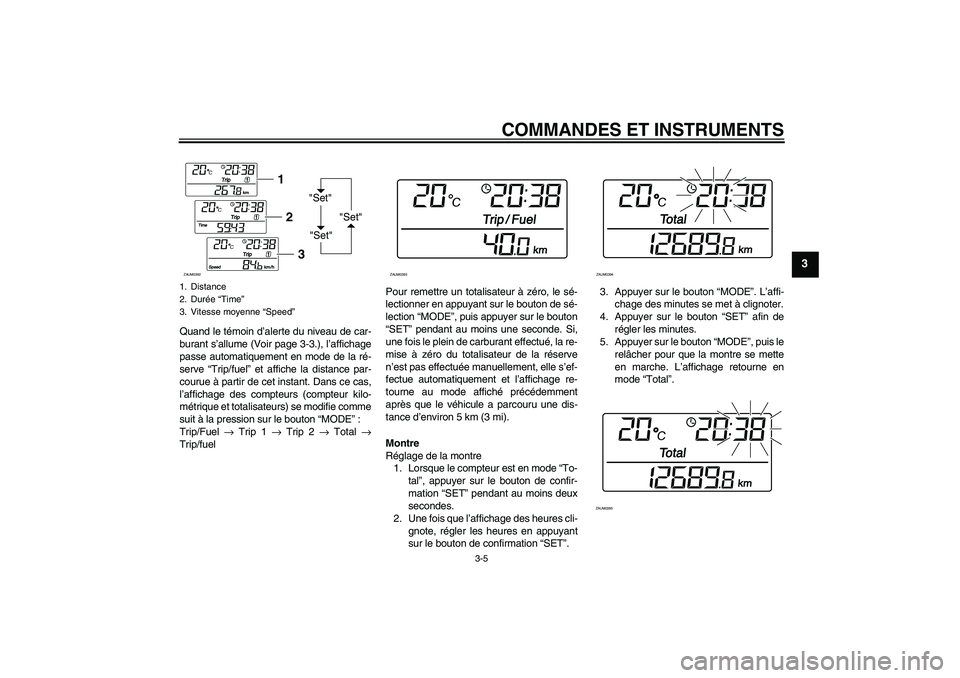

Quand le témoin d’alerte du niveau de car-
burant s’allume (Voir page 3-3.), l’affichage
passe automatiquement en mode de la ré-
serve “Trip/fuel” et affiche la distance par-
courue à partir de cet instant. Dans ce cas,
l’affichage des compteurs (compteur kilo-
métrique et totalisateurs) se modifie comme
suit à la pression sur le bouton “MODE”:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuelPour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “MODE”, puis appuyer sur le bouton
“SET” pendant au moins une seconde. Si,
une fois le plein de carburant effectué, la re-
mise à zéro du totalisateur de la réserve
n’est pas effectuée manuellement, elle s’ef-
fectue automatiquement et l’affichage re-
tourne au mode affiché précédemment
après que le véhicule a parcouru une dis-
tance d’environ 5 km (3 mi).
Montre
Réglage de la montre
1. Lorsque le compteur est en mode “To-
tal”, appuyer sur le bouton de confir-
mation “SET” pendant au moins deux
secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton de confirmation “SET”.3. Appuyer sur le bouton “MODE”. L’affi-
chage des minutes se met à clignoter.
4. Appuyer sur le bouton “SET” afin de
régler les minutes.
5. Appuyer sur le bouton “MODE”, puis le
relâcher pour que la montre se mette
en marche. L’affichage retourne en
mode “Total”.1. Distance
2. Durée “Time”
3. Vitesse moyenne “Speed”
"Set"
"Set""Set"
12
3
ZAUM0392
ZAUM0393
ZAUM0394ZAUM0395

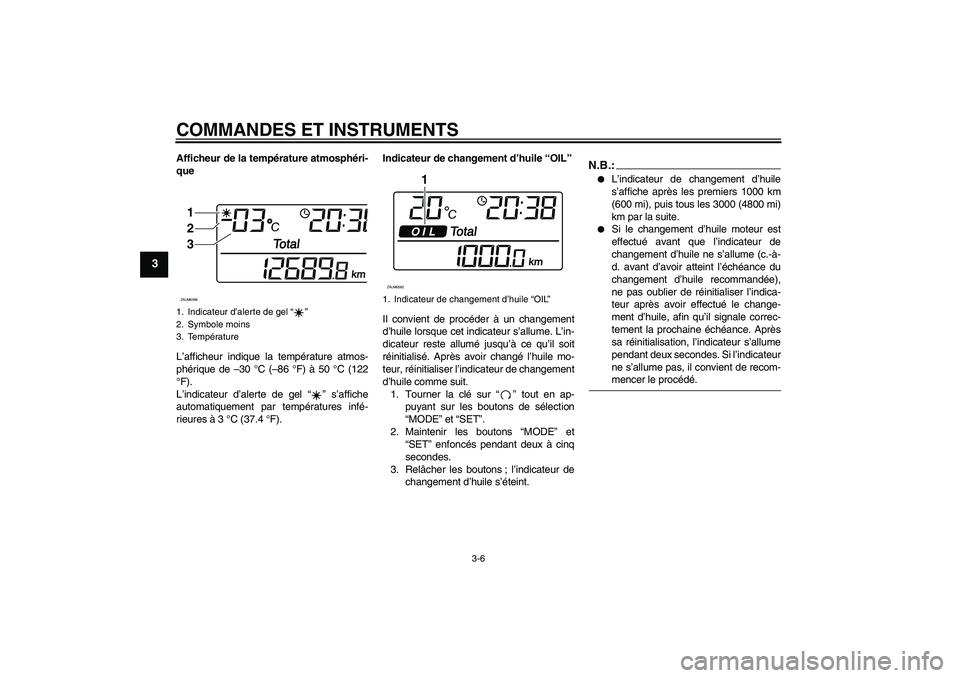

COMMANDES ET INSTRUMENTS
3-6
3
Afficheur de la température atmosphéri-
que
L’afficheur indique la température atmos-
phérique de –30 °C (–86 °F) à 50 °C (122
°F).
L’indicateur d’alerte de gel “” s’affiche
automatiquement par températures infé-
rieures à 3 °C (37.4 °F).Indicateur de changement d’huile “OIL”
Il convient de procéder à un changement
d’huile lorsque cet indicateur s’allume. L’in-
dicateur reste allumé jusqu’à ce qu’il soit
réinitialisé. Après avoir changé l’huile mo-
teur, réinitialiser l’indicateur de changement
d’huile comme suit.
1. Tourner la clé sur “” tout en ap-
puyant sur les boutons de sélection
“MODE” et “SET”.
2. Maintenir les boutons “MODE” et
“SET” enfoncés pendant deux à cinq
secondes.
3. Relâcher les boutons ; l’indicateur de
changement d’huile s’éteint.
N.B.:

L’indicateur de changement d’huile
s’affiche après les premiers 1000 km
(600 mi), puis tous les 3000 (4800 mi)
km par la suite.


Si le changement d’huile moteur est
effectué avant que l’indicateur de
changement d’huile ne s’allume (c.-à-
d. avant d’avoir atteint l’échéance du
changement d’huile recommandée),
ne pas oublier de réinitialiser l’indica-
teur après avoir effectué le change-
ment d’huile, afin qu’il signale correc-
tement la prochaine échéance. Après
sa réinitialisation, l’indicateur s’allume
pendant deux secondes. Si l’indicateur
ne s’allume pas, il convient de recom-mencer le procédé.
1. Indicateur d’alerte de gel “”
2. Symbole moins
3. Température1
2
3ZAUM0396
1. Indicateur de changement d’huile “OIL”
1
ZAUM0582
