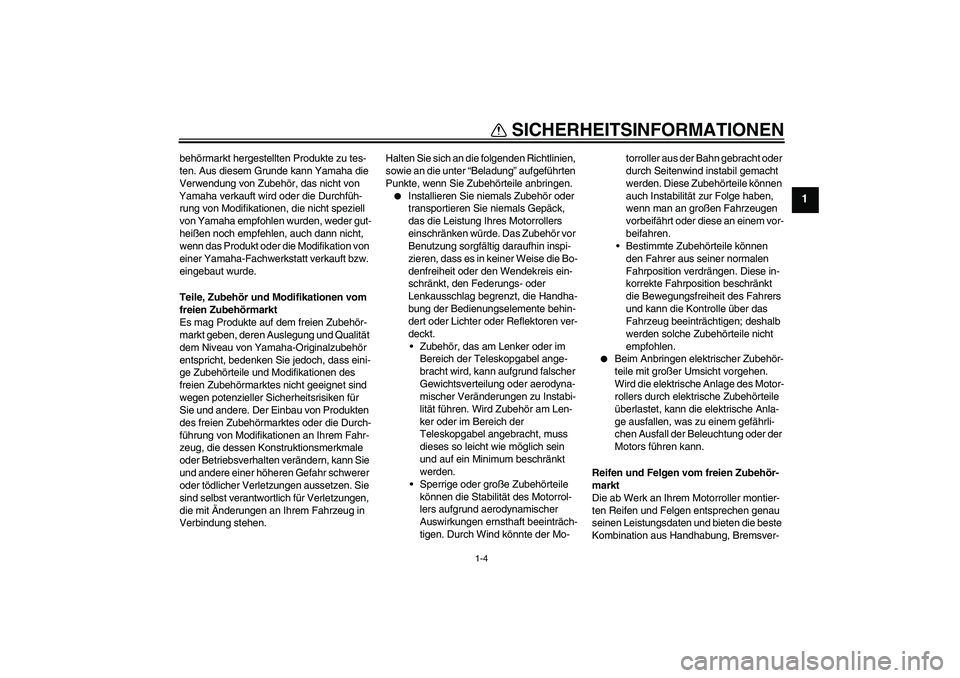

SICHERHEITSINFORMATIONEN
1-4
1
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder gut-
heißen noch empfehlen, auch dann nicht,
wenn das Produkt oder die Modifikation von
einer Yamaha-Fachwerkstatt verkauft bzw.
eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Qualität
dem Niveau von Yamaha-Originalzubehör
entspricht, bedenken Sie jedoch, dass eini-
ge Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.


Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrollers
einschränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren ver-
deckt.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am Len-
ker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.
Sperrige oder große Zubehörteile
können die Stabilität des Motorrol-
lers aufgrund aerodynamischer
Auswirkungen ernsthaft beeinträch-
tigen. Durch Wind könnte der Mo-torroller aus der Bahn gebracht oder
durch Seitenwind instabil gemacht
werden. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.


Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die elektrische Anlage des Motor-
rollers durch elektrische Zubehörteile
überlastet, kann die elektrische Anla-
ge ausfallen, was zu einem gefährli-
chen Ausfall der Beleuchtung oder der
Motors führen kann.
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorroller montier-
ten Reifen und Felgen entsprechen genau
seinen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
U5B2G1G0.book Page 4 Monday, July 21, 2008 9:59 AM

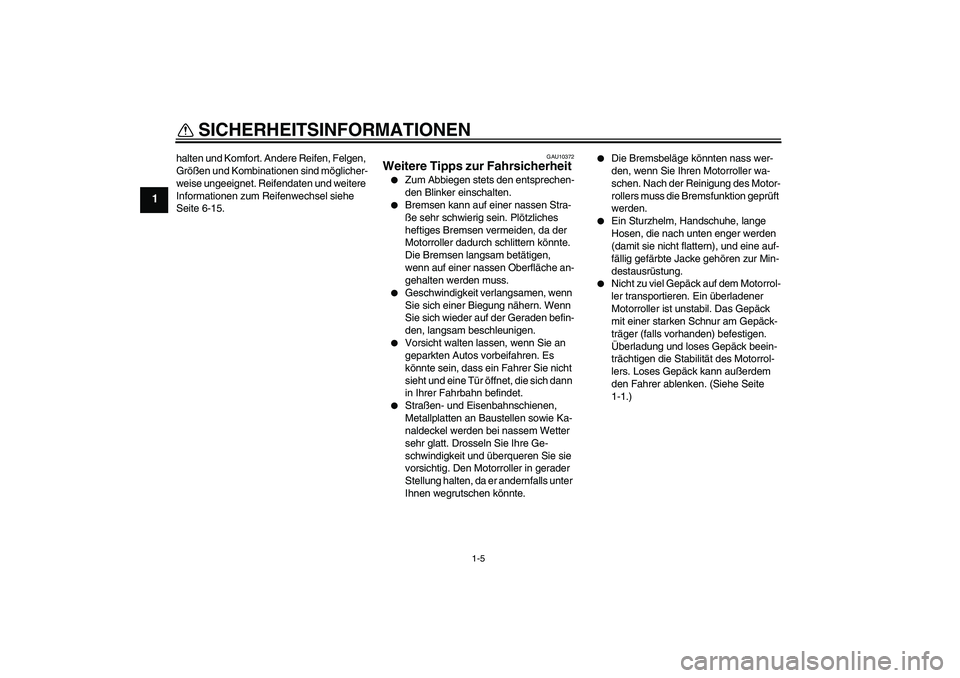

SICHERHEITSINFORMATIONEN
1-5
1
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 6-15.
GAU10372
Weitere Tipps zur Fahrsicherheit

Zum Abbiegen stets den entsprechen-
den Blinker einschalten.


Bremsen kann auf einer nassen Stra-
ße sehr schwierig sein. Plötzliches
heftiges Bremsen vermeiden, da der
Motorroller dadurch schlittern könnte.
Die Bremsen langsam betätigen,
wenn auf einer nassen Oberfläche an-
gehalten werden muss.


Geschwindigkeit verlangsamen, wenn
Sie sich einer Biegung nähern. Wenn
Sie sich wieder auf der Geraden befin-
den, langsam beschleunigen.


Vorsicht walten lassen, wenn Sie an
geparkten Autos vorbeifahren. Es
könnte sein, dass ein Fahrer Sie nicht
sieht und eine Tür öffnet, die sich dann
in Ihrer Fahrbahn befindet.


Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie Ka-
naldeckel werden bei nassem Wetter
sehr glatt. Drosseln Sie Ihre Ge-
schwindigkeit und überqueren Sie sie
vorsichtig. Den Motorroller in gerader
Stellung halten, da er andernfalls unter
Ihnen wegrutschen könnte.


Die Bremsbeläge könnten nass wer-
den, wenn Sie Ihren Motorroller wa-
schen. Nach der Reinigung des Motor-
rollers muss die Bremsfunktion geprüft
werden.


Ein Sturzhelm, Handschuhe, lange
Hosen, die nach unten enger werden
(damit sie nicht flattern), und eine auf-
fällig gefärbte Jacke gehören zur Min-
destausrüstung.


Nicht zu viel Gepäck auf dem Motorrol-
ler transportieren. Ein überladener
Motorroller ist unstabil. Das Gepäck
mit einer starken Schnur am Gepäck-
träger (falls vorhanden) befestigen.
Überladung und loses Gepäck beein-
trächtigen die Stabilität des Motorrol-
lers. Loses Gepäck kann außerdem
den Fahrer ablenken. (Siehe Seite
1-1.)
U5B2G1G0.book Page 5 Monday, July 21, 2008 9:59 AM

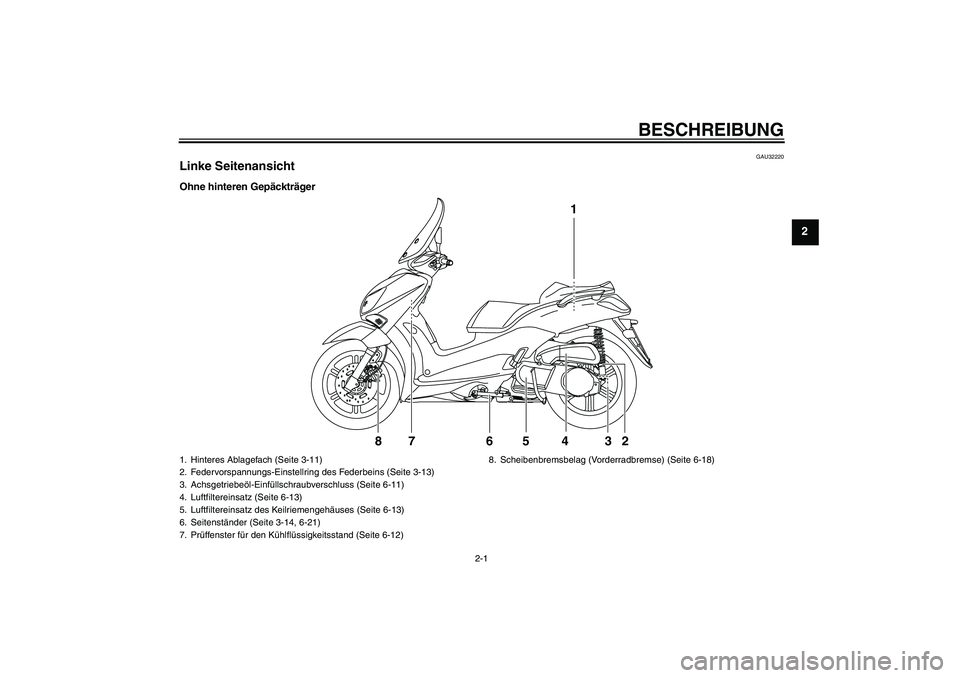

BESCHREIBUNG
2-1
2
GAU32220
Linke SeitenansichtOhne hinteren Gepäckträger
1
2 3 4 5 76 8
1. Hinteres Ablagefach (Seite 3-11)
2. Federvorspannungs-Einstellring des Federbeins (Seite 3-13)
3. Achsgetriebeöl-Einfüllschraubverschluss (Seite 6-11)
4. Luftfiltereinsatz (Seite 6-13)
5. Luftfiltereinsatz des Keilriemengehäuses (Seite 6-13)
6. Seitenständer (Seite 3-14, 6-21)
7. Prüffenster für den Kühlflüssigkeitsstand (Seite 6-12)8. Scheibenbremsbelag (Vorderradbremse) (Seite 6-18)
U5B2G1G0.book Page 1 Monday, July 21, 2008 9:59 AM

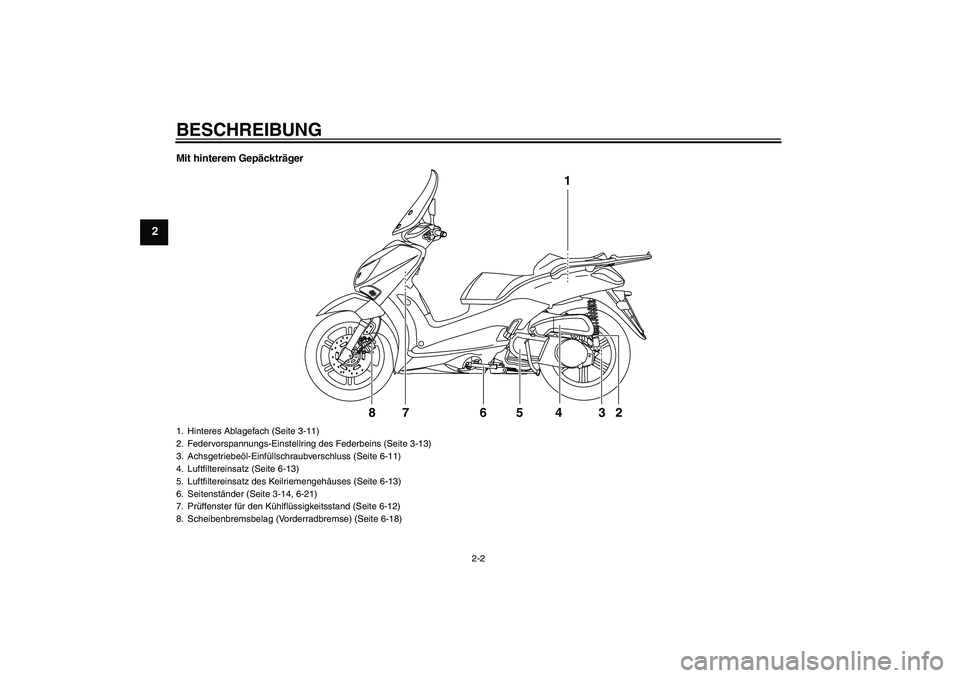

BESCHREIBUNG
2-2
2
Mit hinterem Gepäckträger
1
2 3 4 5 76 8
1. Hinteres Ablagefach (Seite 3-11)
2. Federvorspannungs-Einstellring des Federbeins (Seite 3-13)
3. Achsgetriebeöl-Einfüllschraubverschluss (Seite 6-11)
4. Luftfiltereinsatz (Seite 6-13)
5. Luftfiltereinsatz des Keilriemengehäuses (Seite 6-13)
6. Seitenständer (Seite 3-14, 6-21)
7. Prüffenster für den Kühlflüssigkeitsstand (Seite 6-12)
8. Scheibenbremsbelag (Vorderradbremse) (Seite 6-18)U5B2G1G0.book Page 2 Monday, July 21, 2008 9:59 AM

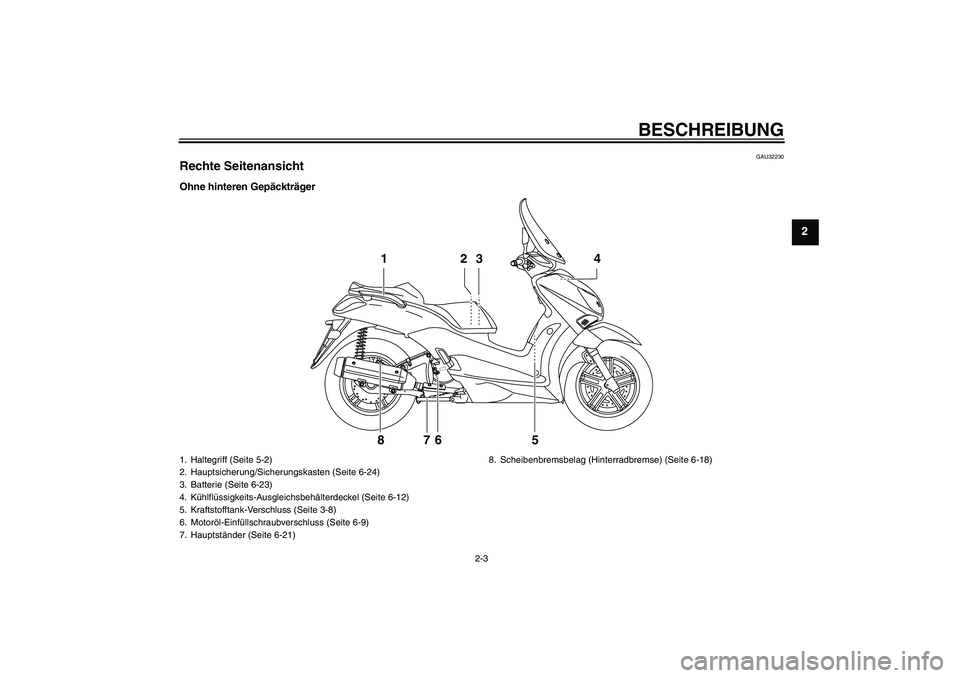

BESCHREIBUNG
2-3
2
GAU32230
Rechte SeitenansichtOhne hinteren Gepäckträger
2 13 4
5 6 7 8
1. Haltegriff (Seite 5-2)
2. Hauptsicherung/Sicherungskasten (Seite 6-24)
3. Batterie (Seite 6-23)
4. Kühlflüssigkeits-Ausgleichsbehälterdeckel (Seite 6-12)
5. Kraftstofftank-Verschluss (Seite 3-8)
6. Motoröl-Einfüllschraubverschluss (Seite 6-9)
7. Hauptständer (Seite 6-21)8. Scheibenbremsbelag (Hinterradbremse) (Seite 6-18)
U5B2G1G0.book Page 3 Monday, July 21, 2008 9:59 AM

BESCHREIBUNG
2-4
2

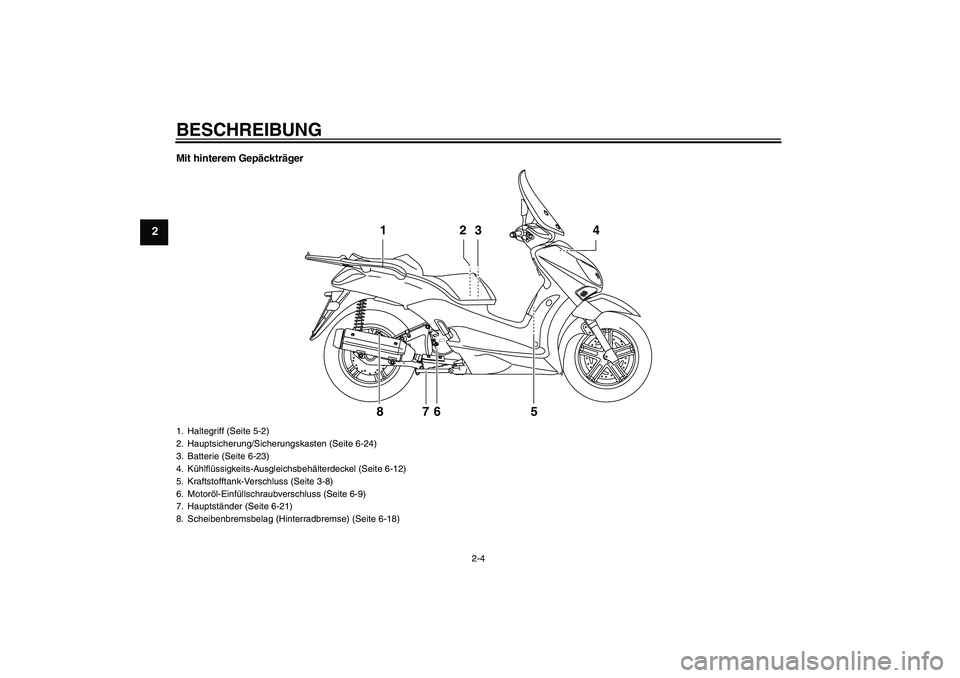

Mit hinterem Gepäckträger
2 13 4
5 6 7 8
1. Haltegriff (Seite 5-2)
2. Hauptsicherung/Sicherungskasten (Seite 6-24)
3. Batterie (Seite 6-23)
4. Kühlflüssigkeits-Ausgleichsbehälterdeckel (Seite 6-12)
5. Kraftstofftank-Verschluss (Seite 3-8)
6. Motoröl-Einfüllschraubverschluss (Seite 6-9)
7. Hauptständer (Seite 6-21)
8. Scheibenbremsbelag (Hinterradbremse) (Seite 6-18)U5B2G1G0.book Page 4 Monday, July 21, 2008 9:59 AM

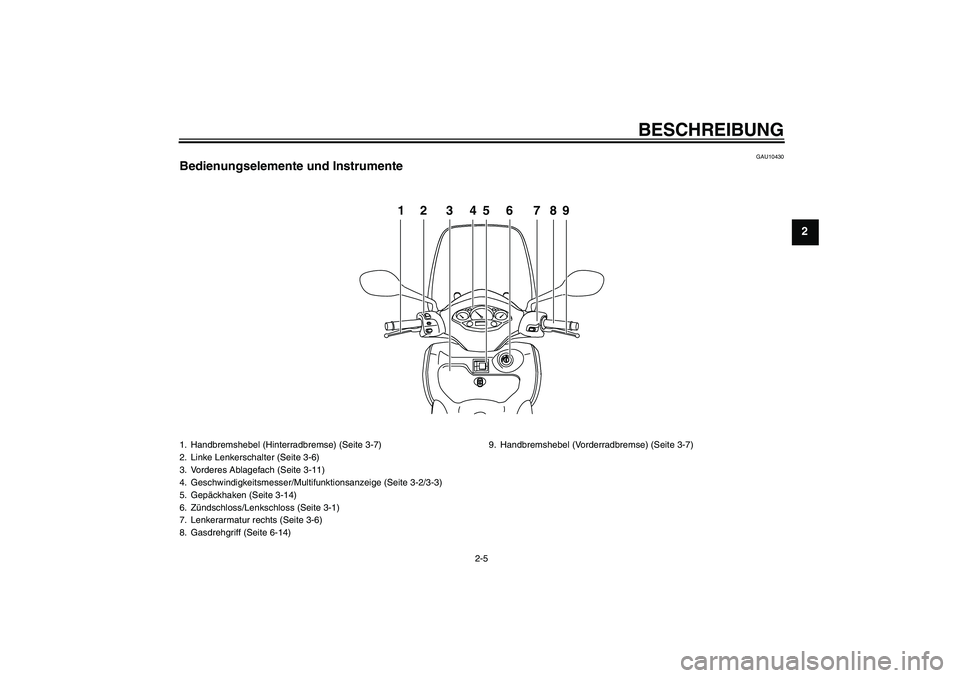

BESCHREIBUNG
2-5
2
GAU10430
Bedienungselemente und Instrumente
PUSHOPEN
12 3456 789
1. Handbremshebel (Hinterradbremse) (Seite 3-7)
2. Linke Lenkerschalter (Seite 3-6)
3. Vorderes Ablagefach (Seite 3-11)
4. Geschwindigkeitsmesser/Multifunktionsanzeige (Seite 3-2/3-3)
5. Gepäckhaken (Seite 3-14)
6. Zündschloss/Lenkschloss (Seite 3-1)
7. Lenkerarmatur rechts (Seite 3-6)
8. Gasdrehgriff (Seite 6-14)9. Handbremshebel (Vorderradbremse) (Seite 3-7)
U5B2G1G0.book Page 5 Monday, July 21, 2008 9:59 AM

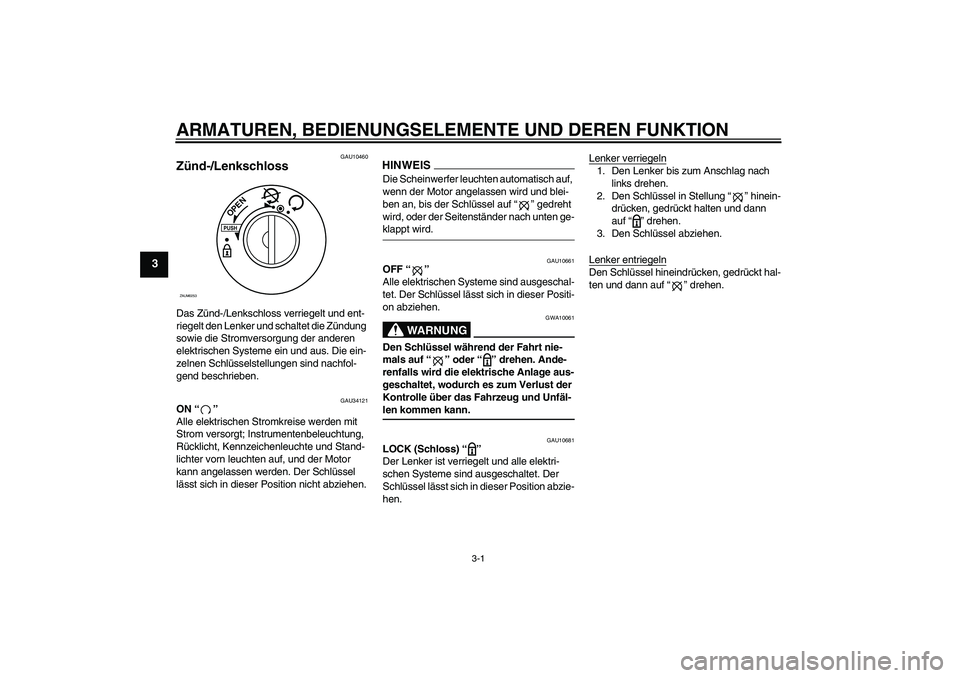

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU10460
Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.
GAU34121
ON“”
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
lichter vorn leuchten auf, und der Motor
kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.
HINWEISDie Scheinwerfer leuchten automatisch auf,
wenn der Motor angelassen wird und blei-
ben an, bis der Schlüssel auf“” gedreht
wird, oder der Seitenständer nach unten ge-klappt wird.
GAU10661
OFF“”
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10061
Den Schlüssel während der Fahrt nie-
mals auf“” oder“” drehen. Ande-
renfalls wird die elektrische Anlage aus-
geschaltet, wodurch es zum Verlust der
Kontrolle über das Fahrzeug und Unfäl-len kommen kann.
GAU10681
LOCK (Schloss)“”
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in Stellung“” hinein-
drücken, gedrückt halten und dann
auf“” drehen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Schlüssel hineindrücken, gedrückt hal-
ten und dann auf“” drehen.
PUSHOPEN
ZAUM0253
U5B2G1G0.book Page 1 Monday, July 21, 2008 9:59 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
GAU11003

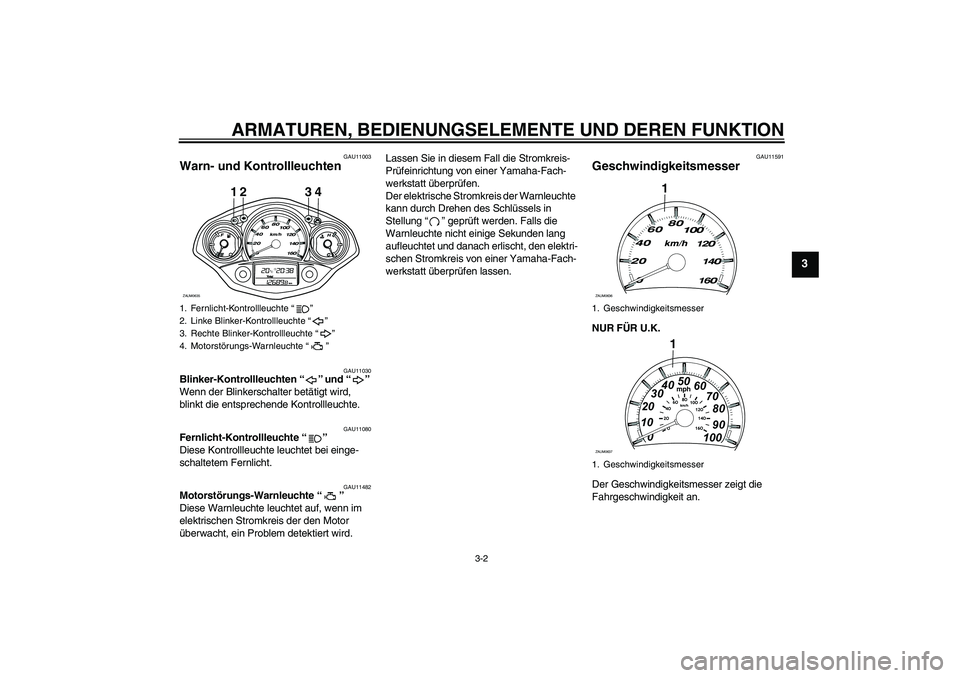

Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrollleuchten“” und“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11080
Fernlicht-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11482
Motorstörungs-Warnleuchte“”
Diese Warnleuchte leuchtet auf, wenn im
elektrischen Stromkreis der den Motor
überwacht, ein Problem detektiert wird. Lassen Sie in diesem Fall die Stromkreis-
Prüfeinrichtung von einer Yamaha-Fach-
werkstatt überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in
Stellung“” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU11591
Geschwindigkeitsmesser NUR FÜR U.K.
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
1. Fernlicht-Kontrollleuchte“”
2. Linke Blinker-Kontrollleuchte“”
3. Rechte Blinker-Kontrollleuchte“”
4. Motorstörungs-Warnleuchte“”
12 3 4
ZAUM0635
1. Geschwindigkeitsmesser
1. Geschwindigkeitsmesser
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
U5B2G1G0.book Page 2 Monday, July 21, 2008 9:59 AM

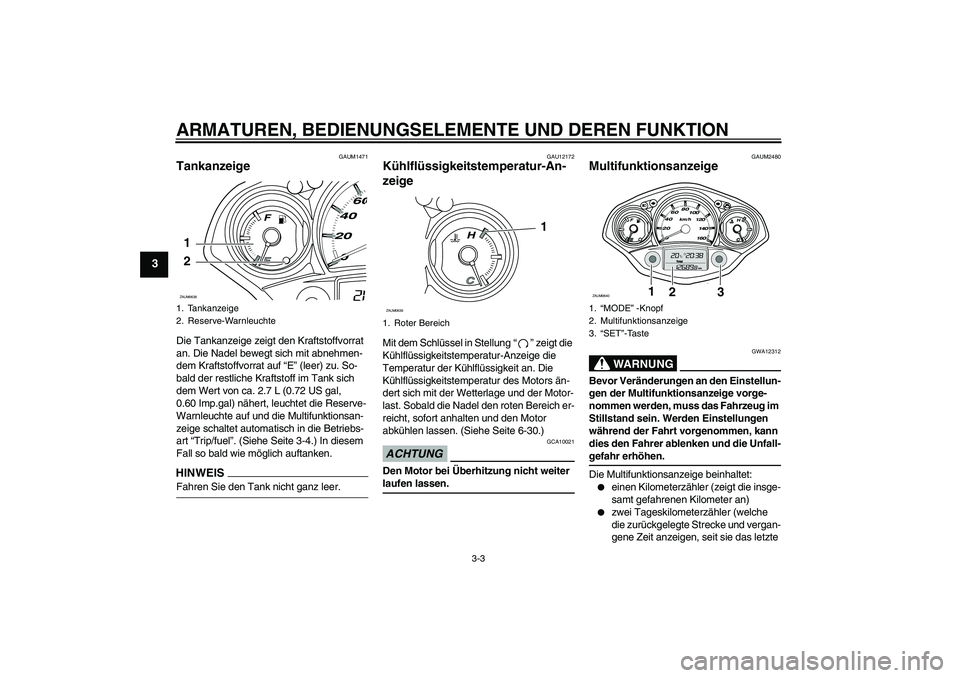

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAUM1471
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Nadel bewegt sich mit abnehmen-
dem Kraftstoffvorrat auf “E” (leer) zu. So-
bald der restliche Kraftstoff im Tank sich
dem Wert von ca. 2.7 L (0.72 US gal,
0.60 Imp.gal) nähert, leuchtet die Reserve-
Warnleuchte auf und die Multifunktionsan-
zeige schaltet automatisch in die Betriebs-
art “Trip/fuel”. (Siehe Seite 3-4.) In diesem
Fall so bald wie möglich auftanken.HINWEISFahren Sie den Tank nicht ganz leer.
GAU12172
Kühlflüssigkeitstemperatur-An-
zeige Mit dem Schlüssel in Stellung“” zeigt die
Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors än-
dert sich mit der Wetterlage und der Motor-
last. Sobald die Nadel den roten Bereich er-
reicht, sofort anhalten und den Motor
abkühlen lassen. (Siehe Seite 6-30.)ACHTUNG
GCA10021
Den Motor bei Überhitzung nicht weiter laufen lassen.
GAUM2480
Multifunktionsanzeige
WARNUNG
GWA12312
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im
Stillstand sein. Werden Einstellungen
während der Fahrt vorgenommen, kann
dies den Fahrer ablenken und die Unfall-gefahr erhöhen.
Die Multifunktionsanzeige beinhaltet:

einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)


zwei Tageskilometerzähler (welche
die zurückgelegte Strecke und vergan-
gene Zeit anzeigen, seit sie das letzte
1. Tankanzeige
2. Reserve-Warnleuchte1
2ZAUM0638
1. Roter Bereich
1
ZAUM0639
1.“MODE” -Knopf
2. Multifunktionsanzeige
3.“SET”-Taste
1
2
3
ZAUM0640
U5B2G1G0.book Page 3 Monday, July 21, 2008 9:59 AM
