Page 31 of 82

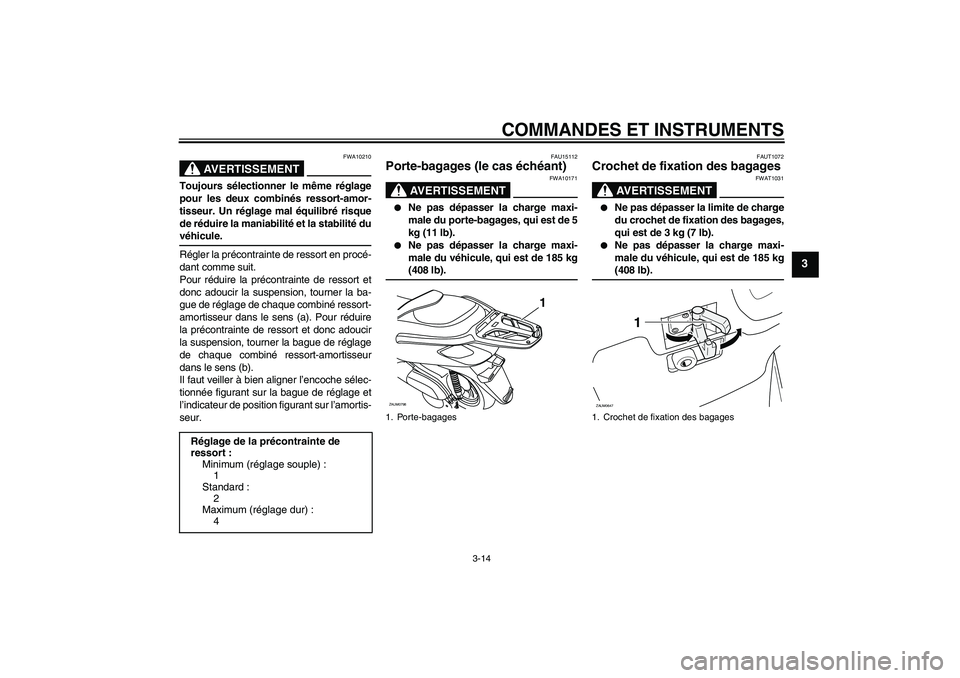

COMMANDES ET INSTRUMENTS
3-14
3
AVERTISSEMENT
FWA10210
Toujours sélectionner le même réglage
pour les deux combinés ressort-amor-
tisseur. Un réglage mal équilibré risque
de réduire la maniabilité et la stabilité duvéhicule.
Régler la précontrainte de ressort en procé-
dant comme suit.
Pour réduire la précontrainte de ressort et
donc adoucir la suspension, tourner la ba-
gue de réglage de chaque combiné ressort-
amortisseur dans le sens (a). Pour réduire
la précontrainte de ressort et donc adoucir
la suspension, tourner la bague de réglage
de chaque combiné ressort-amortisseur
dans le sens (b).
Il faut veiller à bien aligner l’encoche sélec-
tionnée figurant sur la bague de réglage et
l’indicateur de position figurant sur l’amortis-
seur.
FAU15112
Porte-bagages (le cas échéant)
AVERTISSEMENT
FWA10171
Ne pas dépasser la charge maxi-
male du porte-bagages, qui est de 5
kg (11 lb).
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 185 kg(408 lb).
FAUT1072
Crochet de fixation des bagages
AVERTISSEMENT
FWAT1031
Ne pas dépasser la limite de charge
du crochet de fixation des bagages,
qui est de 3 kg (7 lb).
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 185 kg(408 lb).
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
1
Standard :
2
Maximum (réglage dur) :
4
1. Porte-bagagesZAUM0798
1
1. Crochet de fixation des bagages
1
ZAUM0647
U5B2F1F0.book Page 14 Monday, July 21, 2008 9:31 AM
Page 32 of 82

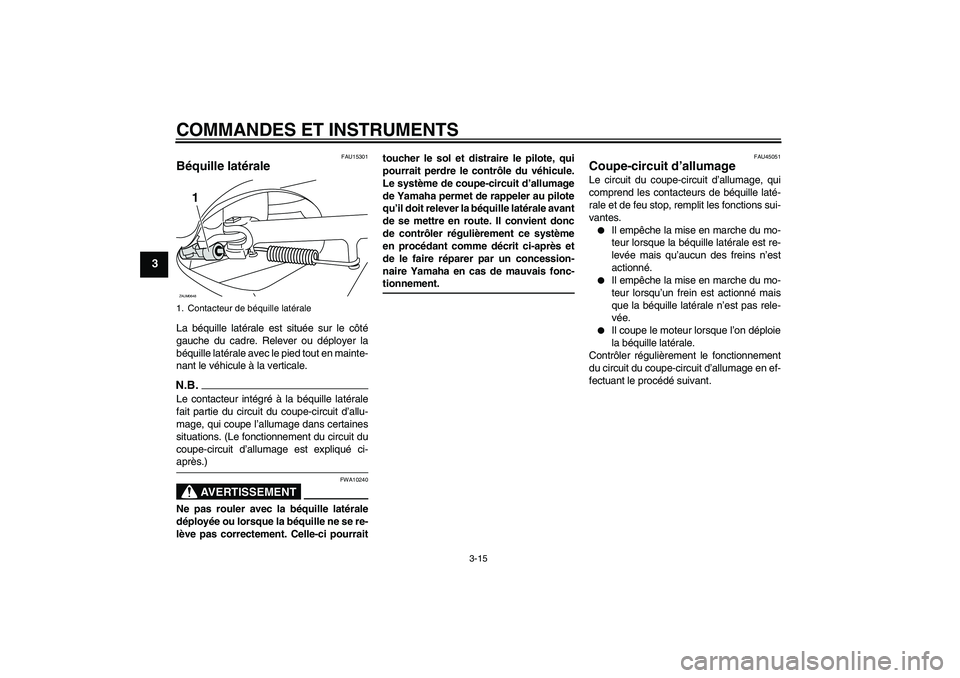

COMMANDES ET INSTRUMENTS
3-15
3
FAU15301
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-après.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourraittoucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-
tionnement.
FAU45051
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale et de feu stop, remplit les fonctions sui-
vantes.
Il empêche la mise en marche du mo-
teur lorsque la béquille latérale est re-
levée mais qu’aucun des freins n’est
actionné.
Il empêche la mise en marche du mo-
teur lorsqu’un frein est actionné mais
que la béquille latérale n’est pas rele-
vée.
Il coupe le moteur lorsque l’on déploie
la béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
1. Contacteur de béquille latéraleZAUM0648
1
U5B2F1F0.book Page 15 Monday, July 21, 2008 9:31 AM
Page 33 of 82
COMMANDES ET INSTRUMENTS
3-16
3

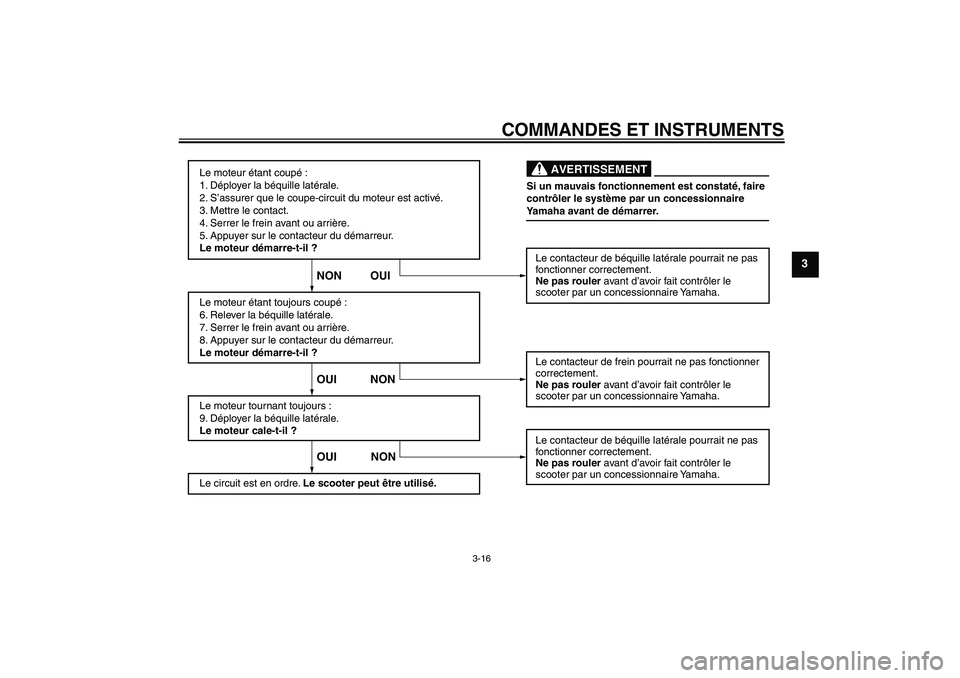

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est activé.
3. Mettre le contact.
4. Serrer le frein avant ou arrière.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le moteur étant toujours coupé :
6. Relever la béquille latérale.
7. Serrer le frein avant ou arrière.
8. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Le circuit est en ordre. Le scooter peut être utilisé.Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
OUI NON OUI NON NON OUI
Si un mauvais fonctionnement est constaté, faire
contrôler le système par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT
Le contacteur de frein pourrait ne pas fonctionner
correctement.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
U5B2F1F0.book Page 16 Monday, July 21, 2008 9:31 AM
Page 34 of 82

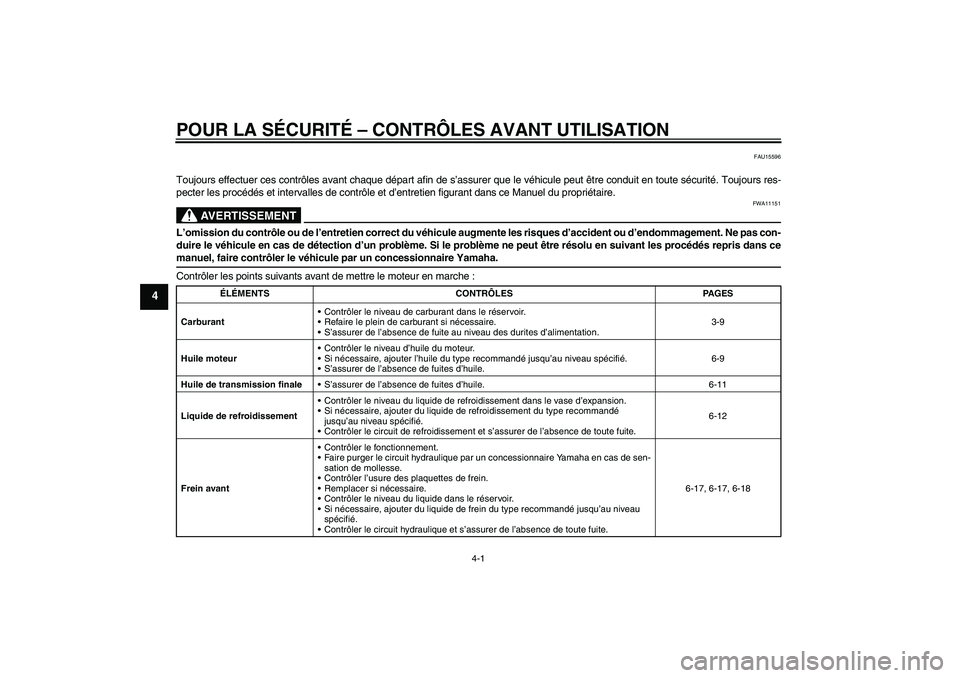

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans cemanuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-9
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-9
Huile de transmission finaleS’assurer de l’absence de fuites d’huile. 6-11
Liquide de refroidissementContrôler le niveau du liquide de refroidissement dans le vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-12
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-17, 6-17, 6-18
U5B2F1F0.book Page 1 Monday, July 21, 2008 9:31 AM
Page 35 of 82

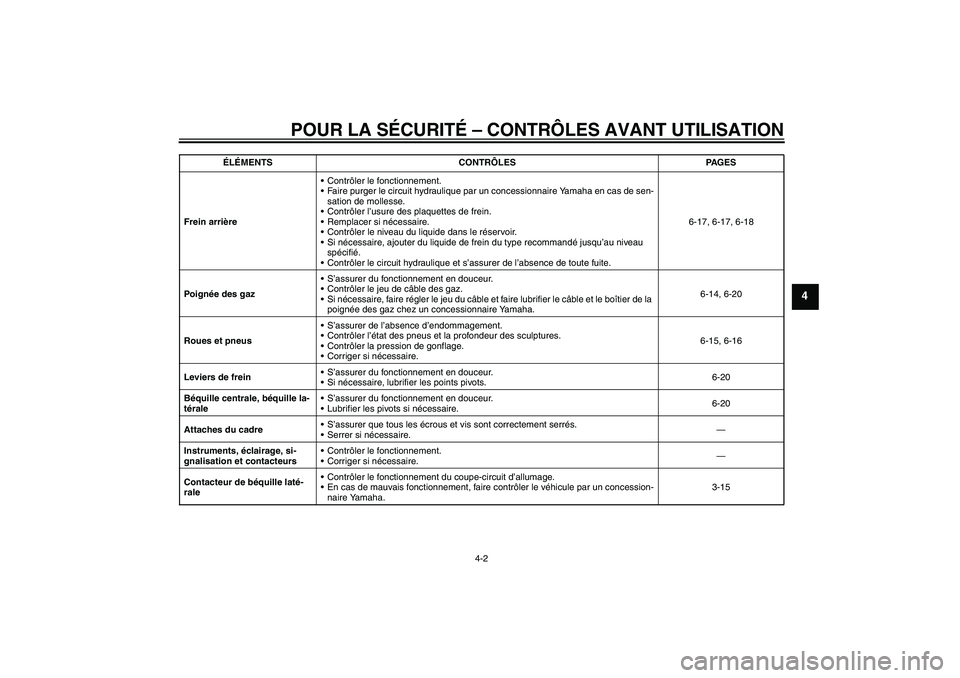

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-17, 6-17, 6-18
Po i gnée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-14, 6-20
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-15, 6-16
Leviers de freinS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-20
Béquille centrale, béquille la-
téraleS’assurer du fonctionnement en douceur.
Lubrifier les pivots si nécessaire.6-20
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
rale Contrôler le fonctionnement du coupe-circuit d’allumage.
En cas de mauvais fonctionnement, faire contrôler le véhicule par un concession-
naire Yamaha.3-15 ÉLÉMENTS CONTRÔLES PAGES
U5B2F1F0.book Page 2 Monday, July 21, 2008 9:31 AM
Page 36 of 82
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un acci-dent et des blessures.
FAU45310
N.B.Ce modèle est équipé d’un capteur de sé-
curité de chute permettant de couper le mo-
teur en cas d’un renversement. Pour mettre
le moteur en marche après une chute, bien
veiller à d’abord tourner la clé sur“” et
puis de la tourner sur“”. Si le contact
n’est pas coupé au préalable, le moteur se
lance mais ne se met pas en marche lors del’actionnement du bouton du démarreur.
FAUM2171
Mise en marche du moteur ATTENTION
FCA10250
Voir à la page 5-4 et consulter les ins-
tructions concernant le rodage du mo-
teur avant d’utiliser le véhicule pour lapremière fois.
Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut que la béquille latérale
soit relevée.
Se référer à la page 3-15 pour plus de dé-
tails.
1. Tourner la clé de contact sur“”.
2. Refermer tout à fait les gaz.
3. Mettre le moteur en marche en ap-
puyant sur le contacteur du démarreur
tout en actionnant le frein avant ou ar-
rière. ATTENTION : En vue de pro-
longer la durée de service du mo-
teur, ne jamais accélérer à l’excès
tant que le moteur est froid !
[FCA11041]
Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur,
attendre quelques secondes, puis es-
sayer à nouveau. Chaque essai de
mise en marche doit être aussi court
que possible afin d’économiser l’éner-
gie de la batterie. Ne pas actionner le
démarreur pendant plus de 10 secon-
U5B2F1F0.book Page 1 Monday, July 21, 2008 9:31 AM
Page 37 of 82

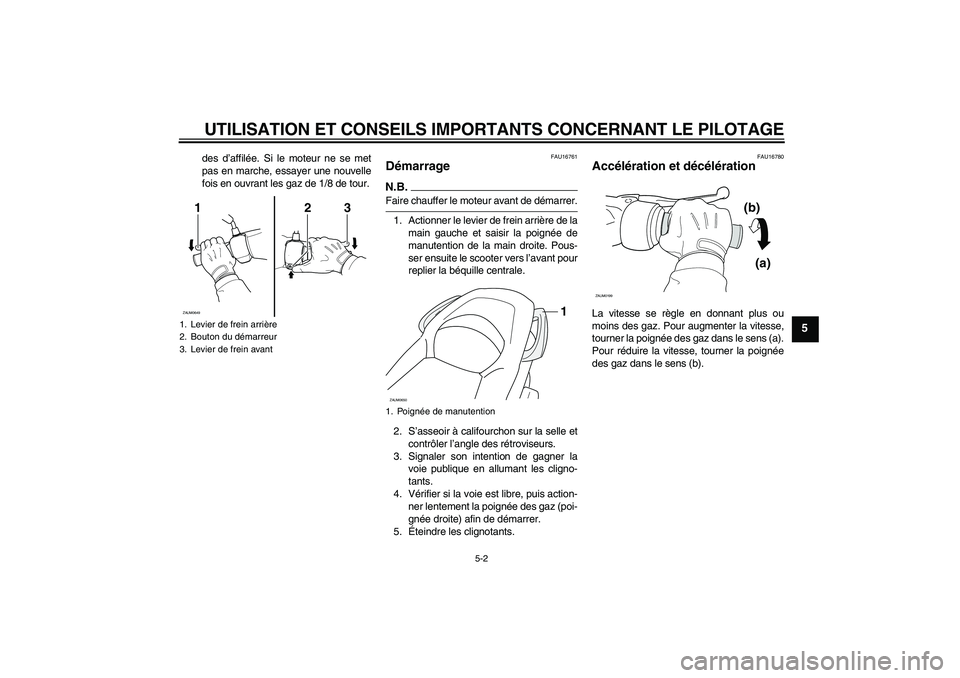

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
des d’affilée. Si le moteur ne se met
pas en marche, essayer une nouvelle
fois en ouvrant les gaz de 1/8 de tour.
FAU16761
Démarrage N.B.Faire chauffer le moteur avant de démarrer.
1. Actionner le levier de frein arrière de la
main gauche et saisir la poignée de
manutention de la main droite. Pous-
ser ensuite le scooter vers l’avant pour
replier la béquille centrale.
2. S’asseoir à califourchon sur la selle et
contrôler l’angle des rétroviseurs.
3. Signaler son intention de gagner la
voie publique en allumant les cligno-
tants.
4. Vérifier si la voie est libre, puis action-
ner lentement la poignée des gaz (poi-
gnée droite) afin de démarrer.
5.Éteindre les clignotants.
FAU16780
Accélération et décélération La vitesse se règle en donnant plus ou
moins des gaz. Pour augmenter la vitesse,
tourner la poignée des gaz dans le sens (a).
Pour réduire la vitesse, tourner la poignée
des gaz dans le sens (b).
1. Levier de frein arrière
2. Bouton du démarreur
3. Levier de frein avant
123
ZAUM0649
1. Poignée de manutention
1
ZAUM0650
(b)
(a)
ZAUM0199
U5B2F1F0.book Page 2 Monday, July 21, 2008 9:31 AM
Page 38 of 82

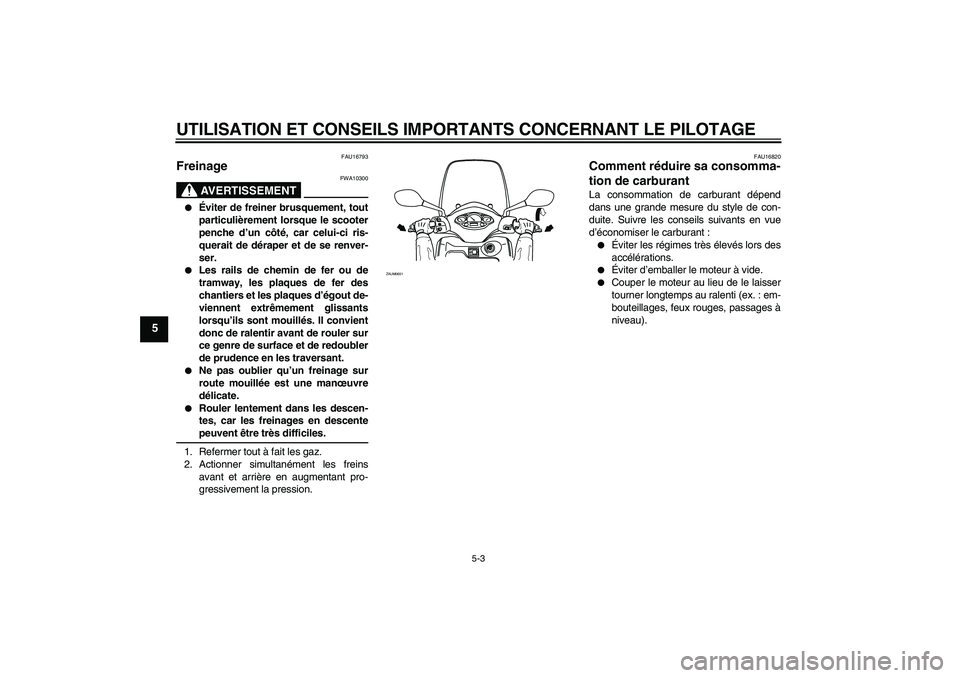

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
FAU16793
Freinage
AVERTISSEMENT
FWA10300
Éviter de freiner brusquement, tout
particulièrement lorsque le scooter
penche d’un côté, car celui-ci ris-
querait de déraper et de se renver-
ser.
Les rails de chemin de fer ou de
tramway, les plaques de fer des
chantiers et les plaques d’égout de-
viennent extrêmement glissants
lorsqu’ils sont mouillés. Il convient
donc de ralentir avant de rouler sur
ce genre de surface et de redoubler
de prudence en les traversant.
Ne pas oublier qu’un freinage sur
route mouillée est une manœuvre
délicate.
Rouler lentement dans les descen-
tes, car les freinages en descentepeuvent être très difficiles.
1. Refermer tout à fait les gaz.
2. Actionner simultanément les freins
avant et arrière en augmentant pro-
gressivement la pression.
FAU16820
Comment réduire sa consomma-
tion de carburant La consommation de carburant dépend
dans une grande mesure du style de con-
duite. Suivre les conseils suivants en vue
d’économiser le carburant :
Éviter les régimes très élevés lors des
accélérations.
Éviter d’emballer le moteur à vide.
Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux rouges, passages à
niveau).
PUSHOPEN
ZAUM0651
U5B2F1F0.book Page 3 Monday, July 21, 2008 9:31 AM
Page 39 of 82

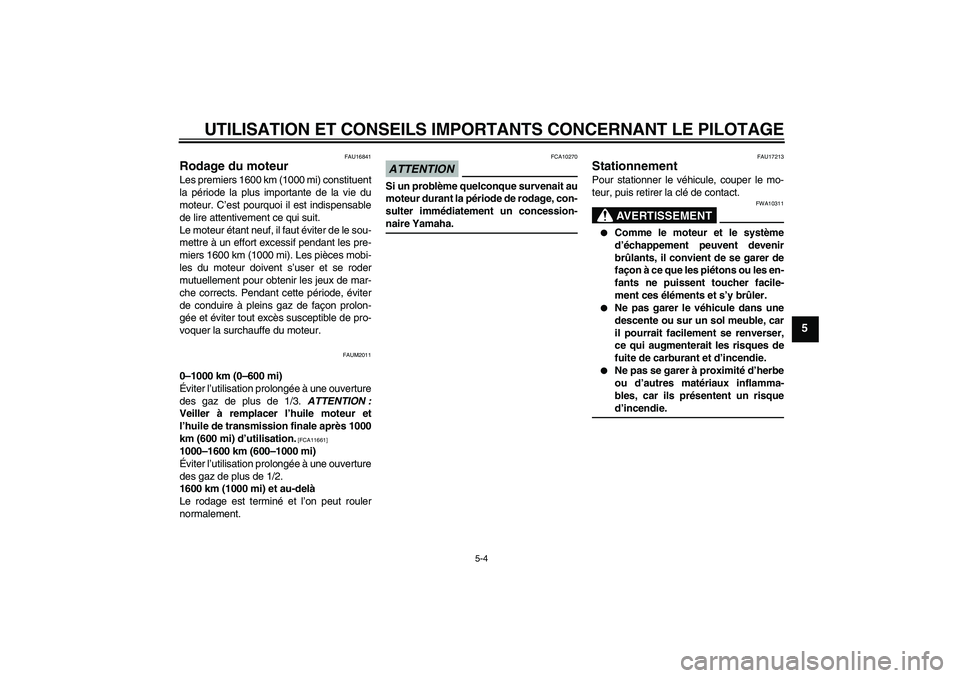

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
FAU16841
Rodage du moteur Les premiers 1600 km (1000 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mobi-
les du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAUM2011
0–1000 km (0–600 mi)
Éviter l’utilisation prolongée à une ouverture
des gaz de plus de 1/3. ATTENTION :
Veiller à remplacer l’huile moteur et
l’huile de transmission finale après 1000
km (600 mi) d’utilisation.
[FCA11661]
1000–1600 km (600–1000 mi)
Éviter l’utilisation prolongée à une ouverture
des gaz de plus de 1/2.
1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut rouler
normalement.
ATTENTION
FCA10270
Si un problème quelconque survenait au
moteur durant la période de rodage, con-
sulter immédiatement un concession-naire Yamaha.
FAU17213
Stationnement Pour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10311
Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne puissent toucher facile-
ment ces éléments et s’y brûler.
Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incendie.
Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflamma-
bles, car ils présentent un risqued’incendie.
U5B2F1F0.book Page 4 Monday, July 21, 2008 9:31 AM
Page 40 of 82

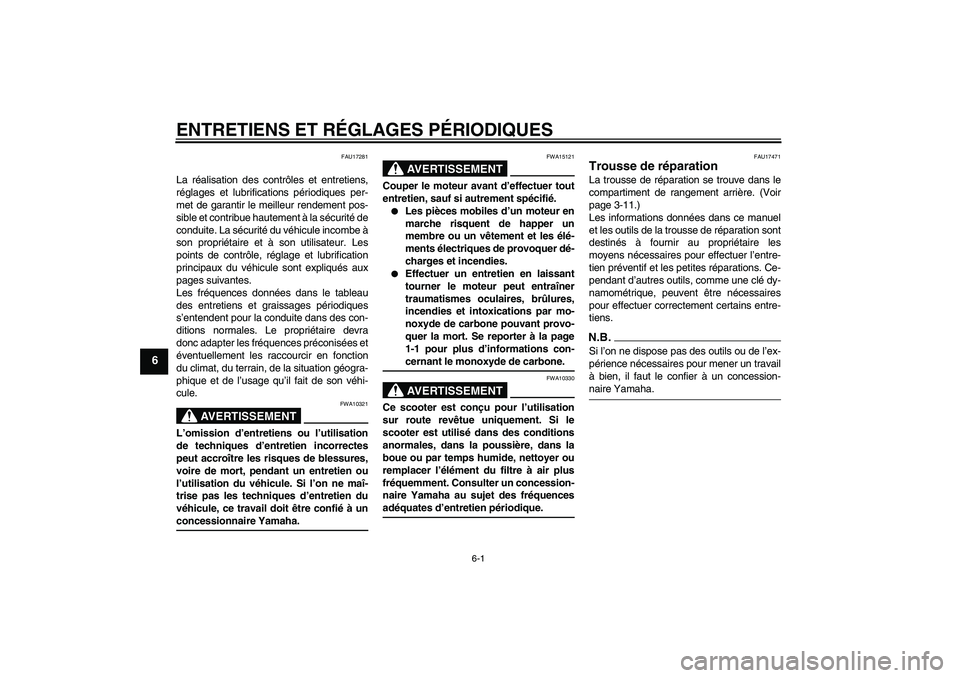

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-1
6
FAU17281
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité de
conduite. La sécurité du véhicule incombe à
son propriétaire et à son utilisateur. Les
points de contrôle, réglage et lubrification
principaux du véhicule sont expliqués aux
pages suivantes.
Les fréquences données dans le tableau
des entretiens et graissages périodiques
s’entendent pour la conduite dans des con-
ditions normales. Le propriétaire devra
donc adapter les fréquences préconisées et
éventuellement les raccourcir en fonction
du climat, du terrain, de la situation géogra-
phique et de l’usage qu’il fait de son véhi-
cule.
AVERTISSEMENT
FWA10321
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à unconcessionnaire Yamaha.
AVERTISSEMENT
FWA15121
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.
Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.
Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
1-1 pour plus d’informations con-cernant le monoxyde de carbone.AVERTISSEMENT
FWA10330
Ce scooter est conçu pour l’utilisation
sur route revêtue uniquement. Si le
scooter est utilisé dans des conditions
anormales, dans la poussière, dans la
boue ou par temps humide, nettoyer ou
remplacer l’élément du filtre à air plus
fréquemment. Consulter un concession-
naire Yamaha au sujet des fréquencesadéquates d’entretien périodique.
FAU17471
Trousse de réparation La trousse de réparation se trouve dans le
compartiment de rangement arrière. (Voir
page 3-11.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-naire Yamaha.
U5B2F1F0.book Page 1 Monday, July 21, 2008 9:31 AM
