ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
6
FAU1770A

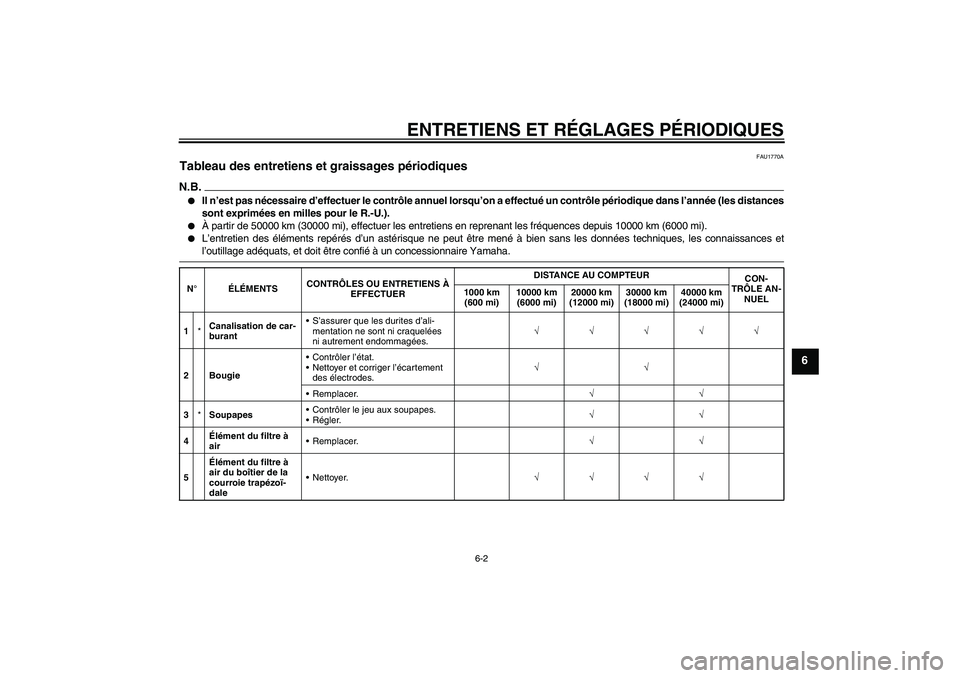

Tableau des entretiens et graissages périodiques N.B.

Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).


À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).


L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances etl’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Canalisation de car-
burantS’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.√√√√√
2 BougieContrôler l’état.
Nettoyer et corriger l’écartement
des électrodes.√√
Remplacer.√√
3*SoupapesContrôler le jeu aux soupapes.
Régler.√√
4Élément du filtre à
airRemplacer.√√
5Élément du filtre à
air du boîtier de la
courroie trapézoï-
daleNettoyer.√√√√
U5B2F1F0.book Page 2 Monday, July 21, 2008 9:31 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6

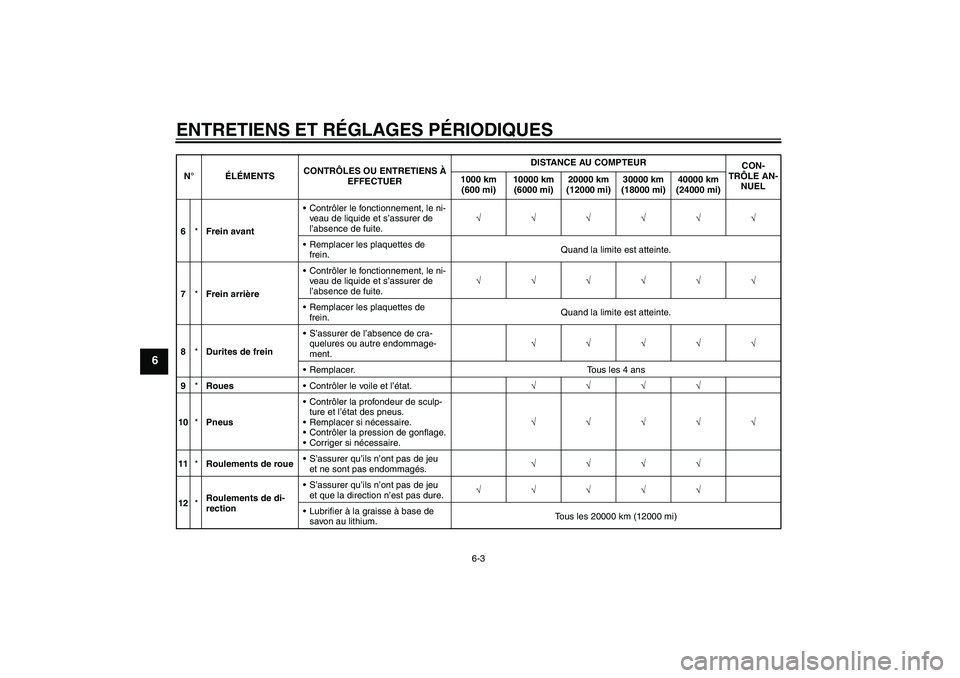

6*Frein avantContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
7*Frein arrièreContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
8*Durites de freinS’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√√
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
12*Roulements de di-
rectionS’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi) N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5B2F1F0.book Page 3 Monday, July 21, 2008 9:31 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6

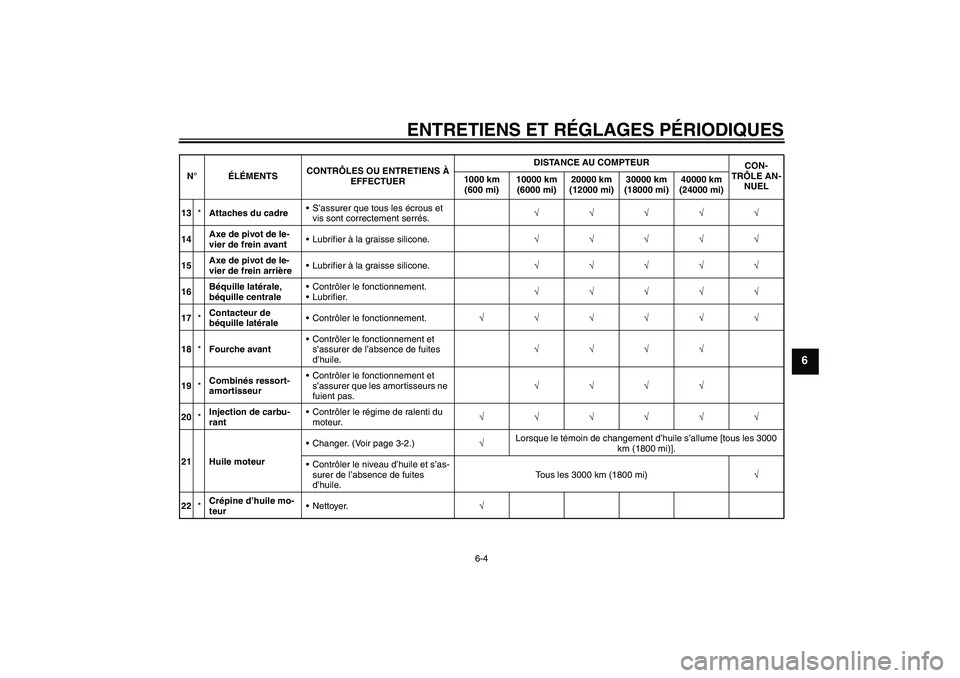

13*Attaches du cadreS’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
14Axe de pivot de le-
vier de frein avantLubrifier à la graisse silicone.√√√√√
15Axe de pivot de le-
vier de frein arrièreLubrifier à la graisse silicone.√√√√√
16Béquille latérale,
béquille centraleContrôler le fonctionnement.
Lubrifier.√√√√√
17*Contacteur de
béquille latéraleContrôler le fonctionnement.√√√√√√
18*Fourche avantContrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
19*Combinés ressort-
amortisseurContrôler le fonctionnement et
s’assurer que les amortisseurs ne
fuient pas.√√√√
20*Injection de carbu-
rantContrôler le régime de ralenti du
moteur.√√√√√√
21 Huile moteurChanger. (Voir page 3-2.)√Lorsque le témoin de changement d’huile s’allume [tous les 3000
km (1800 mi)].
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.Tous les 3000 km (1800 mi)√
22*Crépine d’huile mo-
teurNettoyer.√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5B2F1F0.book Page 4 Monday, July 21, 2008 9:31 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6

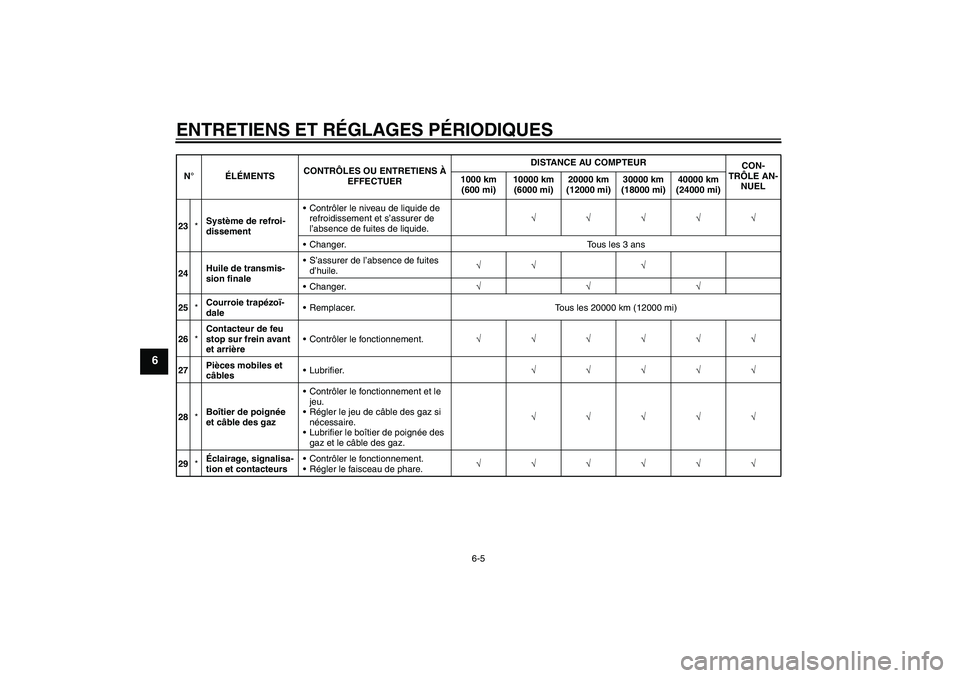

23*Système de refroi-
dissementContrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
Changer. Tous les 3 ans
24Huile de transmis-
sion finaleS’assurer de l’absence de fuites
d’huile.√√ √
Changer.√√√
25*Courroie trapézoï-
daleRemplacer. Tous les 20000 km (12000 mi)
26*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√
27Pièces mobiles et
câblesLubrifier.√√√√√
28*Boîtier de poignée
et câble des gazContrôler le fonctionnement et le
jeu.
Régler le jeu de câble des gaz si
nécessaire.
Lubrifier le boîtier de poignée des
gaz et le câble des gaz.√√√√√
29*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U5B2F1F0.book Page 5 Monday, July 21, 2008 9:31 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
FAU18670

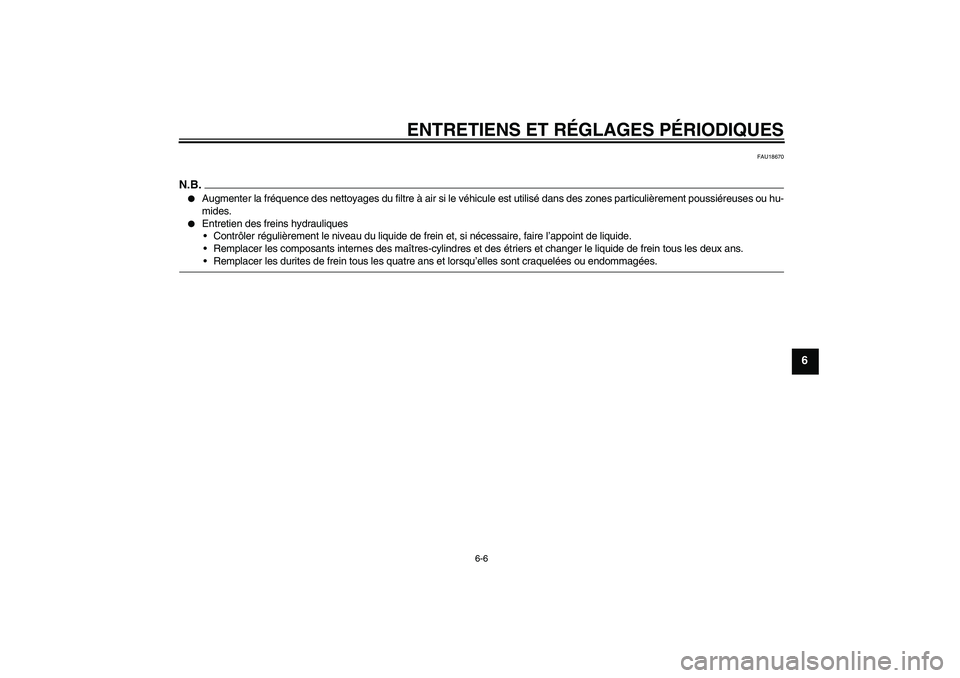

N.B.

Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou hu-
mides.


Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U5B2F1F0.book Page 6 Monday, July 21, 2008 9:31 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
FAU18712

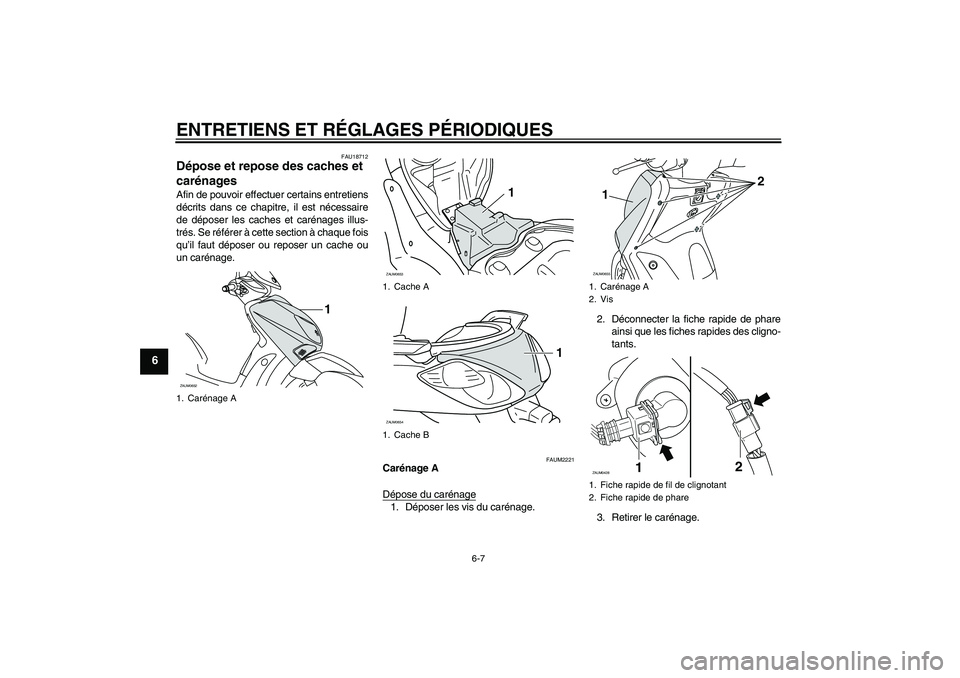

Dépose et repose des caches et
carénages Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches et carénages illus-
trés. Se référer à cette section à chaque fois
qu’il faut déposer ou reposer un cache ou
un carénage.
FAUM2221
Carénage A
Dépose du carénage1. Déposer les vis du carénage.2. Déconnecter la fiche rapide de phare
ainsi que les fiches rapides des cligno-
tants.
3. Retirer le carénage.
1. Carénage AZAUM0652
1
1. Cache A
1. Cache BZAUM0653
1
ZAUM0654
1
1. Carénage A
2. Vis
1. Fiche rapide de fil de clignotant
2. Fiche rapide de phareZAUM0655
2
1
12
ZAUM0428
U5B2F1F0.book Page 7 Monday, July 21, 2008 9:31 AM

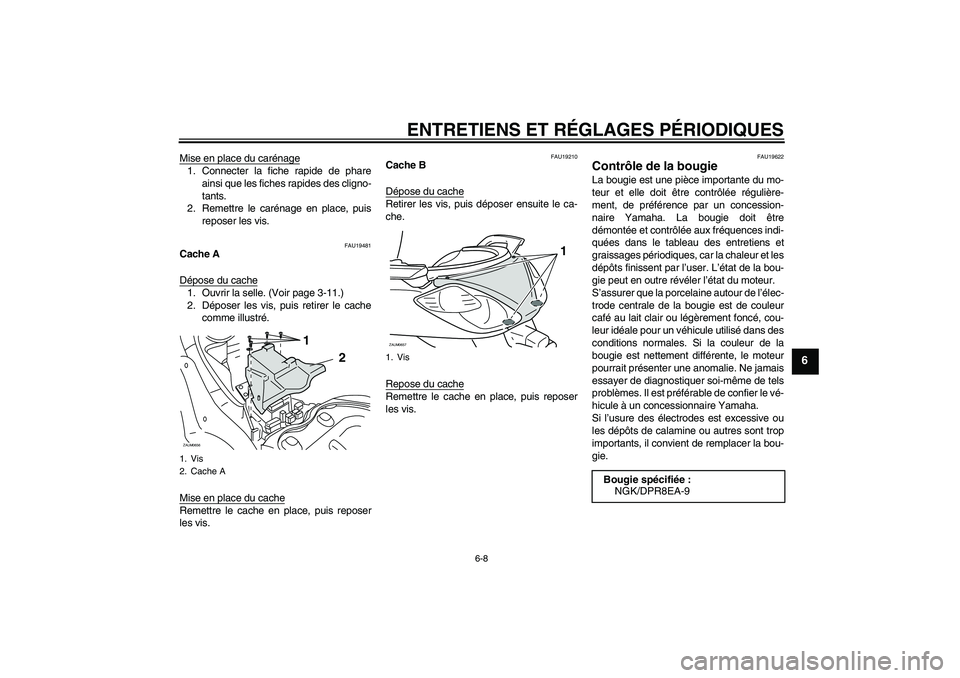

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
Mise en place du carénage1. Connecter la fiche rapide de phare
ainsi que les fiches rapides des cligno-
tants.
2. Remettre le carénage en place, puis
reposer les vis.
FAU19481
Cache A
Dépose du cache1. Ouvrir la selle. (Voir page 3-11.)
2. Déposer les vis, puis retirer le cache
comme illustré.
Mise en place du cacheRemettre le cache en place, puis reposer
les vis.
FAU19210
Cache B
Dépose du cacheRetirer les vis, puis déposer ensuite le ca-
che.
Repose du cacheRemettre le cache en place, puis reposer
les vis.
FAU19622
Contrôle de la bougie La bougie est une pièce importante du mo-
teur et elle doit être contrôlée régulière-
ment, de préférence par un concession-
naire Yamaha. La bougie doit être
démontée et contrôlée aux fréquences indi-
quées dans le tableau des entretiens et
graissages périodiques, car la chaleur et les
dépôts finissent par l’user. L’état de la bou-
gie peut en outre révéler l’état du moteur.
S’assurer que la porcelaine autour de l’élec-
trode centrale de la bougie est de couleur
café au lait clair ou légèrement foncé, cou-
leur idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur de la
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie.
1. Vis
2. Cache AZAUM0656
1
2
1. VisZAUM0657
1
Bougie spécifiée:
NGK/DPR8EA-9
U5B2F1F0.book Page 8 Monday, July 21, 2008 9:31 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6

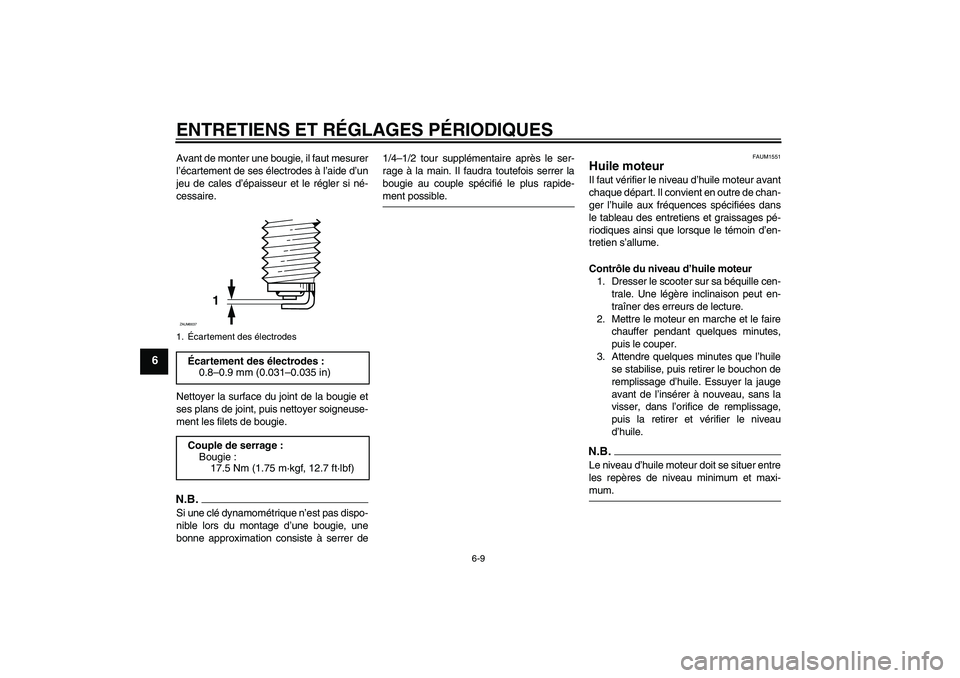

Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
FAUM1551
Huile moteur Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient en outre de chan-
ger l’huile aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques ainsi que lorsque le témoin d’en-
tretien s’allume.
Contrôle du niveau d’huile moteur
1. Dresser le scooter sur sa béquille cen-
trale. Une légère inclinaison peut en-
traîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
avant de l’insérer à nouveau, sans la
visser, dans l’orifice de remplissage,
puis la retirer et vérifier le niveau
d’huile.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
1.Écartement des électrodesÉcartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie :
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
1
ZAUM0037
U5B2F1F0.book Page 9 Monday, July 21, 2008 9:31 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6

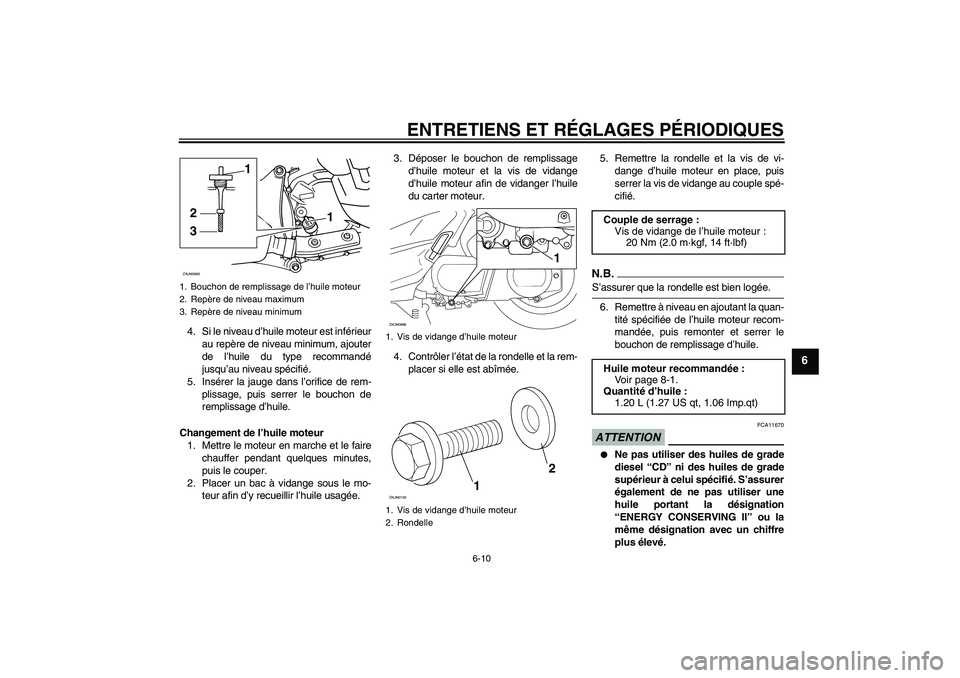

4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
Changement de l’huile moteur
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.3. Déposer le bouchon de remplissage
d’huile moteur et la vis de vidange
d’huile moteur afin de vidanger l’huile
du carter moteur.
4. Contrôler l’état de la rondelle et la rem-
placer si elle est abîmée.5. Remettre la rondelle et la vis de vi-
dange d’huile moteur en place, puis
serrer la vis de vidange au couple spé-
cifié.
N.B.S’assurer que la rondelle est bien logée.
6. Remettre à niveau en ajoutant la quan-
tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.ATTENTION
FCA11670


Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade
supérieur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
1. Bouchon de remplissage de l’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1
321ZAUM0685
1. Vis de vidange d’huile moteur
1. Vis de vidange d’huile moteur
2. Rondelle
11
ZAUM0686
12
ZAUM0129
Couple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
1.20 L (1.27 US qt, 1.06 Imp.qt)
U5B2F1F0.book Page 10 Monday, July 21, 2008 9:31 AM

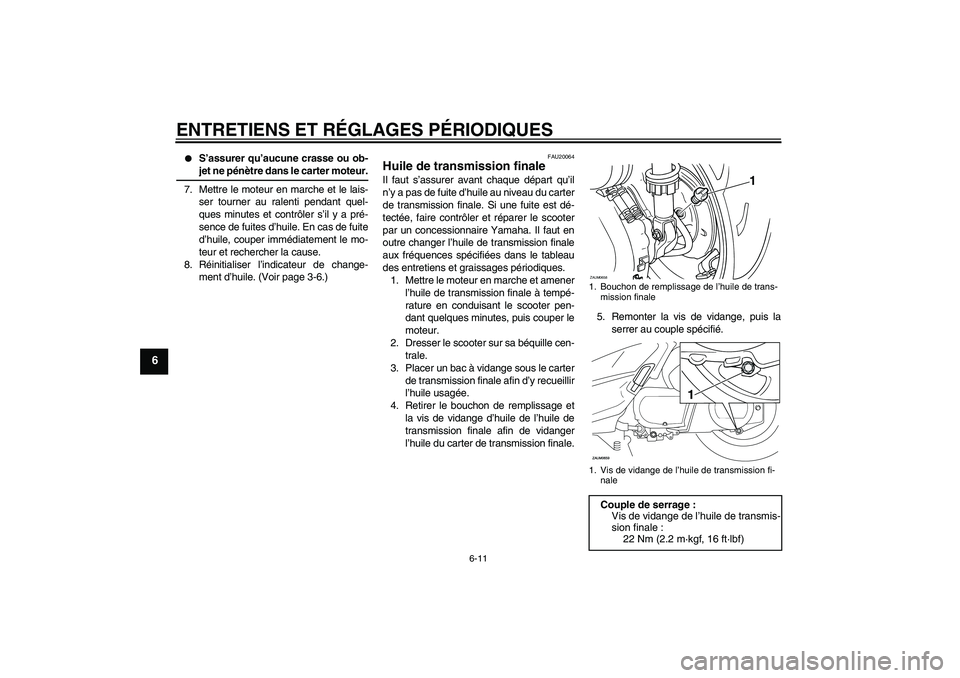

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6


S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
7. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
8. Réinitialiser l’indicateur de change-
ment d’huile. (Voir page 3-6.)
FAU20064
Huile de transmission finale Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de transmission finale. Si une fuite est dé-
tectée, faire contrôler et réparer le scooter
par un concessionnaire Yamaha. Il faut en
outre changer l’huile de transmission finale
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
1. Mettre le moteur en marche et amener
l’huile de transmission finale à tempé-
rature en conduisant le scooter pen-
dant quelques minutes, puis couper le
moteur.
2. Dresser le scooter sur sa béquille cen-
trale.
3. Placer un bac à vidange sous le carter
de transmission finale afin d’y recueillir
l’huile usagée.
4. Retirer le bouchon de remplissage et
la vis de vidange d’huile de l’huile de
transmission finale afin de vidanger
l’huile du carter de transmission finale.5. Remonter la vis de vidange, puis la
serrer au couple spécifié.
1. Bouchon de remplissage de l’huile de trans-
mission finale
1. Vis de vidange de l’huile de transmission fi-
naleCouple de serrage :
Vis de vidange de l’huile de transmis-
sion finale :
22 Nm (2.2 m·kgf, 16 ft·lbf)
1
ZAUM0658
U5B2F1F0.book Page 11 Monday, July 21, 2008 9:31 AM
