FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU15112

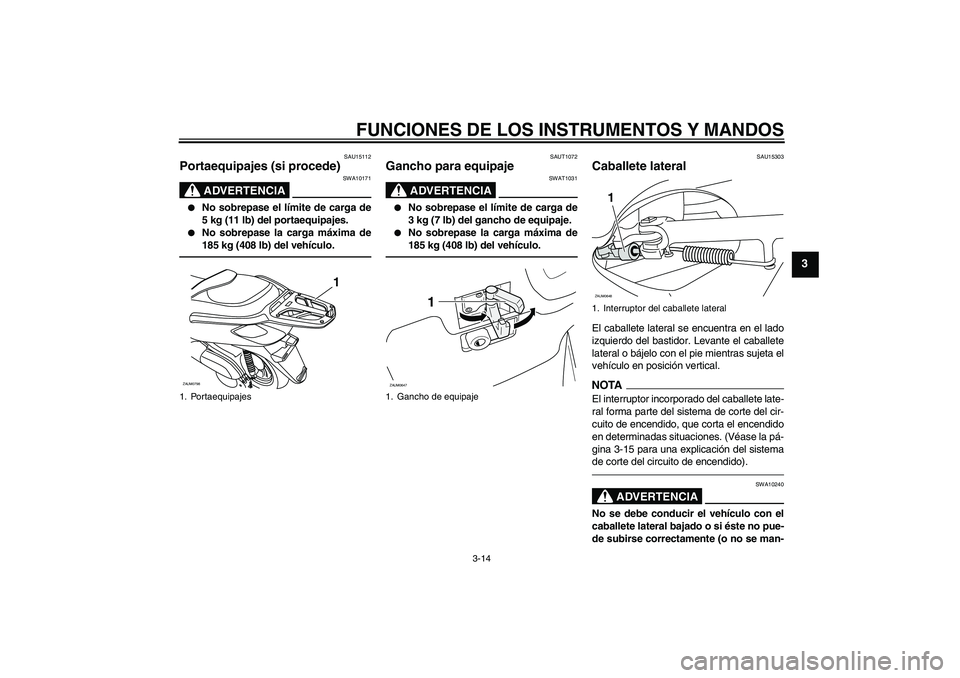

Portaequipajes (si procede)
ADVERTENCIA
SWA10171


No sobrepase el límite de carga de
5 kg (11 lb) del portaequipajes.


No sobrepase la carga máxima de
185 kg (408 lb) del vehículo.
SAUT1072
Gancho para equipaje
ADVERTENCIA
SWAT1031


No sobrepase el límite de carga de
3 kg (7 lb) del gancho de equipaje.


No sobrepase la carga máxima de
185 kg (408 lb) del vehículo.
SAU15303
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTA
El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la pá-
gina 3-15 para una explicación del sistema
de corte del circuito de encendido).
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
1. PortaequipajesZAUM0798
1
1. Gancho de equipaje
1
ZAUM0647
1. Interruptor del caballete lateralZAUM0648
1
U5B2S2S0.book Page 14 Monday, July 6, 2009 9:54 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3

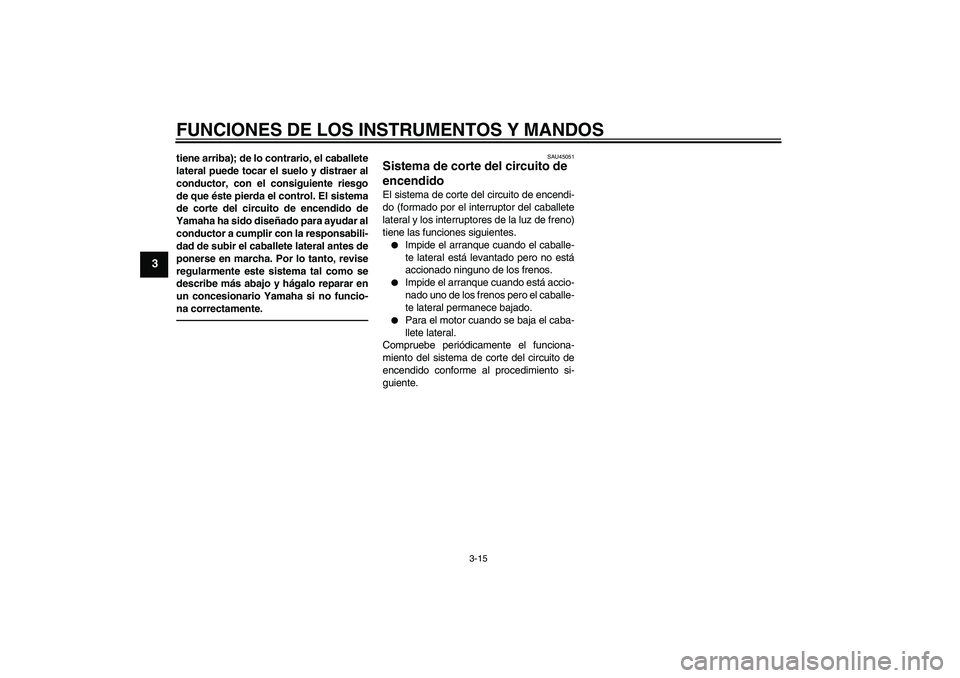

tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como se
describe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-
na correctamente.
SAU45051
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral y los interruptores de la luz de freno)
tiene las funciones siguientes.

Impide el arranque cuando el caballe-
te lateral está levantado pero no está
accionado ninguno de los frenos.


Impide el arranque cuando está accio-
nado uno de los frenos pero el caballe-
te lateral permanece bajado.


Para el motor cuando se baja el caba-
llete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U5B2S2S0.book Page 15 Monday, July 6, 2009 9:54 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3

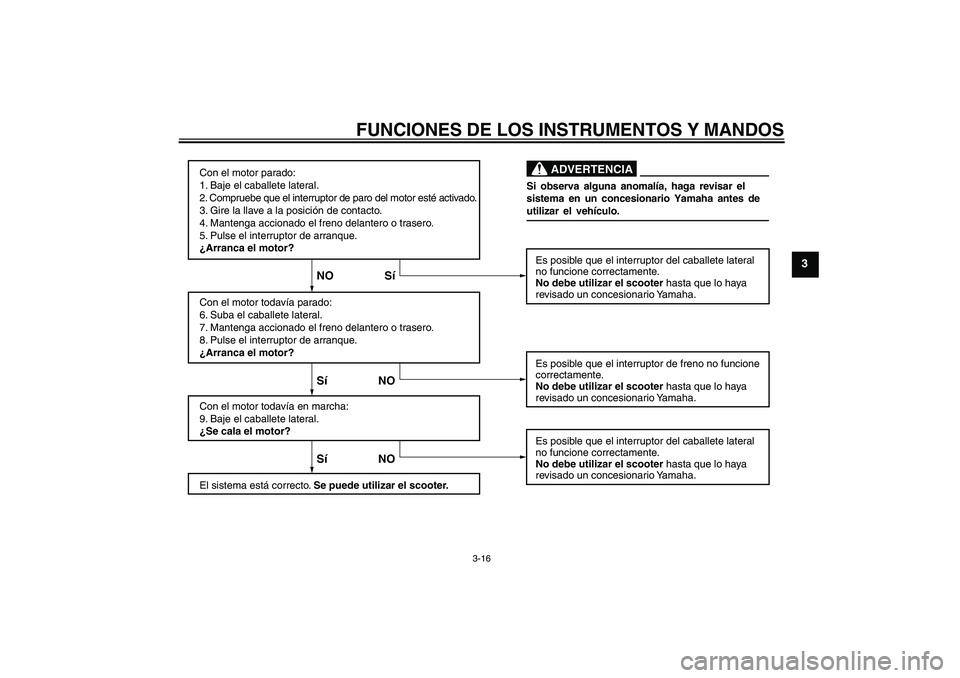

Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Mantenga accionado el freno delantero o trasero.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía parado:
6. Suba el caballete lateral.
7. Mantenga accionado el freno delantero o trasero.
8. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
9. Baje el caballete lateral.
¿Se cala el motor?
El sistema está correcto. Se puede utilizar el scooter.Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
Es posible que el interruptor de freno no funcione
correctamente.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
Sí NO Sí NO NO Sí
Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes de
utilizar el vehículo.
ADVERTENCIA
U5B2S2S0.book Page 16 Monday, July 6, 2009 9:54 AM

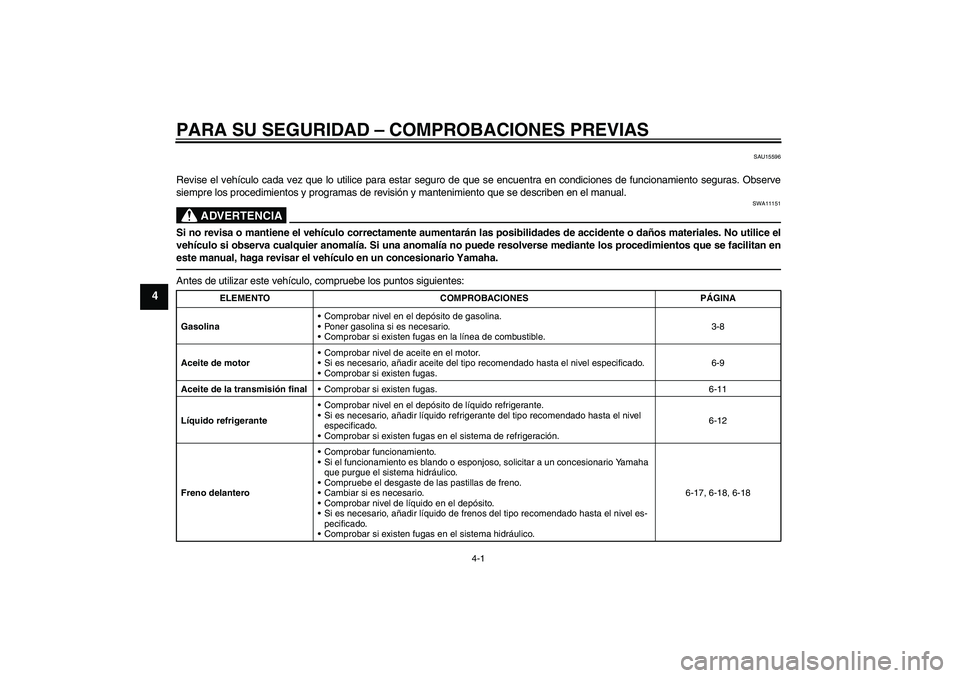

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-1
4
SAU15596
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11151
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-8
Aceite de motorComprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas.6-9
Aceite de la transmisión finalComprobar si existen fugas. 6-11
Líquido refrigeranteComprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración.6-12
Freno delanteroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-17, 6-18, 6-18
U5B2S2S0.book Page 1 Monday, July 6, 2009 9:54 AM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
4

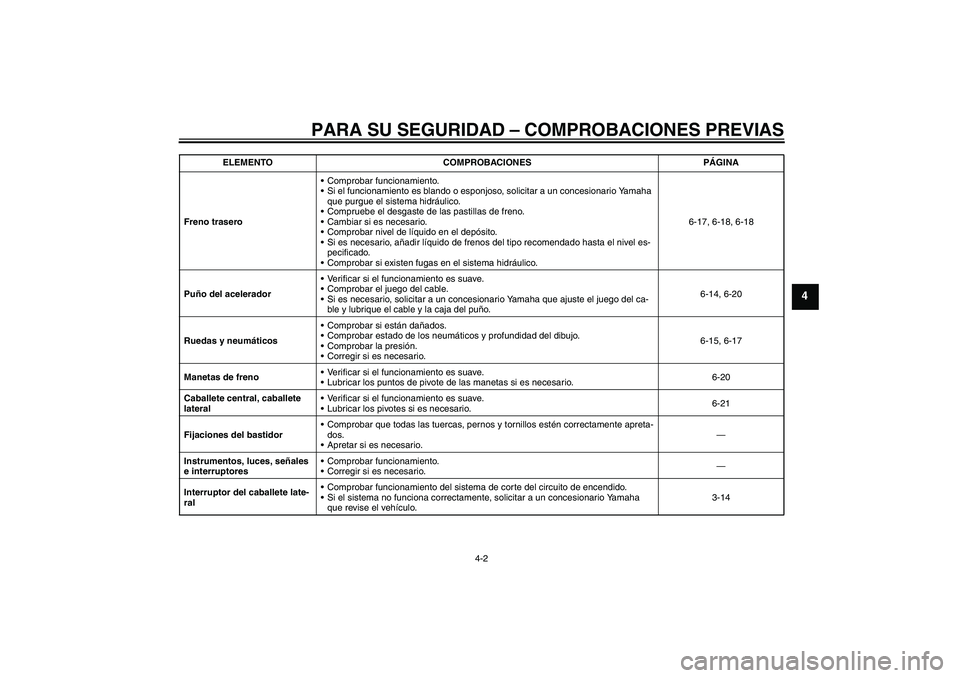

Freno traseroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-17, 6-18, 6-18
Puño del aceleradorVerificar si el funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del ca-
ble y lubrique el cable y la caja del puño.6-14, 6-20
Ruedas y neumáticosComprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-15, 6-17
Manetas de frenoVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-20
Caballete central, caballete
lateralVerificar si el funcionamiento es suave.
Lubricar los pivotes si es necesario.6-21
Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén correctamente apreta-
dos.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptoresComprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete late-
ral Comprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo.3-14 ELEMENTO COMPROBACIONES PÁGINA
U5B2S2S0.book Page 2 Monday, July 6, 2009 9:54 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15951

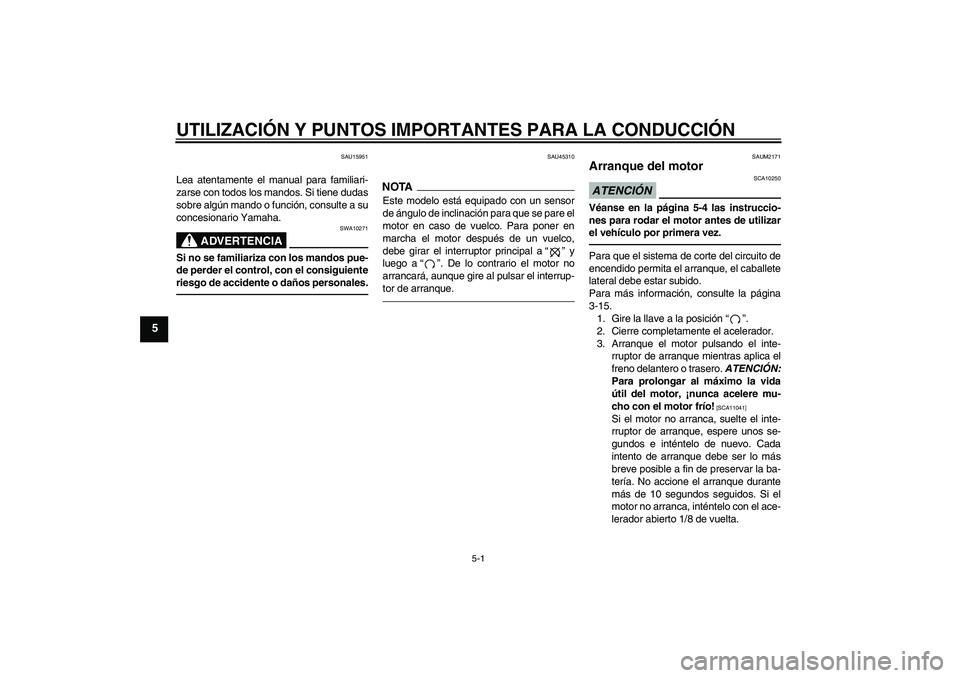

Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU45310
NOTAEste modelo está equipado con un sensor
de ángulo de inclinación para que se pare el
motor en caso de vuelco. Para poner en
marcha el motor después de un vuelco,
debe girar el interruptor principal a“” y
luego a“”. De lo contrario el motor no
arrancará, aunque gire al pulsar el interrup-
tor de arranque.
SAUM2171
Arranque del motor ATENCIÓN
SCA10250
Véanse en la página 5-4 las instruccio-
nes para rodar el motor antes de utilizar
el vehículo por primera vez.Para que el sistema de corte del circuito de
encendido permita el arranque, el caballete
lateral debe estar subido.
Para más información, consulte la página
3-15.
1. Gire la llave a la posición“”.
2. Cierre completamente el acelerador.
3. Arranque el motor pulsando el inte-
rruptor de arranque mientras aplica el
freno delantero o trasero. ATENCIÓN:
Para prolongar al máximo la vida
útil del motor, ¡nunca acelere mu-
cho con el motor frío!
[SCA11041]
Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos se-
gundos e inténtelo de nuevo. Cada
intento de arranque debe ser lo más
breve posible a fin de preservar la ba-
tería. No accione el arranque durante
más de 10 segundos seguidos. Si el
motor no arranca, inténtelo con el ace-
lerador abierto 1/8 de vuelta.
U5B2S2S0.book Page 1 Monday, July 6, 2009 9:54 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
SAU16761

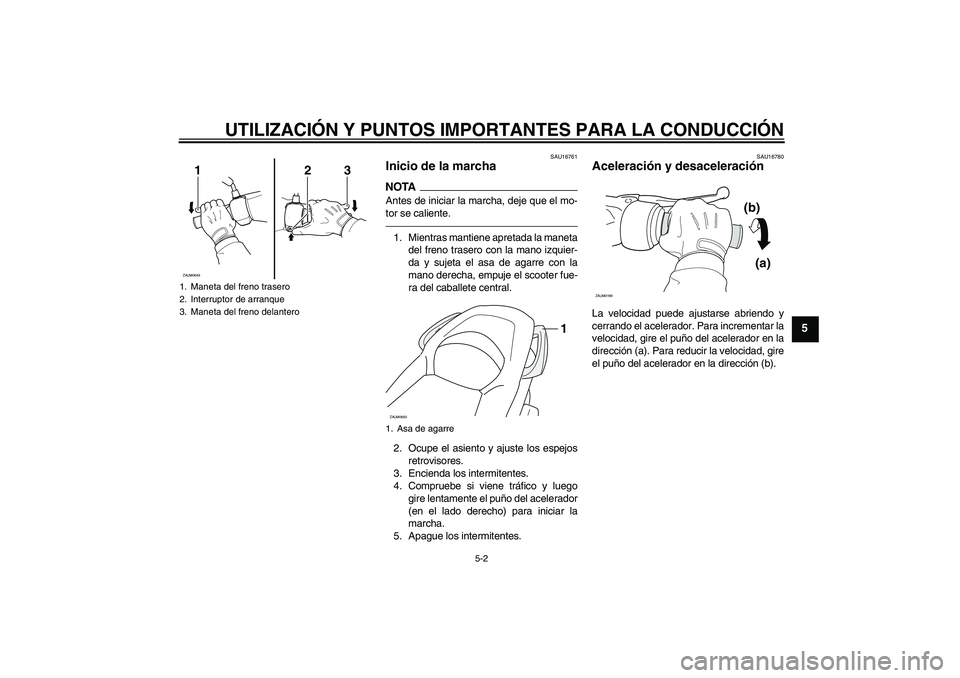

Inicio de la marcha NOTAAntes de iniciar la marcha, deje que el mo-
tor se caliente.1. Mientras mantiene apretada la maneta
del freno trasero con la mano izquier-
da y sujeta el asa de agarre con la
mano derecha, empuje el scooter fue-
ra del caballete central.
2. Ocupe el asiento y ajuste los espejos
retrovisores.
3. Encienda los intermitentes.
4. Compruebe si viene tráfico y luego
gire lentamente el puño del acelerador
(en el lado derecho) para iniciar la
marcha.
5. Apague los intermitentes.
SAU16780
Aceleración y desaceleración La velocidad puede ajustarse abriendo y
cerrando el acelerador. Para incrementar la
velocidad, gire el puño del acelerador en la
dirección (a). Para reducir la velocidad, gire
el puño del acelerador en la dirección (b).
1. Maneta del freno trasero
2. Interruptor de arranque
3. Maneta del freno delantero
123
ZAUM0649
1. Asa de agarre
1
ZAUM0650
(b)
(a)
ZAUM0199
U5B2S2S0.book Page 2 Monday, July 6, 2009 9:54 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU16793

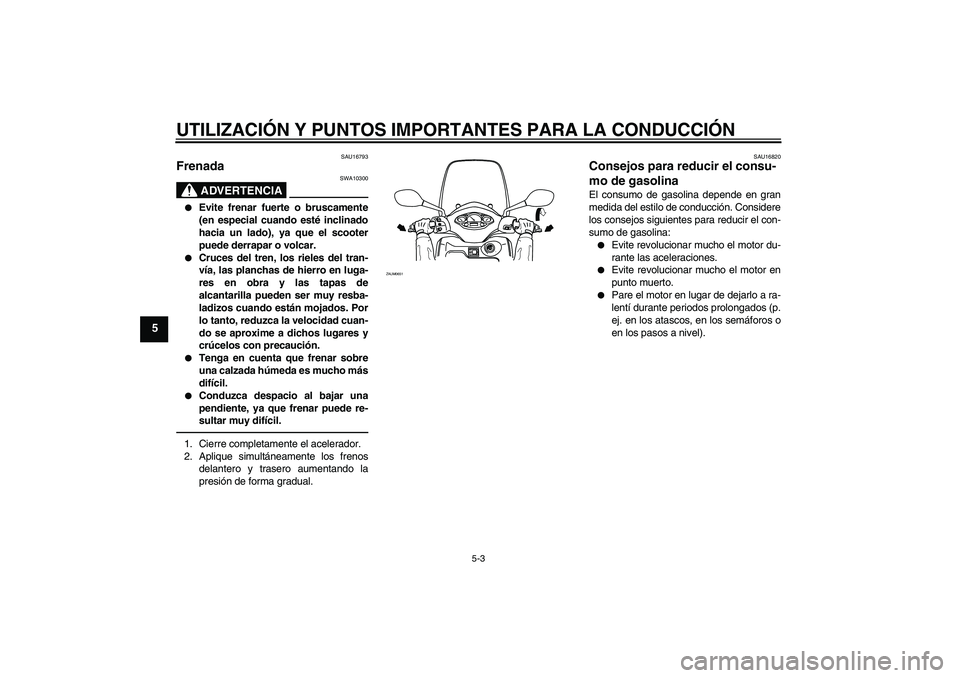

Frenada
ADVERTENCIA
SWA10300


Evite frenar fuerte o bruscamente
(en especial cuando esté inclinado
hacia un lado), ya que el scooter
puede derrapar o volcar.


Cruces del tren, los rieles del tran-
vía, las planchas de hierro en luga-
res en obra y las tapas de
alcantarilla pueden ser muy resba-
ladizos cuando están mojados. Por
lo tanto, reduzca la velocidad cuan-
do se aproxime a dichos lugares y
crúcelos con precaución.


Tenga en cuenta que frenar sobre
una calzada húmeda es mucho más
difícil.


Conduzca despacio al bajar una
pendiente, ya que frenar puede re-
sultar muy difícil.
1. Cierre completamente el acelerador.
2. Aplique simultáneamente los frenos
delantero y trasero aumentando la
presión de forma gradual.
SAU16820
Consejos para reducir el consu-
mo de gasolina El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:

Evite revolucionar mucho el motor du-
rante las aceleraciones.


Evite revolucionar mucho el motor en
punto muerto.


Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
PUSHOPEN
ZAUM0651
U5B2S2S0.book Page 3 Monday, July 6, 2009 9:54 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU16841

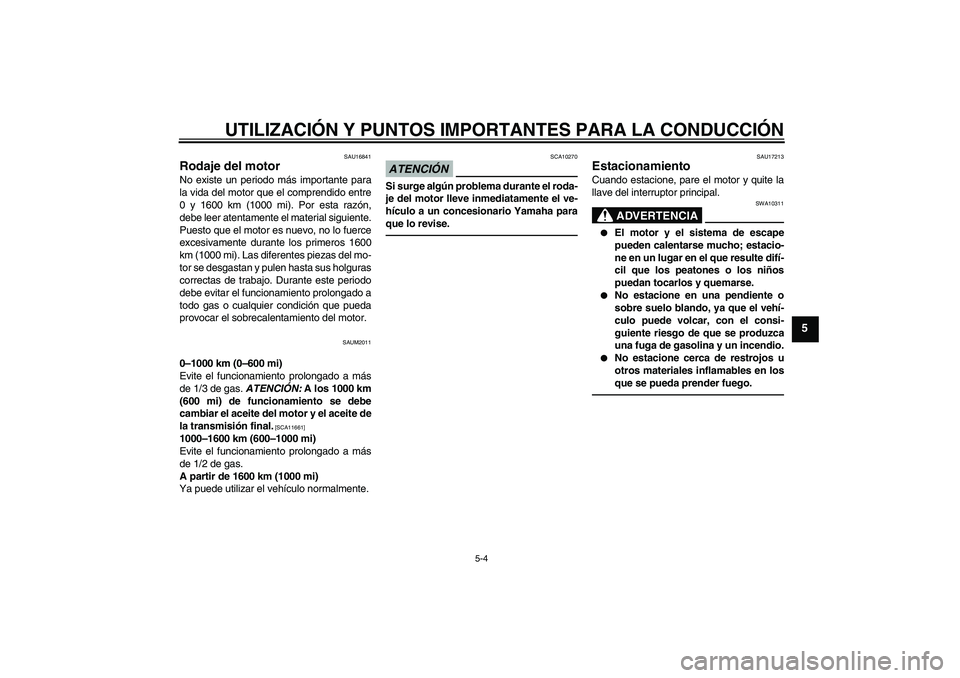

Rodaje del motor No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón,
debe leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAUM2011
0–1000 km (0–600 mi)
Evite el funcionamiento prolongado a más
de 1/3 de gas. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y el aceite de
la transmisión final.
[SCA11661]
1000–1600 km (600–1000 mi)
Evite el funcionamiento prolongado a más
de 1/2 de gas.
A partir de 1600 km (1000 mi)
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10270
Si surge algún problema durante el roda-
je del motor lleve inmediatamente el ve-
hículo a un concesionario Yamaha para
que lo revise.
SAU17213
Estacionamiento Cuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10311


El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.


No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.


No estacione cerca de restrojos u
otros materiales inflamables en los
que se pueda prender fuego.
U5B2S2S0.book Page 4 Monday, July 6, 2009 9:54 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAU17241
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en el cuadro
de mantenimiento y engrase periódicos de-
ben considerarse simplemente como una
guía general en condiciones normales de
utilización. No obstante, según la meteoro-
logía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10321
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15121
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.

Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.


El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-1 información adicional sobre el
monóxido de carbono.
SAU17471
Juego de herramientas El juego de herramientas del propietario se
encuentra en el interior del compartimento
porta objetos trasero. (Véase la página
3-11).
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una llave
dinamométrica.NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionario
Yamaha.
U5B2S2S0.book Page 1 Monday, July 6, 2009 9:54 AM
