Page 71 of 82

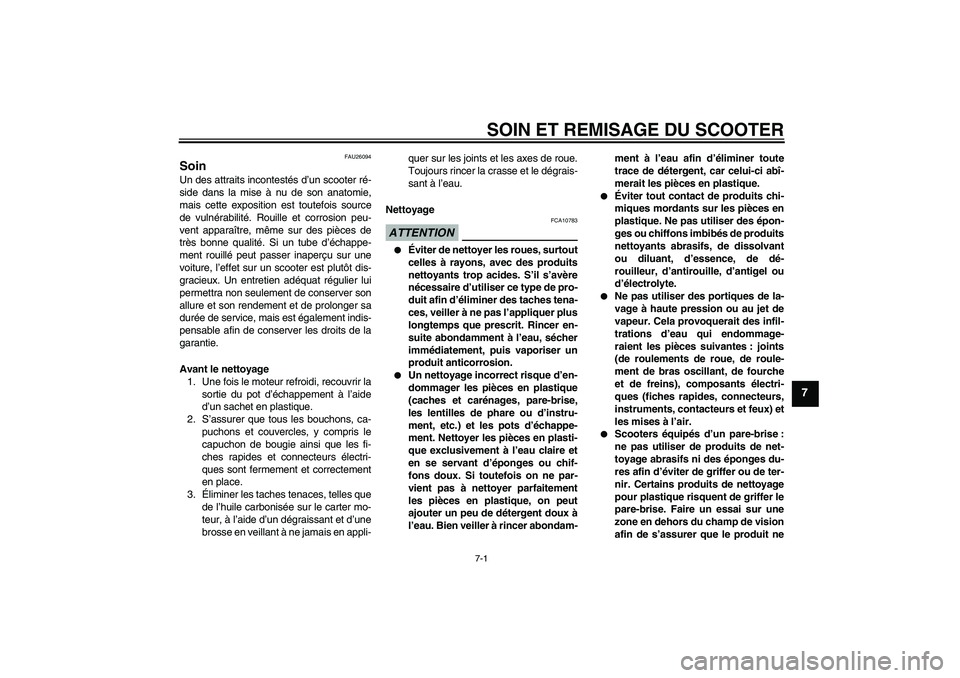

SOIN ET REMISAGE DU SCOOTER
7-1
7
FAU26094
Soin Un des attraits incontestés d’un scooter ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur un scooter est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et son rendement et de prolonger sa
durée de service, mais est également indis-
pensable afin de conserver les droits de la
garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION
FCA10783
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plasti-
que exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.
Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.
Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
U5B2F2F0.book Page 1 Monday, July 6, 2009 6:34 PM

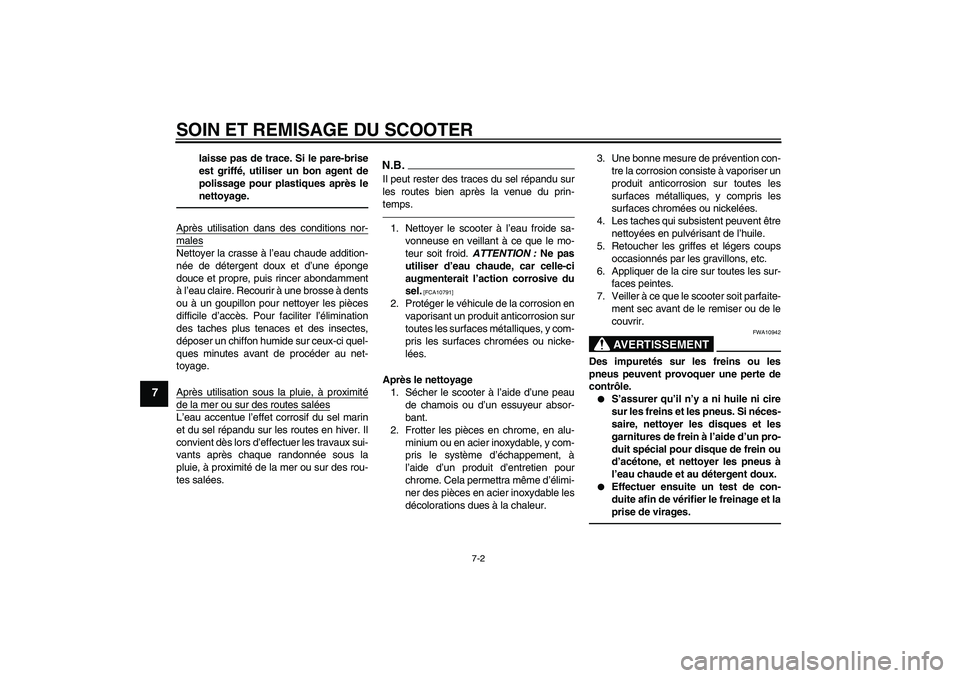

Page 72 of 82
SOIN ET REMISAGE DU SCOOTER
7-2
7
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.
N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.1. Nettoyer le scooter à l’eau froide sa-
vonneuse en veillant à ce que le mo-
teur soit froid. ATTENTION : Ne pas
utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du
sel.
[FCA10791]
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau
de chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfaite-
ment sec avant de le remiser ou de le
couvrir.
AVERTISSEMENT
FWA10942
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus. Si néces-
saire, nettoyer les disques et les
garnitures de frein à l’aide d’un pro-
duit spécial pour disque de frein ou
d’acétone, et nettoyer les pneus à
l’eau chaude et au détergent doux.
Effectuer ensuite un test de con-
duite afin de vérifier le freinage et la
prise de virages.
U5B2F2F0.book Page 2 Monday, July 6, 2009 6:34 PM

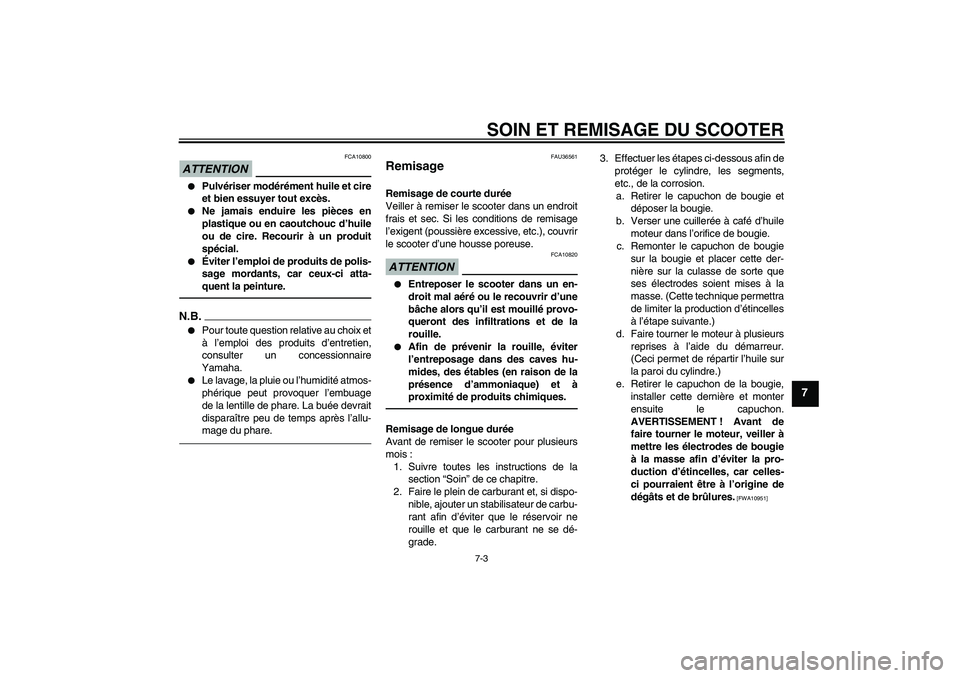

Page 73 of 82
SOIN ET REMISAGE DU SCOOTER
7-3
7
ATTENTION
FCA10800
Pulvériser modérément huile et cire
et bien essuyer tout excès.
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.
Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-
mage du phare.
FAU36561
Remisage Remisage de courte durée
Veiller à remiser le scooter dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
le scooter d’une housse poreuse.ATTENTION
FCA10820
Entreposer le scooter dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser le scooter pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.3. Effectuer les étapes ci-dessous afin de
protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permettra
de limiter la production d’étincelles
à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]
U5B2F2F0.book Page 3 Monday, July 6, 2009 6:34 PM

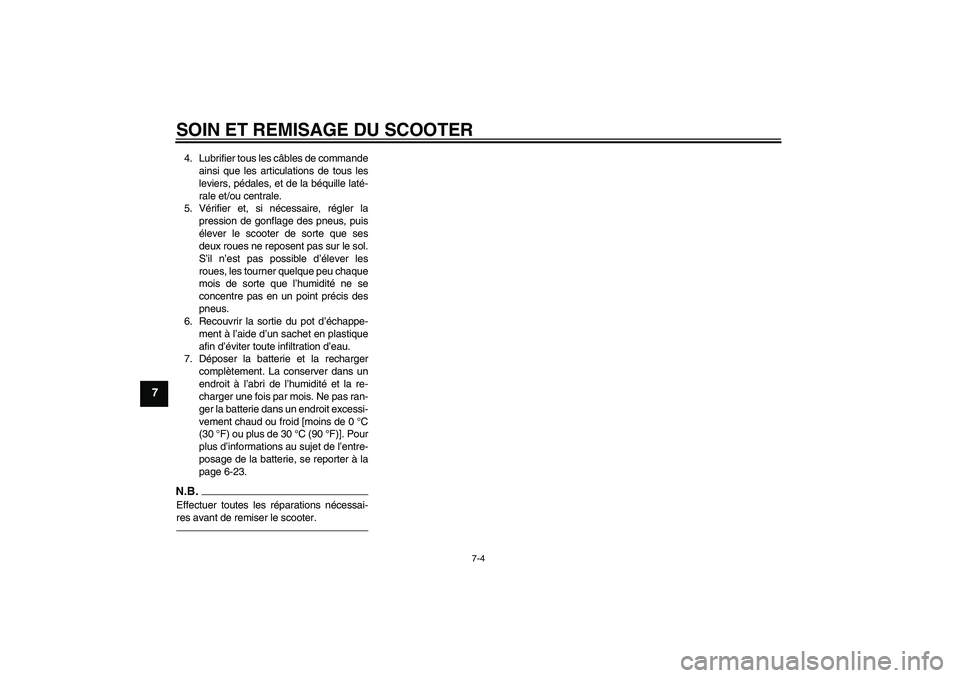

Page 74 of 82
SOIN ET REMISAGE DU SCOOTER
7-4
7
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever le scooter de sorte que ses
deux roues ne reposent pas sur le sol.
S’il n’est pas possible d’élever les
roues, les tourner quelque peu chaque
mois de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit excessi-
vement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour
plus d’informations au sujet de l’entre-
posage de la batterie, se reporter à la
page 6-23.N.B.Effectuer toutes les réparations nécessai-
res avant de remiser le scooter.U5B2F2F0.book Page 4 Monday, July 6, 2009 6:34 PM

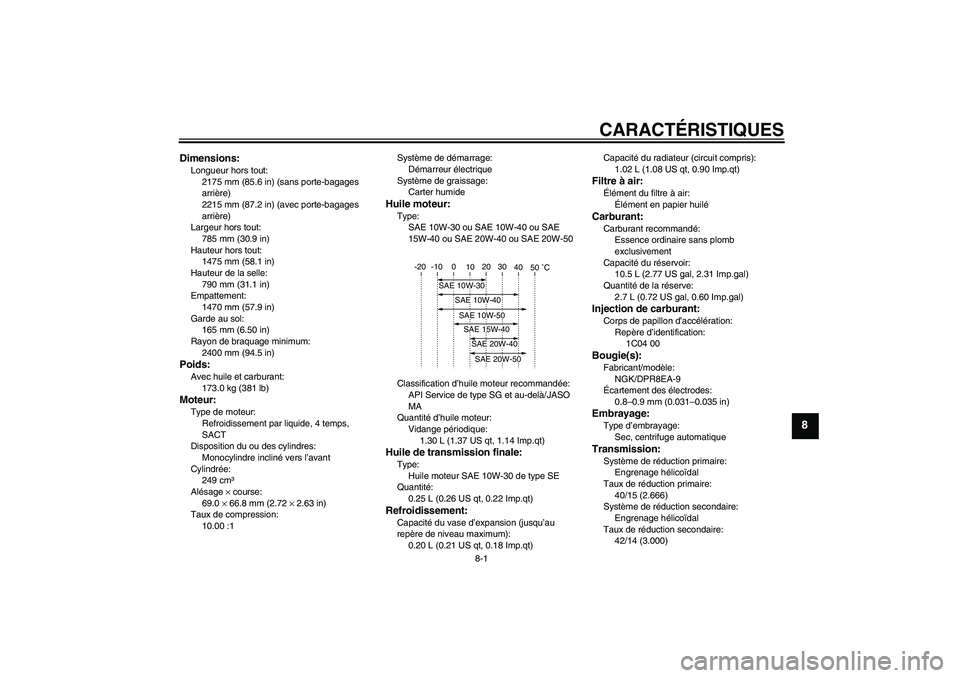

Page 75 of 82
CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2175 mm (85.6 in) (sans porte-bagages
arrière)
2215 mm (87.2 in) (avec porte-bagages
arrière)
Largeur hors tout:
785 mm (30.9 in)
Hauteur hors tout:
1475 mm (58.1 in)
Hauteur de la selle:
790 mm (31.1 in)
Empattement:
1470 mm (57.9 in)
Garde au sol:
165 mm (6.50 in)
Rayon de braquage minimum:
2400 mm (94.5 in)Poids:Avec huile et carburant:
173.0 kg (381 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
249 cm³
Alésage × course:
69.0 × 66.8 mm (2.72 × 2.63 in)
Taux de compression:
10.00 :1Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Vidange périodique:
1.30 L (1.37 US qt, 1.14 Imp.qt)Huile de transmission finale:Type:
Huile moteur SAE 10W-30 de type SE
Quantité:
0.25 L (0.26 US qt, 0.22 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.20 L (0.21 US qt, 0.18 Imp.qt)Capacité du radiateur (circuit compris):
1.02 L (1.08 US qt, 0.90 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
10.5 L (2.77 US gal, 2.31 Imp.gal)
Quantité de la réserve:
2.7 L (0.72 US gal, 0.60 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
1C04 00Bougie(s):Fabricant/modèle:
NGK/DPR8EA-9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:
Sec, centrifuge automatiqueTransmission:Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
40/15 (2.666)
Système de réduction secondaire:
Engrenage hélicoïdal
Taux de réduction secondaire:
42/14 (3.000)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5B2F2F0.book Page 1 Monday, July 6, 2009 6:34 PM

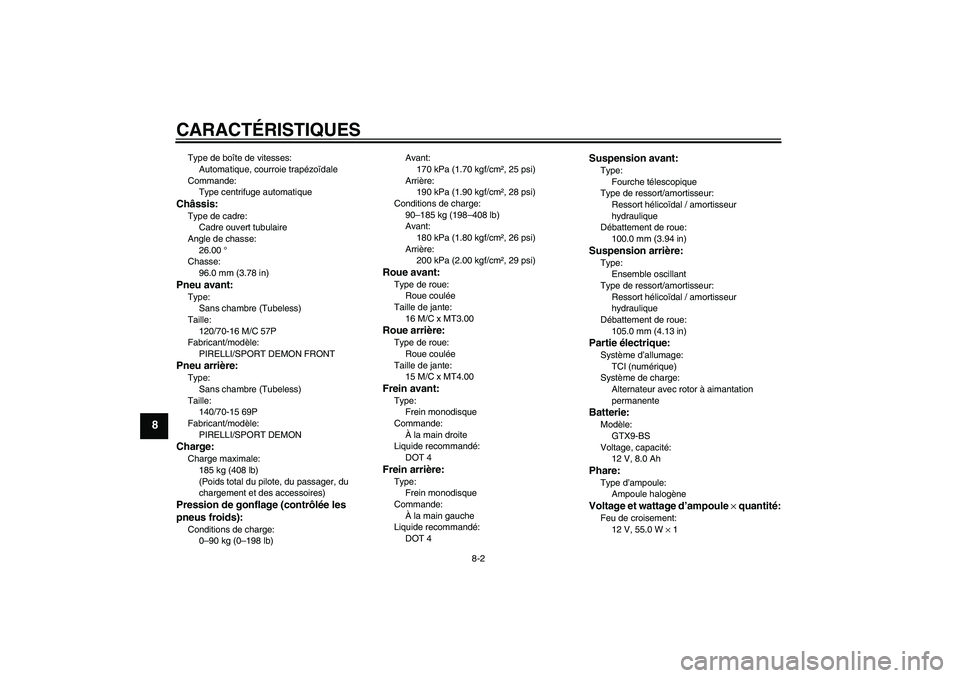

Page 76 of 82
CARACTÉRISTIQUES
8-2
8
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatiqueChâssis:Type de cadre:
Cadre ouvert tubulaire
Angle de chasse:
26.00 °
Chasse:
96.0 mm (3.78 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70-16 M/C 57P
Fabricant/modèle:
PIRELLI/SPORT DEMON FRONTPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
140/70-15 69P
Fabricant/modèle:
PIRELLI/SPORT DEMONCharge:Charge maximale:
185 kg (408 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)Avant:
170 kPa (1.70 kgf/cm², 25 psi)
Arrière:
190 kPa (1.90 kgf/cm², 28 psi)
Conditions de charge:
90–185 kg (198–408 lb)
Avant:
180 kPa (1.80 kgf/cm², 26 psi)
Arrière:
200 kPa (2.00 kgf/cm², 29 psi)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
16 M/C x MT3.00Roue arrière:Type de roue:
Roue coulée
Taille de jante:
15 M/C x MT4.00Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
À la main gauche
Liquide recommandé:
DOT 4
Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
100.0 mm (3.94 in)Suspension arrière:Type:
Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
105.0 mm (4.13 in)Partie électrique:Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GTX9-BS
Voltage, capacité:
12 V, 8.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Feu de croisement:
12 V, 55.0 W × 1
U5B2F2F0.book Page 2 Monday, July 6, 2009 6:34 PM

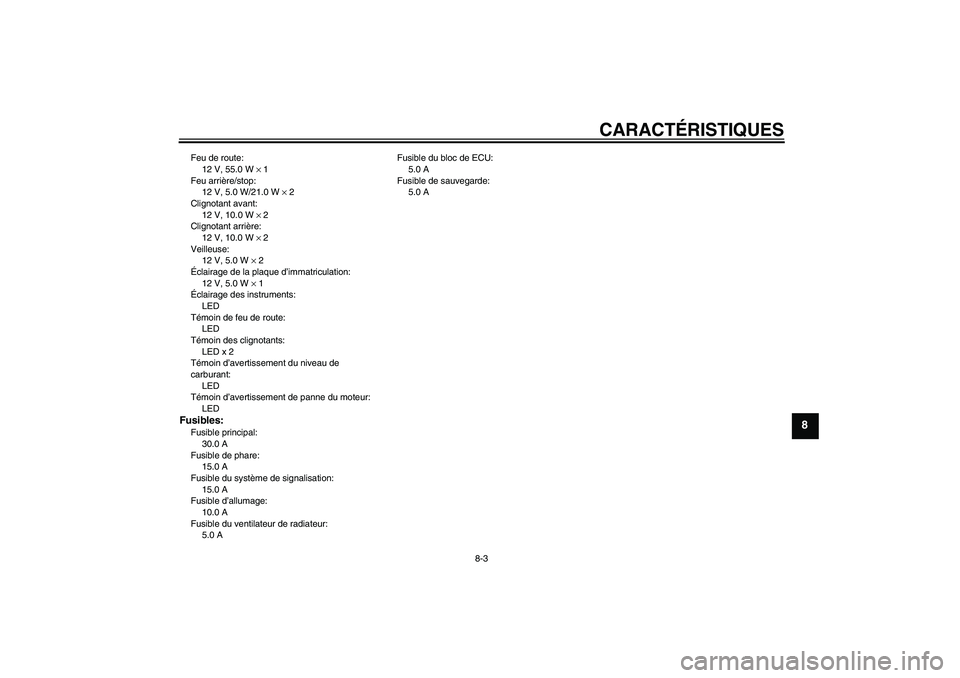

Page 77 of 82
CARACTÉRISTIQUES
8-3
8
Feu de route:
12 V, 55.0 W × 1
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 2
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de feu de route:
LED
Témoin des clignotants:
LED x 2
Témoin d’avertissement du niveau de
carburant:
LED
Témoin d’avertissement de panne du moteur:
LEDFusibles:Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
5.0 AFusible du bloc de ECU:
5.0 A
Fusible de sauvegarde:
5.0 A
U5B2F2F0.book Page 3 Monday, July 6, 2009 6:34 PM

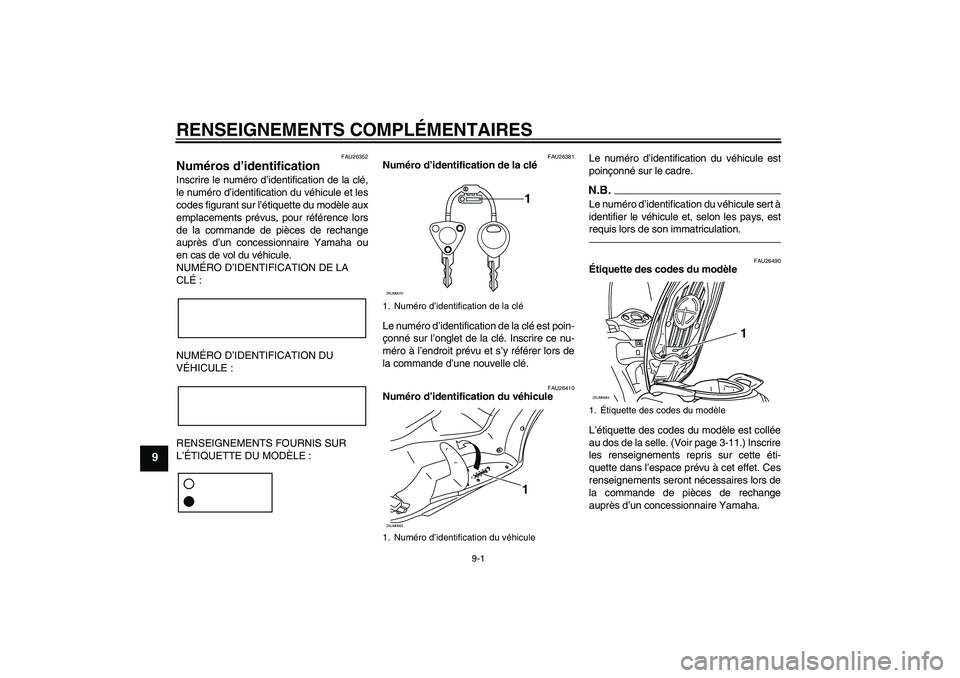

Page 78 of 82
RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26352
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26410
Numéro d’identification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.Le numéro d’identification du véhicule sert à
identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAU26490
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
au dos de la selle. (Voir page 3-11.) Inscrire
les renseignements repris sur cette éti-
quette dans l’espace prévu à cet effet. Ces
renseignements seront nécessaires lors de
la commande de pièces de rechange
auprès d’un concessionnaire Yamaha.
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
1
ZAUM0070 ZAUM0683
1
1.Étiquette des codes du modèleZAUM0684
1
U5B2F2F0.book Page 1 Monday, July 6, 2009 6:34 PM

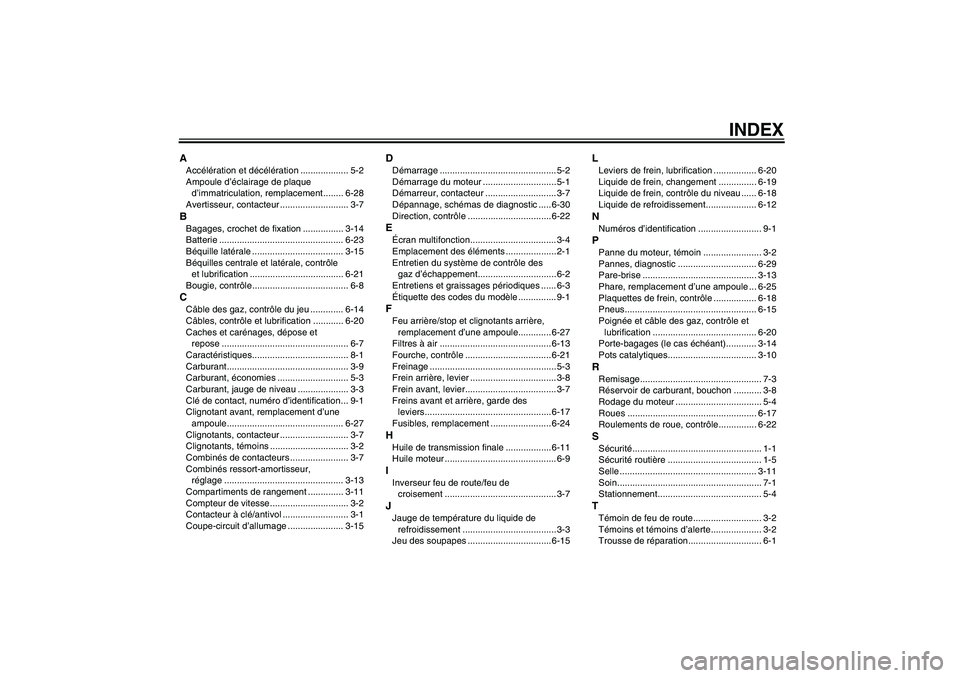

Page 79 of 82
INDEX
AAccélération et décélération ................... 5-2
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-28
Avertisseur, contacteur ........................... 3-7BBagages, crochet de fixation ................ 3-14
Batterie ................................................. 6-23
Béquille latérale .................................... 3-15
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 6-21
Bougie, contrôle...................................... 6-8CCâble des gaz, contrôle du jeu ............. 6-14
Câbles, contrôle et lubrification ............ 6-20
Caches et carénages, dépose et
repose .................................................. 6-7
Caractéristiques...................................... 8-1
Carburant................................................ 3-9
Carburant, économies ............................ 5-3
Carburant, jauge de niveau .................... 3-3
Clé de contact, numéro d’identification... 9-1
Clignotant avant, remplacement d’une
ampoule.............................................. 6-27
Clignotants, contacteur ........................... 3-7
Clignotants, témoins ............................... 3-2
Combinés de contacteurs ....................... 3-7
Combinés ressort-amortisseur,
réglage ............................................... 3-13
Compartiments de rangement .............. 3-11
Compteur de vitesse............................... 3-2
Contacteur à clé/antivol .......................... 3-1
Coupe-circuit d’allumage ...................... 3-15
DDémarrage .............................................. 5-2
Démarrage du moteur .............................5-1
Démarreur, contacteur ............................ 3-7
Dépannage, schémas de diagnostic ..... 6-30
Direction, contrôle .................................6-22EÉcran multifonction.................................. 3-4
Emplacement des éléments .................... 2-1
Entretien du système de contrôle des
gaz d’échappement............................... 6-2
Entretiens et graissages périodiques ...... 6-3
Étiquette des codes du modèle ............... 9-1FFeu arrière/stop et clignotants arrière,
remplacement d’une ampoule............. 6-27
Filtres à air ............................................ 6-13
Fourche, contrôle .................................. 6-21
Freinage .................................................. 5-3
Frein arrière, levier .................................. 3-8
Frein avant, levier.................................... 3-7
Freins avant et arrière, garde des
leviers..................................................6-17
Fusibles, remplacement ........................ 6-24HHuile de transmission finale .................. 6-11
Huile moteur ............................................ 6-9IInverseur feu de route/feu de
croisement ............................................ 3-7JJauge de température du liquide de
refroidissement .....................................3-3
Jeu des soupapes ................................. 6-15
LLeviers de frein, lubrification ................. 6-20
Liquide de frein, changement ............... 6-19
Liquide de frein, contrôle du niveau ...... 6-18
Liquide de refroidissement.................... 6-12NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-2
Pannes, diagnostic ............................... 6-29
Pare-brise ............................................. 3-13
Phare, remplacement d’une ampoule ... 6-25
Plaquettes de frein, contrôle ................. 6-18
Pneus.................................................... 6-15
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-20
Porte-bagages (le cas échéant)............ 3-14
Pots catalytiques................................... 3-10RRemisage................................................ 7-3
Réservoir de carburant, bouchon ........... 3-8
Rodage du moteur .................................. 5-4
Roues ................................................... 6-17
Roulements de roue, contrôle............... 6-22SSécurité................................................... 1-1
Sécurité routière ..................................... 1-5
Selle ...................................................... 3-11
Soin......................................................... 7-1
Stationnement......................................... 5-4TTémoin de feu de route........................... 3-2
Témoins et témoins d’alerte.................... 3-2
Trousse de réparation............................. 6-1
U5B2F2F0.book Page 1 Monday, July 6, 2009 6:34 PM

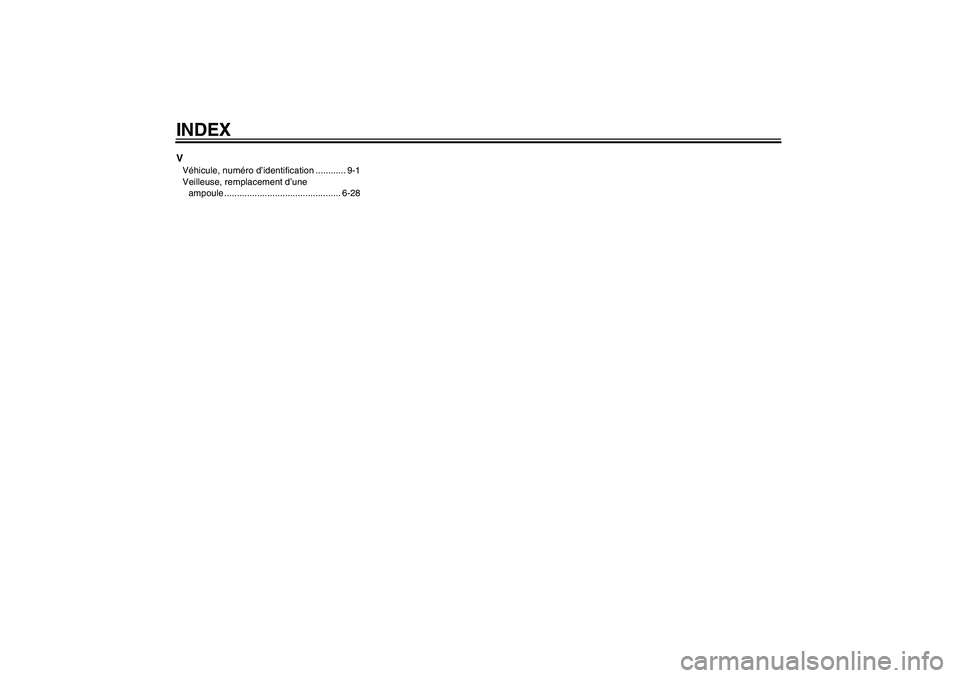

Page 80 of 82
INDEXVVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule .............................................. 6-28
U5B2F2F0.book Page 2 Monday, July 6, 2009 6:34 PM
