niveau maximum, puis remettre le
bouchon du vase d’expansion et le
cache en place. ATTENTION: Si l’on
ne peut se procurer du liquide de re-
froidissement, utiliser de l’eau dis-
tillée ou de l’eau du robinet douce.
Ne pas utiliser d’eau dure ou salée,
car cela endommagerait le moteur.
Si l’on a utilisé de l’eau au lieu de li-
quide de refroidiss ement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin de
protéger le circuit de refroidisse-
ment du gel et de la corrosion. Si on
a ajouté de l’eau au liquide de refroi-
dissement, il convient de faire réta-
blir le plus rapidement possible le
taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-
dissement.
[FCA10473]
6. Refermer la selle.
FAU33032
Changement du liquide de refroidisse-
ment
Il convient de changer le liquide de refroidis-
sement aux fréquences spécifiées dans le tableau des entretiens et graissages pério-
diques. Confier le changement du liquide de
refroidissement à un concessionnaire
Yamaha.
AVERTISSEMENT! Ne jamais
essayer de retirer le bouchon du radia-
teur tant que le moteur est chaud.
[FWA10382] FAUT3551
Élément de filtre à air et de filtre à
air du boîtier de la courroie
trapézoïdaleIl convient de nettoyer ou de remplacer
l’élément de filtre à air et de filtre à air du
boîtier de la courroie
trapézoïdale aux fré-
quences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Augmenter la fréquence du contrôle des
éléments si le véhicule est utilisé dans des
zones très poussiéreuses ou humides. Il
faut également contrôler fréquemment le
tube de vidange du filtre à air et le nettoyer,
si nécessaire.
Remplacement de l’élément du filtre à
air
1. Dresser le scooter sur sa béquille cen- trale.
2. Déposer le cache-vis et le couvercle
du boîtier de filtre à air en déposant les
vis.
Capacité du vase d’expansion :
0.25 L (0.26 US qt, 0.22 Imp.qt)
U52SF1F0 16 ページ ２０１５年９月１７日　木曜日　午前１１時３８分

Entretien périodique et réglage
6-17
1
2
3
4
56
7
8
9
10
11
12
3. Extraire l’élément du filtre à air.
4. Loger un élément neuf dans le boîtier de filtre à air. ATTENTION: S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de
filtre à air. Ne ja mais mettre le mo-
teur en marche avant d’avoir re-
monté l’élément du filtre à air. Une
usure excessive du ou des pistons
et/ou du ou des cylindres pourrait
en résulter.
[FCA10482]
5. Reposer le couvercle du boîtier de filtre à l’aide des vis et du cache-vis.
Nettoyage du tube de vidange du filtre à
air 1. Contrôler si le tube de vidange, situé à l’arrière du boîtier de filtre à air,
contient de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse, retirer et nettoyer le tube, puis remon-
ter ce dernier.
Nettoyage de l’élément du filtre à air du
boîtier de la courroie trapézoïdale 1. Déposer le cache B. (Voir page 6-10.)
2. Retirer le couvercle du boîtier de filtre à air de la courroie trapézoïdale en
desserrant les vis.
3. Retirer l’élément de filtre à air et le net- toyer à l’air comprimé. ATTENTION:
Afin d’éviter d’endommager l’élé-
ment du filtre à air, le manipuler
avec soin et ne pas le tordre.
[FCA10522]
4. Loger l’élément dans le boîtier de filtre à air.
5. Reposer le couvercle du boîtier du
filtre à air de la courroie trapézoïdale à
l’aide des vis.
6. Reposer le cache.
1. Cache-vis
2. Couvercle du boîtier de filtre à air
3. Durite de vidange du boîtier de filtre à air
2
3
1
1. Couvercle du boîtier de filtre à air de la courroie trapézoïdale
1
1. Élément de filtre à air du boîtier de la courroie trapézoïdale
1
U52SF1F0 17 ページ ２０１５年９月１７日　木曜日　午前１１時３８分

Entretien périodique et réglage
6-18
1
2
3
4
567
8
9
10
11
12
FAU44735
Contrôle du régime de ralenti du
moteurContrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha.
FAU21386

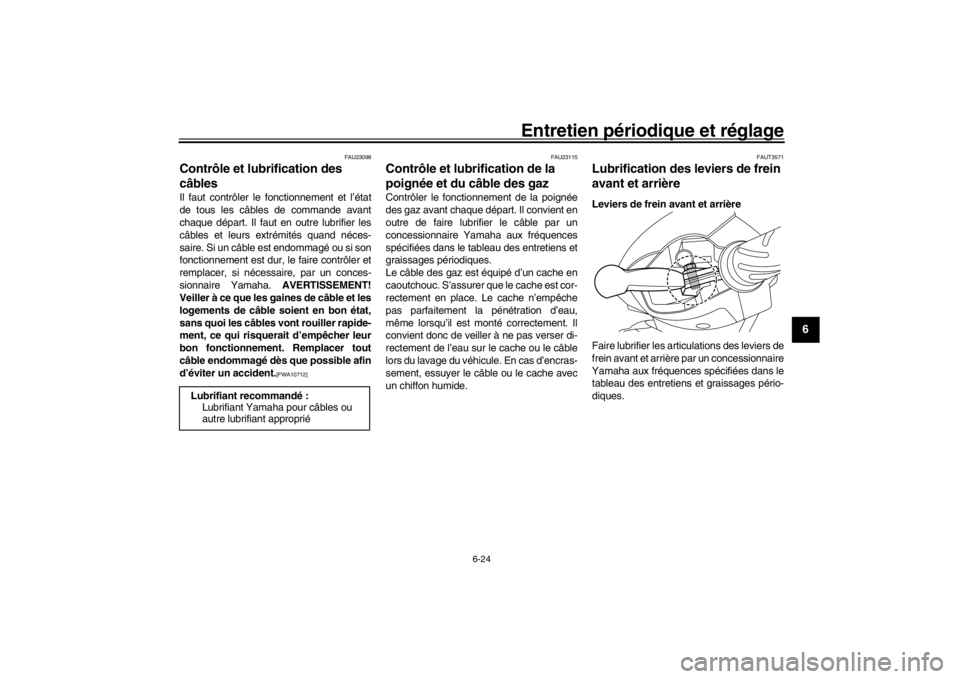

Contrôle de la garde de la
poignée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
FAU21402
Jeu des soupapesÀ la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
Régime de ralenti du moteur :
1600–1800 tr/mn

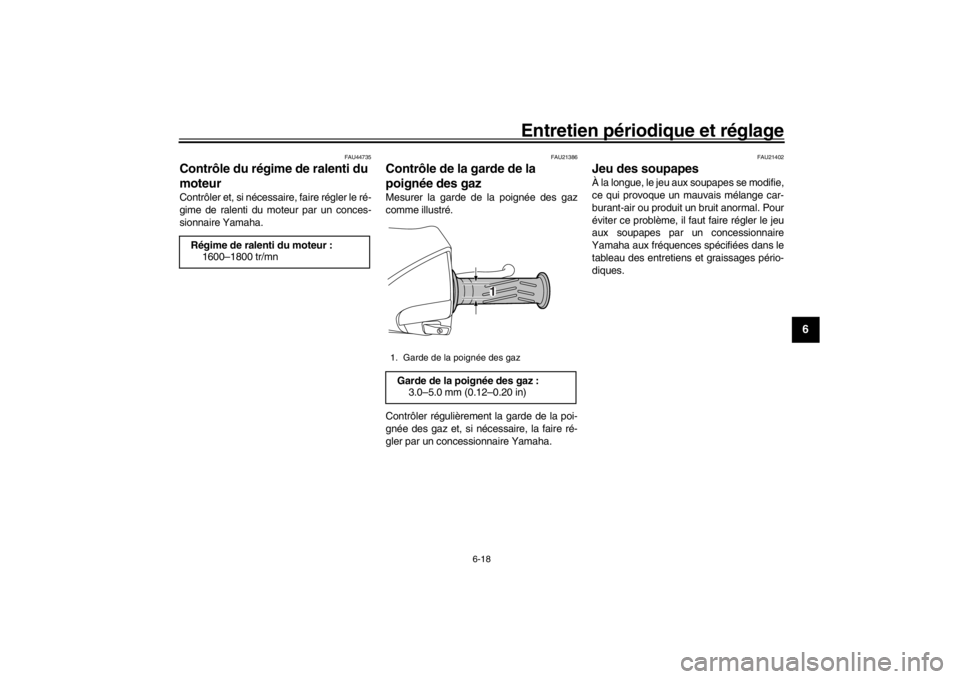

1. Garde de la poignée des gazGarde de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)
1
U52SF1F0 18 ページ ２０１５年９月１７日　木曜日　午前１１時３８分

Entretien périodique et réglage
6-19
1
2
3
4
56
7
8
9
10
11
12
FAU61710
PneusLes pneus sont le seul contact entre le véhi-
cule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA10504
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des acces-soires approuvés pour ce modèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident. Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
Pression de gonflage (contrôlée les
pneus froids) :
Charge jusqu’à 90 kg (198 lb) : Avant :
175 kPa (1.75 kgf/cm
2, 25 psi)
Arrière : 200 kPa (2.00 kgf/cm2, 29 psi)
90 kg (198 lb) jusqu’à la charge
maximum : Avant :
175 kPa (1.75 kgf/cm2, 25 psi)
Arrière : 225 kPa (2.25 kgf/cm2, 33 psi)
Charge* maximale : 179 kg (395 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires

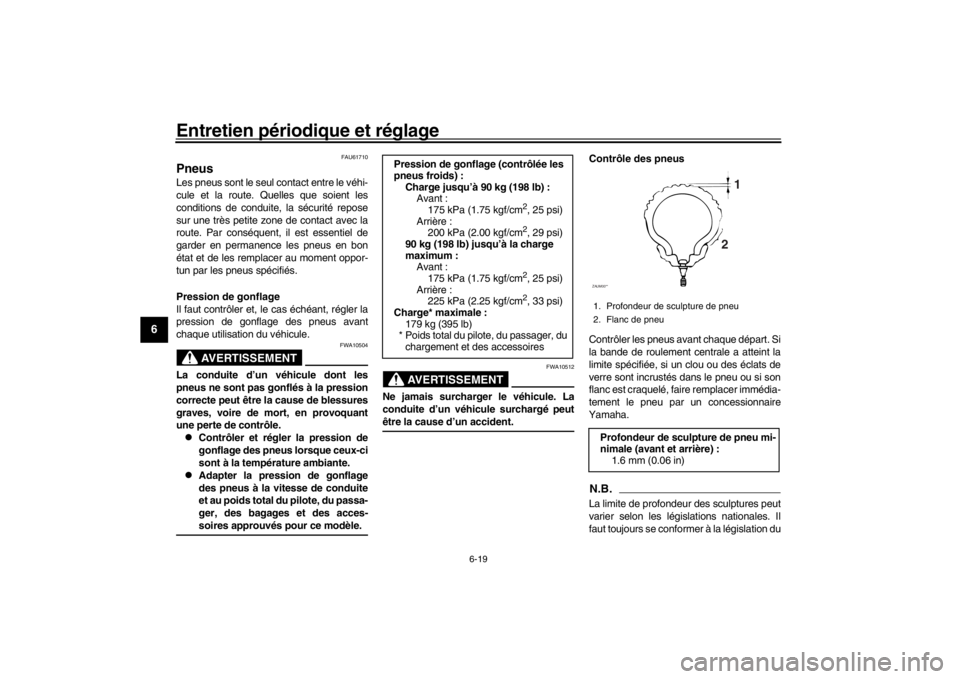

1. Profondeur de sculpture de pneu
2. Flanc de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) : 1.6 mm (0.06 in)ZAUM00**
1
2
U52SF1F0 19 ページ ２０１５年９月１７日　木曜日　午前１１時３８分

Entretien périodique et réglage
6-20
1
2
3
4
567
8
9
10
11
12
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.

Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.

Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquistoutes ses caractéristiques.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du
vieillissement du pneu. Les vieux pneus et les pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenuede route et éviter les accidents.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha pour ce modèle.
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Pneu avant :
Taille :100 / 80 - 16M/C 50P
Fabricant/modèle :
DURO / DM1157F
Pneu arrière : Taille :120 / 80 - 16M/C 60P
Fabricant/modèle : DURO / DM1157
U52SF1F0 20 ページ ２０１５年９月１７日　木曜日　午前１１時３８分

Entretien périodique et réglage
6-21
1
2
3
4
56
7
8
9
10
11
12
FAUS2002

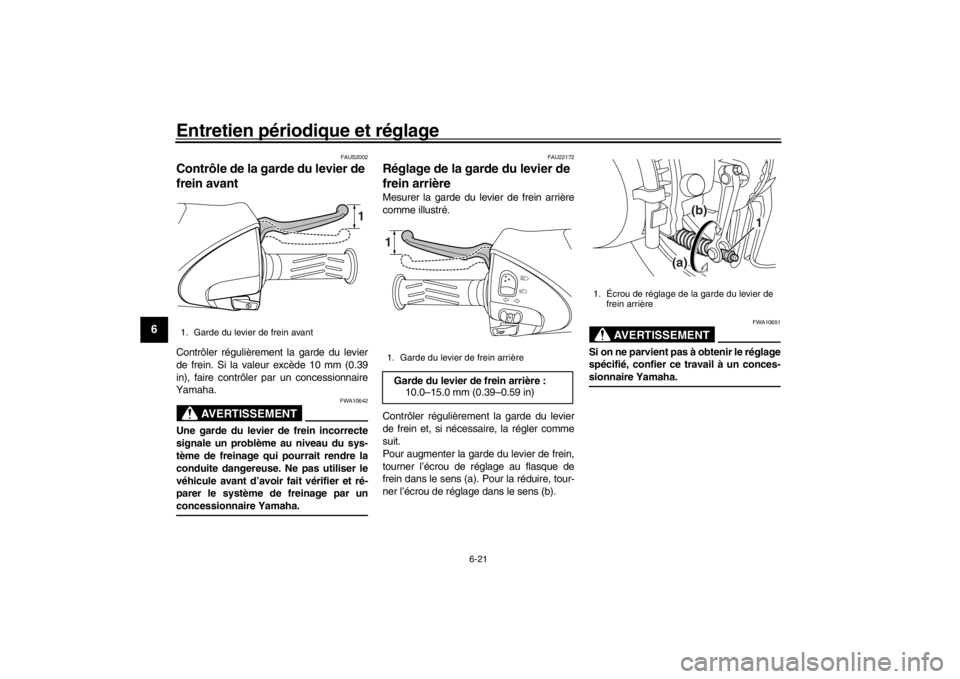

Contrôle de la garde du levier de
frein avantContrôler régulièrement la garde du levier
de frein. Si la valeur excède 10 mm (0.39
in), faire contrôler par un concessionnaire
Yamaha.
AVERTISSEMENT
FWA10642
Une garde du levier de frein incorrecte
signale un problème au niveau du sys-
tème de freinage qui pourrait rendre la
conduite dangereuse. Ne pas utiliser le
véhicule avant d’avoir fait vérifier et ré-
parer le système de freinage par unconcessionnaire Yamaha.
FAU22172
Réglage de la garde du levier de
frein arrièreMesurer la garde du levier de frein arrière
comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.
Pour augmenter la garde du levier de frein,
tourner l’écrou de réglage au flasque de
frein dans le sens (a). Pour la réduire, tour-
ner l’écrou de réglage dans le sens (b).
AVERTISSEMENT
FWA10651
Si on ne parvient pas à obtenir le réglage
spécifié, confier ce travail à un conces-sionnaire Yamaha.

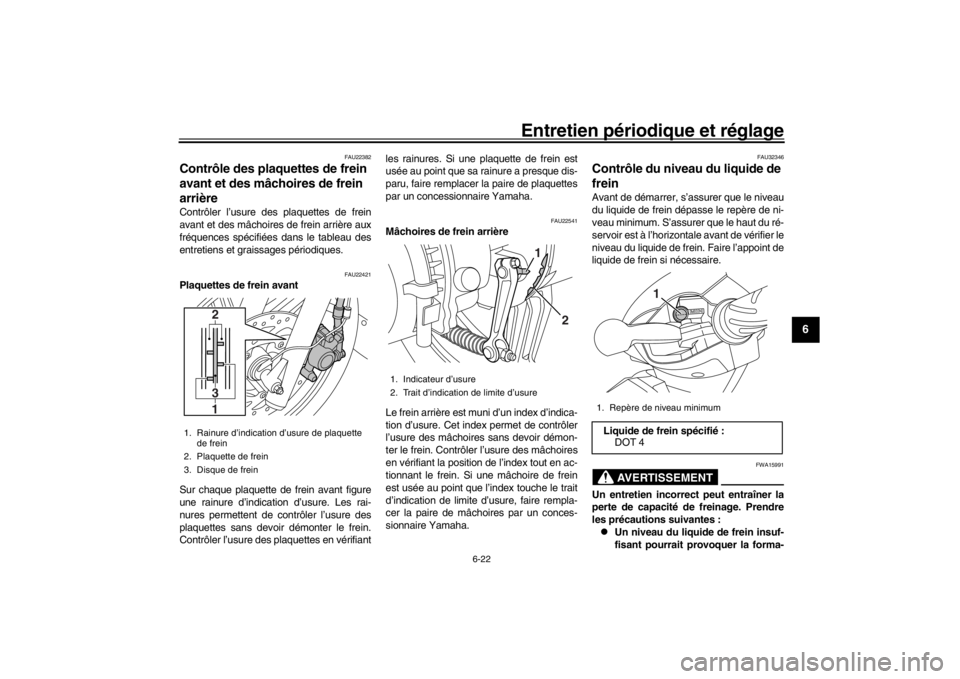

1. Garde du levier de frein avant
1
1. Garde du levier de frein arrièreGarde du levier de frein arrière : 10.0–15.0 mm (0.39–0.59 in)1
1. Écrou de réglage de la garde du levier de
frein arrière
(a) (b)
1
U52SF1F0 21 ページ ２０１５年９月１７日　木曜日　午前１１時３８分

Entretien périodique et réglage
6-22
1
2
3
4
567
8
9
10
11
12
FAU22382
Contrôle des plaquettes de frein
avant et des mâchoires de frein
arrière Contrôler l’usure des plaquettes de frein
avant et des mâchoires de frein arrière aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
FAU22421
Plaquettes de frein avant
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant les rainures. Si une plaquette de frein est
usée au point que sa rainure a presque dis-
paru, faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
FAU22541
Mâchoires de frein arrière
Le frein arrière est muni d’un index d’indica-
tion d’usure. Cet index permet de contrôler
l’usure des mâchoire
s sans devoir démon-
ter le frein. Contrôler l’usure des mâchoires
en vérifiant la position de l’index tout en ac-
tionnant le frein. Si une mâchoire de frein
est usée au point que l’index touche le trait
d’indication de limite d’usure, faire rempla-
cer la paire de mâchoires par un conces-
sionnaire Yamaha.
FAU32346
Contrôle du niveau du liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
AVERTISSEMENT
FWA15991
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Prendre
les précautions suivantes :
Un niveau du liquide de frein insuf-
fisant pourrait provoquer la forma-
1. Rainure d’indication d’usure de plaquette de frein
2. Plaquette de frein
3. Disque de frein
2
3
1
1. Indicateur d’usure
2. Trait d’indication de limite d’usure
1
2
1. Repère de niveau minimumLiquide de frein spécifié :DOT 4
1
U52SF1F0 22 ページ ２０１５年９月１７日　木曜日　午前１１時３８分

Entretien périodique et réglage
6-23
1
2
3
4
56
7
8
9
10
11
12
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.

Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.

Utiliser uniquement le liquide de
frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.

Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.

Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide
de frein. En effet, l’eau abaisserait
nettement le point d’ébullition du li-
quide et pourrait provoquer un bou-chon de vapeur ou “vapor lock”.
ATTENTION
FCA17641
Le liquide de frein risque d’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toutetrace de liquide renversé.
L’usure des plaquettes de frein entraîne une baisse progressive du niveau du liquide
de frein. Un niveau de liquide bas peut si-
gnaler l’usure des plaquettes ou la pré-
sence d’une fuite dans le circuit de frein ; il
convient dès lors de contrôler l’usure des
plaquettes et l’étanchéité du circuit de frein.
Si le niveau du liquide de frein diminue sou-
dainement, faire contrôler le véhicule par un
concessionnaire Yamaha avant de re-
prendre la route.
FAU22724
Changement du liquide de frein Faire changer le liquide de frein par un
concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité du maître-cylindre de frein et de
l’étrier, ainsi que la durite de frein aux fré-
quences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.
Bagues d’étanchéité : Remplacer tous
les deux ans.

Durite de frein : Remplacer tous les
quatre ans.
U52SF1F0 23 ページ ２０１５年９月１７日　木曜日　午前１１時３８分

Entretien périodique et réglage
6-24
1
2
3
4
567
8
9
10
11
12
FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT!
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble endommagé dès que possible afin
d’éviter un accident.
[FWA10712] FAU23115
Contrôle et lubrification de la
poignée et du câble des gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un
concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est cor-
rectement en place. Le cache n’empêche
pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’encras-
sement, essuyer le câble ou le cache avec
un chiffon humide.
FAUT3571
Lubrification des leviers de frein
avant et arrièreLeviers de frein avant et arrière
Faire lubrifier les articulations des leviers de
frein avant et arrière par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
Lubrifiant recommandé :
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
U52SF1F0 24 ページ ２０１５年９月１７日　木曜日　午前１１時３８分

Entretien périodique et réglage
6-25
1
2
3
4
56
7
8
9
10
11
12
FAU23193

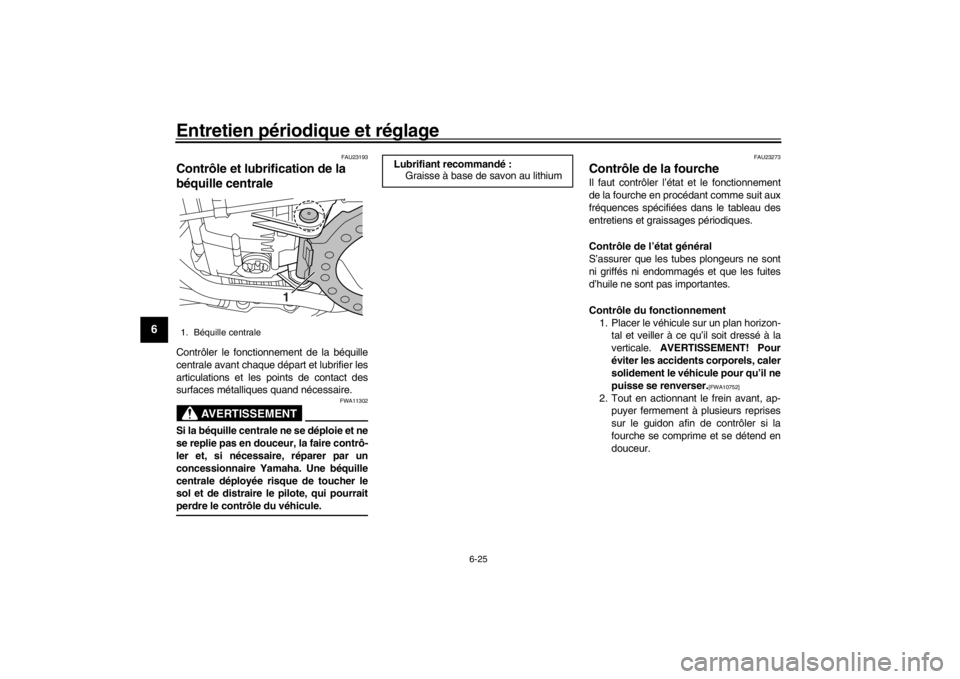

Contrôle et lubrification de la
béquille centraleContrôler le fonctionnement de la béquille
centrale avant chaque départ et lubrifier les
articulations et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA11302
Si la béquille centrale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un
concessionnaire Yamaha. Une béquille
centrale déployée risque de toucher le
sol et de distraire le pilote, qui pourraitperdre le contrôle du véhicule.
FAU23273
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement 1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap- puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
1. Béquille centrale
1
Lubrifiant recommandé :Graisse à base de savon au lithium
U52SF1F0 25 ページ ２０１５年９月１７日　木曜日　午前１１時３８分
