YAMAHA XJ 1300 2015 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-17
6
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, beein-
trächti gen ü bermäßi g a bgefahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi t

mäßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenausführun g
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10482
 Die Vor der- un d Hinterreifen sollten
immer vom sel ben Hersteller un d
von gleicher Ausführun g sein. An-

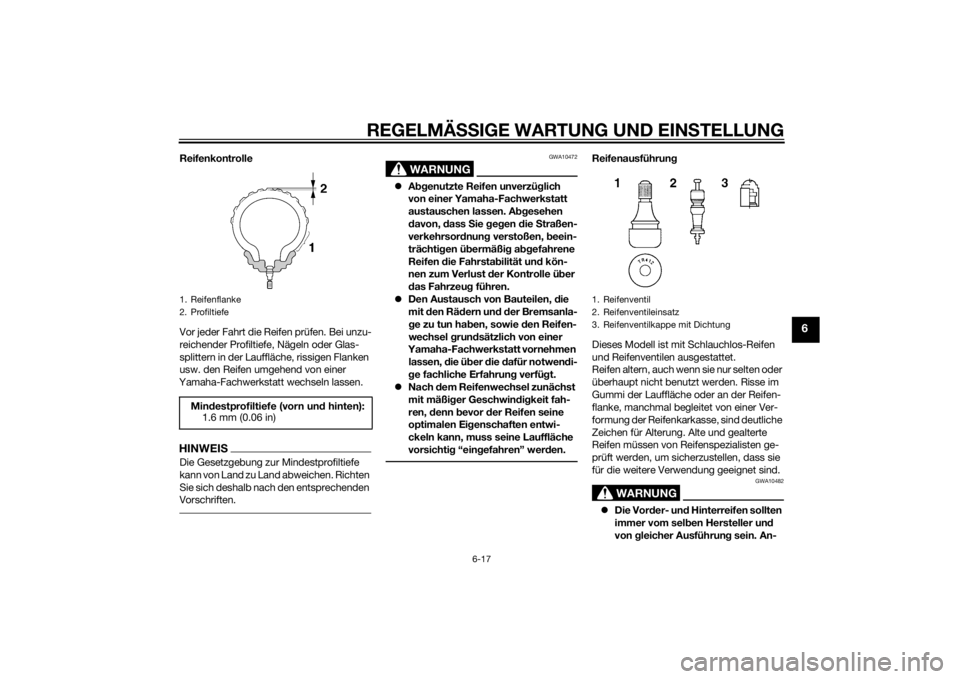

1. Reifenflanke
2. ProfiltiefeMin destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
U2PNG0G0.book Page 17 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-18
6
derenfalls kann sich das Fahrver-
halten des Motorrad s ändern un d
es kann zu Unfällen kommen.
 Die Ventilkappen fest aufschrau-
ben, da sie Luft druckverluste ver-
hind ern.
 Die Verwen dun g von an deren Rei-
fenventilen un d Ventileinsätzen als
d en hier auf geführten kann bei ho-
hen Geschwind ig keiten zu plötzli-
chem Luft druckverlust führen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
WARNUNG
GWA10601
Dieses Motorrad ist mit Super-Hoch ge-
schwin dig keitsreifen ausg erüstet. Bitte
fol gen de Punkte b eachten, um das volle
Potential des Fahrzeu gs un d d er Reifen
nutzen zu können.
 Diese Reifen nur g eg en solche g lei-
cher Spezifikation un d g leichen
Typs austauschen. An dere Reifen
können bei hohen Geschwind ig kei-
ten platzen.
 Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bod enhaftung. Daher sollten
d ie Reifen für etwa 100 km (60 mi)
mit nie dri gerer Geschwin dig keit
ein gefahren wer den, bevor hohe
Geschwin dig keiten riskiert wer den
können.
 Hohe Geschwin dig keiten sollten
n u

r mit warmen Reifen gefahren
wer den.
 Den Reifenluftd ruck stets der Zula-
d un g und d en Fahr bed in gung en an-
passen.
GAU21963
Gussrä derOptimale Lenkstabilit ät, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.  Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
Vo r
derreifen:
Größe: 120/70 ZR17M/C (58W)
Hersteller/Modell:
DUNLOP/D252F L
Hinterreifen: Größe:
180/55 ZR17M/C (73W)
Hersteller/Modell: DUNLOP/D252 L
VORNE un d HINTEN:
Reifenventil: TR412
Ventileinsatz: #9100 (Original)
U2PNG0G0.book Page 18 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-19
6
GAU22074
KupplungshebelDieses Modell ist mit einer hydraulisch be-
tätigten Kupplung ausgerüstet, bei der jeg-
liche Einstellung entfällt. Allerdings muss
vor Fahrtantritt das System auf Dichtheit
und der Flüssigkeitsstand im Vorratsbehäl-
ter geprüft werden. (Siehe Seite 6-20.)
Wenn der Kupplungshebel zu viel Spiel auf-
weist, die Kupplung nicht ganz aus- bzw.
einrückt oder schlüpft und schlechte Be-
schleunigung bewirkt, befindet sich mögli-
cherweise Luft im Kupplungssystem, die
unbedingt vor Fahrtantritt entfernt werden
muss. Befindet sich Luft im Hydrauliksys-
tem, lassen Sie das System von einer
Yamaha-Fachwerkstatt in Ordnung brin-
gen, bevor Sie mit dem Motorrad fahren.
GAU37914
S piel des Han dbremshe bels prü-
fenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betäti gen des Bremshe bels kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen Sie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit d em Fahr-
zeu g fahren. Luft in d er Bremsanlage
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
GAU22274
BremslichtschalterDas Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinterrad-
Bremslichtschalter wie folgt einstellen, aber
den Vorderrad-Bremslichtschalter grund-
sätzlich von einer Yamaha-Fachwerkstatt
einstellen lassen.
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts zurückzuver-
setzen, die Einstellmutter in Richtung (b)
drehen.

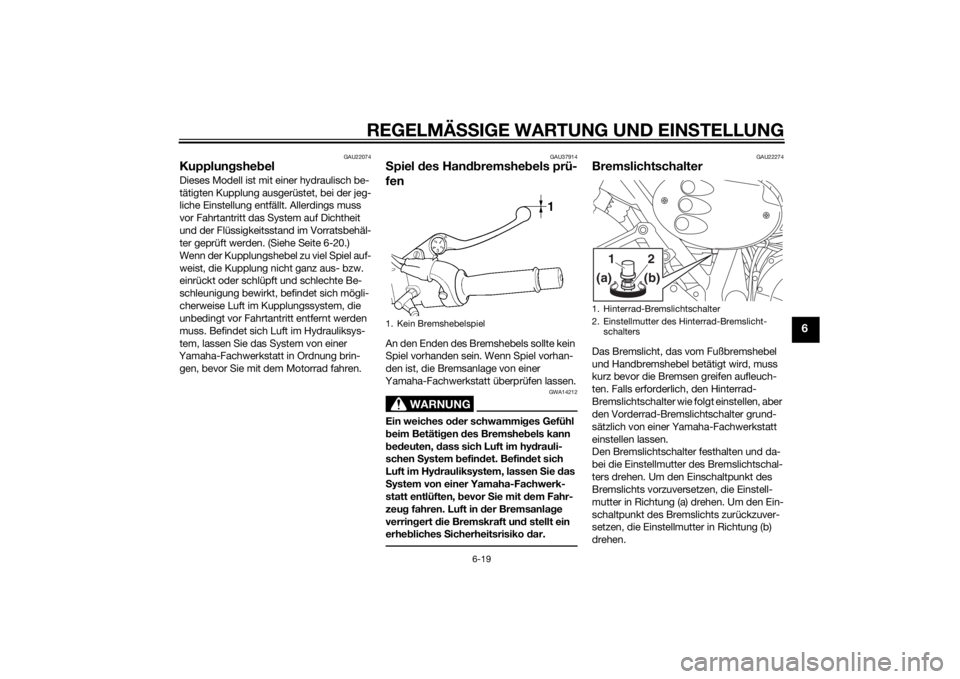

1. Kein Bremshebelspiel
1
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1
2(b)
(a)
U2PNG0G0.book Page 19 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-20
6
GAU22322

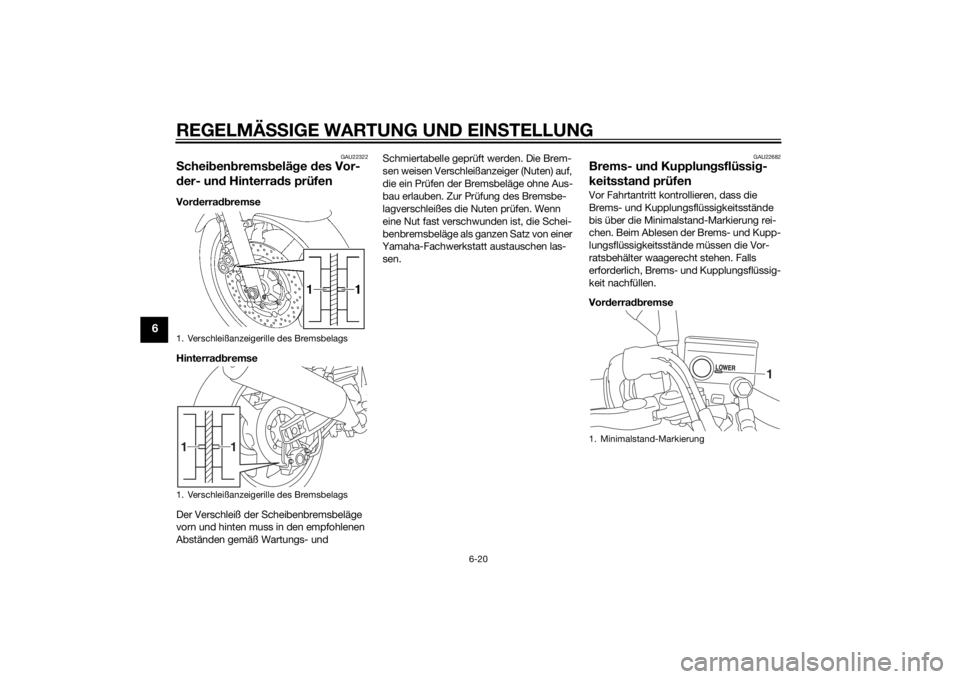

Schei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenVor derra dbremse
Hinterra dbremse
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmiertabelle geprüft werden. Die Brem-
sen weisen Verschleißanzeiger (Nuten) auf,
die ein Prüfen der Bremsbeläge ohne Aus-
bau erlauben. Zur Prüfung des Bremsbe-
lagverschleißes die Nuten prüfen. Wenn
eine Nut fast verschwunden ist, die Schei-
benbremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22682
Brems- un d Kupplun gsflüssi g-

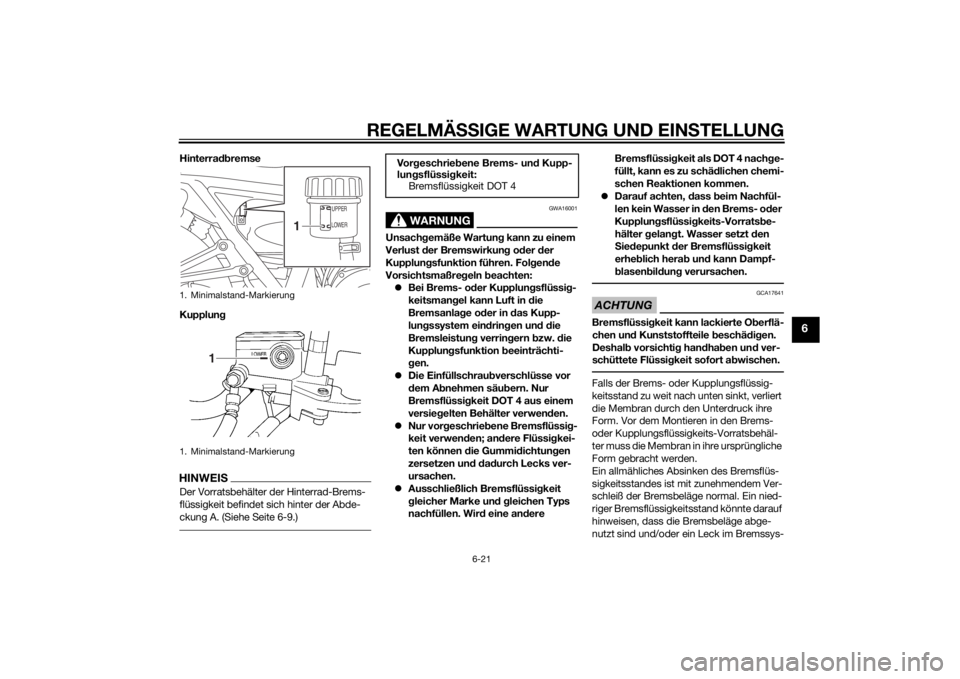

keitsstan d prüfenVor Fahrtantritt kontrollieren, dass die
Brems- und Kupplungsflüssigkeitsstände
bis über die Minimalstand-Markierung rei-
chen. Beim Ablesen der Brems- und Kupp-
lungsflüssigkeitsstände müssen die Vor-
ratsbehälter waagerecht stehen. Falls
erforderlich, Brems- und Kupplungsflüssig-
keit nachfüllen.
Vor derra dbremse
1. Verschleißanzeigerille des Bremsbelags
1. Verschleißanzeigerille des Bremsbelags1
1
1. Minimalstand-Markierung
1
U2PNG0G0.book Page 20 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-21
6
Hinterradbremse
Kupplun gHINWEISDer Vorratsbehälter der Hinterrad-Brems-
flüssigkeit befindet sich hinter der Abde-
ckung A. (Siehe Seite 6-9.)
WARNUNG
GWA16001
Unsachgemäße Wartun g kann zu einem
Verlust der Bremswirkun g od er der
Kupplun gsfunktion führen. Fol gen de
Vorsichtsmaßre geln beachten:
 Bei Brems- o der Kupplun gsflüssi g-
keitsman gel kann Luft in d ie
Bremsanla ge o der in das Kupp-
lun gssystem ein drin gen un d d ie
Bremsleistun g verrin gern bzw. die
Kupplun gsfunktion beeinträchti-
g en.
 Die Einfüllschrau bverschlüsse vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versie gelten Behälter verwen den.
 Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an der e Flüssi
gkei
-
ten können d ie Gummidichtungen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssig keit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d eine an dere Bremsflüssi
gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, d ass beim Nachfül-
len kein Wasser in den Brems- o der
Kupplun gsflüssig keits-Vorrats be-
hälter gelan gt. Wasser setzt d en
S ie depunkt der Bremsflüssi gkeit
erhe blich hera b un d kann Dampf-
b lasen bild un g verursachen.
ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschäd ig en.
Deshalb vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.Falls der Brems- oder Kupplungsflüssig-
keitsstand zu weit nach unten sinkt, verliert
die Membran durch den Unterdruck ihre
Form. Vor dem Montieren in den Brems-
oder Kupplungsflüssigkeits-Vorratsbehäl-
ter muss die Membran in ihre ursprüngliche
Form gebracht werden.
Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied-
riger Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssys-
1. Minimalstand-Markierung
1. Minimalstand-Markierung
UPPER
LOWER
1
1
Vor geschrieb ene Brems- un d Kupp-
lun gsflüssi gkeit:
Bremsflüssigkeit DOT 4
U2PNG0G0.book Page 21 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-22
6
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Ein
niedriger Kupplungsflüssigkeitsstand
könnte darauf hinweisen, dass ein Leck im
Kupplungssystem vorhanden ist; daher auf
jeden Fall das Kupplungssystem auf Lecks
überprüfen. Bei plötzlichem Absinken des
Brems- oder Kupplungsflüssigkeitsstandes
die Bremsanlage oder Kupplung vor dem
nächsten Fahrtantritt von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22754
Wechseln der Brems- un d Kupp-
lun gsflüssi gkeitDie Brems und Kupplungsflüssigkeiten
sollten in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtun-
gen der Hauptbremszylinder, Kupplungs-
geberzylinder und der Bremssättel, sowie
die Brems- und Kupplungsschläuche in
den unten aufgeführten Abständen ge-
wechselt werden, oder wenn sie beschä-
digt oder undicht sind.
 Öldichtungen: Alle zwei Jahre erneu-
ern.
 Brems- und Kupplungsschläuche:
Alle vier Jahre erneuern.
GAU22762
Antrie bsketten-Durchhan gDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22776

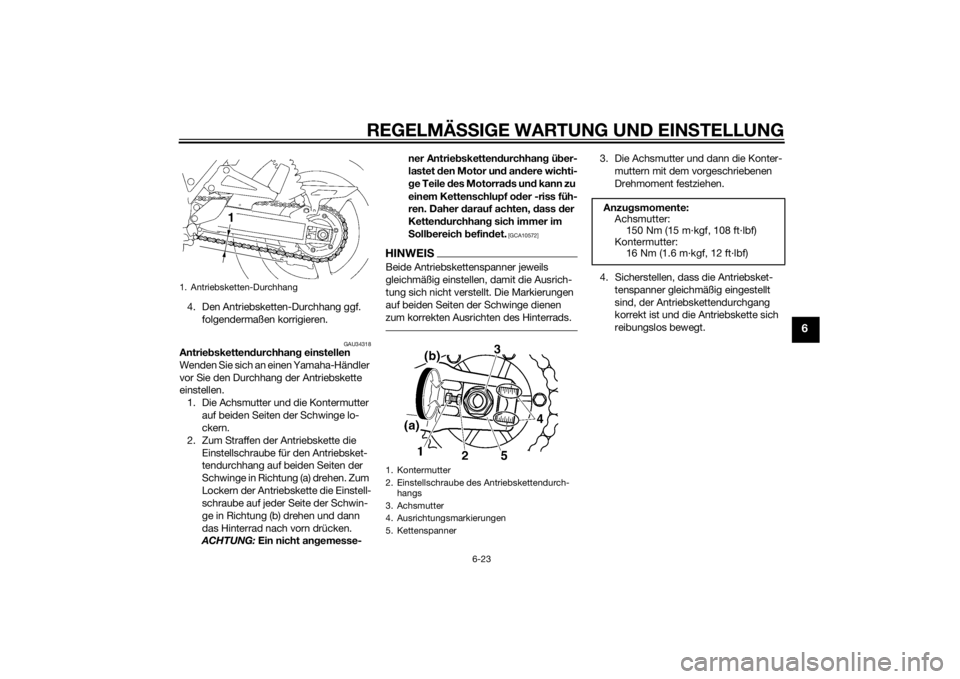

Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug
keine Belastung sein.2. Das Getriebe in die Leerlaufstellung schalten.
3. Den Kettendurchhang, wie in der Ab- bildung gezeigt, messen.
Antrie bsketten-Durchhan g:
5.0–15.0 mm (0.20–0.59 in)
U2PNG0G0.book Page 22 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-23
6
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU34318
Antrie bsketten durchhang einstellen
Wenden Sie sich an einen Yamaha-Händler
vor Sie den Durchhang der Antriebskette
einstellen.
1. Die Achsmutter und die Kontermutter auf beiden Seiten der Schwinge lo-
ckern.
2. Zum Straffen der Antriebskette die Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht an gemesse- ner Antrie
bsketten durchhang über-
lastet den Motor un d an dere wichti-
g e Teile des Motorrad s und kann zu
einem Kettenschlupf o der -riss füh-
ren. Daher darauf achten, d ass der
Ketten durchhang sich immer im
S oll bereich befin det.
[GCA10572]
HINWEISBeide Antriebskettenspanner jeweils
gleichmäßig einstellen, damit die Ausrich-
tung sich nicht verstellt. Die Markierungen
auf beiden Seiten der Schwinge dienen
zum korrekten Ausricht en des Hinterrads.
3. Die Achsmutter und dann die Konter-
muttern mit dem vorgeschriebenen
Drehmoment festziehen.
4. Sicherstellen, dass die Antriebsket- tenspanner gleichmäßig eingestellt
sind, der Antriebskettendurchgang
korrekt ist und die Antriebskette sich
reibungslos bewegt.
1. Antriebsketten-Durchhang
1
1. Kontermutter
2. Einstellschraube des Antriebskettendurch-hangs
3. Achsmutter
4. Ausrichtungsmarkierungen
5. Kettenspanner
Anzu gsmomente:
Achsmutter:
150 Nm (15 m·kgf, 108 ft·lbf)
Kontermutter: 16 Nm (1.6 m·kgf, 12 ft·lbf)
U2PNG0G0.book Page 23 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-24
6
GAU23026
Antrie bskette säub ern und
schmierenDie Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10584
Die Antrie bskette muss nach der Reini-
g un g d es Motorra ds, nach einer Fahrt im
Re gen o der nach einer Fahrt in feuchter
Um geb un g g eschmiert wer den.1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschä dig ung
d er O-Rin ge zu vermei den, die An-
trie bskette nicht mit einem Dampf-
b zw. Hoch druckreini ger o der ei-
nem ung eeigneten Lösung smittel
reini gen.
[GCA11122]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ket-
tenspray schmieren. ACHTUNG: Auf
d ie Antrie bskette kein Motoröl o der
an deres Schmiermittel auftra gen, d
a dies Sub stanzen enthalten könn-
te, die die O-Rin ge beschäd ig en.

[GCA11112] GAU23098
Bow
denzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig un gen der
S eilzu gummantelung können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g un g b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712]
Empfohlenes Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
U2PNG0G0.book Page 24 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-25
6
GAU23115
Gasdreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
GAU44275

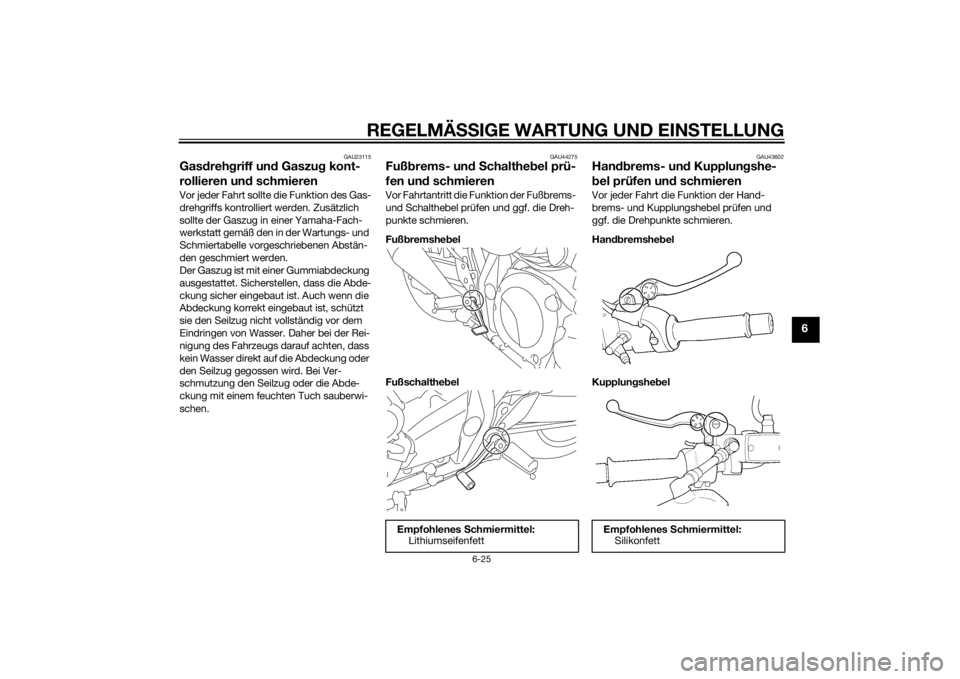

Fuß brems- un d S chaltheb el prü-
fen un d schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fuß bremshe bel
Fußschalthe bel
GAU43602
Han dbrems- un d Kupplun gshe-
b el prüfen un d schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Han dbremsheb el
Kupplun gshe bel
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Silikonfett
U2PNG0G0.book Page 25 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-26
6
GAU23203

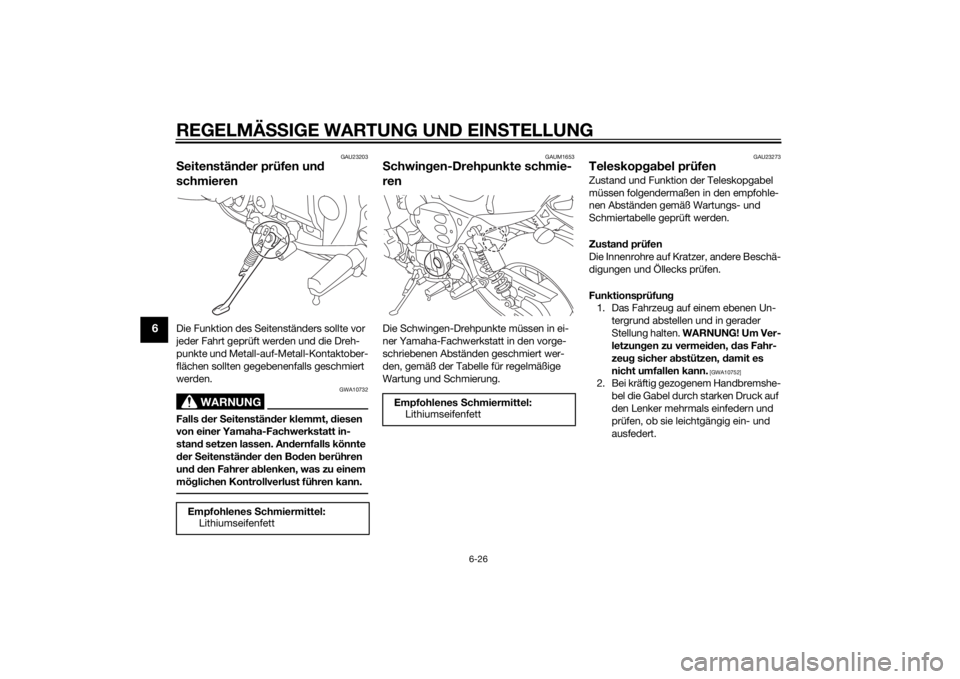

Seitenständ er prüfen un d
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenstän der klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stan d setzen lassen. An dernfalls könnte
d er Seitenständ er den Bo den berühren
un d d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
GAUM1653
S chwin gen-Drehpunkte schmie-
renDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskop gab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U2PNG0G0.book Page 26 Thursday, September 4, 2014 10:36 AM
