YAMAHA XJ6-N 2009 Manuale de Empleo (in Spanish)

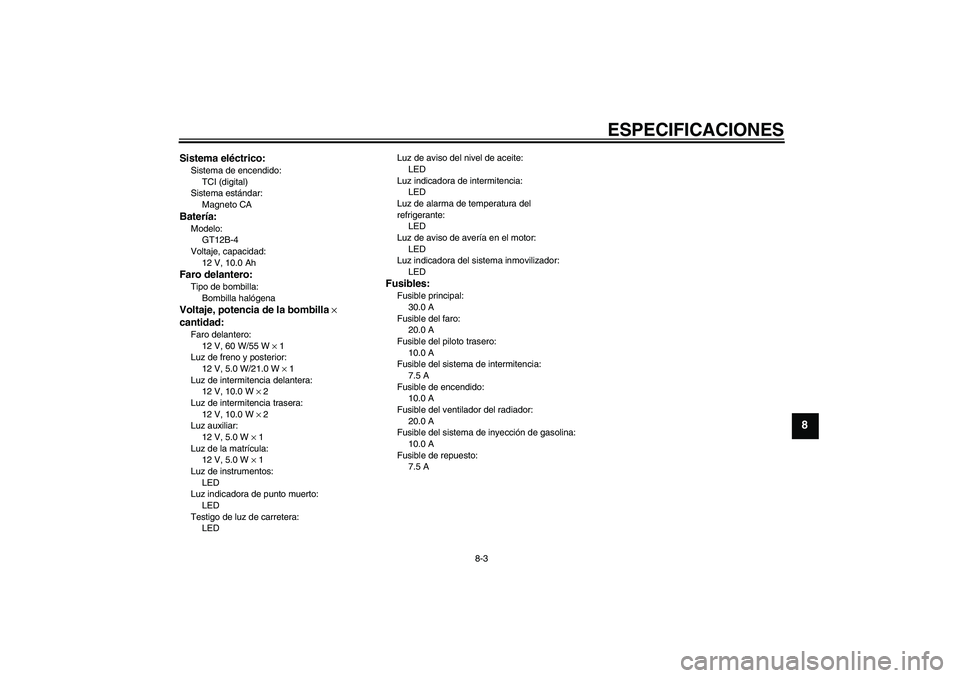

ESPECIFICACIONES
8-3
8
Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
GT12B-4
Voltaje, capacidad:
12 V, 10.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55 W × 1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 1
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LEDLuz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
30.0 A
Fusible del faro:
20.0 A
Fusible del piloto trasero:
10.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
20.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de repuesto:
7.5 A
U20SS0S0.book Page 3 Friday, September 19, 2008 9:19 AM

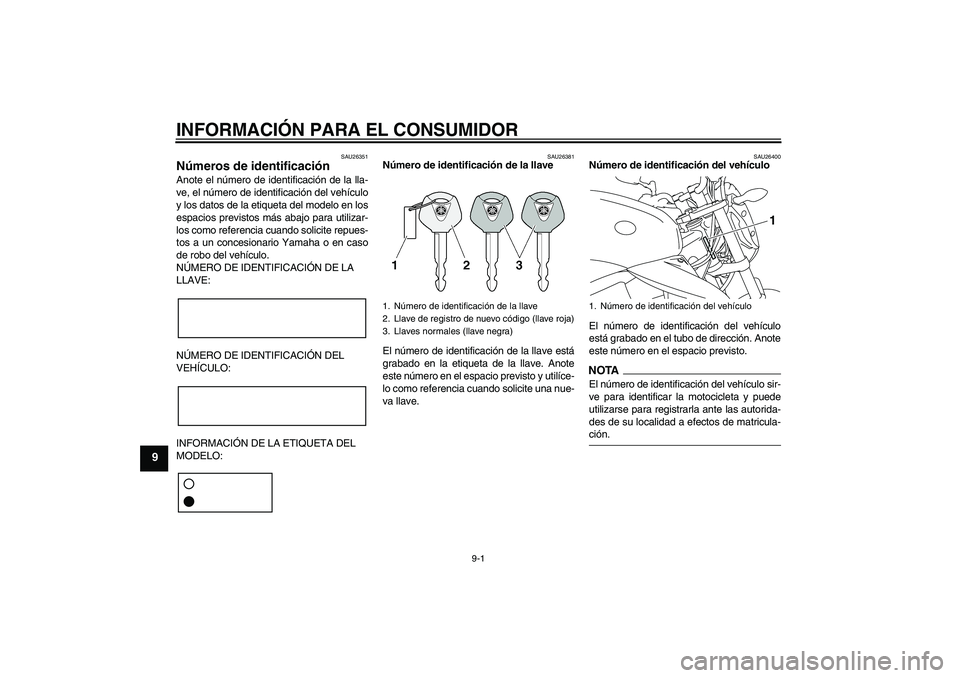

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
1
U20SS0S0.book Page 1 Friday, September 19, 2008 9:19 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26480

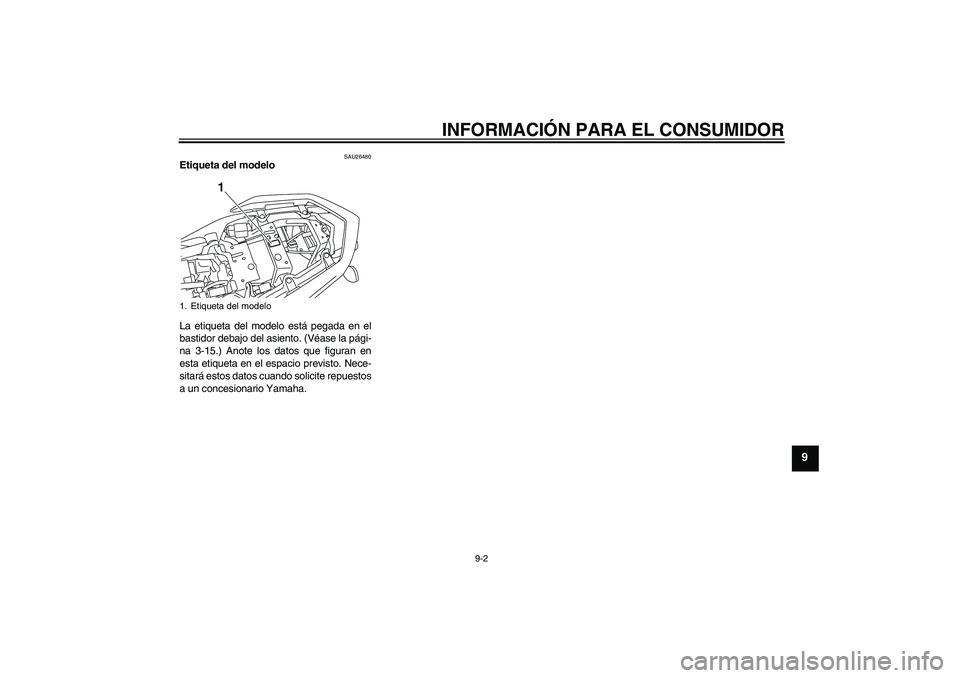

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-15.) Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modelo
1
U20SS0S0.book Page 2 Friday, September 19, 2008 9:19 AM

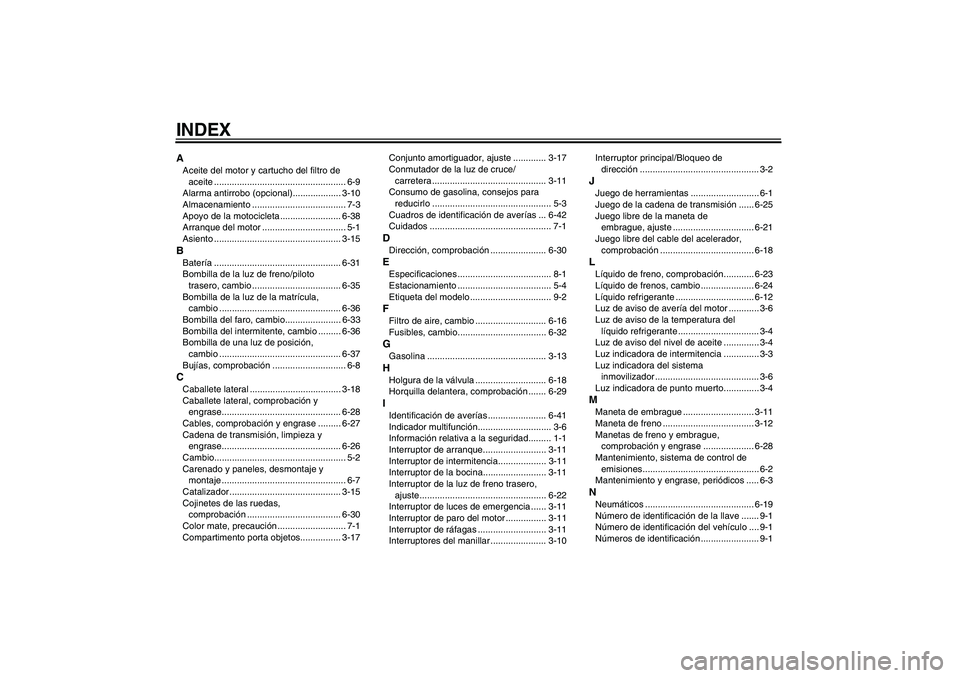

INDEXAAceite del motor y cartucho del filtro de
aceite .................................................... 6-9
Alarma antirrobo (opcional)................... 3-10
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ........................ 6-38
Arranque del motor ................................. 5-1
Asiento .................................................. 3-15BBatería .................................................. 6-31
Bombilla de la luz de freno/piloto
trasero, cambio ................................... 6-35
Bombilla de la luz de la matrícula,
cambio ................................................ 6-36
Bombilla del faro, cambio...................... 6-33
Bombilla del intermitente, cambio ......... 6-36
Bombilla de una luz de posición,
cambio ................................................ 6-37
Bujías, comprobación ............................. 6-8CCaballete lateral .................................... 3-18
Caballete lateral, comprobación y
engrase............................................... 6-28
Cables, comprobación y engrase ......... 6-27
Cadena de transmisión, limpieza y
engrase............................................... 6-26
Cambio.................................................... 5-2
Carenado y paneles, desmontaje y
montaje ................................................. 6-7
Catalizador ............................................ 3-15
Cojinetes de las ruedas,
comprobación ..................................... 6-30
Color mate, precaución ........................... 7-1
Compartimento porta objetos................ 3-17Conjunto amortiguador, ajuste ............. 3-17
Conmutador de la luz de cruce/
carretera ............................................. 3-11
Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadros de identificación de averías ... 6-42
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-30EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, cambio ............................ 6-16
Fusibles, cambio................................... 6-32GGasolina ............................................... 3-13HHolgura de la válvula ............................ 6-18
Horquilla delantera, comprobación ....... 6-29IIdentificación de averías ....................... 6-41
Indicador multifunción............................. 3-6
Información relativa a la seguridad......... 1-1
Interruptor de arranque......................... 3-11
Interruptor de intermitencia................... 3-11
Interruptor de la bocina......................... 3-11
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-22
Interruptor de luces de emergencia ...... 3-11
Interruptor de paro del motor ................ 3-11
Interruptor de ráfagas ........................... 3-11
Interruptores del manillar ...................... 3-10Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-25
Juego libre de la maneta de
embrague, ajuste ................................ 6-21
Juego libre del cable del acelerador,
comprobación ..................................... 6-18LLíquido de freno, comprobación............ 6-23
Líquido de frenos, cambio ..................... 6-24
Líquido refrigerante ............................... 6-12
Luz de aviso de avería del motor ............ 3-6
Luz de aviso de la temperatura del
líquido refrigerante ................................ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz indicadora de intermitencia .............. 3-3
Luz indicadora del sistema
inmovilizador ......................................... 3-6
Luz indicadora de punto muerto.............. 3-4MManeta de embrague ............................ 3-11
Maneta de freno .................................... 3-12
Manetas de freno y embrague,
comprobación y engrase .................... 6-28
Mantenimiento, sistema de control de
emisiones.............................................. 6-2
Mantenimiento y engrase, periódicos ..... 6-3NNeumáticos ........................................... 6-19
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ....................... 9-1
U20SS0S0.book Page 1 Friday, September 19, 2008 9:19 AM

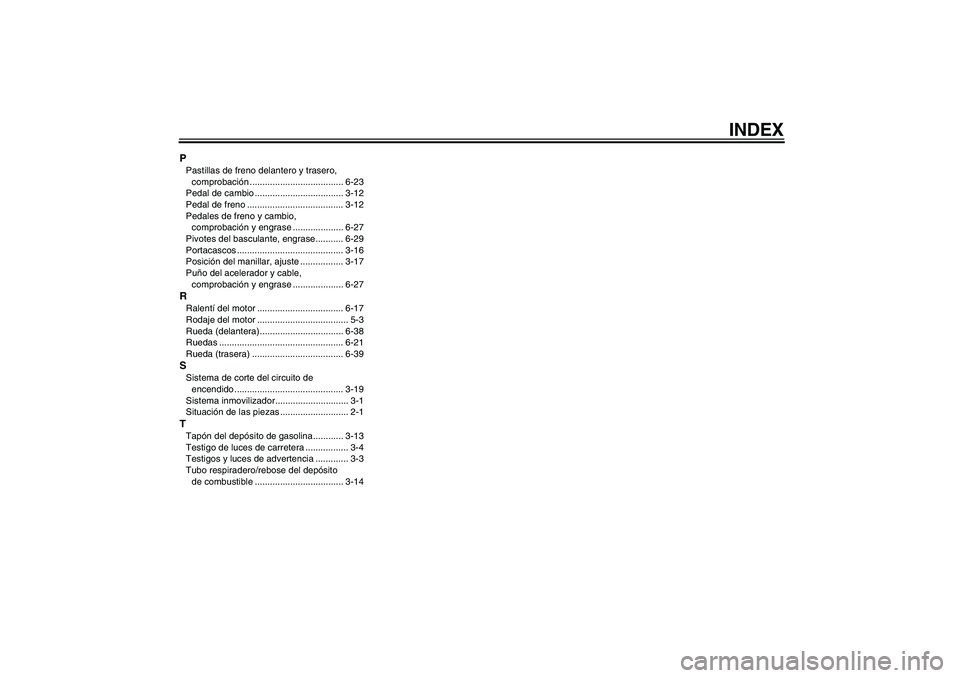

INDEX
PPastillas de freno delantero y trasero,
comprobación ..................................... 6-23
Pedal de cambio ................................... 3-12
Pedal de freno ...................................... 3-12
Pedales de freno y cambio,
comprobación y engrase .................... 6-27
Pivotes del basculante, engrase........... 6-29
Portacascos .......................................... 3-16
Posición del manillar, ajuste ................. 3-17
Puño del acelerador y cable,
comprobación y engrase .................... 6-27RRalentí del motor .................................. 6-17
Rodaje del motor .................................... 5-3
Rueda (delantera)................................. 6-38
Ruedas ................................................. 6-21
Rueda (trasera) .................................... 6-39SSistema de corte del circuito de
encendido ........................................... 3-19
Sistema inmovilizador............................. 3-1
Situación de las piezas ........................... 2-1TTapón del depósito de gasolina............ 3-13
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-3
Tubo respiradero/rebose del depósito
de combustible ................................... 3-14
U20SS0S0.book Page 2 Friday, September 19, 2008 9:19 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2008.09-6.2×2 CR
(S)
DIC183
