YAMAHA XJ6-N 2009 Manuale de Empleo (in Spanish)

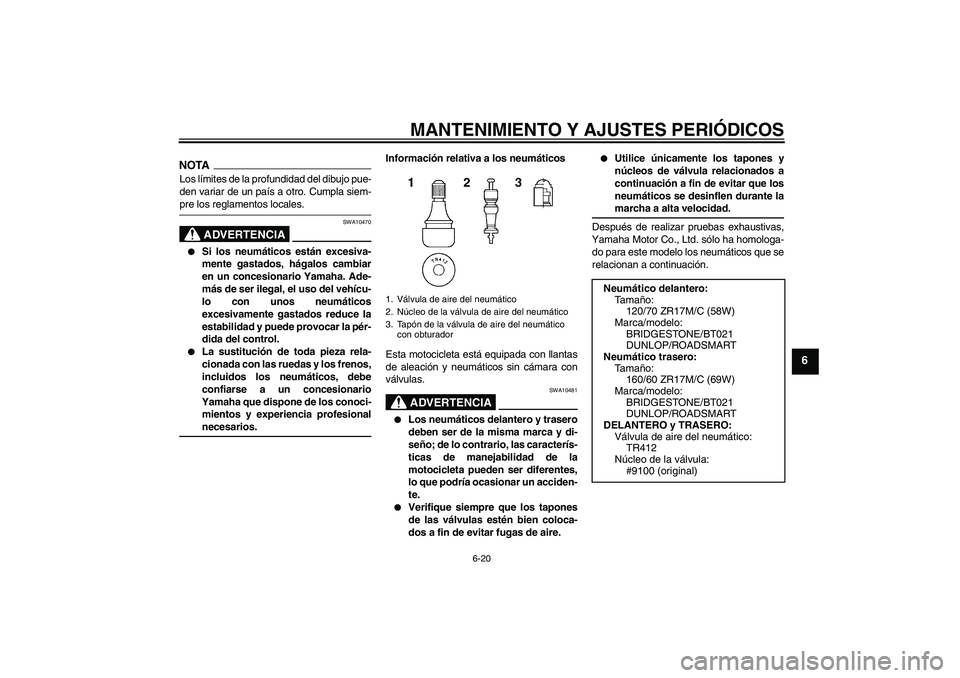

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-pre los reglamentos locales.
ADVERTENCIA
SWA10470


Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.


La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesionalnecesarios.Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara con
válvulas.
ADVERTENCIA
SWA10481


Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracterís-
ticas de manejabilidad de la
motocicleta pueden ser diferentes,
lo que podría ocasionar un acciden-
te.


Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.


Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante lamarcha a alta velocidad.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:
Ta m año:
120/70 ZR17M/C (58W)
Marca/modelo:
BRIDGESTONE/BT021
DUNLOP/ROADSMART
Neumático trasero:
Ta m año:
160/60 ZR17M/C (69W)
Marca/modelo:
BRIDGESTONE/BT021
DUNLOP/ROADSMART
DELANTERO y TRASERO:
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
#9100 (original)
U20SS0S0.book Page 20 Friday, September 19, 2008 9:19 AM

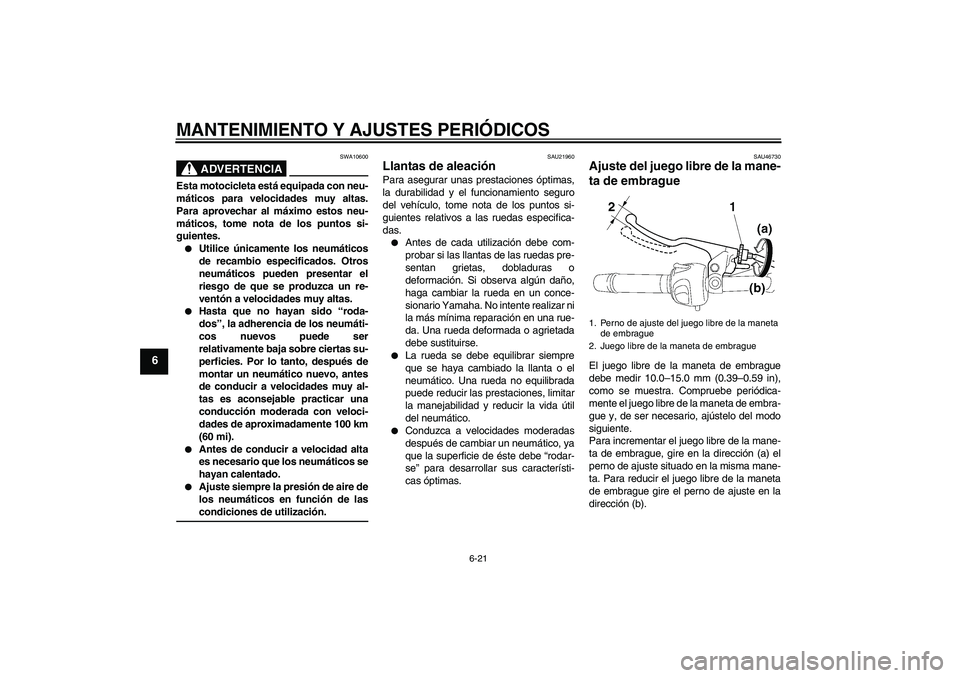

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
ADVERTENCIA
SWA10600
Esta motocicleta está equipada con neu-
máticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.

Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.


Hasta que no hayan sido “roda-
dos”, la adherencia de los neumáti-
cos nuevos puede ser
relativamente baja sobre ciertas su-
perficies. Por lo tanto, después de
montar un neumático nuevo, antes
de conducir a velocidades muy al-
tas es aconsejable practicar una
conducción moderada con veloci-
dades de aproximadamente 100 km
(60 mi).


Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.


Ajuste siempre la presión de aire de
los neumáticos en función de lascondiciones de utilización.
SAU21960
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.


La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.


Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU46730
Ajuste del juego libre de la mane-
ta de embrague El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
Para incrementar el juego libre de la mane-
ta de embrague, gire en la dirección (a) el
perno de ajuste situado en la misma mane-
ta. Para reducir el juego libre de la maneta
de embrague gire el perno de ajuste en la
dirección (b).1. Perno de ajuste del juego libre de la maneta
de embrague
2. Juego libre de la maneta de embrague
U20SS0S0.book Page 21 Thursday, October 22, 2009 3:40 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6
NOTASi con el procedimiento descrito no consi-
gue obtener el juego libre especificado de la
maneta de embrague, proceda del modo si-guiente.
1. Gire completamente el perno de ajus-
te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
2. Afloje la contratuerca hacia abajo del
cable del embrague.
3. Para incrementar el juego libre de la
maneta de embrague, gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).4. Apriete la contratuerca.
SAU22272
Ajuste del interruptor de la luz de
freno trasero La luz de freno trasero, que se activa con el
pedal de freno, debe encenderse justo an-
tes de que la frenada tenga efecto. Si es ne-
cesario, ajuste el interruptor de la luz de
freno trasero del modo siguiente.
Gire la tuerca de ajuste del interruptor de la
luz del freno trasero mientras sostiene el in-
terruptor en su sitio. Para que la luz de freno
se encienda antes, gire la tuerca de ajuste
en la dirección (a). Para que la luz de freno
se encienda más tarde, gire la tuerca de
ajuste en la dirección (b).
1. Contratuerca (cable del embrague)
2. Tuerca de ajuste del juego de la maneta de
embrague (cable de embrague)
1
2
(b)
(a)
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz del
freno trasero
1
2(a)
(b)
U20SS0S0.book Page 22 Friday, September 19, 2008 9:19 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6
SAU22390
Comprobación de las pastillas de
freno delantero y trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22420
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe la ra-
nura indicadora de desgaste. Si una pastilla
de freno se ha desgastado hasta el punto
en que la ranura indicadora de desgaste hadesaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU22500
Pastillas de freno trasero
Compruebe el estado de las pastillas de fre-
no trasero y mida el espesor del forro. Si al-
guna pastilla de freno está dañada o si el
espesor del forro es inferior a 1.5 mm (0.06
in), solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas.
SAU39371
Comprobación del líquido de fre-
no Freno delantero
Freno trasero
1. Ranura indicadora de desgaste de la pastilla
de freno
1 1
1. Espesor del forro
1 1
1. Marca de nivel mínimo
1. Marca de nivel mínimo
1
U20SS0S0.book Page 23 Friday, September 19, 2008 9:19 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
6
Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de conducir, verifique que el líquido
de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido se-
gún sea necesario. Un nivel bajo de líquido
de freno puede ser indicativo del desgaste
de las pastillas y/o de una fuga en el siste-
ma de frenos. Si el nivel de líquido de freno
está bajo, compruebe si las pastillas están
desgastadas y si el sistema de frenos pre-
senta alguna fuga.NOTA
El depósito de líquido del freno trasero se
encuentra detrás del panel A. (Véase la pá-gina 6-7.)
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.


Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.


Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.


Evite que penetre agua en el depósito
cuando añada líquido. El agua reduci-
rá significativamente el punto de ebu-
llición del líquido y puede provocar una
obstrucción por vapor.


El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.


A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22731
Cambio del líquido de frenos Solicite a un concesionario Yamaha que
cambie el líquido de frenos según los inter-
valos que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las
juntas de aceite de las bombas y las pinzas
de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.

Juntas de aceite: Cambiar cada dos
años.


Tubos de freno: Cambiar cada cuatro
años. Líquido de freno recomendado:
DOT 4
U20SS0S0.book Page 24 Friday, September 19, 2008 9:19 AM

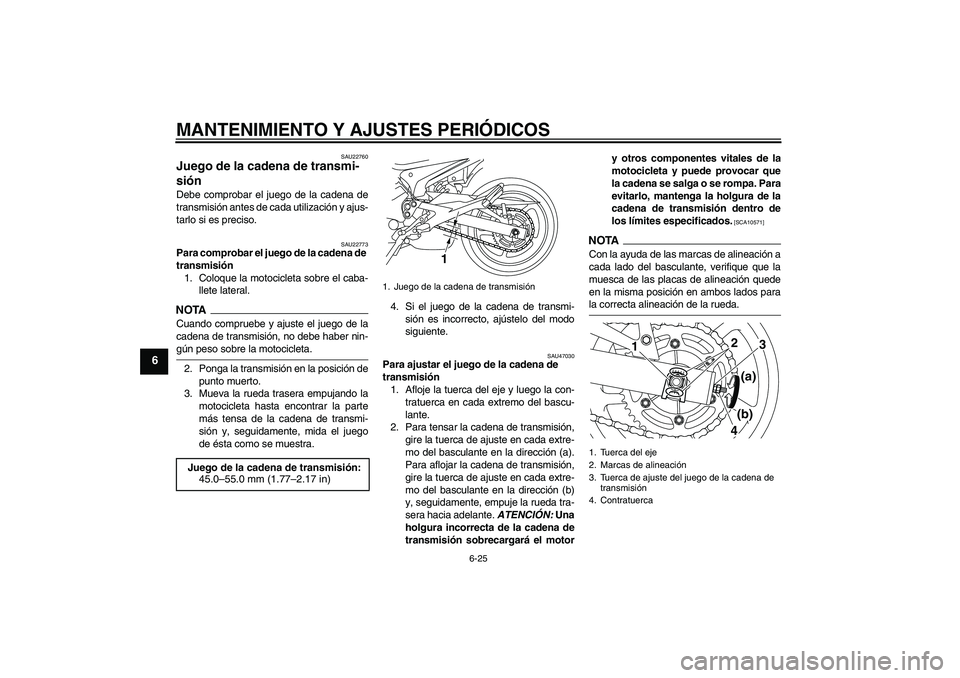

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
6
SAU22760
Juego de la cadena de transmi-
sión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU22773
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete lateral.NOTA
Cuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-gún peso sobre la motocicleta.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU47030
Para ajustar el juego de la cadena de
transmisión
1. Afloje la tuerca del eje y luego la con-
tratuerca en cada extremo del bascu-
lante.
2. Para tensar la cadena de transmisión,
gire la tuerca de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire la tuerca de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante. ATENCIÓN: Una
holgura incorrecta de la cadena de
transmisión sobrecargará el motory otros componentes vitales de la
motocicleta y puede provocar que
la cadena se salga o se rompa. Para
evitarlo, mantenga la holgura de la
cadena de transmisión dentro de
los límites especificados.
[SCA10571]
NOTACon la ayuda de las marcas de alineación a
cada lado del basculante, verifique que la
muesca de las placas de alineación quede
en la misma posición en ambos lados parala correcta alineación de la rueda.
Juego de la cadena de transmisión:
45.0–55.0 mm (1.77–2.17 in)
1. Juego de la cadena de transmisión
1
1. Tuerca del eje
2. Marcas de alineación
3. Tuerca de ajuste del juego de la cadena de
transmisión
4. Contratuerca
13
42(a)(b)
U20SS0S0.book Page 25 Friday, September 19, 2008 9:19 AM

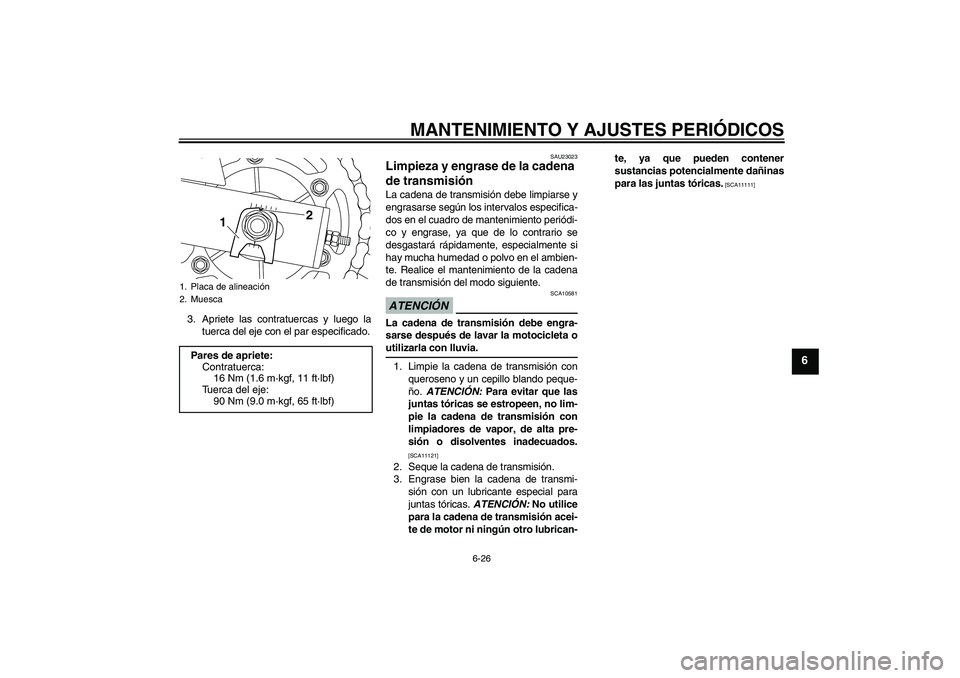

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
6
3. Apriete las contratuercas y luego la
tuerca del eje con el par especificado.
SAU23023
Limpieza y engrase de la cadena
de transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.ATENCIÓN
SCA10581
La cadena de transmisión debe engra-
sarse después de lavar la motocicleta outilizarla con lluvia.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la cadena de transmisión con
limpiadores de vapor, de alta pre-
sión o disolventes inadecuados.
[SCA11121]
2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi-
sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la cadena de transmisión acei-
te de motor ni ningún otro lubrican-te, ya que pueden contener
sustancias potencialmente dañinas
para las juntas tóricas.
[SCA11111]
1. Placa de alineación
2. MuescaPares de apriete:
Contratuerca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Tuerca del eje:
90 Nm (9.0 m·kgf, 65 ft·lbf)
12
U20SS0S0.book Page 26 Friday, September 19, 2008 9:19 AM

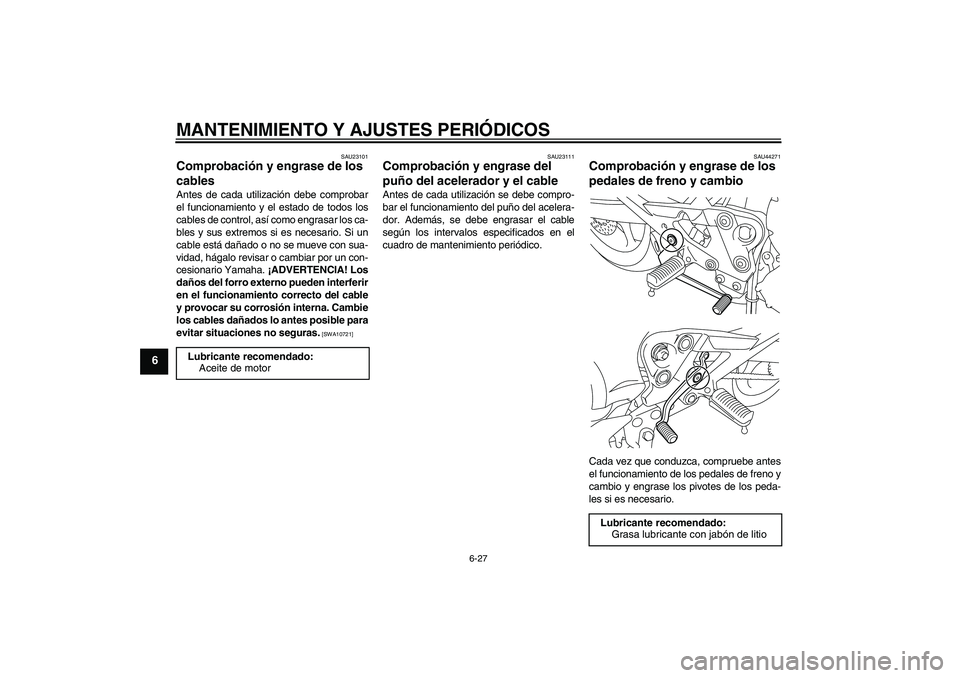

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-27
6
SAU23101
Comprobación y engrase de los
cables Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los ca-
bles y sus extremos si es necesario. Si un
cable está dañado o no se mueve con sua-
vidad, hágalo revisar o cambiar por un con-
cesionario Yamaha. ¡ADVERTENCIA! Los
daños del forro externo pueden interferir
en el funcionamiento correcto del cable
y provocar su corrosión interna. Cambie
los cables dañados lo antes posible para
evitar situaciones no seguras.
[SWA10721]SAU23111
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar el cable
según los intervalos especificados en el
cuadro de mantenimiento periódico.
SAU44271
Comprobación y engrase de los
pedales de freno y cambio Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario. Lubricante recomendado:
Aceite de motorLubricante recomendado:
Grasa lubricante con jabón de litio
U20SS0S0.book Page 27 Friday, September 19, 2008 9:19 AM

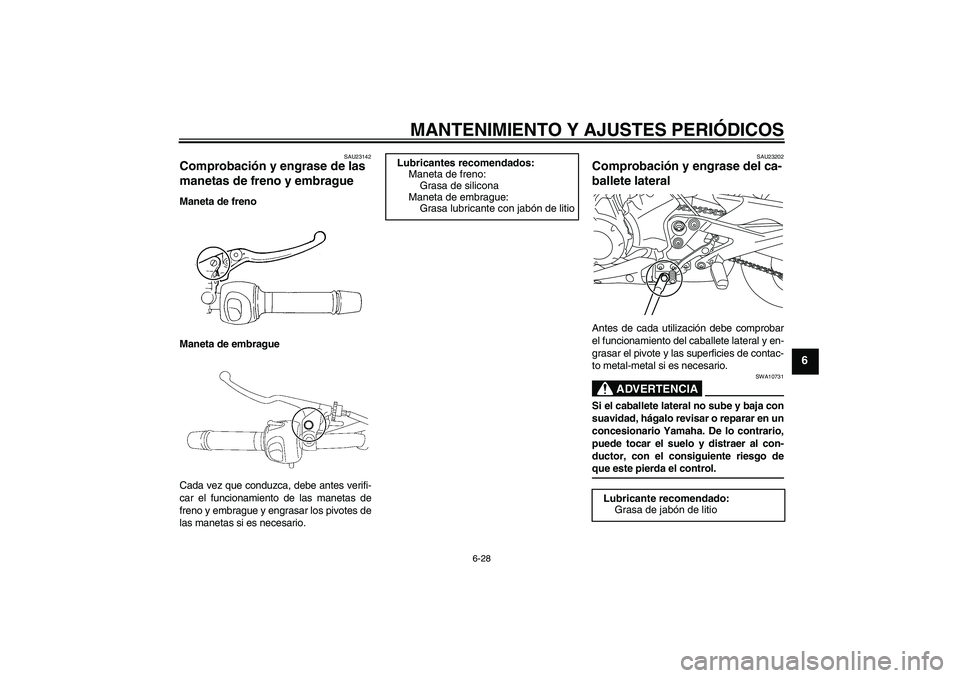

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-28
6
SAU23142
Comprobación y engrase de las
manetas de freno y embrague Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario.
SAU23202
Comprobación y engrase del ca-
ballete lateral Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10731
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
puede tocar el suelo y distraer al con-
ductor, con el consiguiente riesgo deque este pierda el control.
Lubricantes recomendados:
Maneta de freno:
Grasa de silicona
Maneta de embrague:
Grasa lubricante con jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
U20SS0S0.book Page 28 Friday, September 19, 2008 9:19 AM

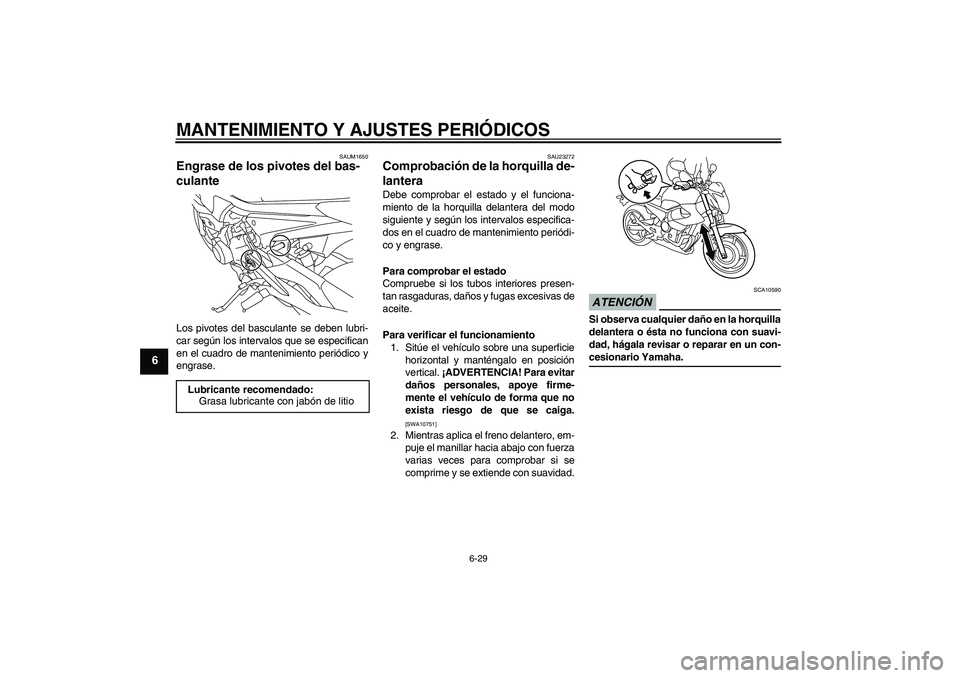

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-29
6
SAUM1650
Engrase de los pivotes del bas-
culante Los pivotes del basculante se deben lubri-
car según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase.
SAU23272
Comprobación de la horquilla de-
lantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10751]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y se extiende con suavidad.
ATENCIÓN
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha.
Lubricante recomendado:
Grasa lubricante con jabón de litio
U20SS0S0.book Page 29 Friday, September 19, 2008 9:19 AM
