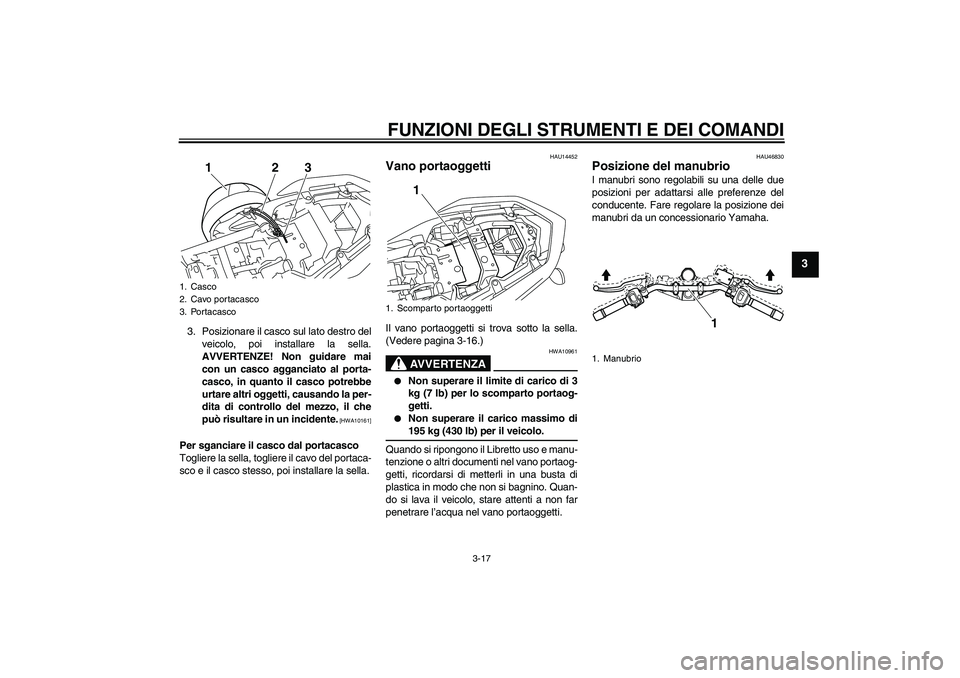

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
3. Posizionare il casco sul lato destro del
veicolo, poi installare la sella.
AVVERTENZE! Non guidare mai
con un casco agganciato al porta-
casco, in quanto il casco potrebbe
urtare altri oggetti, causando la per-
dita di controllo del mezzo, il che
può risultare in un incidente.
[HWA10161]
Per sganciare il casco dal portacasco
Togliere la sella, togliere il cavo del portaca-
sco e il casco stesso, poi installare la sella.
HAU14452
Vano portaoggetti Il vano portaoggetti si trova sotto la sella.
(Vedere pagina 3-16.)
AVVERTENZA
HWA10961
Non superare il limite di carico di 3
kg (7 lb) per lo scomparto portaog-
getti.
Non superare il carico massimo di195 kg (430 lb) per il veicolo.
Quando si ripongono il Libretto uso e manu-
tenzione o altri documenti nel vano portaog-
getti, ricordarsi di metterli in una busta di
plastica in modo che non si bagnino. Quan-
do si lava il veicolo, stare attenti a non far
penetrare l’acqua nel vano portaoggetti.
HAU46830
Posizione del manubrio I manubri sono regolabili su una delle due
posizioni per adattarsi alle preferenze del
conducente. Fare regolare la posizione dei
manubri da un concessionario Yamaha.
1. Casco
2. Cavo portacasco
3. Portacasco
123
1. Scomparto portaoggetti
1
1. Manubrio
1
U20SH0H0.book Page 17 Thursday, September 18, 2008 9:23 AM
Page 32 of 98

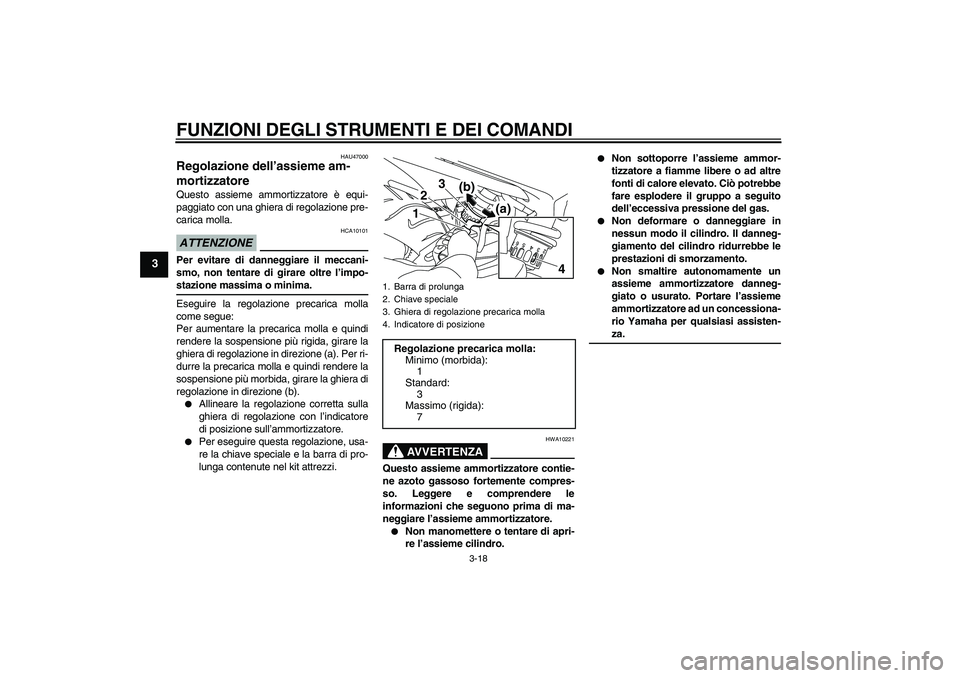

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
HAU47000
Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-stazione massima o minima.
Eseguire la regolazione precarica molla
come segue:
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione in direzione (a). Per ri-
durre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione in direzione (b).
Allineare la regolazione corretta sulla
ghiera di regolazione con l’indicatore
di posizione sull’ammortizzatore.
Per eseguire questa regolazione, usa-
re la chiave speciale e la barra di pro-
lunga contenute nel kit attrezzi.
AVVERTENZA
HWA10221
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.
Non manomettere o tentare di apri-
re l’assieme cilindro.
Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.
Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.
Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-za.
1. Barra di prolunga
2. Chiave speciale
3. Ghiera di regolazione precarica molla
4. Indicatore di posizioneRegolazione precarica molla:
Minimo (morbida):
1
Standard:
3
Massimo (rigida):
7
123
(a) (b)
4
U20SH0H0.book Page 18 Thursday, September 18, 2008 9:23 AM
Page 33 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
HAU15301
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistemad’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure se
non rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-golarmente come descritto di seguito e
di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
HAU44892
Sistema d’interruzione circuito
accensione Il sistema d’interruzione circuito accensione
(comprendente l’interruttore cavalletto late-
rale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:
Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.
Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito accen-
sione in conformità alla seguente
procedura:
U20SH0H0.book Page 19 Thursday, September 18, 2008 9:23 AM

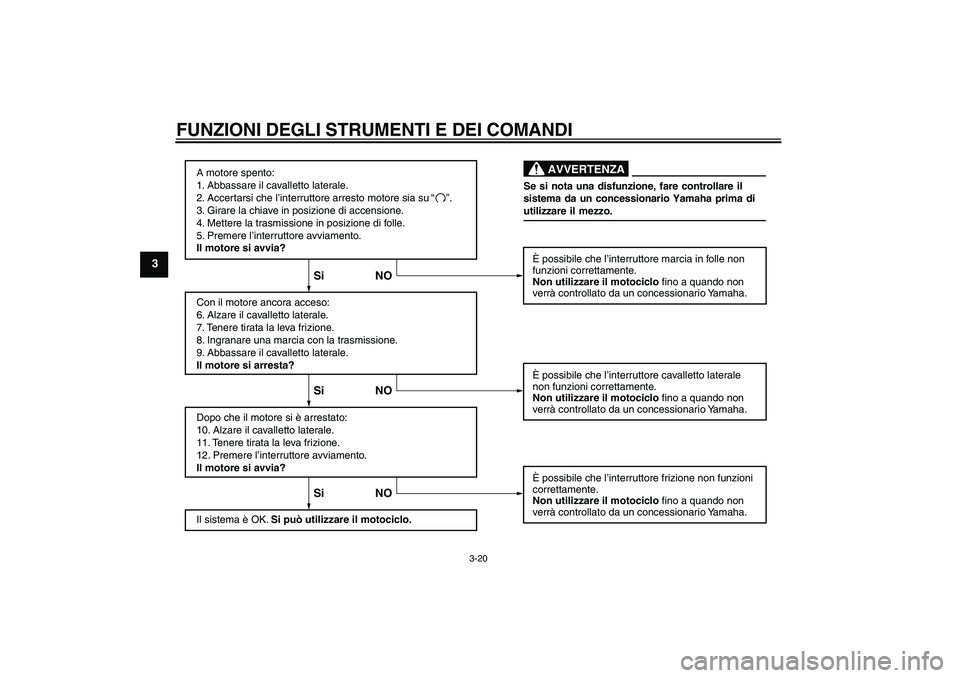

Page 34 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia su
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
Se si nota una disfunzione, fare controllare il
sistema da un concessionario Yamaha prima di
utilizzare il mezzo.
AVVERTENZA
“ ”.
U20SH0H0.book Page 20 Thursday, September 18, 2008 9:23 AM
Page 35 of 98

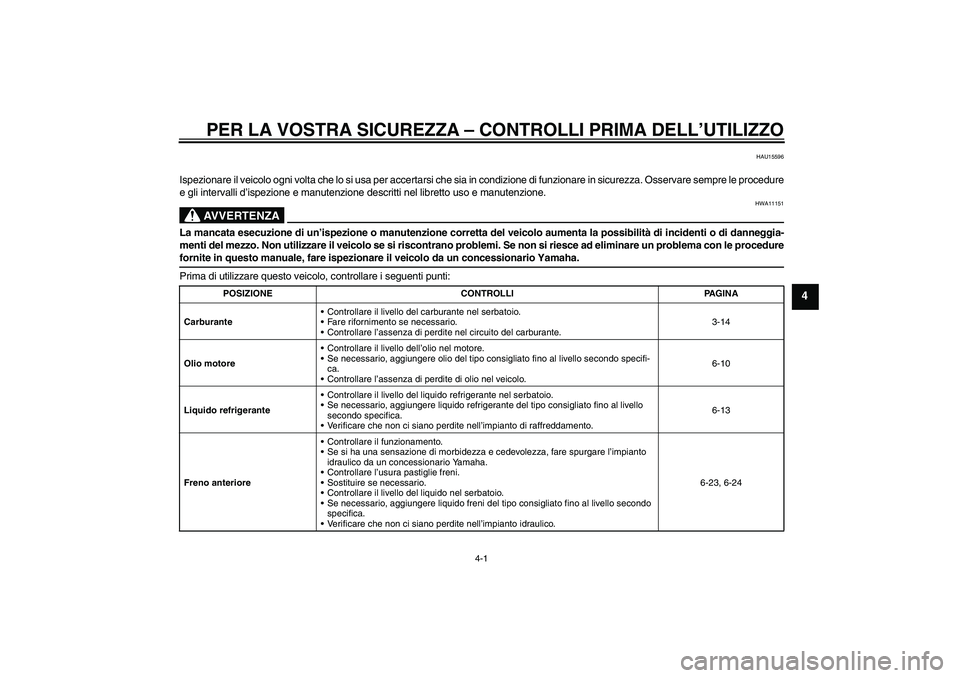

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15596
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedurefornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-14
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-10
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-13
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-23, 6-24
U20SH0H0.book Page 1 Thursday, September 18, 2008 9:23 AM
Page 36 of 98

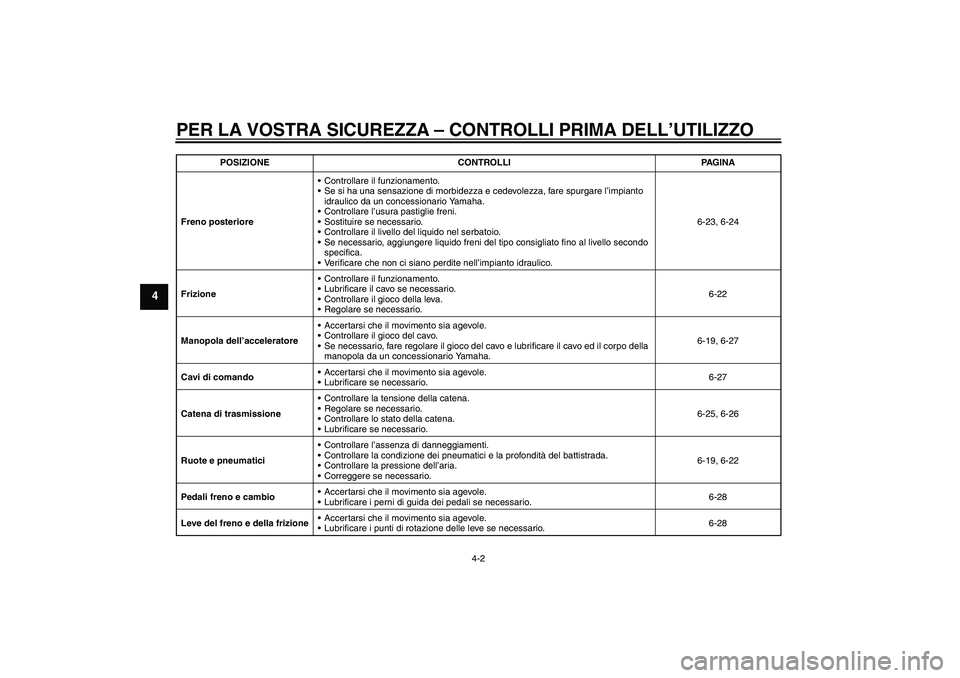

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-23, 6-24
FrizioneControllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario.6-22
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo della
manopola da un concessionario Yamaha.6-19, 6-27
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare se necessario.6-27
Catena di trasmissioneControllare la tensione della catena.
Regolare se necessario.
Controllare lo stato della catena.
Lubrificare se necessario.6-25, 6-26
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-19, 6-22
Pedali freno e cambioAccertarsi che il movimento sia agevole.
Lubrificare i perni di guida dei pedali se necessario.6-28
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-28 POSIZIONE CONTROLLI PAGINA
U20SH0H0.book Page 2 Thursday, September 18, 2008 9:23 AM
Page 37 of 98

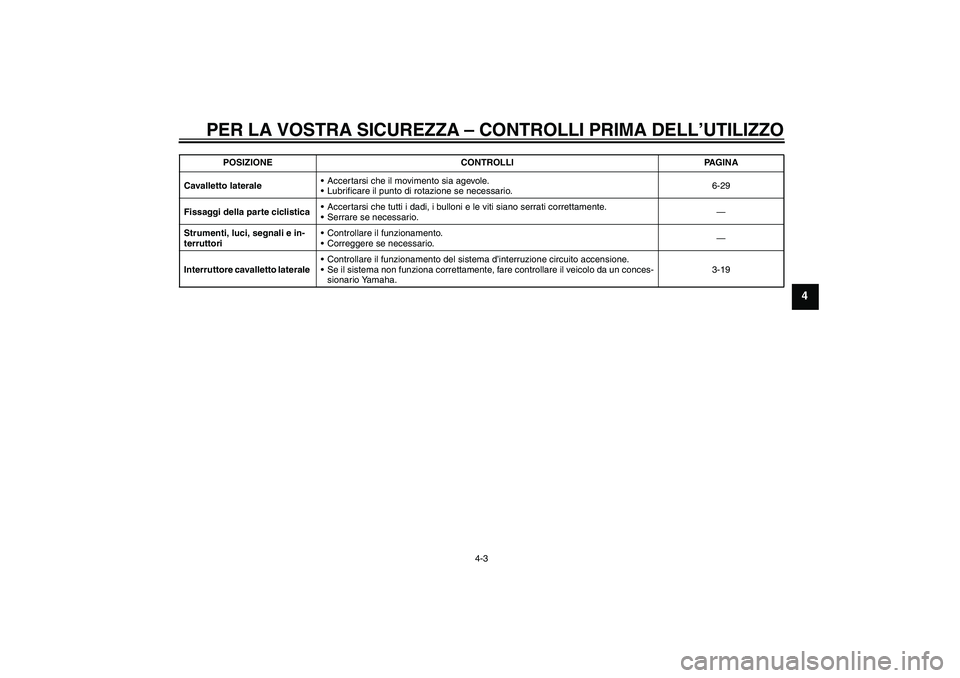

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
Cavalletto lateraleAccertarsi che il movimento sia agevole.
Lubrificare il punto di rotazione se necessario.6-29
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore cavalletto laterale Controllare il funzionamento del sistema d’interruzione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un conces-
sionario Yamaha.3-19 POSIZIONE CONTROLLI PAGINA
U20SH0H0.book Page 3 Thursday, September 18, 2008 9:23 AM
Page 38 of 98

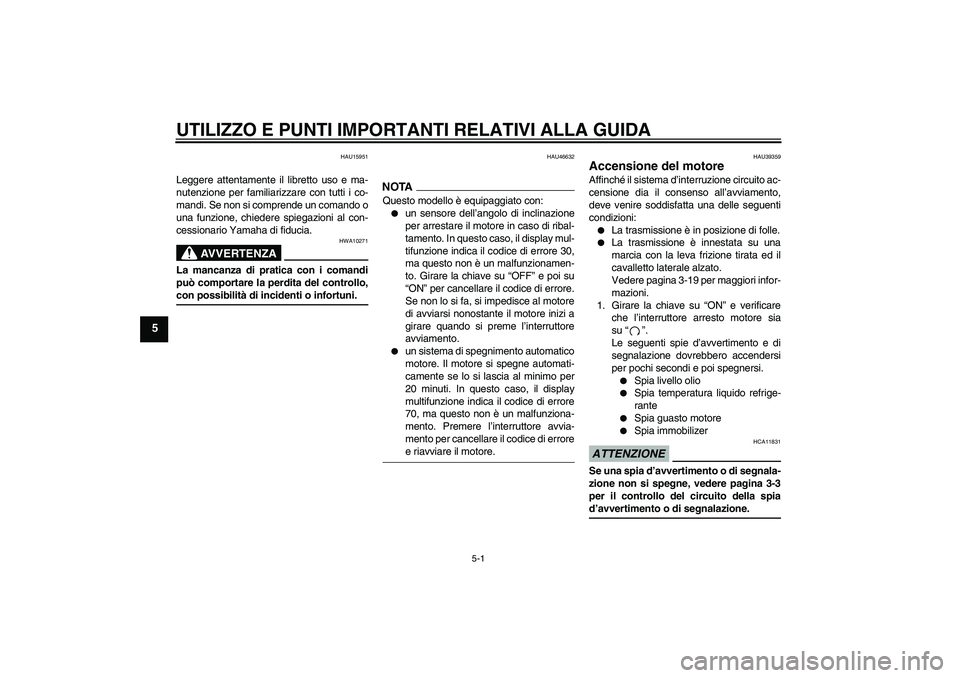

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15951
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del controllo,con possibilità di incidenti o infortuni.
HAU46632
NOTAQuesto modello è equipaggiato con:
un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, il display mul-
tifunzione indica il codice di errore 30,
ma questo non è un malfunzionamen-
to. Girare la chiave su “OFF” e poi su
“ON” per cancellare il codice di errore.
Se non lo si fa, si impedisce al motore
di avviarsi nonostante il motore inizi a
girare quando si preme l’interruttore
avviamento.
un sistema di spegnimento automatico
motore. Il motore si spegne automati-
camente se lo si lascia al minimo per
20 minuti. In questo caso, il display
multifunzione indica il codice di errore
70, ma questo non è un malfunziona-
mento. Premere l’interruttore avvia-
mento per cancellare il codice di erroree riavviare il motore.
HAU39359
Accensione del motore Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento,
deve venire soddisfatta una delle seguenti
condizioni:
La trasmissione è in posizione di folle.
La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-19 per maggiori infor-
mazioni.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia
su“”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.
Spia livello olio
Spia temperatura liquido refrige-
rante
Spia guasto motore
Spia immobilizer
ATTENZIONE
HCA11831
Se una spia d’avvertimento o di segnala-
zione non si spegne, vedere pagina 3-3
per il controllo del circuito della spiad’avvertimento o di segnalazione.
U20SH0H0.book Page 1 Thursday, September 18, 2008 9:23 AM
Page 39 of 98

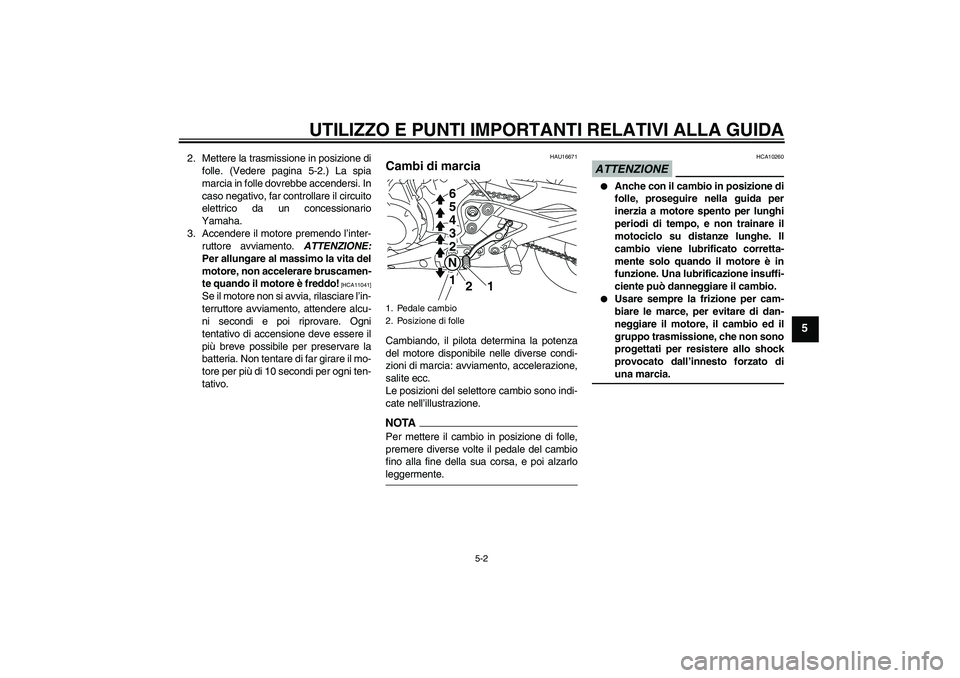

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
2. Mettere la trasmissione in posizione di
folle. (Vedere pagina 5-2.) La spia
marcia in folle dovrebbe accendersi. In
caso negativo, far controllare il circuito
elettrico da un concessionario
Yamaha.
3. Accendere il motore premendo l’inter-
ruttore avviamento. ATTENZIONE:
Per allungare al massimo la vita del
motore, non accelerare bruscamen-
te quando il motore è freddo!
[HCA11041]
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni ten-
tativo.
HAU16671
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTAPer mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarloleggermente.
ATTENZIONE
HCA10260
Anche con il cambio in posizione di
folle, proseguire nella guida per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato diuna marcia.
1. Pedale cambio
2. Posizione di folle
1 N2 3
4
5
6
1
2
U20SH0H0.book Page 2 Thursday, September 18, 2008 9:23 AM
Page 40 of 98

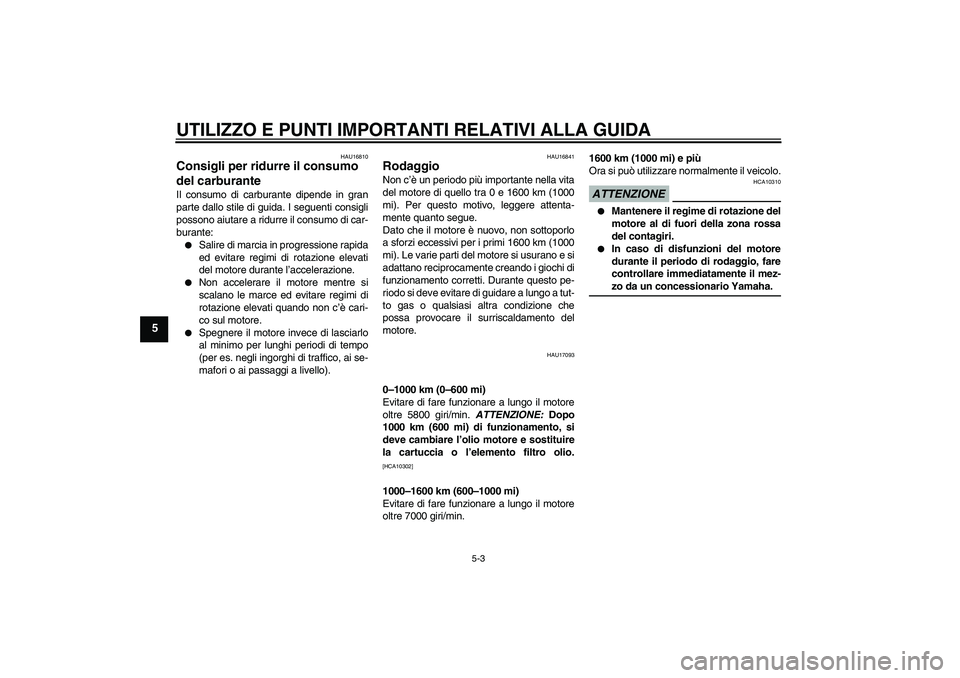

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
HAU16810
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16841
Rodaggio Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17093
0–1000 km (0–600 mi)
Evitare di fare funzionare a lungo il motore
oltre 5800 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
deve cambiare l’olio motore e sostituire
la cartuccia o l’elemento filtro olio.[HCA10302]1000–1600 km (600–1000 mi)
Evitare di fare funzionare a lungo il motore
oltre 7000 giri/min.1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10310
Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.
In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-zo da un concessionario Yamaha.
U20SH0H0.book Page 3 Thursday, September 18, 2008 9:23 AM
