CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2120 mm (83.5 in)
Largeur hors tout:
770 mm (30.3 in)
Hauteur hors tout:
1085 mm (42.7 in)
Hauteur de la selle:
785 mm (30.9 in)
Empattement:
1440 mm (56.7 in)
Garde au sol:
140 mm (5.51 in)
Rayon de braquage minimum:
2800 mm (110.2 in)Poids:Avec huile et carburant:
205.0 kg (452 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
600.0 cm³
Alésage × course:
65.5 × 44.5 mm (2.58 × 1.75 in)
Taux de compression:
12.20 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
2.80 L (2.96 US qt, 2.46 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
2.00 L (2.11 US qt, 1.76 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huilé
Carburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
17.3 L (4.57 US gal, 3.81 Imp.gal)
Quantité de la réserve:
3.2 L (0.85 US gal, 0.70 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Type / quantité:
32EIDW/1Bougie(s):Fabricant/modèle:
NGK/CR9E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
86/44 (1.955)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
46/16 (2.875)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
-20 -10 0
10 20 30
40
50 ËšC
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U20SF0F0.book Page 1 Thursday, September 18, 2008 9:32 AM

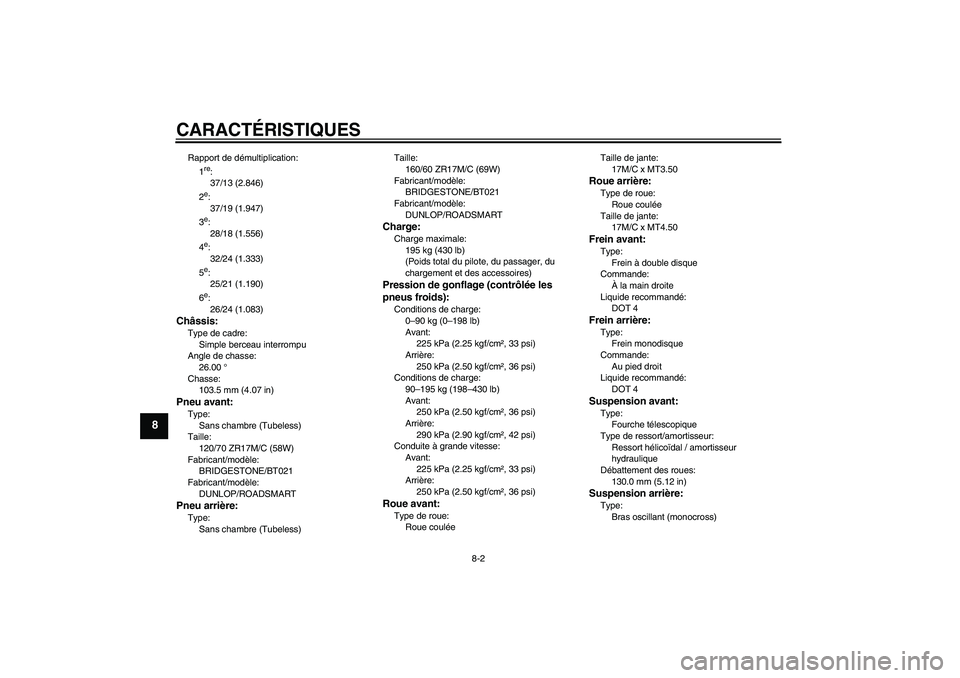

CARACTÉRISTIQUES
8-2
8
Rapport de démultiplication:
1
re:
37/13 (2.846)
2e:
37/19 (1.947)
3e:
28/18 (1.556)
4e:
32/24 (1.333)
5e:
25/21 (1.190)
6e:
26/24 (1.083)
Châssis:Type de cadre:
Simple berceau interrompu
Angle de chasse:
26.00 °
Chasse:
103.5 mm (4.07 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
BRIDGESTONE/BT021
Fabricant/modèle:
DUNLOP/ROADSMARTPneu arrière:Type:
Sans chambre (Tubeless)Taille:
160/60 ZR17M/C (69W)
Fabricant/modèle:
BRIDGESTONE/BT021
Fabricant/modèle:
DUNLOP/ROADSMART
Charge:Charge maximale:
195 kg (430 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (2.25 kgf/cm², 33 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi)
Conditions de charge:
90–195 kg (198–430 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant:
225 kPa (2.25 kgf/cm², 33 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi)Roue avant:Type de roue:
Roue couléeTaille de jante:
17M/C x MT3.50
Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT4.50Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
130.0 mm (5.12 in)Suspension arrière:Type:
Bras oscillant (monocross)
U20SF0F0.book Page 2 Thursday, September 18, 2008 9:32 AM

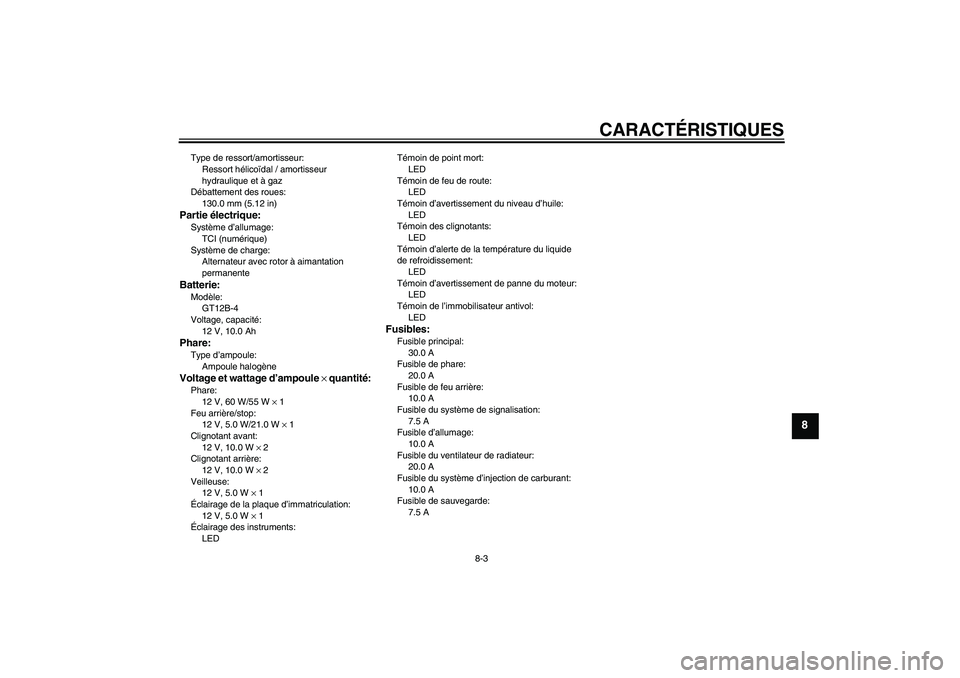

CARACTÉRISTIQUES
8-3
8
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
130.0 mm (5.12 in)Partie électrique:Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT12B-4
Voltage, capacité:
12 V, 10.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55 W × 1
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 1
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LEDTémoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
30.0 A
Fusible de phare:
20.0 A
Fusible de feu arrière:
10.0 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible de sauvegarde:
7.5 A
U20SF0F0.book Page 3 Thursday, September 18, 2008 9:32 AM

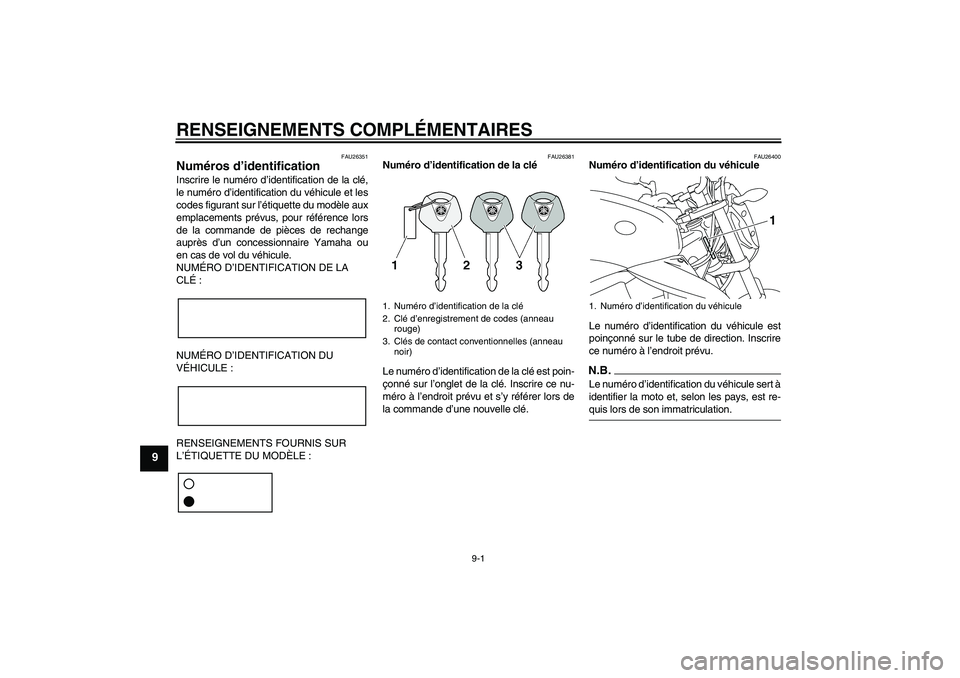

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
1
U20SF0F0.book Page 1 Thursday, September 18, 2008 9:32 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26480

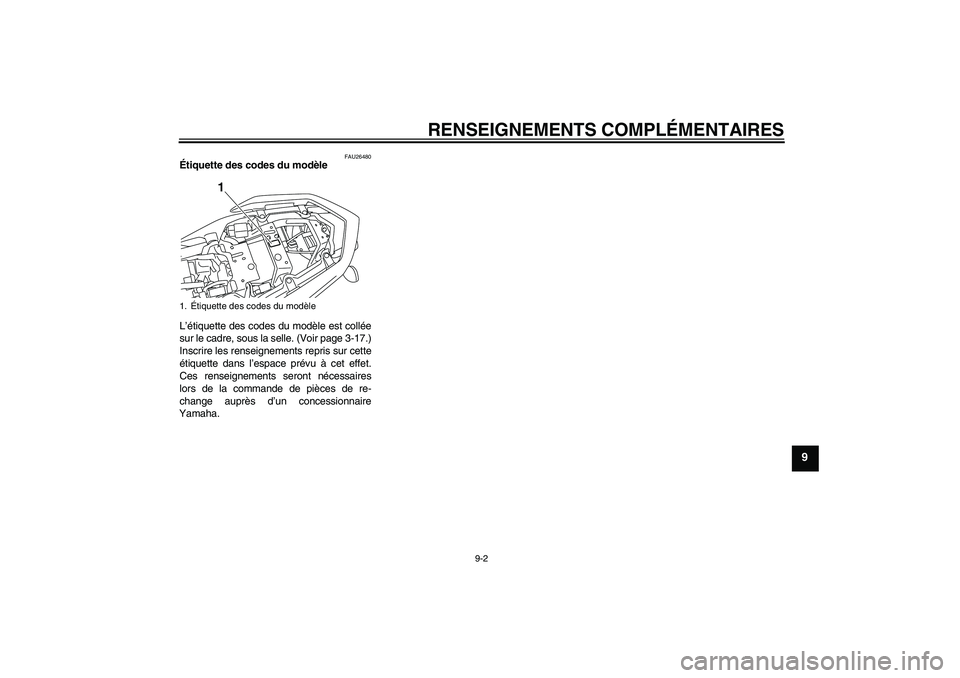

Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-17.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèle
1
U20SF0F0.book Page 2 Thursday, September 18, 2008 9:32 AM

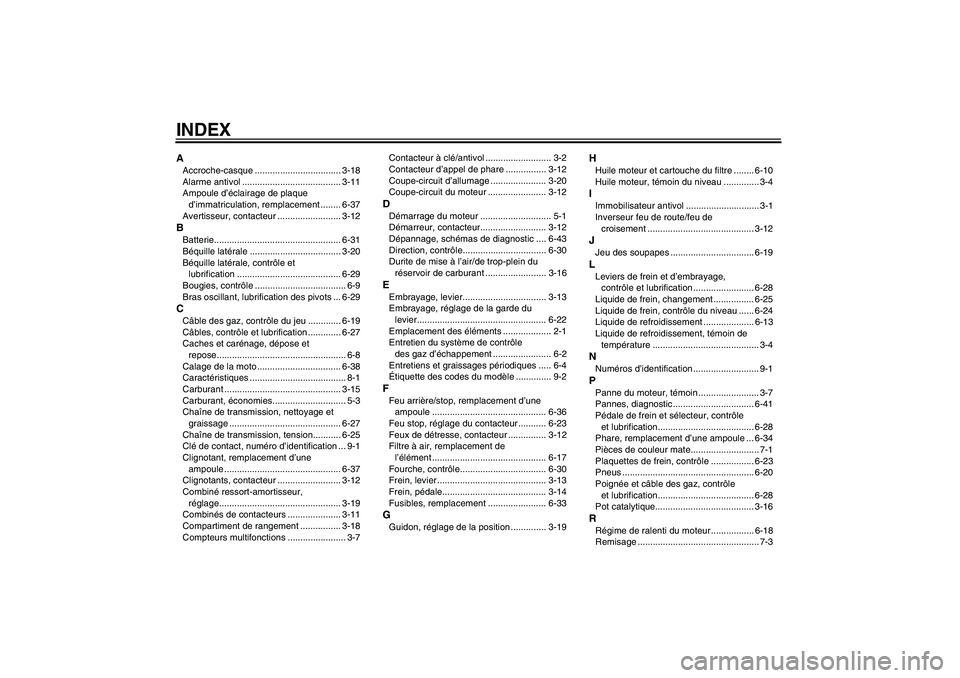

INDEXAAccroche-casque .................................. 3-18
Alarme antivol ....................................... 3-11
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-37
Avertisseur, contacteur ......................... 3-12BBatterie.................................................. 6-31
Béquille latérale .................................... 3-20
Béquille latérale, contrôle et
lubrification ......................................... 6-29
Bougies, contrôle .................................... 6-9
Bras oscillant, lubrification des pivots ... 6-29CCâble des gaz, contrôle du jeu ............. 6-19
Câbles, contrôle et lubrification ............. 6-27
Caches et carénage, dépose et
repose................................................... 6-8
Calage de la moto ................................. 6-38
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-15
Carburant, économies............................. 5-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-27
Chaîne de transmission, tension........... 6-25
Clé de contact, numéro d’identification ... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-37
Clignotants, contacteur ......................... 3-12
Combiné ressort-amortisseur,
réglage................................................ 3-19
Combinés de contacteurs ..................... 3-11
Compartiment de rangement ................ 3-18
Compteurs multifonctions ....................... 3-7Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare ................ 3-12
Coupe-circuit d’allumage ...................... 3-20
Coupe-circuit du moteur ....................... 3-12
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-12
Dépannage, schémas de diagnostic .... 6-43
Direction, contrôle................................. 6-30
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-16EEmbrayage, levier................................. 3-13
Embrayage, réglage de la garde du
levier................................................... 6-22
Emplacement des éléments ................... 2-1
Entretien du système de contrôle
des gaz d’échappement ....................... 6-2
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle .............. 9-2FFeu arrière/stop, remplacement d’une
ampoule ............................................. 6-36
Feu stop, réglage du contacteur ........... 6-23
Feux de détresse, contacteur ............... 3-12
Filtre à air, remplacement de
l’élément ............................................. 6-17
Fourche, contrôle.................................. 6-30
Frein, levier ........................................... 3-13
Frein, pédale......................................... 3-14
Fusibles, remplacement ....................... 6-33GGuidon, réglage de la position .............. 3-19
HHuile moteur et cartouche du filtre ........ 6-10
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-12JJeu des soupapes ................................. 6-19LLeviers de frein et d’embrayage,
contrôle et lubrification ........................ 6-28
Liquide de frein, changement ................ 6-25
Liquide de frein, contrôle du niveau ...... 6-24
Liquide de refroidissement .................... 6-13
Liquide de refroidissement, témoin de
température .......................................... 3-4NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-7
Pannes, diagnostic ................................ 6-41
Pédale de frein et sélecteur, contrôle
et lubrification...................................... 6-28
Phare, remplacement d’une ampoule ... 6-34
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-23
Pneus .................................................... 6-20
Poignée et câble des gaz, contrôle
et lubrification...................................... 6-28
Pot catalytique....................................... 3-16RRégime de ralenti du moteur ................. 6-18
Remisage ................................................ 7-3
U20SF0F0.book Page 1 Thursday, September 18, 2008 9:32 AM

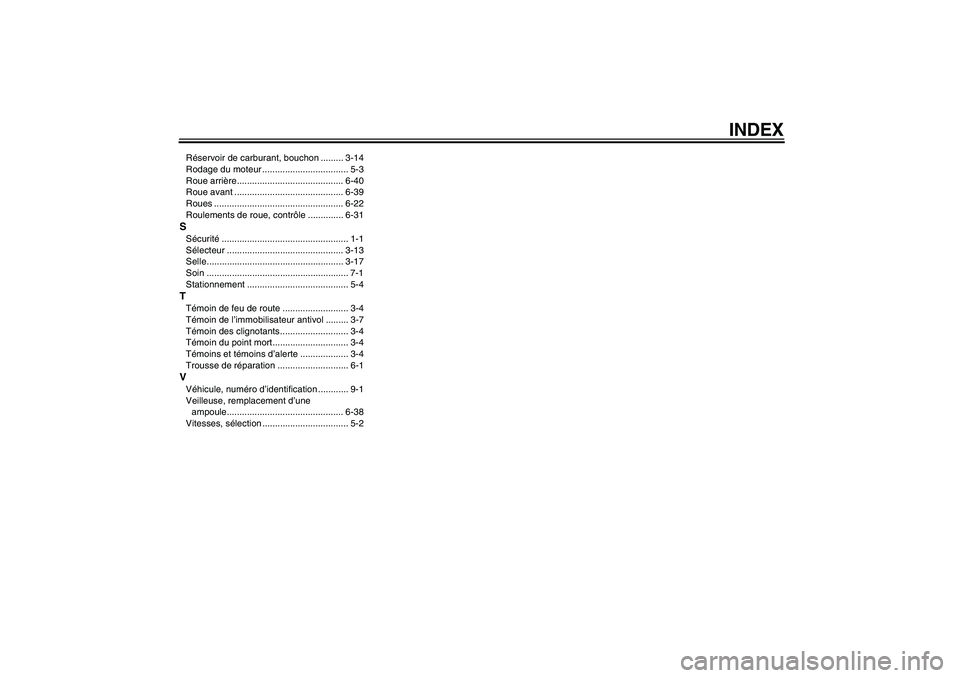

INDEX
Réservoir de carburant, bouchon ......... 3-14
Rodage du moteur .................................. 5-3
Roue arrière.......................................... 6-40
Roue avant ........................................... 6-39
Roues ................................................... 6-22
Roulements de roue, contrôle .............. 6-31SSécurité.................................................. 1-1
Sélecteur .............................................. 3-13
Selle...................................................... 3-17
Soin ........................................................ 7-1
Stationnement ........................................ 5-4TTémoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-7
Témoin des clignotants........................... 3-4
Témoin du point mort.............................. 3-4
Témoins et témoins d’alerte ................... 3-4
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-38
Vitesses, sélection .................................. 5-2
U20SF0F0.book Page 2 Thursday, September 18, 2008 9:32 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2008.09-6.2×2 CR
(F)
DIC183
