YAMAHA XJ6-N 2009 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2009, Model line: XJ6-N, Model: YAMAHA XJ6-N 2009Pages: 100, PDF Size: 3.34 MB
Page 61 of 100

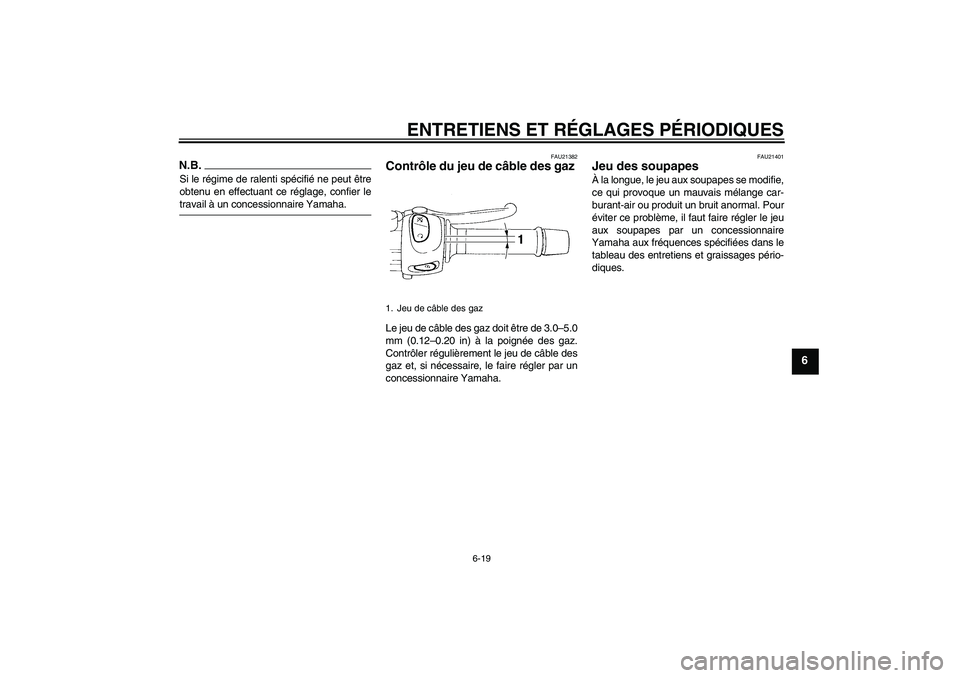

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.
FAU21382
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Jeu de câble des gaz
U20SF0F0.book Page 19 Thursday, September 18, 2008 9:32 AM
Page 62 of 100

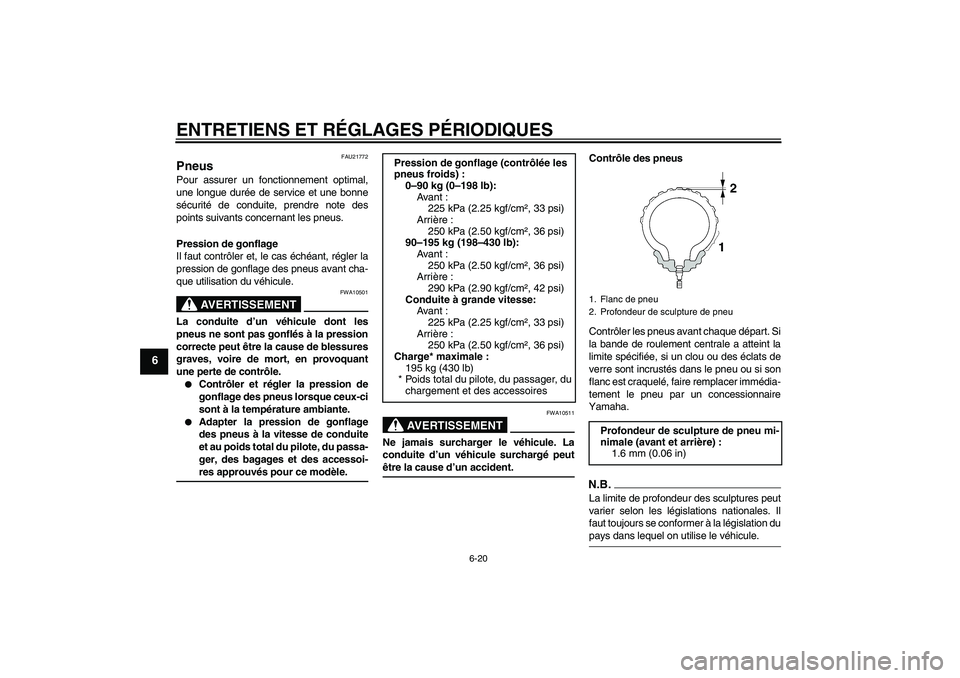

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
FAU21772
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10501
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident.Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule. Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
225 kPa (2.25 kgf/cm², 33 psi)
Arrière :
250 kPa (2.50 kgf/cm², 36 psi)
90–195 kg (198–430 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant :
225 kPa (2.25 kgf/cm², 33 psi)
Arrière :
250 kPa (2.50 kgf/cm², 36 psi)
Charge* maximale :
195 kg (430 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires 1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
U20SF0F0.book Page 20 Thursday, September 18, 2008 9:32 AM
Page 63 of 100

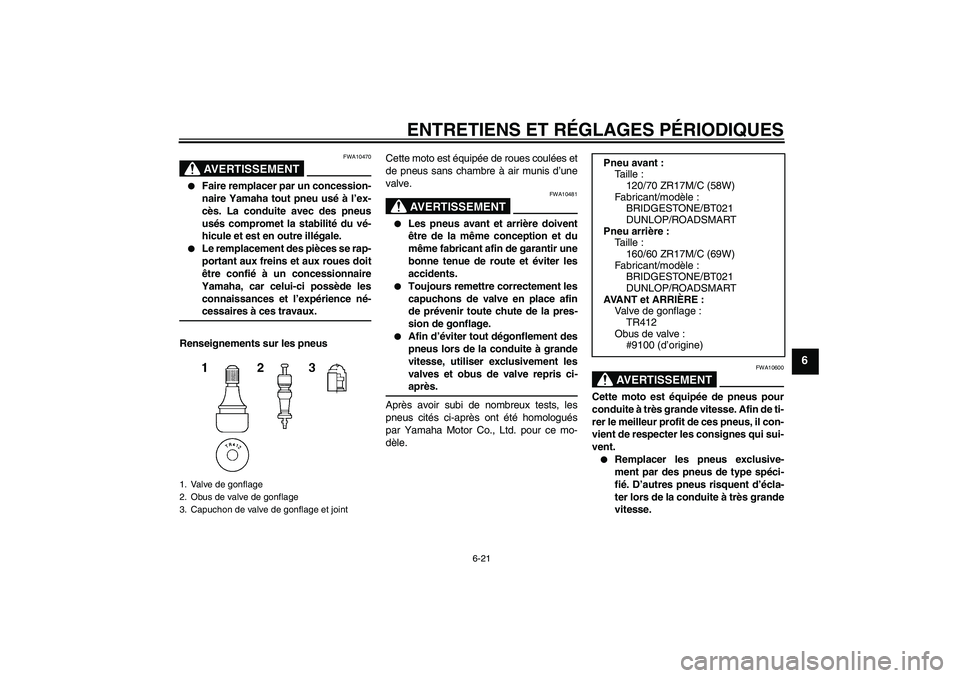

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
AVERTISSEMENT
FWA10470
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux.
Renseignements sur les pneusCette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10481
Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.
Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.
Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-après.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.
Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
BRIDGESTONE/BT021
DUNLOP/ROADSMART
Pneu arrière :
Taille :
160/60 ZR17M/C (69W)
Fabricant/modèle :
BRIDGESTONE/BT021
DUNLOP/ROADSMART
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
U20SF0F0.book Page 21 Thursday, September 18, 2008 9:32 AM
Page 64 of 100

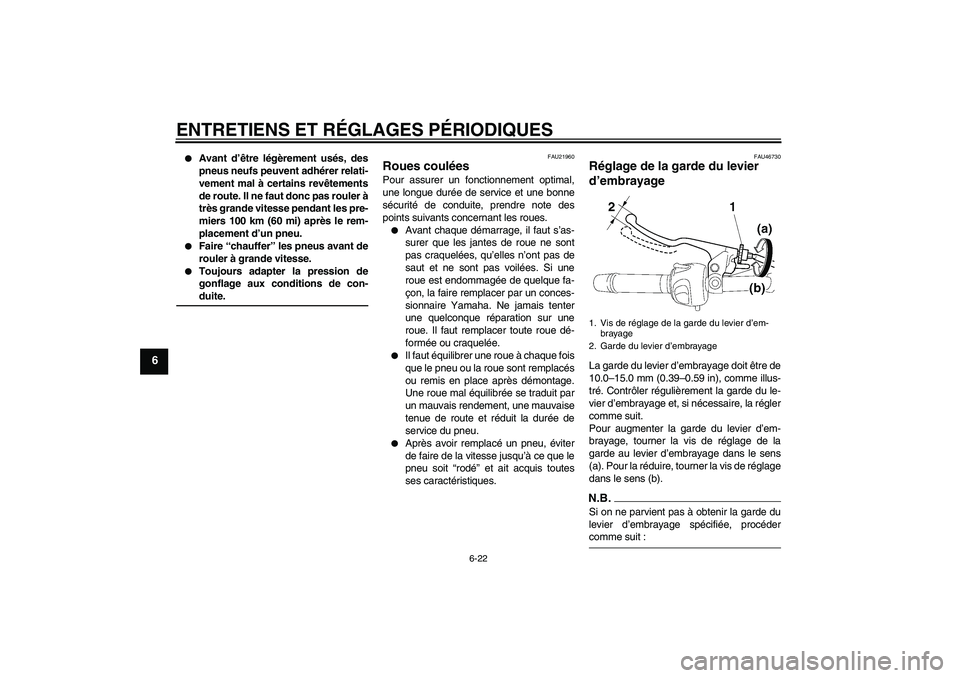

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.
Faire “chauffer” les pneus avant de
rouler à grande vitesse.
Toujours adapter la pression de
gonflage aux conditions de con-duite.
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU46730
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner la vis de réglage
dans le sens (b).N.B.Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procédercomme suit :1. Vis de réglage de la garde du levier d’em-
brayage
2. Garde du levier d’embrayage
U20SF0F0.book Page 22 Thursday, October 22, 2009 3:16 PM
Page 65 of 100

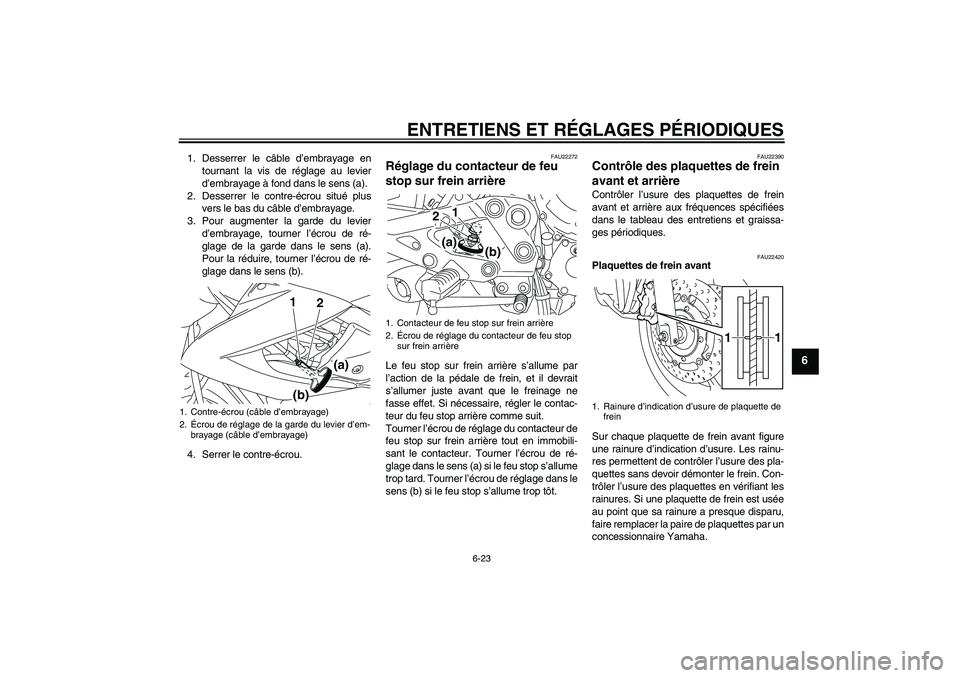

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
1. Desserrer le câble d’embrayage en
tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
2. Desserrer le contre-écrou situé plus
vers le bas du câble d’embrayage.
3. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
4. Serrer le contre-écrou.
FAU22272
Réglage du contacteur de feu
stop sur frein arrière Le feu stop sur frein arrière s’allume par
l’action de la pédale de frein, et il devrait
s’allumer juste avant que le freinage ne
fasse effet. Si nécessaire, régler le contac-
teur du feu stop arrière comme suit.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens (b) si le feu stop s’allume trop tôt.
FAU22390
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22420
Plaquettes de frein avant
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rainu-
res permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein. Con-
trôler l’usure des plaquettes en vérifiant les
rainures. Si une plaquette de frein est usée
au point que sa rainure a presque disparu,
faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.
1. Contre-écrou (câble d’embrayage)
2.Écrou de réglage de la garde du levier d’em-
brayage (câble d’embrayage)
1
2
(b)
(a)
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1
2(a)
(b)
1. Rainure d’indication d’usure de plaquette de
frein
1 1
U20SF0F0.book Page 23 Thursday, September 18, 2008 9:32 AM
Page 66 of 100

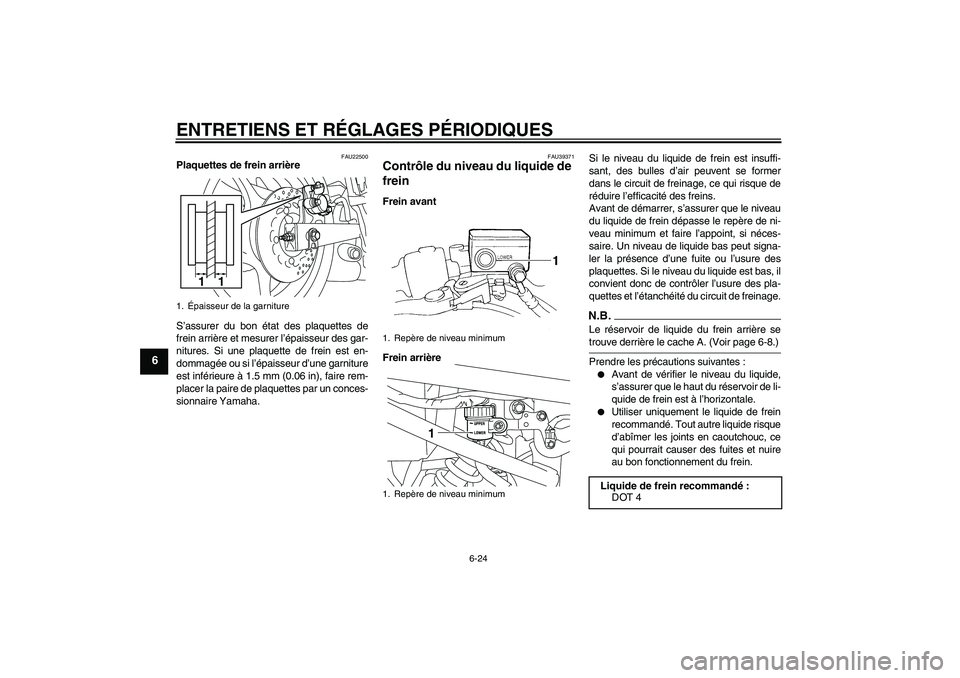

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
FAU22500
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 1.5 mm (0.06 in), faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU39371
Contrôle du niveau du liquide de
frein Frein avant
Frein arrièreSi le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
convient donc de contrôler l’usure des pla-
quettes et l’étanchéité du circuit de freinage.
N.B.Le réservoir de liquide du frein arrière setrouve derrière le cache A. (Voir page 6-8.)
Prendre les précautions suivantes :
Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.
Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.
1.Épaisseur de la garniture
1 1
1. Repère de niveau minimum
1. Repère de niveau minimum
1
Liquide de frein recommandé:
DOT 4
U20SF0F0.book Page 24 Thursday, September 18, 2008 9:32 AM
Page 67 of 100
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6

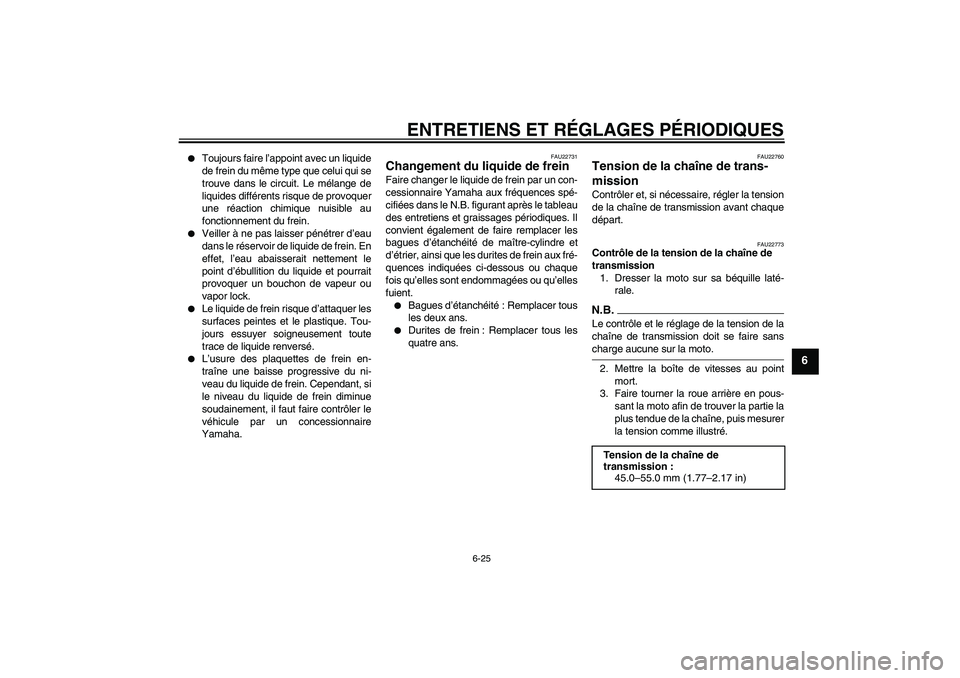

Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.
Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein. En
effet, l’eau abaisserait nettement le
point d’ébullition du liquide et pourrait
provoquer un bouchon de vapeur ou
vapor lock.
Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.
L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22731
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux fré-
quences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.
Bagues d’étanchéité: Remplacer tous
les deux ans.
Durites de frein : Remplacer tous les
quatre ans.
FAU22760
Tension de la chaîne de trans-
mission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22773
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sanscharge aucune sur la moto.
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en pous-
sant la moto afin de trouver la partie la
plus tendue de la chaîne, puis mesurer
la tension comme illustré.
Tension de la chaîne de
transmission :
45.0–55.0 mm (1.77–2.17 in)
U20SF0F0.book Page 25 Thursday, September 18, 2008 9:32 AM
Page 68 of 100
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6

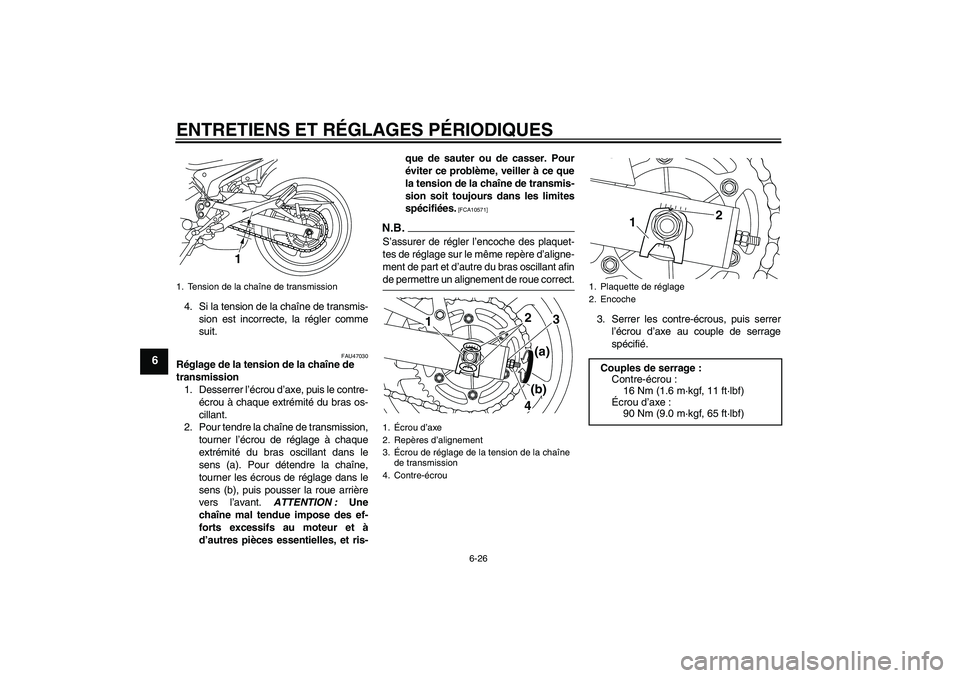

4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU47030
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou d’axe, puis le contre-
écrou à chaque extrémité du bras os-
cillant.
2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage à chaque
extrémité du bras oscillant dans le
sens (a). Pour détendre la chaîne,
tourner les écrous de réglage dans le
sens (b), puis pousser la roue arrière
vers l’avant. ATTENTION : Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et ris-que de sauter ou de casser. Pour
éviter ce problème, veiller à ce que
la tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10571]
N.B.S’assurer de régler l’encoche des plaquet-
tes de réglage sur le même repère d’aligne-
ment de part et d’autre du bras oscillant afinde permettre un alignement de roue correct.
3. Serrer les contre-écrous, puis serrer
l’écrou d’axe au couple de serrage
spécifié.
1. Tension de la chaîne de transmission
1
1.Écrou d’axe
2. Repères d’alignement
3.Écrou de réglage de la tension de la chaîne
de transmission
4. Contre-écrou
13
42(a)(b)
1. Plaquette de réglage
2. EncocheCouples de serrage :
Contre-écrou :
16 Nm (1.6 m·kgf, 11 ft·lbf)
Écrou d’axe :
90 Nm (9.0 m·kgf, 65 ft·lbf)
12
U20SF0F0.book Page 26 Thursday, September 18, 2008 9:32 AM
Page 69 of 100
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
FAU23023

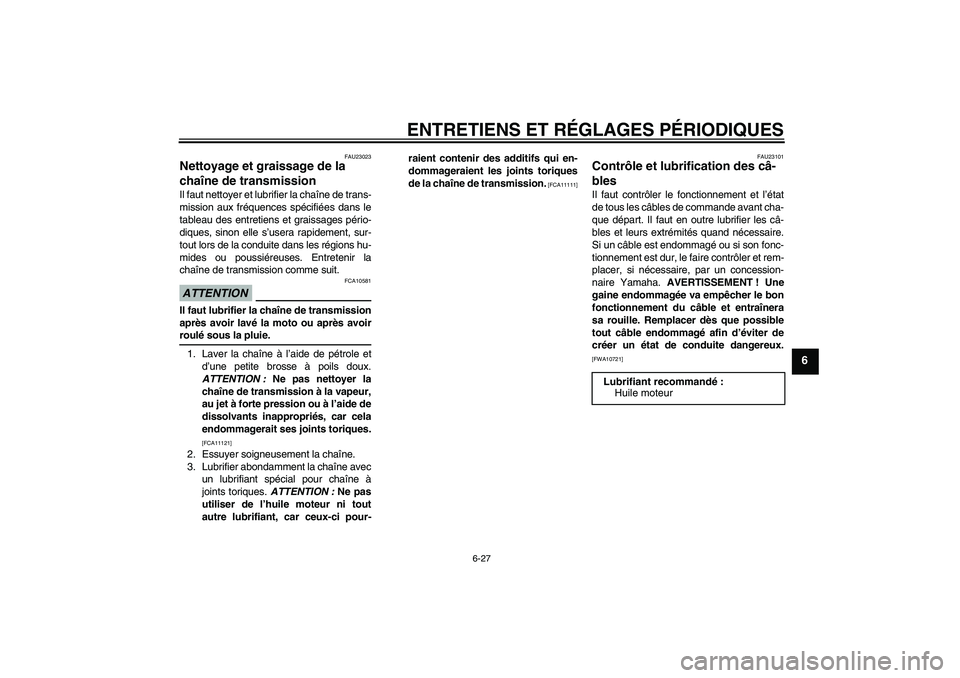

Nettoyage et graissage de la
chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10581
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoirroulé sous la pluie.
1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints toriques.
[FCA11121]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-raient contenir des additifs qui en-
dommageraient les joints toriques
de la chaîne de transmission.
[FCA11111]FAU23101
Contrôle et lubrification des câ-
bles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha. AVERTISSEMENT ! Une
gaine endommagée va empêcher le bon
fonctionnement du câble et entraînera
sa rouille. Remplacer dès que possible
tout câble endommagé afin d’éviter de
créer un état de conduite dangereux.[FWA10721]
Lubrifiant recommandé:
Huile moteur
U20SF0F0.book Page 27 Thursday, September 18, 2008 9:32 AM
Page 70 of 100
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
FAU23111

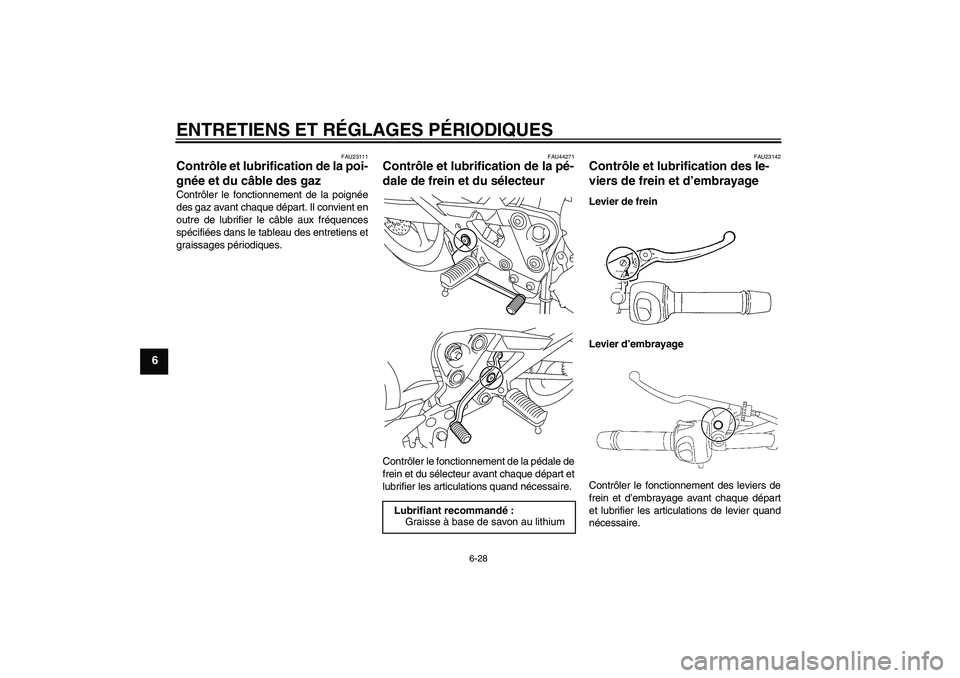

Contrôle et lubrification de la poi-
gnée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier le câble aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
FAU44271
Contrôle et lubrification de la pé-
dale de frein et du sélecteur Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire.
FAU23142
Contrôle et lubrification des le-
viers de frein et d’embrayage Levier de frein
Levier d’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire. Lubrifiant recommandé:
Graisse à base de savon au lithium
U20SF0F0.book Page 28 Thursday, September 18, 2008 9:32 AM
