YAMAHA XJ6-N 2010 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-46
6
PAU25871
Detecção e resolução de proble-
mas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AV I S O
PWA15141
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
U20SP3P0.book Page 46 Monday, April 9, 2012 1:45 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-47
6
PAU42363

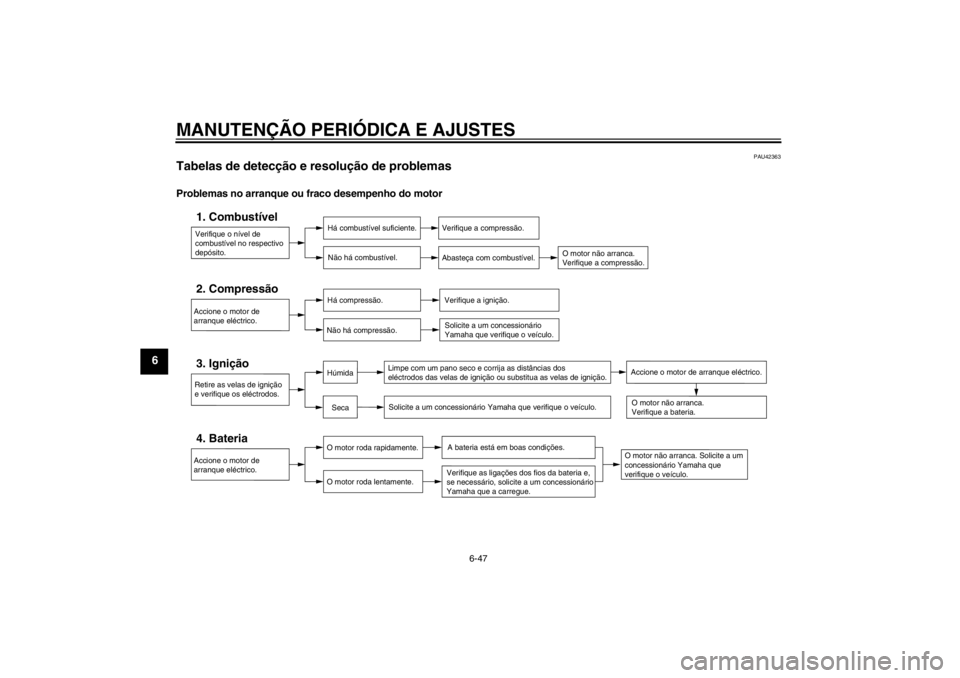

Tabelas de detecção e resolução de problemas Problemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.Não há combustível.
Verifique a compressão.
Abasteça com combustível.
O motor não arranca.
Verifique a compressão.
Accione o motor de
arranque eléctrico.2. Compressão
Há compressão.
Não há compressão.
Verifique a ignição. Solicite a um concessionário
Yamaha que verifique o veículo.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de igniç\
ão.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca. Solicite a um
concessionário Yamaha que
verifique o veículo.O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Accione o motor de arranque eléctrico.
U20SP3P0.book Page 47 Monday, April 9, 2012 1:45 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-48
6
Sobreaquecimento do motor
AV I S O
PWA10400
●
Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido muito quente e o vapor podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.
●
Depois de retirar o parafuso retentor da tampa do radiador, coloque um pedaço de pano espesso, tal como uma toalha,
sobre a tampa do radiador, e depois rode lentamente a tampa no sentido contrário ao dos ponteiros do relógio até esta
parar para permitir o escape de qualquer pressão residual. Quando o ruído sibilante parar, prima a tampa enquanto a roda
no sentido contrário ao dos ponteiros do relógio e, de seguida, retire a tampa.
NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido re frigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
U20SP3P0.book Page 48 Monday, April 9, 2012 1:45 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-1
7
PAU37833
Cor mate cuidado PRECAUÇÃO
PCA15192
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU26014
Cuidados Embora a concepção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o tem-
po de vida e optimizando o desempenho.
Antes da limpeza1. Tape a saída do silencioso com um saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos
vedantes, anilhas, carretos, corrente de transmissão e eixos das rodas. En-
xagúe sempre a sujidade e o desen-
gordurante com água.
Limpeza
PRECAUÇÃO
PCA10772
●
Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além disso,
enxagúe minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.
●
Uma limpeza inadequada pode da-
nificar as peças plásticas (como as
carenagens, painéis, pára-ventos,
lentes do farol dianteiro, lentes dos
indicadores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contudo, se as partes
plásticas não puderem ser bem lim-
pas com água, pode utilizar um de-
tergente suave diluído na água.
Enxagúe bem todos os resíduos de
U20SP3P0.book Page 1 Monday, April 9, 2012 1:45 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7
detergente usando bastante água,
uma vez que o mesmo é prejudicial
para os plásticos.
●
Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos anti-
ferrugem ou de remoção da ferru-
gem, líquido dos travões, anti-con-
gelante ou electrólito.
●
Não utilize sistemas de lavagem a
alta pressão ou dispositivos de lim-
peza a jacto de vapor, uma vez que
podem causar infiltração de água e
deterioração nas seguintes zonas:
vedantes (dos rolamentos da roda e
do braço oscilante, forquilha e tra-
vões), componentes eléctricos
(acopladores, conectores, instru-
mentos, interruptores e luzes), tu-
bos de respiração e respiradouros.
●
Para os motociclos equipados com
pára-vento: Não utilize produtos de
limpeza fortes ou esponjas duras,
uma vez que podem causar perda
de cor ou riscos. Alguns compos-
tos de limpeza para plásticos po-
dem deixar riscos no pára-vento.Teste o produto numa pequena par-
te oculta do pára-vento, para se as-
segurar de que não deixa ficar
marcas. Se o pára-vento ficar risca-
do, utilize um composto de poli-
mento de qualidade para plástico
após a lavagem.
Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de fa-
zer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.
NOTAO sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até à
Primavera.1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido. PRECAUÇÃO: Não utili-
ze água morna pois esta aumenta a
acção corrosiva do sal.
[PCA10791]
2. Aplique um spray anti-corrosão em to- das as superfícies metálicas, incluindo
as cromadas e niqueladas, para evitar
a corrosão.
Após a limpeza 1. Seque o motociclo com uma camurça ou um pano absorvente.
2. Seque imediatamente a corrente de transmissão e lubrifique-a para evitar
que enferruje.
3. Utilize um produto de polir crómio para dar brilho a peças de crómio, alumínio
e aço inoxidável, incluindo o sistema
de escape. (Mesmo a descoloração
dos sistemas de escape em aço inoxi-
dável induzida termicamente pode ser
removida através de polimento.)
U20SP3P0.book Page 2 Monday, April 9, 2012 1:45 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
4. Para evitar a corrosão, é recomenda-da a aplicação de um spray anti-corro-
são em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
5. Utilize um óleo em spray como produ- to de limpeza universal para remover
qualquer sujidade remanescente.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
AV I S O
PWA11131
A presença de contaminantes nos tra-
vões ou nos pneus pode provocar a per-
da de controlo.●
Certifique-se de que não existe óleo
ou cera nos travões ou nos pneus.
●
Caso necessário, limpe os discos
do travão e os revestimentos do tra-
vão com um agente de limpeza de
discos do travão normal ou aceto-
na, e lave os pneus com água mor-
na e um detergente suave. Antes de
conduzir a velocidades superiores,
teste o motociclo quanto ao desem-
penho dos travões e ao comporta-
mento nas curvas.
PRECAUÇÃO
PCA10800
●
Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.
●
Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um produto de tratamento
adequado.
●
Evite utilizar compostos de poli-
mento abrasivos, pois estes des-
gastam a pintura.
NOTA●
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.
●
As lavagens, o tempo de chuva ou os
climas húmidos podem causar o em-
baciamento da lente do farol dianteiro.
Ligar o farol dianteiro durante um pe-
queno período de tempo ajudará a re-
mover a humidade da lente.
PAU26182
Armazenagem Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó. An-
tes de cobrir o motociclo, verifique se o mo-
tor e o sistema de escape estão frios.PRECAUÇÃO
PCA10810
●
Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.
●
Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-
tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:1. Siga todas as instruções da secção “Cuidados” deste capítulo.
U20SP3P0.book Page 3 Monday, April 9, 2012 1:45 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
2. Encha o depósito de combustível eadicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem para proteger os cilindros, os anéis do
pistão, etc. da corrosão.a. Retire as tampas das velas de igni- ção e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe- rimentos provocados por faís-
cas, certifique-se de que liga os
eléctrodos da vela de ignição à
terra enquanto liga o motor.
[PWA10951]
e. Retire as tampas das velas de igni-
ção e, de seguida, instale as velas
de ignição e as respectivas tam-
pas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [menos de 0 °C
(30 °F) ou mais de 30 °C (90 °F)]. Para
obter mais informações relativamente
ao acondicionamento da bateria, con-
sulte a página 6-34.
NOTAAntes de guardar o motociclo, deverá fazer
todas as reparações necessárias.
U20SP3P0.book Page 4 Monday, April 9, 2012 1:45 PM

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:2120 mm (83.5 in)
Largura total:
770 mm (30.3 in)
Altura total: 1085 mm (42.7 in)
Altura do assento: 785 mm (30.9 in)
Distância entre os eixos:
1440 mm (56.7 in)
Distância mínima do chão: 140 mm (5.51 in)
Raio de viragem mínimo: 2800 mm (110.2 in)Peso:Massa em vazio:XJ6N 205 kg (452 lb)
XJ6NA 210 kg (463 lb)Motor:Tipo:Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro: 4 cilindros em linha
Cilindrada: 600 cm³
Diâmetro × curso:
65.5 × 44.5 mm (2.58 × 1.75 in)
Relação de compressão: 12.20 : 1
Sistema de arranque: Arrancador eléctrico Sistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Sem substituição do cartucho do filtro de
óleo: 2.50 L (2.64 US qt, 2.20 Imp.qt)
Com substituição do cartucho do filtro de
óleo: 2.80 L (2.96 US qt, 2.46 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt) Capacidade do radiador (incluindo todas as
vias):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Filtro de ar:Elemento do filtro de ar:Elemento de papel revestido a óleoCombustível:Combustível recomendado:Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível: 17.3 L (4.57 US gal, 3.81 Imp.gal)
Volume da reserva de combustível:
3.2 L (0.85 US gal, 0.70 Imp.gal)Injecção de combustível:Corpo do acelerador:Marca da identificação: 20SF 20Vela(s) de ignição:Fabricante/modelo:
NGK/CR9E
Distância do eléctrodo da vela de ignição: 0.7–0.8 mm (0.028–0.031 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Relação primária de redução:1.955 (86/44)
Transmissão final:
Corrente
Relação secundária de redução: 2.875 (46/16)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U20SP3P0.book Page 1 Monday, April 9, 2012 1:45 PM

ESPECIFICAÇÕES
8-2
8
Tipo de transmissão:Permanentemente engrenada, 6
velocidades
Operação: Accionamento com o pé esquerdo
Relação das velocidades: 1.ª:2.846 (37/13)
2.ª: 1.947 (37/19)
3.ª:
1.556 (28/18)
4.ª: 1.333 (32/24)
5.ª: 1.190 (25/21)
6.ª:
1.083 (26/24)Quadro:Tipo de quadro:Diamond
Ângulo de avanço:
26.00 grau
Cauda: 103 mm (4.1 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão: 120/70 ZR17M/C (58W)
Fabricante/modelo: BRIDGESTONE/BT021
Fabricante/modelo:
DUNLOP/ROADSMART
Pneu traseiro:Tipo: Sem câmara de ar
Dimensão:
160/60 ZR17M/C (69W)
Fabricante/modelo: BRIDGESTONE/BT021
Fabricante/modelo: DUNLOP/ROADSMARTCarga:Carga máxima: XJ6N 195 kg (430 lb)
XJ6NA 190 kg (419 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:0–90 kg (0–198 lb)
Dianteiro:225 kPa (2.25 kgf/cm², 33 psi)
Traseiro:
250 kPa (2.50 kgf/cm², 36 psi)
Condição de carga: XJ6N 90–195 kg (198–430 lb)
XJ6NA 90–190 kg (198–419 lb)
Dianteiro:250 kPa (2.50 kgf/cm², 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade:
Dianteiro:225 kPa (2.25 kgf/cm², 33 psi) Traseiro:
250 kPa (2.50 kgf/cm², 36 psi)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro: 17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro: 17M/C x MT4.50Travão dianteiro:Tipo:
Travão de disco duplo
Operação: Accionamento com a mão direita
Líquido recomendado: DOT 4Travão traseiro:Tipo:Travão de disco
Operação: Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda: 130.0 mm (5.12 in)
U20SP3P0.book Page 2 Monday, April 9, 2012 1:45 PM

ESPECIFICAÇÕES
8-3
8
Suspensão traseira:Tipo:Braço oscilante
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda: 130.0 mm (5.12 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento: Magneto de C.A.Bateria:Modelo:
GT12B-4
Voltagem, capacidade: 12 V, 10.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60.0 W/55.0 W × 1
Luz do travão/farolim traseiro: 12 V, 5.0 W/21.0 W × 1
Sinal de mudança de direcção dianteiro: 12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos: 12 V, 5.0 W × 1
Luz da chapa de matrícula: 12 V, 5.0 W × 1 Iluminação do contador:
LED
Indicador luminoso de ponto morto: LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo: LED
Indicador luminoso de mudança de direcção: LED
Luz de advertência da temperatura do
refrigerante: LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS: XJ6NA LED
Indicador luminoso do sistema imobilizador: LED
Fusíveis:Fusível principal:30.0 A
Fusível do farol dianteiro: 20.0 A
Fusível do farolim traseiro:
10.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição: 10.0 A
Fusível da ventoinha do radiador:
20.0 A
Fusível do sistema de injecção: 10.0 A Fusível da unidade de controlo ABS:
XJ6NA 7.5 A
Fusível motor ABS: XJ6NA 30.0 A
Fusível de solenóide ABS:
XJ6NA 20.0 A
Fusível de reserva: 7.5 A
U20SP3P0.book Page 3 Monday, April 9, 2012 1:45 PM
