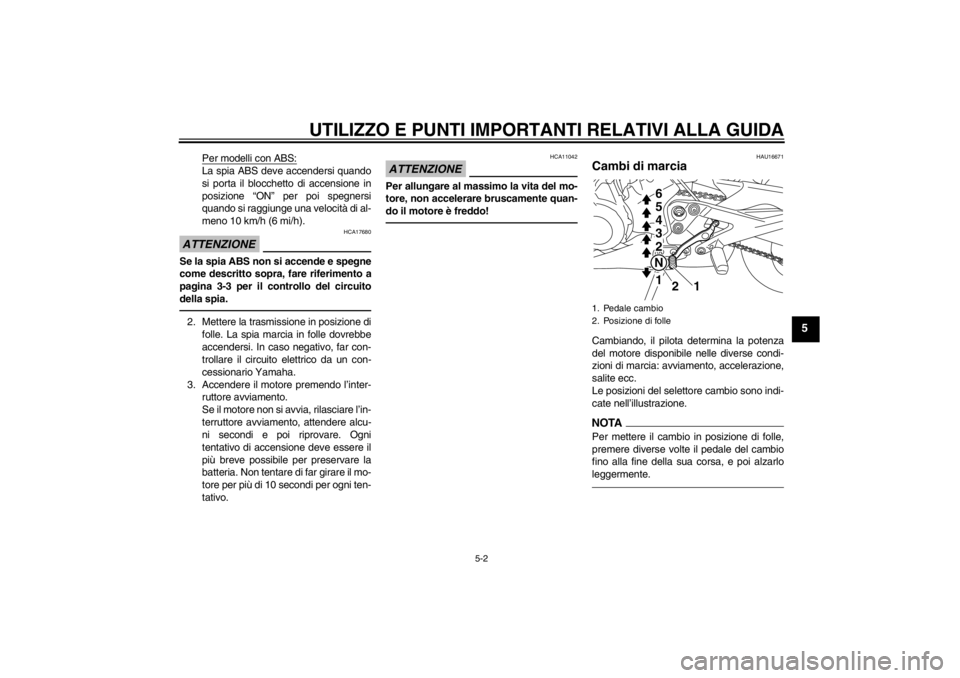

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
Per modelli con ABS:La spia ABS deve accendersi quando
si porta il blocchetto di accensione in
posizione “ON” per poi spegnersi
quando si raggiunge una velocità di al-
meno 10 km/h (6 mi/h).
ATTENZIONE
HCA17680
Se la spia ABS non si accende e spegne
come descritto sopra, fare riferimento a
pagina 3-3 per il controllo del circuito
della spia.2. Mettere la trasmissione in posizione difolle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore premendo l’inter- ruttore avviamento.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni ten-
tativo.
ATTENZIONE
HCA11042
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
do il motore è freddo!
HAU16671
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTAPer mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarlo
leggermente.1. Pedale cambio
2. Posizione di folle
1
N
2 3
4
5
6
1
2
U20SH3H0.book Page 2 Monday, April 9, 2012 9:07 AM
Page 42 of 104
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
ATTENZIONE
HCA10260
●
Anche con il cambio in posizione di
folle, proseguire nella guida per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.
●
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato di
una marcia.
HAU16810
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:●
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
●
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
●
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16841
Rodaggio Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17093
0–1000 km (0–600 mi)
Evitare di fare funzionare a lungo il motore
oltre 5800 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
deve cambiare l’olio motore e sostituire
la cartuccia o l’elemento filtro olio.[HCA10302]1000–1600 km (600–1000 mi)
Evitare di fare funzionare a lungo il motore
oltre 7000 giri/min.
U20SH3H0.book Page 3 Monday, April 9, 2012 9:07 AM
Page 43 of 104
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.ATTENZIONE
HCA10310
●
Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.
●
In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-
zo da un concessionario Yamaha.
HAU17213
Parcheggio Quando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10311
●
Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
●
Non parcheggiare su pendenze o su
terreno soffice, altrimenti il veicolo
potrebbe ribaltarsi, aumentando il
rischio di perdite di carburante e in-
cendi.
●
Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero prendere fuoco.
U20SH3H0.book Page 4 Monday, April 9, 2012 9:07 AM
Page 44 of 104
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-1
6
HAU17244
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell’impiego individuale.
AVVERTENZA
HWA10321
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15122
Spegnere il motore quando si esegue la
manutenzione, a meno che non sia spe-
cificato diversamente.●
Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.
●
Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-2 per maggiori informazioni sul
monossido di carbonio.AVVERTENZA
HWA15460
I dischi, le pinze, i tamburi e i rivestimen-
ti delle pastiglie dei freni raggiungono
temperature molto elevate durante l’uso
del motociclo. Lasciare raffreddare i
componenti dei freni prima di toccarli
per evitare possibili ustioni.
HAU17302
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
U20SH3H0.book Page 1 Monday, April 9, 2012 9:07 AM
Page 45 of 104
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6
HAU39691
Kit attrezzi Il kit attrezzi si trova sul fondo della sella.
(Vedere pagina 3-16.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionario
Yamaha di fiducia.1. Kit di attrezzi in dotazione
1
U20SH3H0.book Page 2 Monday, April 9, 2012 9:07 AM
Page 46 of 104
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
6
HAU46861
NOTA●
I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).
●
Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
●
Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili sp eciali,
dati ed abilità tecnica.
HAU46910
Tabella di manutenzione periodica per il sistema di controllo emissioni N. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito del carbu-
rante Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati. √√√√√
2 *Candele Controllare lo stato.
Pulire e ripristinare la distanza
elettrodi. √√
√√
3 *Va l vo l e Controllare il gioco valvole.
Regolare.
Ogni 40000 km (24000 mi)
4 *Iniezione carburan-
te Regolare il regime del minimo e la
sincronizzazione. √√√√√√
U20SH3H0.book Page 3 Monday, April 9, 2012 9:07 AM
Page 47 of 104
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6
5*Sistema di ammis-
sione dell’aria Controllare che la valvola di inter-
ruzione dell’aria, la valvola lamel-
lare ed il tubo flessibile non siano
danneggiati.
Sostituire l’intero sistema di am- missione dell’aria se necessario. √√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U20SH3H0.book Page 4 Monday, April 9, 2012 9:07 AM
Page 48 of 104
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
HAU1770E
Tabella manutenzione generale e lubrificazione N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento del filtro
dell’aria
√
2 Frizione Controllare il funzionamento.
Regolare. √√√√√
3 *Freno anteriore Controllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo. √√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
4 *Freno posteriore Controllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo. √√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
5 *Tu b i f r e n i Controllare se vi sono fessurazio-
ni o danneggiamenti.
Controllare che la posa e il ser- raggio siano corretti. √√√√√
Sostituire. Ogni 4 anni
6 *Ruote Controllare il disassamento e
danneggiamenti. √√√√
7 *Pneumatici Controllare la profondità del batti-
strada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario. √√√√√
8 *Cuscinetti delle ruo-
te Controllare che il cuscinetto non
sia allentato o danneggiato. √√√√
U20SH3H0.book Page 5 Monday, April 9, 2012 9:07 AM
Page 49 of 104
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
9*Forcellone Controllare il funzionamento ed
un gioco eccessivo. √√√√
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
10 Catena di trasmis-
sione Controllare la tensione, l’allinea-
mento e le condizioni della catena
di trasmissione.
Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 1000 km (600 mi) e dopo aver lavato il motociclo e averlo guidato nella
pioggia o in zone umide
11 *Cuscinetti dello
sterzo Controllare il gioco dei cuscinetti e
la durezza della sterzo. √√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 20000 km (12000 mi)
12 *Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te. √√√√√
13 Perno di rotazione
leva freno Lubrificare con grasso al silicone.
√√√√√
14 Perno di rotazione
del pedale freno Lubrificare con grasso a base di
sapone di litio. √√√√√
15 Perno di rotazione
leva frizione Lubrificare con grasso a base di
sapone di litio. √√√√√
16 Perno di rotazione
del pedale cambio Lubrificare con grasso a base di
sapone di litio. √√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U20SH3H0.book Page 6 Monday, April 9, 2012 9:07 AM
Page 50 of 104
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
17 Cavalletto laterale Controllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio. √√√√√
18 *Interruttore del ca-
valletto laterale
Controllare il funzionamento.
√√√√√√
19 *Forcella Controllare il funzionamento e
l’assenza di perdite di olio. √√√√
20 *Gruppo dell’ammor-
tizzatore Controllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore. √√√√
21 Olio motore Cambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo. √√√√√√
22 Cartuccia del filtro
dell’olio motore
√√√
23 *Sistema di raffred-
damento Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. √√√√√
Sostituire con liquido refrigerante antigelo al glicole etilenico. Ogni 3 anni
24 *Interruttori del freno
anteriore e del freno
posteriore Controllare il funzionamento.
√√√√√√
25 Parti in movimento
e cavi Lubrificare.
√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U20SH3H0.book Page 7 Monday, April 9, 2012 9:07 AM
