MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
SAU18722
Desmontaje y montaje del care-
nado y los paneles El carenado y los paneles que se muestran
deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimien-
to que se describen en este capítulo.
Consulte este apartado cada vez que nece-
site desmontar y montar el carenado o un
panel.
SAU46740
Carenado A
Para desmontar el carenadoQuite los pernos y seguidamente desmonte
el carenado.Para montar el carenado
Sitúe el carenado en su posición original y
coloque los pernos.
SAU46770
Panel A
Para desmontar el panelQuite el perno y la fijación rápida y seguida-
mente extraiga el panel.
Para montar el panel
Sitúe el panel en su posición original y se-
guidamente coloque el perno y la fijación rá-
pida.
SAU19193
Panel B
Para desmontar el panelQuite los pernos y seguidamente desmonte
el panel.

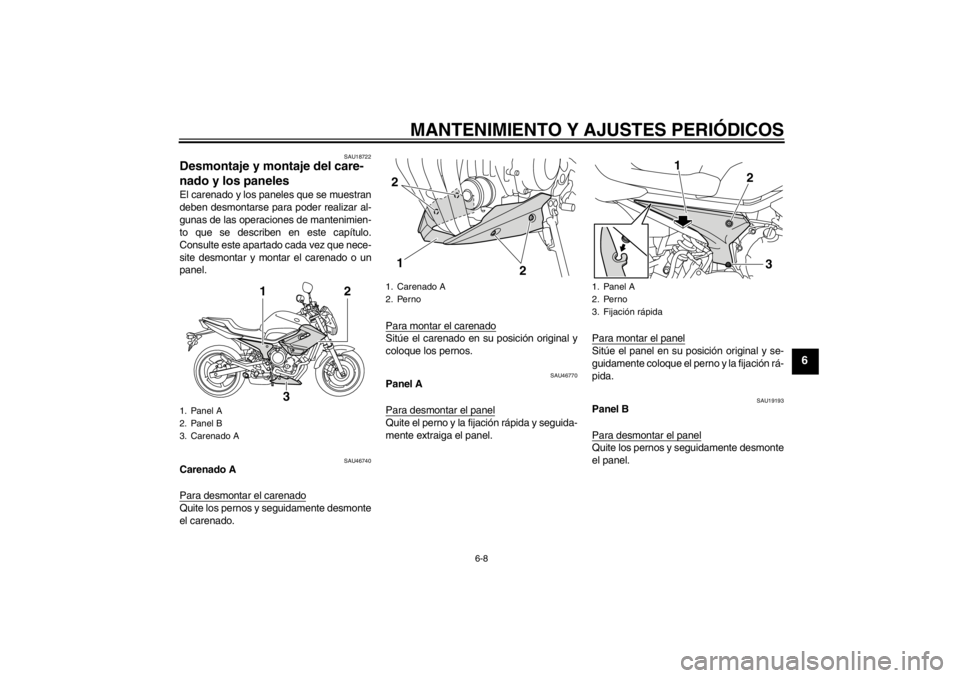

1. Panel A
2. Panel B
3. Carenado A
2
3
1
1. Carenado A
2. Perno
2
2
1
1. Panel A
2. Perno
3. Fijación rápida
1
2
3
U20SS3S0.book Page 8 Monday, April 9, 2012 2:18 PM
Page 52 of 102

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
Para montar el panelColoque el panel en su posición original y
apriete los pernos.
SAU19642
Comprobación de las bujías Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate- rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.
1. Panel B
2. Perno
1
2
2
Bujía especificada:NGK/CR9E
U20SS3S0.book Page 9 Monday, April 9, 2012 2:18 PM
Page 53 of 102

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible.
SAU46721
Aceite del motor y cartucho del
filtro de aceite Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resultar
errónea.
2. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
3. Espere unos minutos hasta que el
aceite se asiente.
4. Extraiga la varilla de medición, límpie- la, introdúzcala de nuevo en el orificio
(sin enroscarla) y extráigala de nuevo
para comprobar el nivel de aceite.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.

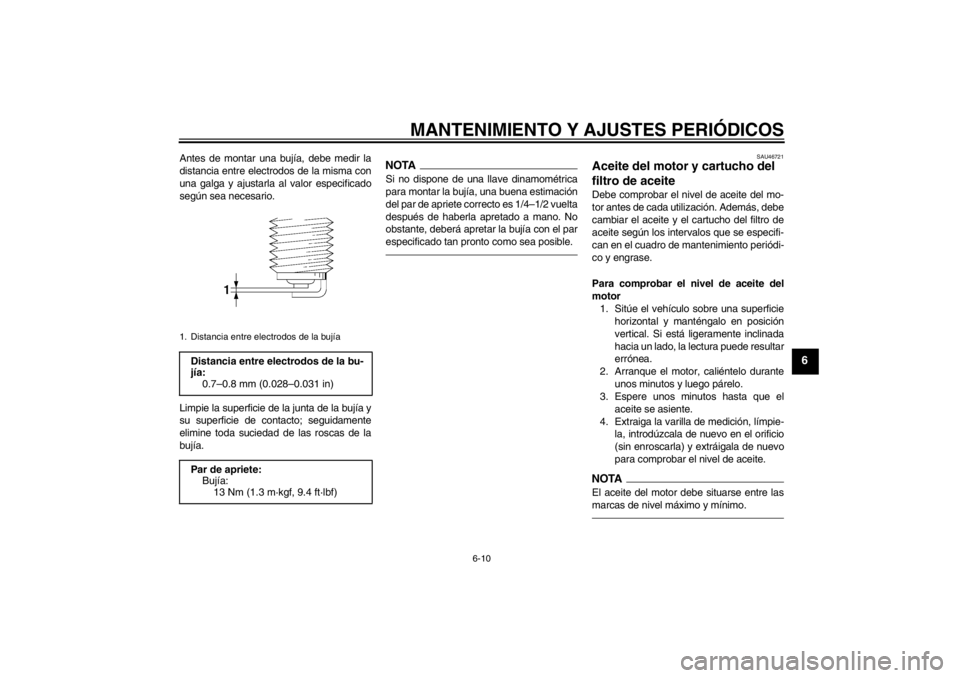

1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:0.7–0.8 mm (0.028–0.031 in)
Par de apriete: Bujía:13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U20SS3S0.book Page 10 Monday, April 9, 2012 2:18 PM
Page 54 of 102

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
5. Si el aceite del motor se encuentra enla marca de nivel mínimo o por debajo
de la misma, retire el tapón de llenado
y añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto. 6. Introduzca la varilla de medición y
apriétela y seguidamente coloque y
apriete el tapón de llenado.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite) 1. Desmonte el carenado A. (Véase la página 6-8).
2. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
3. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
4. Retire el tapón de llenado de aceite del motor y el perno de drenaje con la jun-
ta para vaciar el aceite del cárter.
NOTAOmita los pasos 5–7 si no va a cambiar el
cartucho del filtro de aceite.5. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.NOTAPuede adquirir una llave para filtros de acei-
te en un concesionario Yamaha.6. Aplique una capa fina de aceite de mo-tor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.

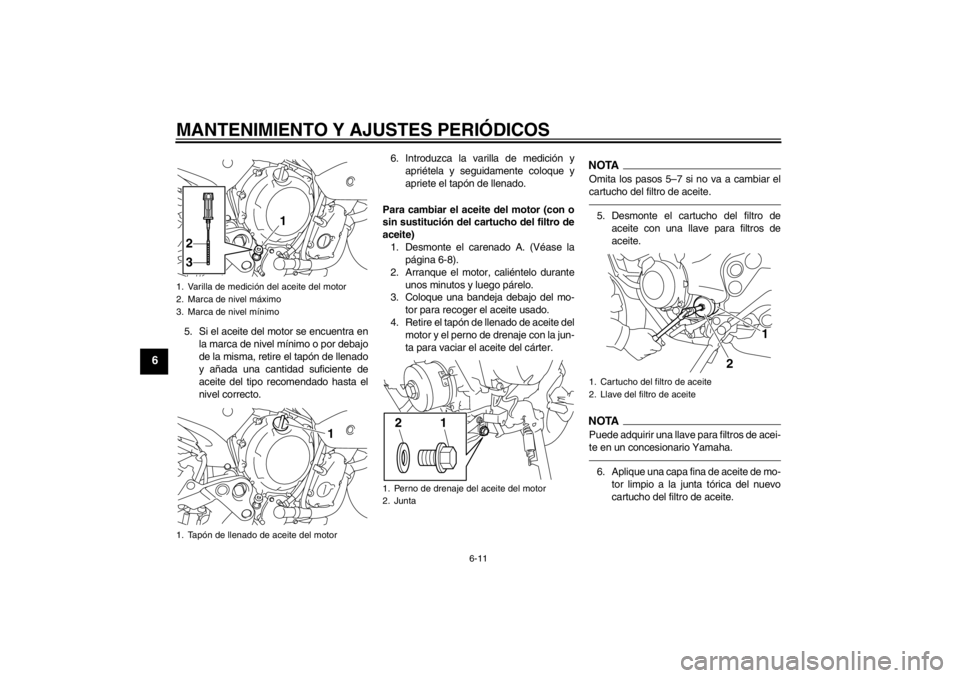

1. Varilla de medición del aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón de llenado de aceite del motor
1
2
3
1
1. Perno de drenaje del aceite del motor
2. Junta
1
2
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
1
2
U20SS3S0.book Page 11 Monday, April 9, 2012 2:18 PM
Page 55 of 102

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6

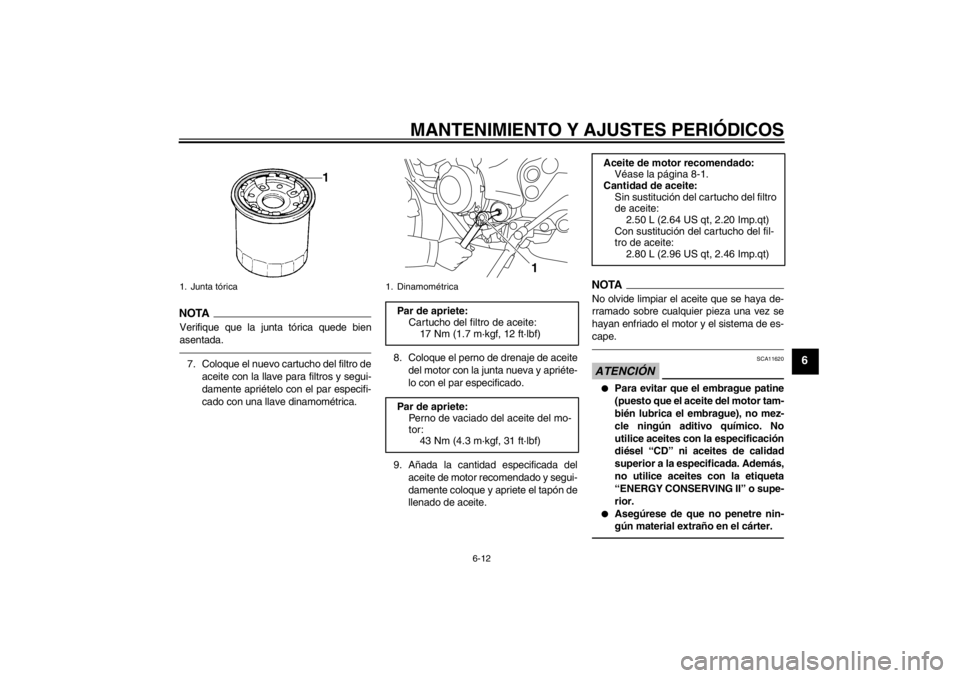

NOTAVerifique que la junta tórica quede bien
asentada.7. Coloque el nuevo cartucho del filtro deaceite con la llave para filtros y segui-
damente apriételo con el par especifi-
cado con una llave dinamométrica. 8. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
9. Añada la cantidad especificada del aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11620
●
Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
●
Asegúrese de que no penetre nin-
gún material extraño en el cárter.
1. Junta tórica
1. Dinamométrica
Par de apriete:Cartucho del filtro de aceite:17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete: Perno de vaciado del aceite del mo-
tor:43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Aceite de motor recomendado:Véase la página 8-1.
Cantidad de aceite: Sin sustitución del cartucho del filtro
de aceite:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con sustitución del cartucho del fil-
tro de aceite:
2.80 L (2.96 US qt, 2.46 Imp.qt)
U20SS3S0.book Page 12 Monday, April 9, 2012 2:18 PM
Page 56 of 102

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
10. Arranque el motor y déjelo al ralentídurante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.NOTASi el nivel de aceite es suficiente, la luz de
aviso del nivel de aceite del motor debe
apagarse después de arrancar el motor.ATENCIÓN
SCA10401
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida aunque
el nivel de aceite sea correcto, pare in-
mediatamente el motor y haga revisar el
vehículo en un concesionario Yamaha.11. Pare el motor, espere unos minutospara que el aceite se asiente, com-
pruebe el nivel y corríjalo según sea
necesario.
12. Monte el carenado.
SAU20070
Líquido refrigerante Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU46801
Para comprobar el nivel de líquido refri-
gerante 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical.NOTA●
El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
●
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.
2. Compruebe el nivel de líquido refrige-
rante en el depósito.NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentraen la marca de nivel mínimo o por de-
bajo de la misma, quite de la guía el
tubo respiradero del depósito de líqui-
do refrigerante y retire el tapón del de-

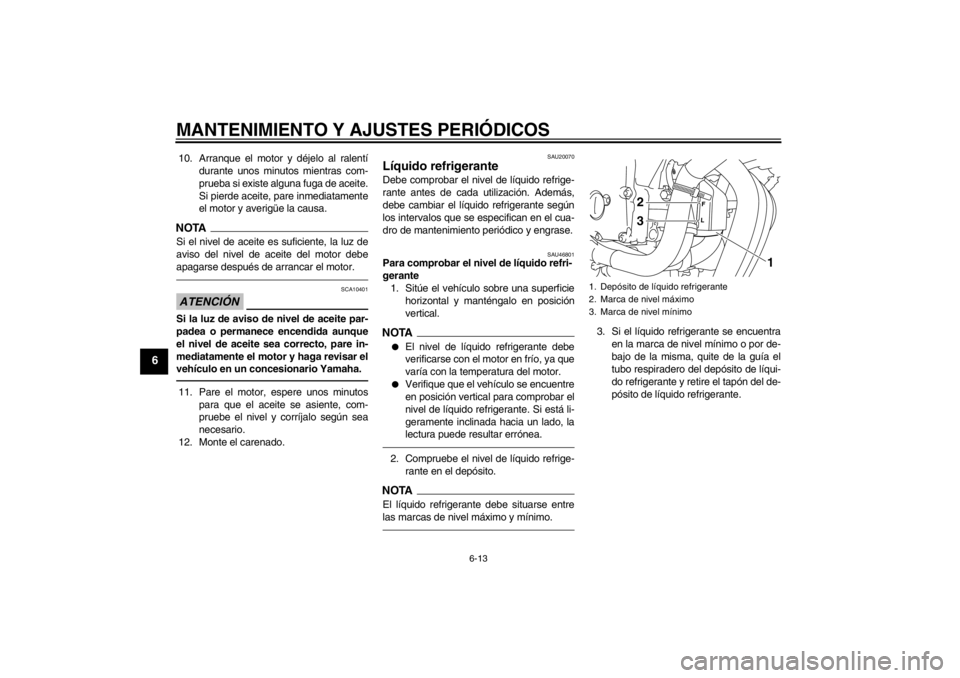

pósito de líquido refrigerante.1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
1
2
3
U20SS3S0.book Page 13 Monday, April 9, 2012 2:18 PM
Page 57 of 102

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
4. Añada líquido refrigerante hasta lamarca de nivel máximo y coloque el ta-
pón del depósito. ¡ADVERTENCIA!
Quite solamente el tapón del depó-
sito de líquido refrigerante. No quite
nunca el tapón del radiador cuando
el motor esté caliente.
[SWA15161]
ATENCIÓN: Si no dispone de líqui-
do refrigerante, utilice en su lugar
agua destilada o agua blanda del
grifo. No utilice agua dura o agua
salada, ya que resultan perjudicia-
les para el motor. Si ha utilizado
agua en lugar de líquido refrigeran-
te, sustitúyala por este lo antes po-
sible; de lo contrario el sistema de
refrigeración no estará protegido contra las heladas y la corrosión. Si
ha añadido agua al líquido refrige-
rante, haga comprobar lo antes po-
sible en un concesionario Yamaha
el contenido de anticongelante en
el líquido refrigerante; de lo contra-
rio disminuirá la eficacia del líquido
refrigerante.
[SCA10472]
5. Pase el tubo respiradero del depósito
de líquido refrigerante por la guía,
como se muestra.
SAU46822
Para cambiar el líquido refrigerante1. Sitúe el vehículo sobre una superficie horizontal y deje que el motor se enfríe
si es necesario.
2. Desmonte el carenado A y el panel B.
(Véase la página 6-8).
3. Coloque un recipiente debajo del mo- tor para recoger el líquido refrigerante
usado.
4. Quite el perno de retención de la tapa del radiador, la lengüeta de retención
de la tapa del radiador y el tapón del
radiador. ¡ADVERTENCIA! No quite
nunca el tapón del radiador cuando
el motor esté caliente.
[SWA10381]

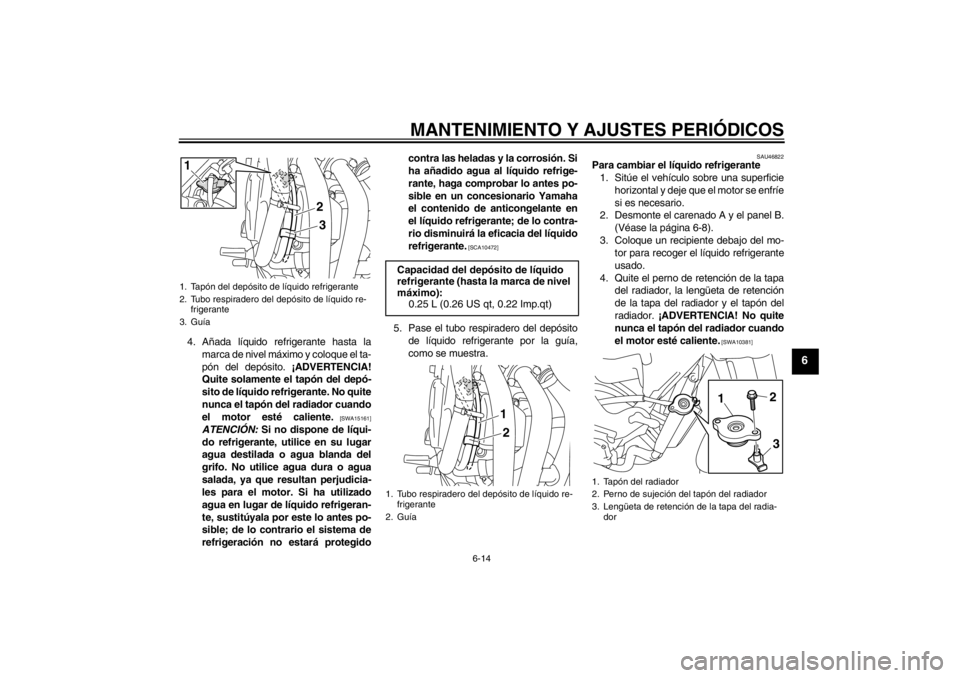

1. Tapón del depósito de líquido refrigerante
2. Tubo respiradero del depósito de líquido re- frigerante
3. Guía
3
1
2
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tubo respiradero del depósito de líquido re-
frigerante
2. Guía
2
1
1. Tapón del radiador
2. Perno de sujeción del tapón del radiador
3. Lengüeta de retención de la tapa del radia-
dor
2
1
3
U20SS3S0.book Page 14 Monday, April 9, 2012 2:18 PM
Page 58 of 102

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
5. Quite de la guía el tubo respiradero deldepósito de líquido refrigerante y retire
el tapón del depósito de líquido refrige-
rante.
6. Desmonte la cubierta del depósito de líquido refrigerante y el depósito de lí-
quido refrigerante quitando los pernos. 7. Vacíe el líquido refrigerante del depó-
sito dándole la vuelta al mismo.
8. Extraiga el perno de drenaje del líqui- do refrigerante con la junta para vaciar
el sistema de refrigeración. 9. Cuando haya salido todo el líquido re-
frigerante, lave bien el sistema de refri-
geración con agua limpia del grifo.
10. Coloque el perno de drenaje de líquido refrigerante con la junta nueva y aprié-
telo con el par especificado.
11. Monte el depósito de líquido refrige- rante y su cubierta situándolos en su
posición original y colocando los per-
nos después.
12. Vierta la cantidad especificada del lí- quido refrigerante recomendado en el

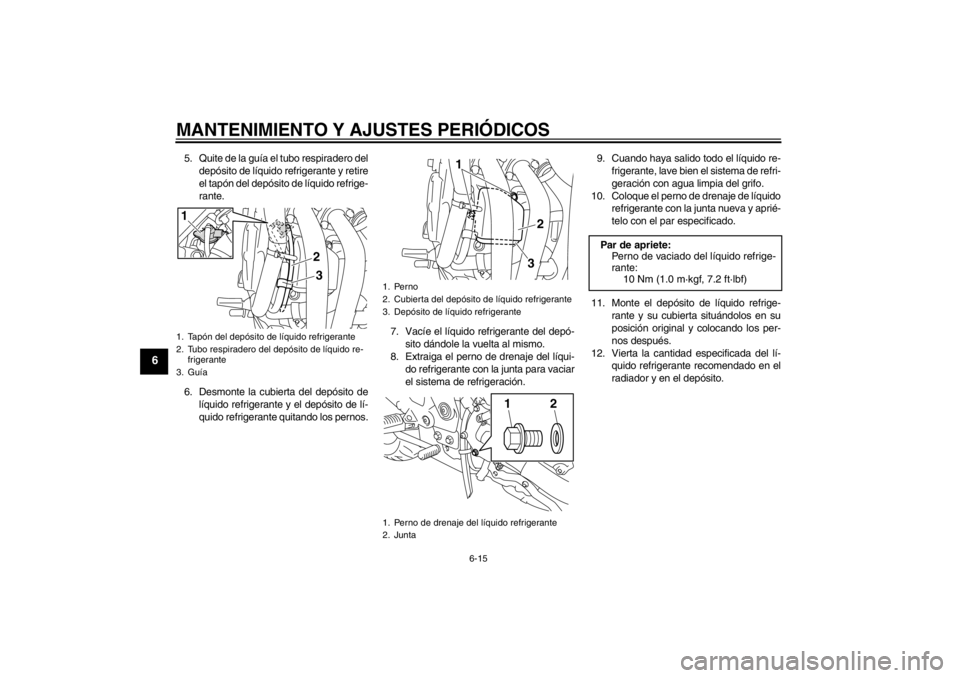

radiador y en el depósito.1. Tapón del depósito de líquido refrigerante
2. Tubo respiradero del depósito de líquido re-frigerante
3. Guía
3
1
2
1. Perno
2. Cubierta del depósito de líquido refrigerante
3. Depósito de líquido refrigerante
1. Perno de drenaje del líquido refrigerante
2. Junta
23
1
2
1
Par de apriete:
Perno de vaciado del líquido refrige-
rante:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U20SS3S0.book Page 15 Monday, April 9, 2012 2:18 PM
Page 59 of 102

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
13. Ponga el tapón del radiador.
14. Coloque la tapa del depósito de líquidorefrigerante.
15. Arranque el motor, déjelo al ralentí du- rante algunos minutos y luego párelo.
16. Extraiga el tapón del radiador para comprobar el nivel de líquido refrige-
rante en el mismo. Si es necesario,
añada líquido refrigerante hasta que
este llegue a la parte superior del ra-
diador; seguidamente coloque el ta-
pón, la lengüeta de retención y el
perno de retención del tapón del radia-
dor. 17. Compruebe el nivel de líquido refrige-
rante en el depósito. Si es necesario,
extraiga el tapón del depósito de líqui-
do refrigerante, añada líquido refrige-
rante hasta la marca de nivel máximo
y coloque el tapón.
18. Pase el tubo respiradero del depósito
de líquido refrigerante por la guía,
como se muestra. 19. Arranque el motor y compruebe si el
vehículo pierde líquido refrigerante. Si
pierde líquido refrigerante, haga revi-
sar el sistema de refrigeración en un
concesionario Yamaha.
20. Monte el carenado y el panel.
Proporción de la mezcla anticonge-
lante/agua:
1:1
Anticongelante recomendado: Anticongelante de alta calidad al eti-
leno glicol con inhibidores de corro-
sión para motores de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos
todos los pasos):2.00 L (2.11 US qt, 1.76 Imp.qt)
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tapón del radiador
2. Perno de sujeción del tapón del radiador
3. Lengüeta de retención de la tapa del radia-
dor
2
1
3
1. Tubo respiradero del depósito de líquido re-frigerante
2. Guía
2
1
U20SS3S0.book Page 16 Monday, April 9, 2012 2:18 PM
Page 60 of 102

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
SAU34425
Cambio del filtro de aire Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.1. Desmonte el asiento. (Véase la página 3-16).
2. Quite los pernos del depósito de gaso-
lina para separarlo de la caja del filtro
de aire.
3. Desmonte la cubierta de la caja del fil- tro de aire quitando los tornillos.
ATENCIÓN: Cuando desmonte la
cubierta de la caja del filtro de aire,
evite que caigan objetos extraños
en el colector de admisión.
[SCA12881]
4. Extraiga el filtro de aire.
5. Introduzca un filtro de aire nuevo en la caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asentado en la caja del
filtro de aire. El motor no se debe utilizar nunca sin el filtro de aire
montado; de lo contrario, el o los
pistones y/o cilindros pueden des-
gastarse excesivamente.
[SCA10481]
6. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
7. Sitúe el depósito de gasolina en su po- sición original. Verifique que los tubos
de gasolina estén correctamente co-
nectados y colocados, sin pellizcos.
Asegúrese de colocar los tubos en su
posición original. ¡ADVERTENCIA!
Antes de situar el depósito de gaso-
lina en su posición original, verifi-
que que todos los tubos (tubo de
gasolina, respiradero del depósito,
tubo de desbordamiento del depó-
sito) se encuentren en buen estado,
correctamente conectados y situa-
dos y no estén pinzados. Si alguno
de los tubos está dañado hágalo
cambiar en un concesionario
Yamaha antes de poner en marcha
el motor ya que, de lo contrario,
pueden producirse fugas de gasoli-
na con el consiguiente peligro de
incendio.
[SWA12463]

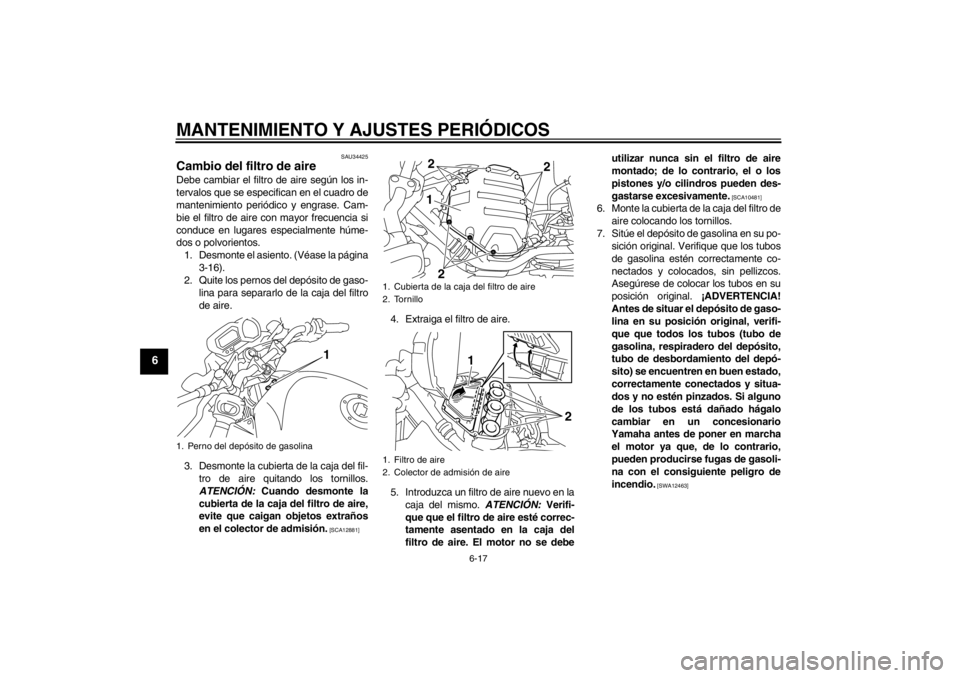

1. Perno del depósito de gasolina
1
1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
2. Colector de admisión de aire
1 2
2
2
2
1
U20SS3S0.book Page 17 Monday, April 9, 2012 2:18 PM
