MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
HAU22733
Sostituzione del li qui do freniFare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Inoltre fare sostituire i para-
olio delle pompe freni e delle pinze, come
pure i tubi freni agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.
 Paraolio: Sostituire ogni due anni.
 Tubi freni: Sostituire ogni quattro anni.
HAU22762
Tensione della catenaControllare e regolare sempre, se occorre,
la tensione della catena prima di utilizzare il
mezzo.
HAU22775

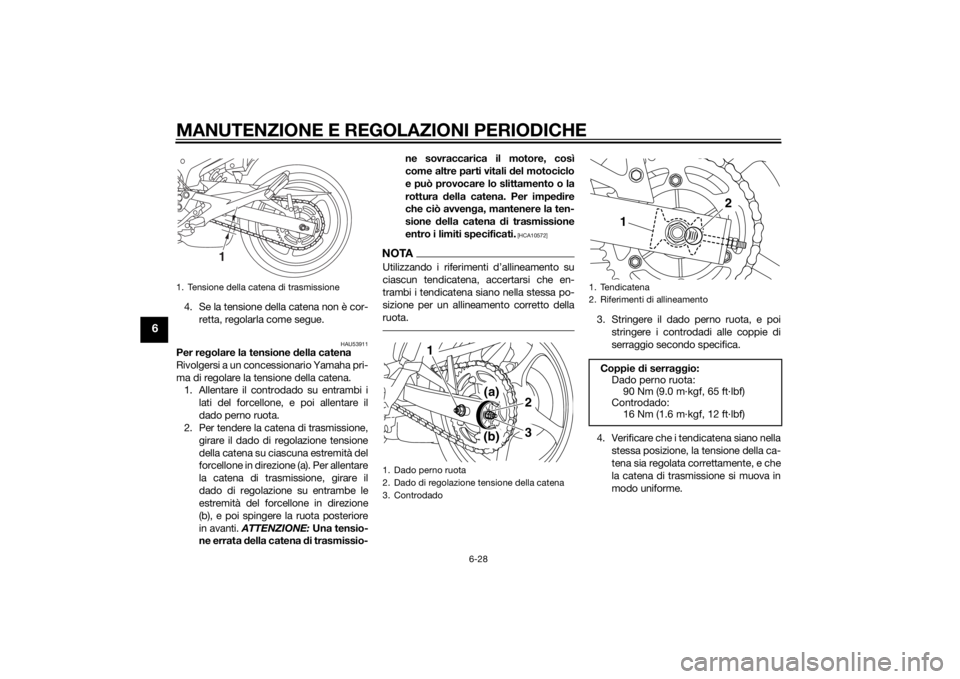

Per controllare la tensione d ella catena
1. Posizionare il motociclo sul cavalletto laterale.NOTAQuando si effettua il controllo e la regola-
zione della tensione della catena, non ci
deve essere alcun peso sul motociclo.2. Mettere la trasmissione in posizione di
folle.
3. Misurare la tensione della catena come illustrato nella figura.
Tensione della catena:
45.0–55.0 mm (1.77–2.17 in)
UB61H0H0.book Page 27 Wednesday, July 9, 2014 3:06 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
4. Se la tensione della catena non è cor-retta, regolarla come segue.
HAU53911
Per re golare la tensione della catena
Rivolgersi a un concessionario Yamaha pri-
ma di regolare la tensione della catena. 1. Allentare il controdado su entrambi i
lati del forcellone, e poi allentare il
dado perno ruota.
2. Per tendere la catena di trasmissione,
girare il dado di regolazione tensione
della catena su ciascuna estremità del
forcellone in direzione (a). Per allentare
la catena di trasmissione, girare il
dado di regolazione su entrambe le
estremità del forcellone in direzione
(b), e poi spingere la ruota posteriore
in avanti. ATTENZIONE: Una tensio-
ne errata d ella catena di trasmissio- ne sovraccarica il motore, così
come altre parti vitali
del motociclo
e può provocare lo slittamento o la
rottura della catena. Per impe dire
che ciò avven ga, mantenere la ten-
sione della catena di trasmissione
entro i limiti specificati.
[HCA10572]
NOTAUtilizzando i riferimenti d’allineamento su
ciascun tendicatena, accertarsi che en-
trambi i tendicatena siano nella stessa po-
sizione per un allineamento corretto della
ruota.
3. Stringere il dado perno ruota, e poi stringere i controdadi alle coppie di
serraggio secondo specifica.
4. Verificare che i tendicatena siano nella stessa posizione, la tensione della ca-
tena sia regolata correttamente, e che
la catena di trasmissione si muova in
modo uniforme.
1. Tensione della catena di trasmissione
1
1. Dado perno ruota
2. Dado di regolazione tensione della catena
3. Controdado
3
1
2
(a)(b)
1. Tendicatena
2. Riferimenti di allineamentoCoppie di serra ggio:
Dado perno ruota:
90 Nm (9.0 m·kgf, 65 ft·lbf)
Controdado: 16 Nm (1.6 m·kgf, 12 ft·lbf)
1
2
UB61H0H0.book Page 28 Wednesday, July 9, 2014 3:06 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
HAU23026
Pulizia e lubrificazione della ca-
tena di trasmissioneSi deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimen ti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lava ggio del motociclo,
l’utilizzo dello stesso sotto la pio ggia o in
zone umi de.1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il d an-
ne gg iamento deg li O-rin g, non puli-
re la catena di trasmissione con
macchine di lava ggio a g etti di va-
pore o d i acqua a d alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione con un panno.
3. Lubrificare a fondo la catena di tra- smissione con un lubrificante specifi-
co per catene a O-ring. ATTENZIONE: Non usare olio moto-
re o qualsiasi altro lubrificante per
la catena di trasmissione, in quanto
potrebbero contenere sostanze
che danne ggiano gli O-rin g.
[HCA11112] HAU23098
Controllo e lubrificazione
dei caviPrima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arru gginimento
d ei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono d an-
ne ggiati, sostituirli al più presto
possibile per prevenire con dizioni di
mancata sicurezza.
[HWA10712]
Lubrificante consi gliato:
lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
UB61H0H0.book Page 29 Wednesday, July 9, 2014 3:06 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
HAU49921
Controllo e lubrificazione della
manopola e del cavo accelerato-
rePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
HAU44275
Controllo e lubrificazione dei pe-
d ali freno e cambioPrima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.
Ped ale freno
Ped ale cambio
Lubrificante consi gliato:
Grasso a base di sapone di litio
UB61H0H0.book Page 30 Wednesday, July 9, 2014 3:06 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
HAU23144
Controllo e lubrificazione delle

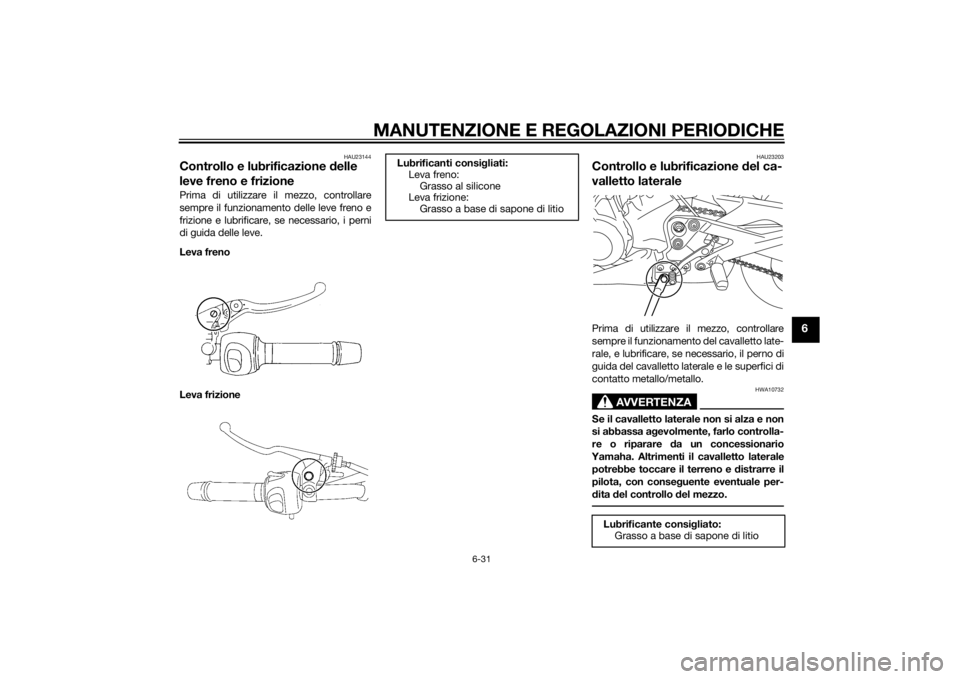

leve freno e frizionePrima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve freno e
frizione e lubrificare, se necessario, i perni
di guida delle leve.
Leva freno
Leva frizione
HAU23203
Controllo e lubrificazione del ca-
valletto lateralePrima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il perno di
guida del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10732
Se il cavalletto laterale non si alza e non
si abbassa a gevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conse guente eventuale per-
d ita del controllo del mezzo.
Lubrificanti consi gliati:
Leva freno:
Grasso al silicone
Leva frizione: Grasso a base di sapone di litio
Lubrificante consi gliato:
Grasso a base di sapone di litio
UB61H0H0.book Page 31 Wednesday, July 9, 2014 3:06 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
HAUM1653
Lubrificazione dei perni del for-
celloneSi devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le con dizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento

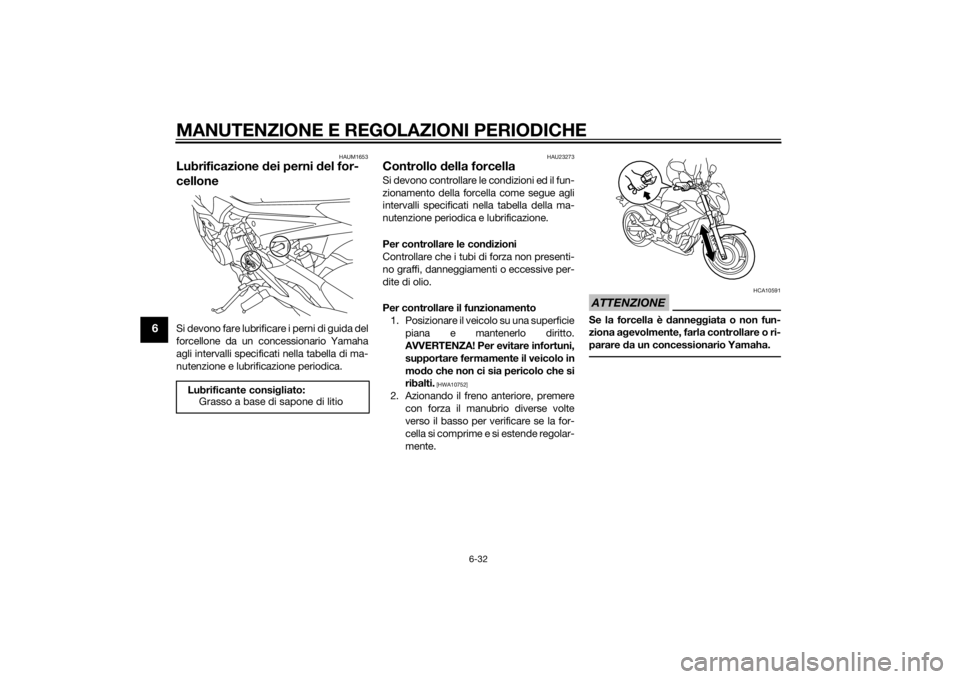

1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
mo do che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è danne ggiata o non fun-
ziona a gevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
Lubrificante consi gliato:
Grasso a base di sapone di litio
UB61H0H0.book Page 32 Wednesday, July 9, 2014 3:06 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
HAU23284
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Posizionare un supporto sotto il moto- re per alzare da te rra la ruota anterio-
re. (Vedere pagina 6-42 per maggiori
informazioni.) AVVERTENZA! Per
evitare infortuni, supportare ferma-
mente il veicolo in mo do che non ci
sia pericolo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU50291
BatteriaLa batteria si trova sotto la sella. (Vedere
pagina 3-17.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
 Il liqui do della batteria è velenoso e
pericoloso, in q uanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, g li occhi o gli abiti e prote g-1. Batteria
2. Cavo negativo batteria (nero)
3. Cavo positivo batteria (rosso)1 2
3
UB61H0H0.book Page 33 Wednesday, July 9, 2014 3:06 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
gere sempre gli occhi q uando si la-
vora vicino alle batterie. In caso d i
contatto, ese guire i se guenti prov-
ve dimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta ac qua.
CONTATTO INTERNO: Bere gran di q uantità di ac qua o latte e
chiamare imme diatamente un
me dico.
OCCHI: Sciac quare con ac qua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico.
 Le batterie pro ducono gas i dro ge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le si garette ecc.
lontane dalla batteria e provve dere
a d una ventilazione a deg uata quan-
d o si carica la batteria in ambienti
chiusi.
 TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Re gula-
te d Lea d Acid ), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danne ggia la batteria.Rimessa ggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quan do si
to glie la batteria, accertarsi che la
chiave sia g irata su “OFF”, poi scol-
le gare il cavo neg ativo prima di
scolle gare il cavo positivo.
[HCA16303]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
g irata su “OFF”, poi colle gare il
cavo positivo prima d i collegare il
cavo ne gativo.
[HCA16841]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
UB61H0H0.book Page 34 Wednesday, July 9, 2014 3:06 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
HAU47173

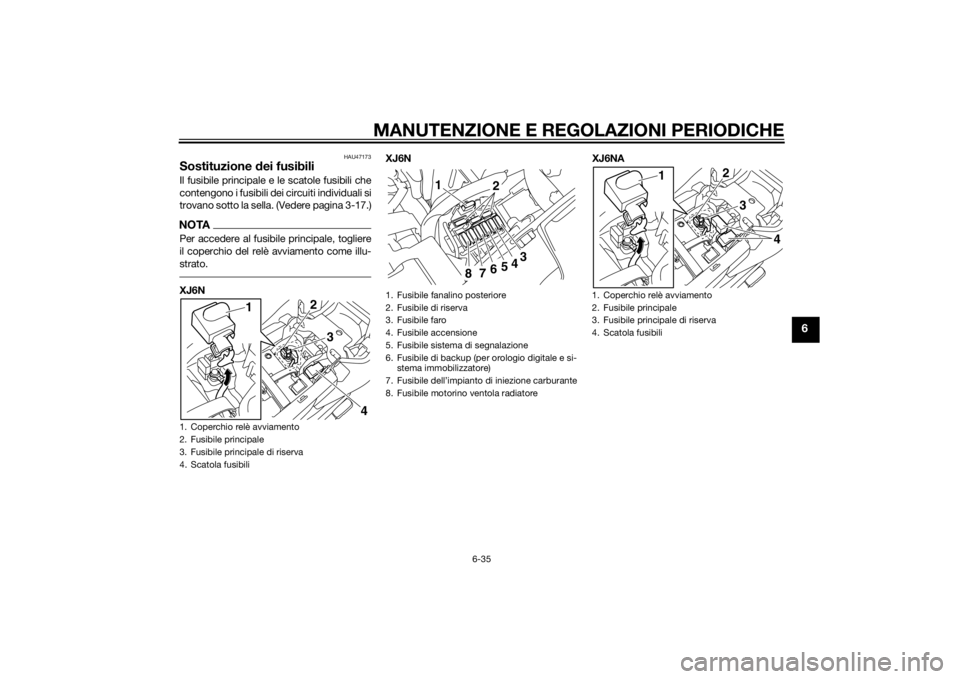

Sostituzione dei fusibiliIl fusibile principale e le scatole fusibili che
contengono i fusibili dei circuiti individuali si
trovano sotto la sella. (Vedere pagina 3-17.)NOTAPer accedere al fusibile principale, togliere
il coperchio del relè avviamento come illu-
strato.XJ6N XJ6N XJ6NA1. Coperchio relè avviamento
2. Fusibile principale
3. Fusibile principale di riserva
4. Scatola fusibili
2
4
3
1
1. Fusibile fanalino posteriore
2. Fusibile di riserva
3. Fusibile faro
4. Fusibile accensione
5. Fusibile sistema di segnalazione
6. Fusibile di backup (per orologio digitale e si-
stema immobilizzatore)
7. Fusibile dell’impianto di iniezione carburante
8. Fusibile motorino ventola radiatore
1 2
3
4
5
6
7
8
1. Coperchio relè avviamento
2. Fusibile principale
3. Fusibile principale di riserva
4. Scatola fusibili
2
4
3
1
UB61H0H0.book Page 35 Wednesday, July 9, 2014 3:06 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
XJ6NA
Se un fusibile è bruciato, sostituirlo come
segue.1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa- re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA! Non utilizzare un fusibile
di ampe-
ra ggio superiore a q uello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Fusibile fanalino posteriore
2. Fusibile centralina ABS
3. Fusibile del solenoide ABS
4. Fusibile motorino ABS
5. Fusibile di riserva
6. Fusibile faro
7. Fusibile accensione
8. Fusibile sistema di segnalazione
9. Fusibile di backup (per orologio digitale e si-stema immobilizzatore)
10.Fusibile dell’impianto di iniezione carburan- te
11.Fusibile motorino ventola radiatore
1
5 56
7
8
9
10
11
234
Fusibili secon
do specifica:
Fusibile principale: 30.0 A
Fusibile del faro:
20.0 A
Fusibile del fanalino di coda: 10.0 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile dell’accensione: 10.0 A
Fusibile motorino ventola radiatore:
20.0 A
Fusibile dell’impianto di iniezione
carburante:
10.0 A
Fusibile di backup: 7.5 A
Fusibile del motorino dell’ABS: XJ6NA 30.0 A
Fusibile della centralina dell’ABS:
XJ6NA 7.5 A
Fusibile del solenoide ABS: XJ6NA 20.0 A
UB61H0H0.book Page 36 Wednesday, July 9, 2014 3:06 PM
