YAMAHA XJ6-N 2015 Notices Demploi (in French)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
6. Retirer le cache du vase d’expansion,ainsi que ce dernier, après avoir retiré
ses vis. 7. Vidanger le liquide de refroidissement
du vase d’expansion en retournant
celui-ci.
8. Retirer la vis de vidange du liquide de refroidissement et son joint afin de vi-
danger le circuit de refroidissement.
9. Une fois tout le liquide de refroidisse- ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
10. Remonter la vis de vidange d’huile
moteur et son joint neuf, puis serrer la
vis au couple spécifié. 11. Remettre le vase d’expansion et son
cache en place, puis remonter les vis.
12. Verser la quantité spécifiée du type de liquide de refroidissement recom-
mandé dans le radiateur et le vase
d’expansion.
13. Remettre le bouchon du radiateur en place.
14. Remettre le bouchon du vase d’ex- pansion en place.
15. Mettre le moteur en marche et le faire tourner pendant quelques minutes au
ralenti, puis le couper.
16. Retirer le bouchon du radiateur afin de vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-

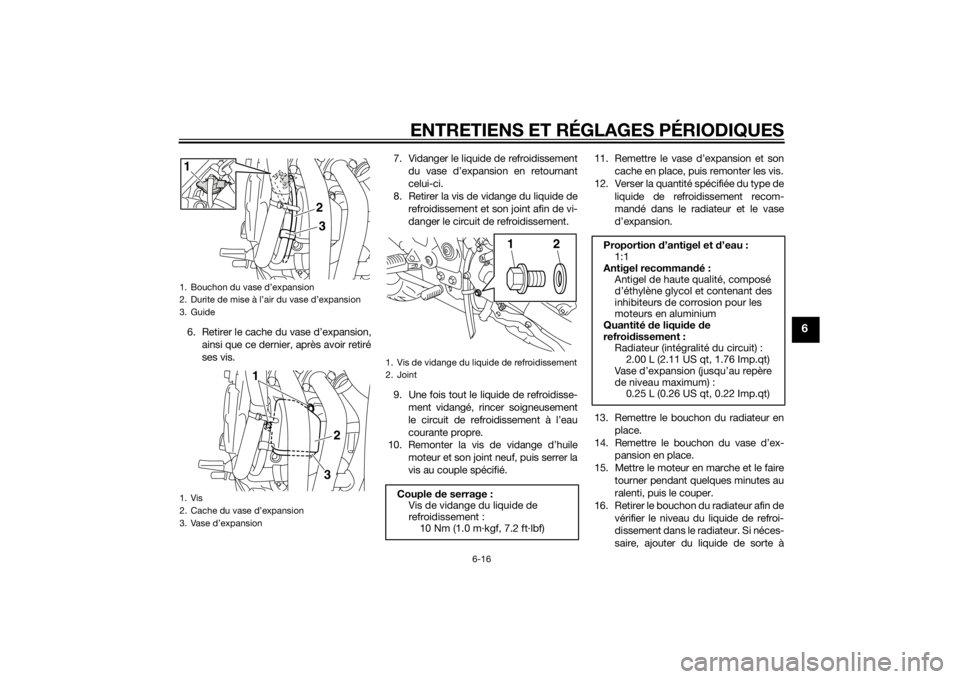

saire, ajouter du liquide de sorte à1. Bouchon du vase d’expansion
2. Durite de mise à l’air du vase d’expansion
3. Guide
1. Vis
2. Cache du vase d’expansion
3. Vase d’expansion
3
1
2
23
1
1. Vis de vidange du liquide de refroidissement
2. Joint
Couple
de serrage :
Vis de vidange du liquide de
refroidissement :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
2
1
Proportion d’antigel et d’eau :
1:1
Antigel recomman dé:
Antigel de haute qualité, composé
d’éthylène glycol et contenant des
inhibiteurs de corrosion pour les
moteurs en aluminium
Quantité de liqui de de
refroi dissement :
Radiateur (intégralité du circuit) : 2.00 L (2.11 US qt, 1.76 Imp.qt)
Vase d’expansion (jusqu’au repère
de niveau maximum) : 0.25 L (0.26 US qt, 0.22 Imp.qt)
UB61F0F0.book Page 16 Wednesday, July 9, 2014 3:11 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
remplir le radiateur, puis remettre en
place le bouchon du radiateur, sa re-
tenue, ainsi que la vis de la retenue.
17. Contrôler le niveau du liquide de re- froidissement dans le vase d’expan-
sion. Si nécessaire, retirer le bouchon
du vase d’expansion, ajouter du li-
quide jusqu’au repère de niveau maxi-
mum, puis remettre le bouchon en
place.
18. Acheminer la durite de mise à l’air du vase d’expansion par le guide. 19. Mettre le moteur en marche, et s’as-
surer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroi-
dissement par un concessionnaire
Yamaha.
20. Reposer le carénage et le cache.
FAU34426
Remplacement de l’élément du
filtre à airIl convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Remplacer plus fréquemment l’élé-
ment de filtre à air lorsque le véhicule est
utilisé dans des zones très poussiéreuses
ou humides.
1. Déposer la selle. (Voir page 3-19.)
2. Retirer les vis du réservoir de carbu- rant, puis soulever ce dernier et l’éloi-
gner du boîtier de filtre à air.
3. Retirer le couvercle du boîtier de filtre à air après avoir retiré ses vis.
ATTENTION : Lors de la d épose du
couvercle du boîtier de filtre à air,

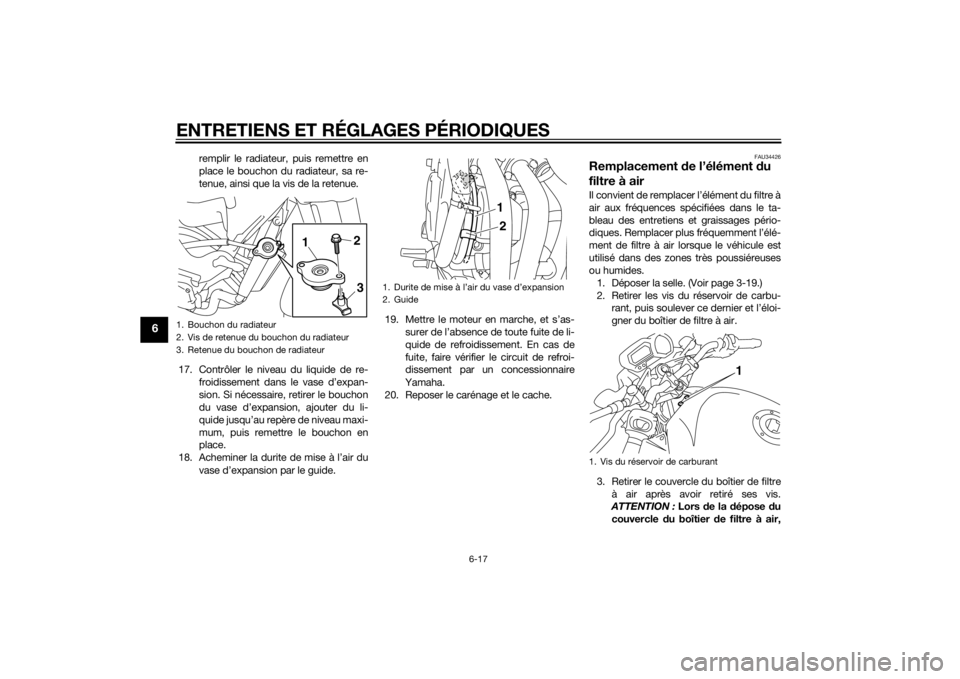

1. Bouchon du radiateur
2. Vis de retenue du bouchon du radiateur
3. Retenue du bouchon de radiateur
2
1
3
1. Durite de mise à l’air du vase d’expansion
2. Guide
2
1
1. Vis du réservoir de carburant
1
UB61F0F0.book Page 17 Wednesday, July 9, 2014 3:11 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6
être attentif à ne pas laisser péné-
trer des corps étrangers dans la tu-
bulure d ’admission d’air.
[FCA12882]
4. Extraire l’élément du filtre à air. 5. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de
filtre à air. Ne jamais mettre le mo-
teur en marche avant d ’avoir re-
monté l’élément d u filtre à air. Une
usure excessive d u ou des pistons
et/ou du ou des cylin dres pourrait
en résulter.
[FCA10482]
6. Remettre le couvercle du boîtier de filtre à air en place et le fixer à l’aide de
ses vis.
7. Remettre le réservoir de carburant en
place. S’assurer d’avoir acheminé et
branché correctement les durites
d’alimentation et qu’elles ne sont pas
coincées. Bien veiller à remettre les
durites à leur place d’origine.
AVERTISSEMENT ! Avant de remet-
tre le réservoir de carburant en
place, s’assurer que toutes les du-
rites (c.-à- d. la d urite d’alimenta-
tion, la durite de mise à l’air et la d u-
rite de trop-plein de carburant) sont
en bon état, qu’elles sont correcte-
ment branchées et acheminées, et
qu’elles ne sont pas coincées. Si
une durite est en dommagée, la faire
remplacer par un concessionnaire
Yamaha avant de mettre le moteur en marche, afin d
’éviter tout risque
d e fuite de carburant et d ’incendie.
[FWA12464]
8. Remonter les vis du réservoir de car-
burant.
9. Remettre la selle en place.

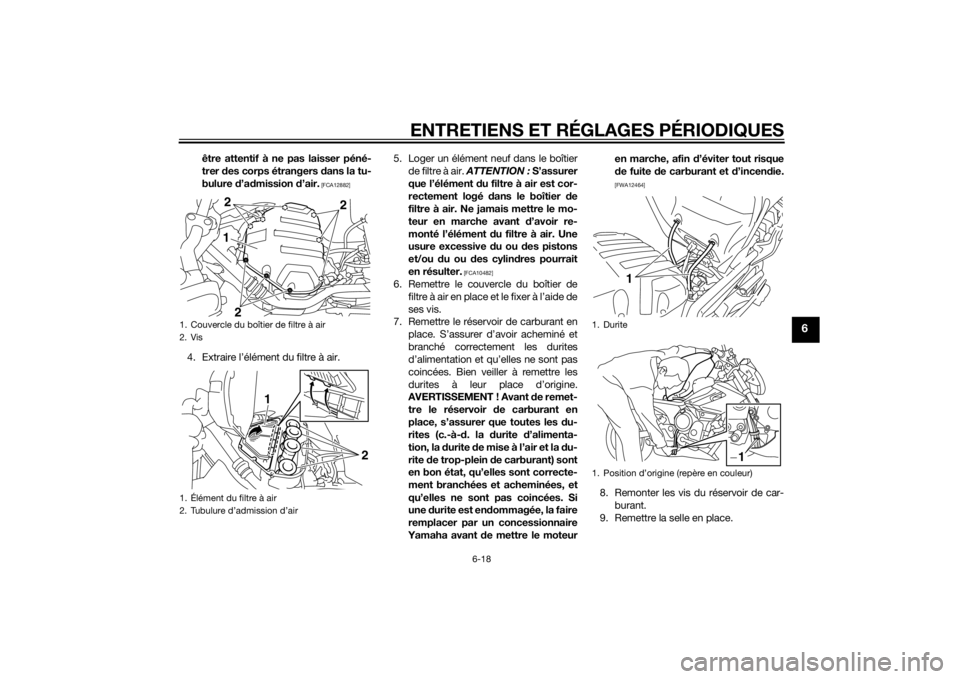

1. Couvercle du boîtier de filtre à air
2. Vis
1. Élément du filtre à air
2. Tubulure d’admission d’air
1 2
2
2
2
1
1. Durite
1. Position d’origine (repère en couleur)
1
1
UB61F0F0.book Page 18 Wednesday, July 9, 2014 3:11 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
FAU34302
Réglage du régime d e ralenti du
moteurContrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Ce réglage doit être effectué le moteur
chaud.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément
aux spécifications à l’aide de la vis de ré-
glage du ralenti. Pour augmenter le régime
de ralenti du moteur, tourner la vis dans le
sens (a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens (b).
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
FAU21385
Contrôle de la gar de de la poi-
gnée des gazLa garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.

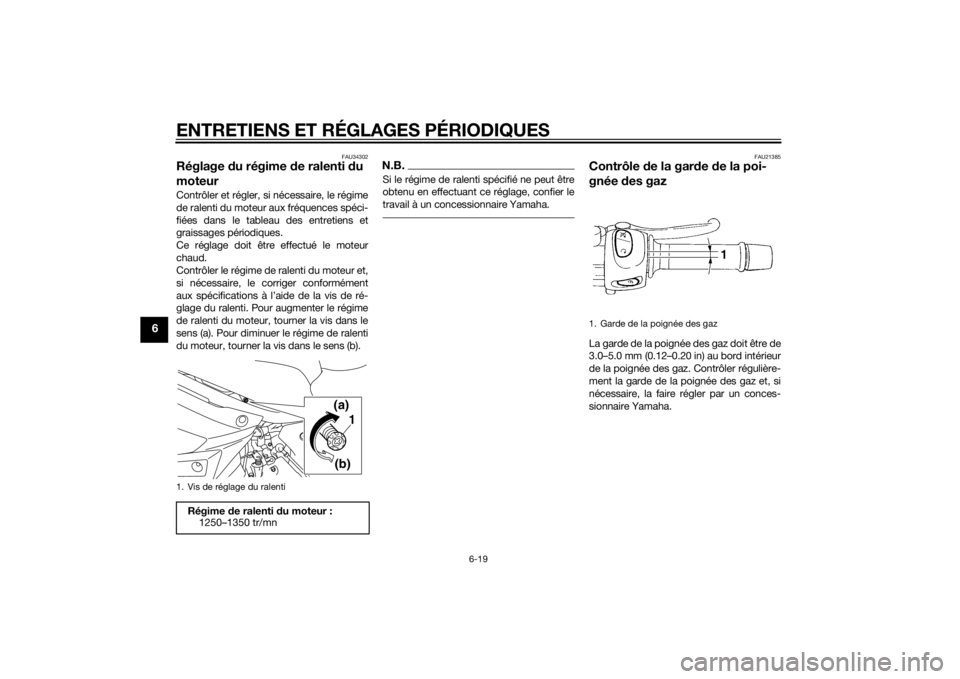

1. Vis de réglage du ralentiRégime de ralenti du moteur :
1250–1350 tr/mn
1
(a)
(b)
1. Garde de la poignée des gaz
UB61F0F0.book Page 19 Wednesday, July 9, 2014 3:11 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
FAU21402
Jeu des soupapesÀ la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU2177A
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule d ont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause d e blessures
graves, voire de mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression d e gonflage
d es pneus à la vitesse de con duite
et au poi ds total d u pilote, d u pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Pression d e gonflage (contrôlée les
pneus froi ds) :
Charge jusqu’à 90 kg (198 lb) : Avant :225 kPa (2.25 kgf/cm2, 33 psi)
Arrière : 250 kPa (2.50 kgf/cm2, 36 psi)
90 kg (198 lb) jusqu’à la charge
maximum : Avant :250 kPa (2.50 kgf/cm2, 36 psi)
Arrière : 290 kPa (2.90 kgf/cm2, 42 psi)
Con duite à gran de vitesse:
Avant : 225 kPa (2.25 kgf/cm2, 33 psi)
Arrière :
250 kPa (2.50 kgf/cm2, 36 psi)
Charge* maximale : XJ6N 195 kg (430 lb)
XJ6NA 190 kg (419 lb)
* Poids total du pilote, du passager, du chargement et des accessoires
UB61F0F0.book Page 20 Wednesday, July 9, 2014 3:11 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La con duite avec d es pneus
usés compromet la stabilité d u vé-
hicule et est en outre illégale.
 Le remplacement d es pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux.
 Après avoir remplacé un pneu, évi-
ter de faire d e la vitesse jusqu’à ce
que le pneu soit “ro dé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.

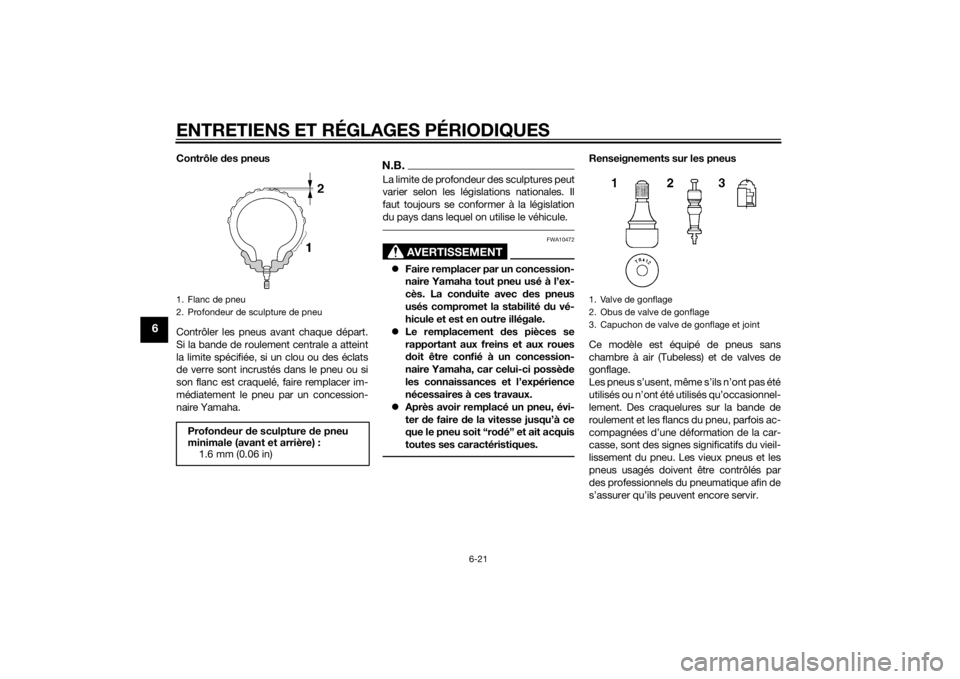

1. Flanc de pneu
2. Profondeur de sculpture de pneuProfon deur de sculpture de pneu
minimale (avant et arrière) : 1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
UB61F0F0.book Page 21 Wednesday, July 9, 2014 3:11 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
AVERTISSEMENT
FWA10482
Les pneus avant et arrière d oivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
acci dents.
 Toujours remettre correctement les
capuchons de valve en place afin
d e prévenir toute chute de la pres-
sion de gonflage.
 Afin d’éviter tout dégonflement des
pneus lors d e la conduite à gran de
vitesse, utiliser exclusivement les
valves et obus d e valve repris ci-
après.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
con duite à très gran de vitesse. Afin d e ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.  Remplacer les pneus exclusive-
ment par d es pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors d e la conduite à très gran de
vitesse. 
Avant d’être légèrement usés, d es
pneus neufs peuvent a dhérer relati-
vement mal à certains revêtements
d e route. Il ne faut donc pas rouler à
très gran de vitesse pen dant les
premiers 100 km (60 mi) après le
remplacement d’un pneu.
 Faire “chauffer” les pneus avant de
rouler à gran de vitesse.
 Toujours a dapter la pression de
gonflage aux con ditions de
con duite.
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle : BRIDGESTONE/BT021
DUNLOP/ROADSMART
Pneu arrière : Taille :
160/60 ZR17M/C (69W)
Fabricant/modèle : BRIDGESTONE/BT021
DUNLOP/ROADSMART
AVANT et ARRIÈRE : Valve de gonflage :
TR412
Obus de valve : #9100 (d’origine)
UB61F0F0.book Page 22 Wednesday, July 9, 2014 3:11 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées. Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU46731

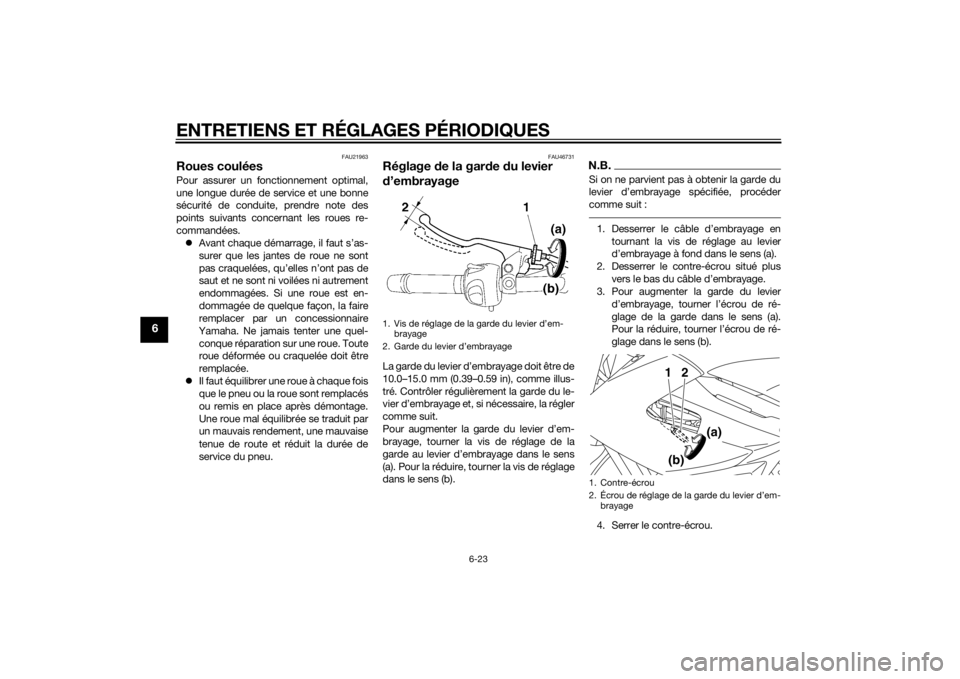

Réglage de la gar de du levier
d ’embrayageLa garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner la vis de réglage
dans le sens (b).
N.B.Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :1. Desserrer le câble d’embrayage en
tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
2. Desserrer le contre-écrou situé plus vers le bas du câble d’embrayage.
3. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
4. Serrer le contre-écrou.
1. Vis de réglage de la garde du levier d’em- brayage
2. Garde du levier d’embrayage
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’em- brayage
1
2
(b) (a)
UB61F0F0.book Page 23 Wednesday, July 9, 2014 3:11 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
FAU37914

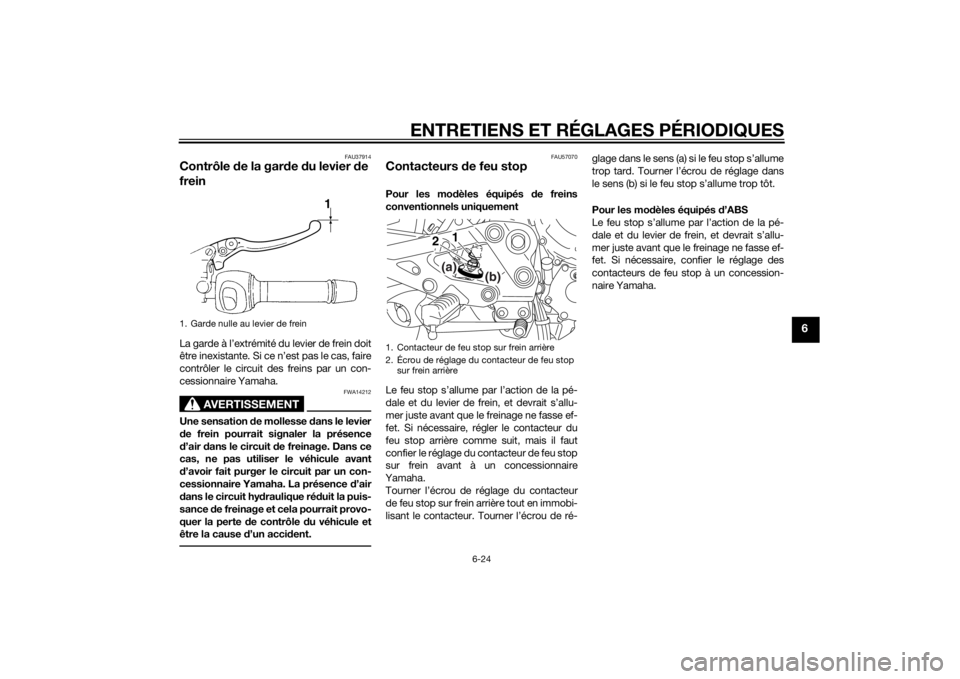

Contrôle de la gar de du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle d u véhicule et
être la cause d’un acci dent.
FAU57070
Contacteurs de feu stopPour les mo dèles équipés de freins
conventionnels uniquement
Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allu-
mer juste avant que le freinage ne fasse ef-
fet. Si nécessaire, régler le contacteur du
feu stop arrière comme suit, mais il faut
confier le réglage du contacteur de feu stop
sur frein avant à un concessionnaire
Yamaha.
Tourner l’écrou de réglage du contacteur
de feu stop sur frein arrière tout en immobi-
lisant le contacteur. Tourner l’écrou de ré- glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans
le sens (b) si le feu stop s’allume trop tôt.
Pour les mo
dèles équipés d’ABS
Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allu-
mer juste avant que le freinage ne fasse ef-
fet. Si nécessaire, confier le réglage des
contacteurs de feu stop à un concession-
naire Yamaha.
1. Garde nulle au levier de frein
1
1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu stop sur frein arrière
1
2(a)
(b)
UB61F0F0.book Page 24 Wednesday, July 9, 2014 3:11 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
FAU22393

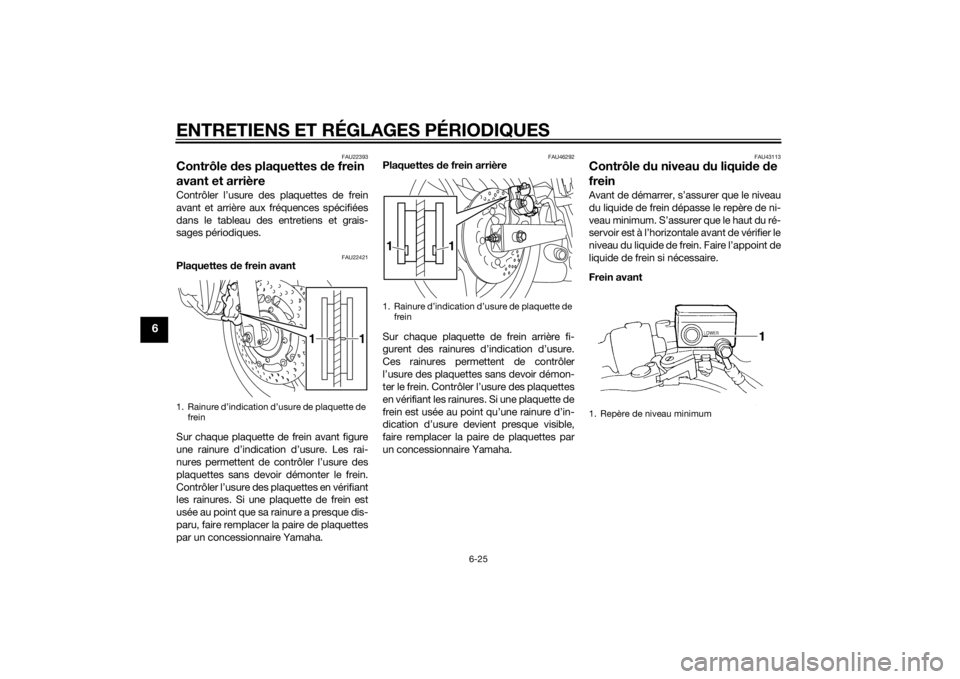

Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22421
Plaquettes de frein avant
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point que sa rainure a presque dis-
paru, faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
FAU46292
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point qu’une rainure d’in-
dication d’usure devient presque visible,
faire remplacer la paire de plaquettes par
un concessionnaire Yamaha.
FAU43113
Contrôle du niveau du liqui de de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant
1. Rainure d’indication d’usure de plaquette de frein
11
1. Rainure d’indication d’usure de plaquette de frein1
1
1. Repère de niveau minimum
UB61F0F0.book Page 25 Wednesday, July 9, 2014 3:11 PM
