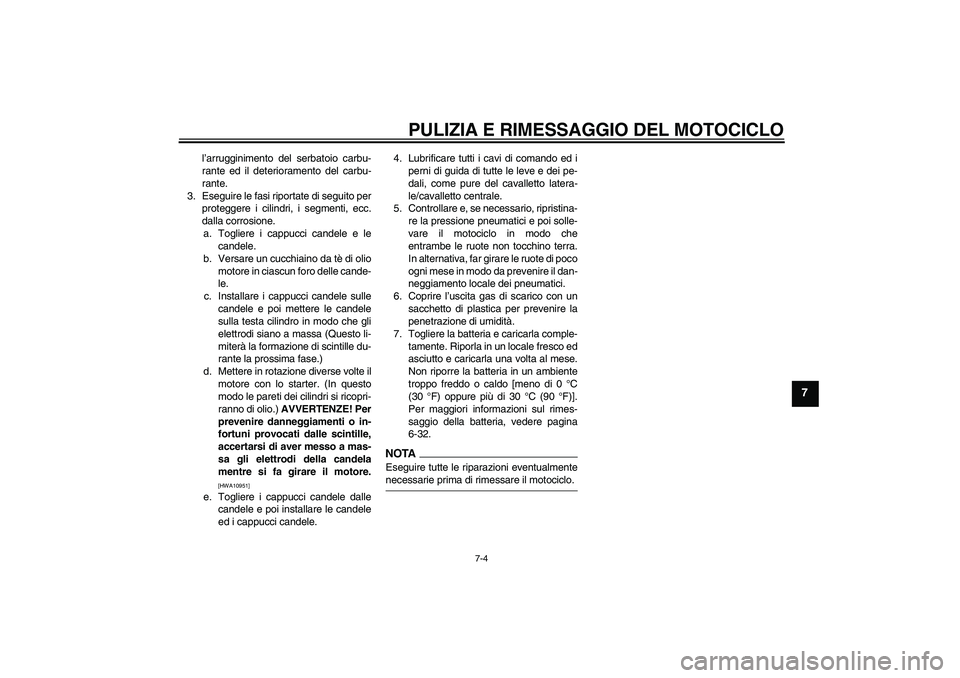

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le
candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci candele sulle
candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo le pareti dei cilindri si ricopri-
ranno di olio.) AVVERTENZE! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10951]
e. Togliere i cappucci candele dalle
candele e poi installare le candele
ed i cappucci candele.4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-32.
NOTAEseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
U36CH0H0.book Page 4 Thursday, December 4, 2008 9:22 AM

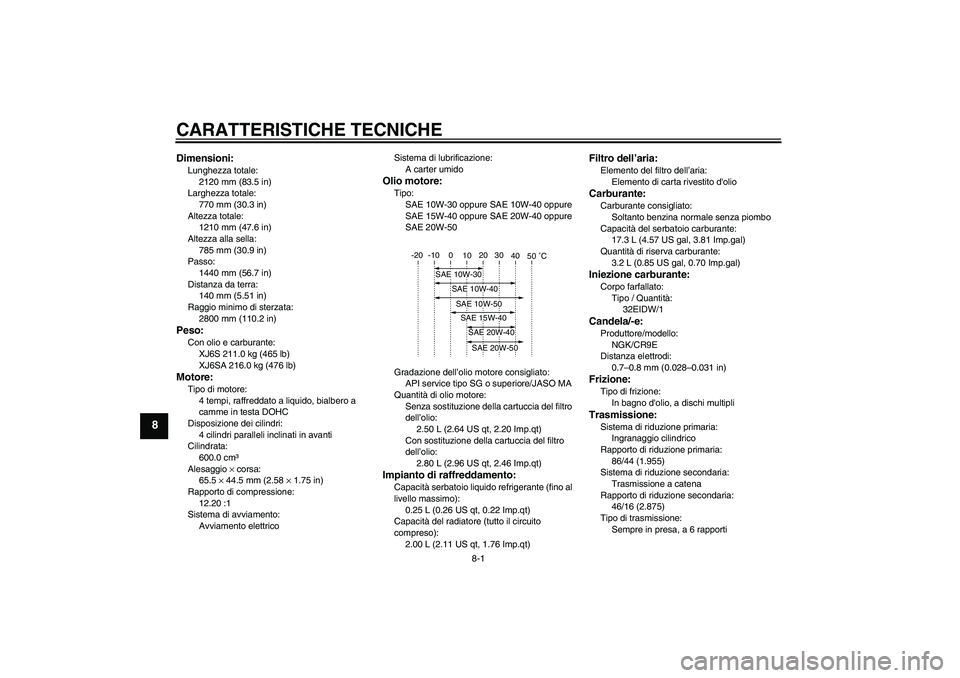

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2120 mm (83.5 in)
Larghezza totale:
770 mm (30.3 in)
Altezza totale:
1210 mm (47.6 in)
Altezza alla sella:
785 mm (30.9 in)
Passo:
1440 mm (56.7 in)
Distanza da terra:
140 mm (5.51 in)
Raggio minimo di sterzata:
2800 mm (110.2 in)Peso:Con olio e carburante:
XJ6S 211.0 kg (465 lb)
XJ6SA 216.0 kg (476 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
600.0 cm³
Alesaggio × corsa:
65.5 × 44.5 mm (2.58 × 1.75 in)
Rapporto di compressione:
12.20 :1
Sistema di avviamento:
Avviamento elettricoSistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE 10W-30 oppure SAE 10W-40 oppure
SAE 15W-40 oppure SAE 20W-40 oppure
SAE 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
2.80 L (2.96 US qt, 2.46 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
17.3 L (4.57 US gal, 3.81 Imp.gal)
Quantità di riserva carburante:
3.2 L (0.85 US gal, 0.70 Imp.gal)Iniezione carburante:Corpo farfallato:
Tipo / Quantità:
32EIDW/1Candela/-e:Produttore/modello:
NGK/CR9E
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
86/44 (1.955)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
46/16 (2.875)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U36CH0H0.book Page 1 Thursday, December 4, 2008 9:22 AM

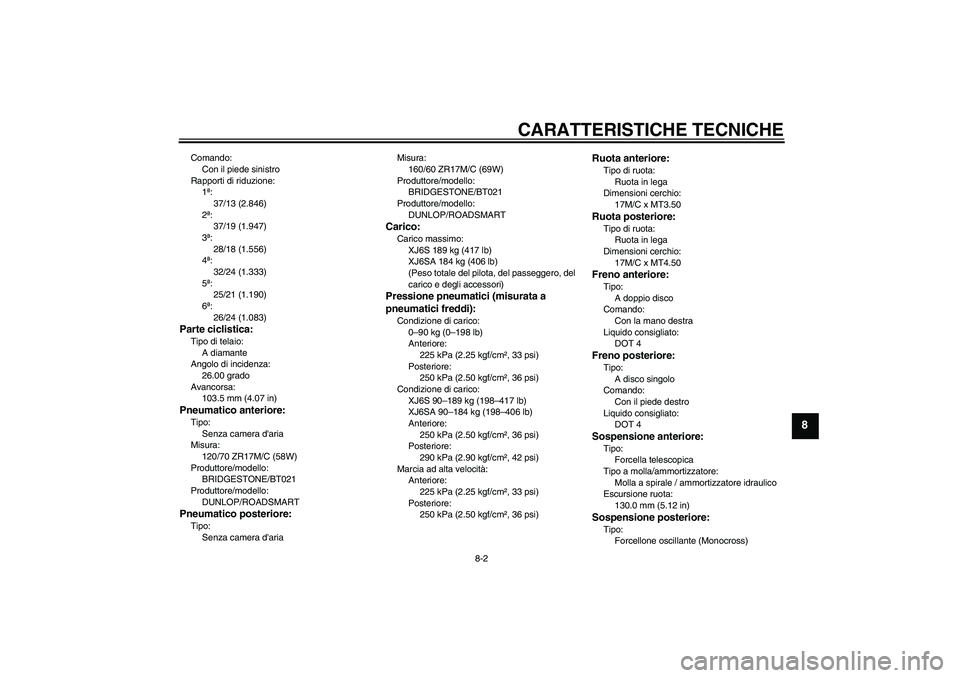

CARATTERISTICHE TECNICHE
8-2
8
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
37/13 (2.846)
2ª:
37/19 (1.947)
3ª:
28/18 (1.556)
4ª:
32/24 (1.333)
5ª:
25/21 (1.190)
6ª:
26/24 (1.083)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
26.00 grado
Avancorsa:
103.5 mm (4.07 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT021
Produttore/modello:
DUNLOP/ROADSMARTPneumatico posteriore:Tipo:
Senza camera d'ariaMisura:
160/60 ZR17M/C (69W)
Produttore/modello:
BRIDGESTONE/BT021
Produttore/modello:
DUNLOP/ROADSMART
Carico:Carico massimo:
XJ6S 189 kg (417 lb)
XJ6SA 184 kg (406 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Condizione di carico:
XJ6S 90–189 kg (198–417 lb)
XJ6SA 90–184 kg (198–406 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT4.50Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130.0 mm (5.12 in)Sospensione posteriore:Tipo:
Forcellone oscillante (Monocross)
U36CH0H0.book Page 2 Thursday, December 4, 2008 9:22 AM

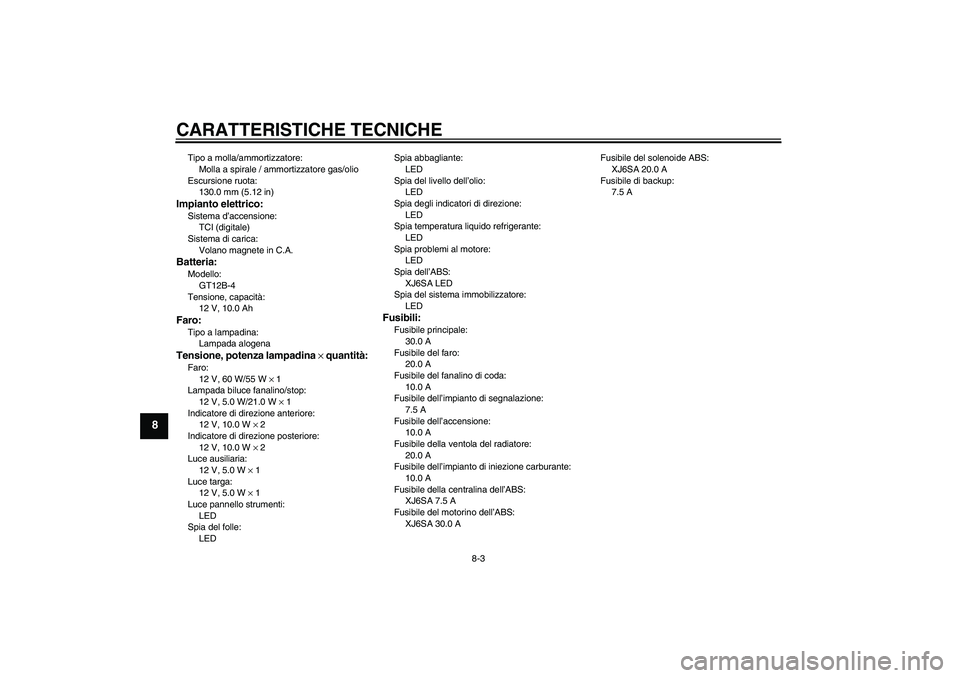

CARATTERISTICHE TECNICHE
8-3
8
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
130.0 mm (5.12 in)Impianto elettrico:Sistema d’accensione:
TCI (digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT12B-4
Tensione, capacità:
12 V, 10.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LEDSpia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
XJ6SA LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS:
XJ6SA 7.5 A
Fusibile del motorino dell’ABS:
XJ6SA 30.0 AFusibile del solenoide ABS:
XJ6SA 20.0 A
Fusibile di backup:
7.5 A
U36CH0H0.book Page 3 Thursday, December 4, 2008 9:22 AM

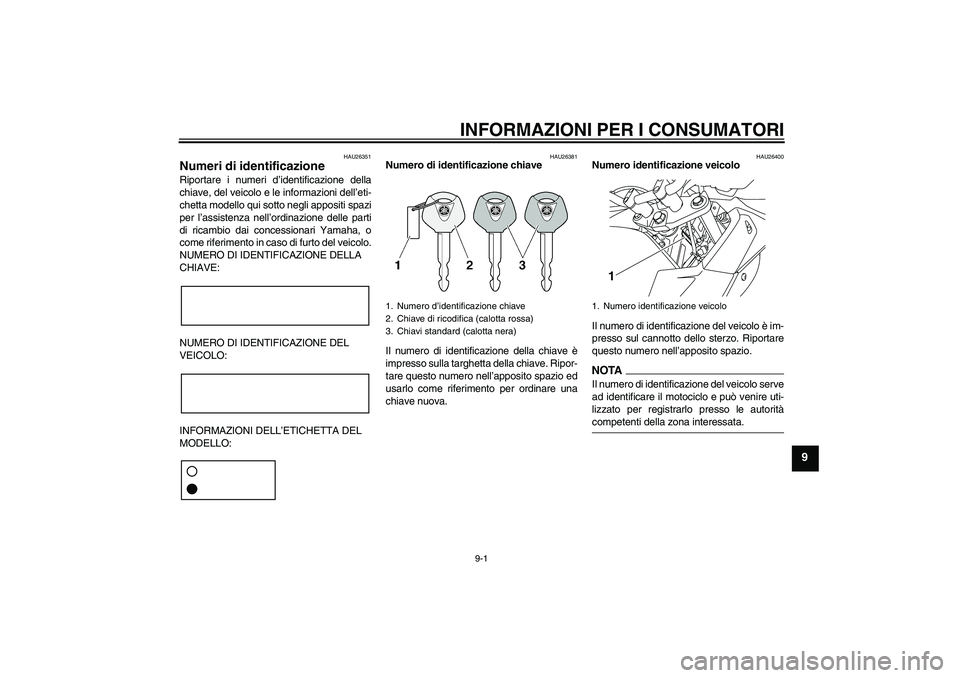

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
1
U36CH0H0.book Page 1 Thursday, December 4, 2008 9:22 AM

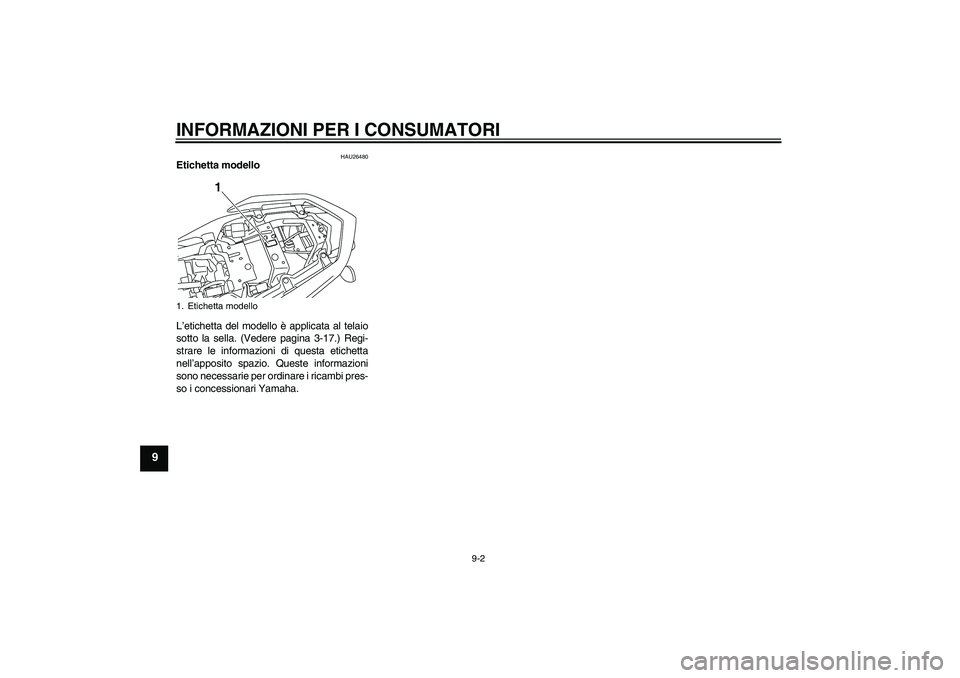

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26480
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-17.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.1. Etichetta modello
1
U36CH0H0.book Page 2 Thursday, December 4, 2008 9:22 AM

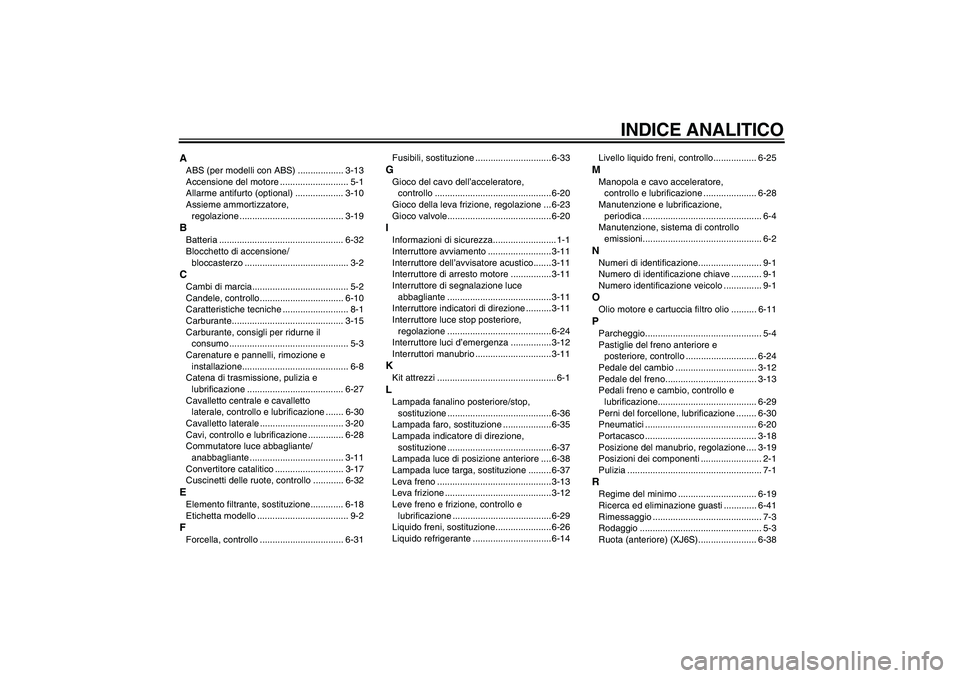

INDICE ANALITICO
AABS (per modelli con ABS) .................. 3-13
Accensione del motore ........................... 5-1
Allarme antifurto (optional) ................... 3-10
Assieme ammortizzatore,
regolazione ......................................... 3-19BBatteria ................................................. 6-32
Blocchetto di accensione/
bloccasterzo ......................................... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................. 6-10
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-15
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione.......................................... 6-8
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-27
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-30
Cavalletto laterale ................................. 3-20
Cavi, controllo e lubrificazione .............. 6-28
Commutatore luce abbagliante/
anabbagliante ..................................... 3-11
Convertitore catalitico ........................... 3-17
Cuscinetti delle ruote, controllo ............ 6-32EElemento filtrante, sostituzione............. 6-18
Etichetta modello .................................... 9-2FForcella, controllo ................................. 6-31Fusibili, sostituzione .............................. 6-33
GGioco del cavo dell’acceleratore,
controllo .............................................. 6-20
Gioco della leva frizione, regolazione ... 6-23
Gioco valvole......................................... 6-20IInformazioni di sicurezza......................... 1-1
Interruttore avviamento ......................... 3-11
Interruttore dell’avvisatore acustico....... 3-11
Interruttore di arresto motore ................3-11
Interruttore di segnalazione luce
abbagliante ......................................... 3-11
Interruttore indicatori di direzione .......... 3-11
Interruttore luce stop posteriore,
regolazione ......................................... 6-24
Interruttore luci d’emergenza ................ 3-12
Interruttori manubrio .............................. 3-11KKit attrezzi ............................................... 6-1LLampada fanalino posteriore/stop,
sostituzione ......................................... 6-36
Lampada faro, sostituzione ................... 6-35
Lampada indicatore di direzione,
sostituzione ......................................... 6-37
Lampada luce di posizione anteriore .... 6-38
Lampada luce targa, sostituzione ......... 6-37
Leva freno ............................................. 3-13
Leva frizione .......................................... 3-12
Leve freno e frizione, controllo e
lubrificazione .......................................6-29
Liquido freni, sostituzione...................... 6-26
Liquido refrigerante ...............................6-14Livello liquido freni, controllo................. 6-25
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-28
Manutenzione e lubrificazione,
periodica ............................................... 6-4
Manutenzione, sistema di controllo
emissioni............................................... 6-2NNumeri di identificazione......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio .......... 6-11PParcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-24
Pedale del cambio ................................ 3-12
Pedale del freno.................................... 3-13
Pedali freno e cambio, controllo e
lubrificazione....................................... 6-29
Perni del forcellone, lubrificazione ........ 6-30
Pneumatici ............................................ 6-20
Portacasco ............................................ 3-18
Posizione del manubrio, regolazione .... 3-19
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRegime del minimo ............................... 6-19
Ricerca ed eliminazione guasti ............. 6-41
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruota (anteriore) (XJ6S)....................... 6-38
U36CH0H0.book Page 1 Thursday, December 4, 2008 9:22 AM

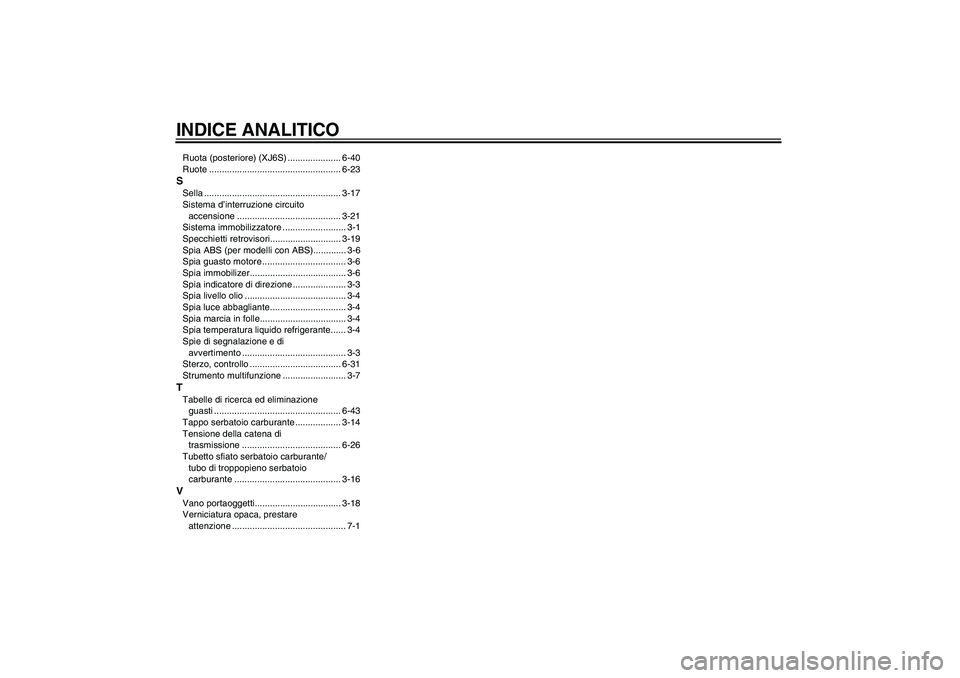

INDICE ANALITICORuota (posteriore) (XJ6S) ..................... 6-40
Ruote .................................................... 6-23SSella ...................................................... 3-17
Sistema d’interruzione circuito
accensione ......................................... 3-21
Sistema immobilizzatore ......................... 3-1
Specchietti retrovisori............................ 3-19
Spia ABS (per modelli con ABS)............. 3-6
Spia guasto motore ................................. 3-6
Spia immobilizer...................................... 3-6
Spia indicatore di direzione ..................... 3-3
Spia livello olio ........................................ 3-4
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-4
Spia temperatura liquido refrigerante...... 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Sterzo, controllo .................................... 6-31
Strumento multifunzione ......................... 3-7TTabelle di ricerca ed eliminazione
guasti .................................................. 6-43
Tappo serbatoio carburante .................. 3-14
Tensione della catena di
trasmissione ....................................... 6-26
Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante .......................................... 3-16VVano portaoggetti.................................. 3-18
Verniciatura opaca, prestare
attenzione ............................................. 7-1
U36CH0H0.book Page 2 Thursday, December 4, 2008 9:22 AM

U36CH0H0.book Page 3 Thursday, December 4, 2008 9:22 AM

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2008.12-2.8×1 CR
(H)
DIC183
