YAMAHA XJ600S 2001 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
6
5. Monte las pinzas de freno colocando los
tornillos.NOTA:@ Verifique que exista espacio suficiente entre las
pastillas de freno antes de montar las pinzas en
los discos de freno. @6. Apriete el remache de plástico desmonta-
ble del eje de la rueda delantera y luego el
eje de la rueda y los tornillos de la pinza de
freno con los pares especificados.7. Conecte el cable del velocímetro.
8. Empuje el manillar hacia abajo con fuerza
varias veces para comprobar que la hor-
quilla funciona correctamente.
Pares de apriete:
Eje de la rueda:
58 Nm (5,8 m·kg)
Remache de plástico desmontable del eje
de la rueda delantera:
40 Nm (4,0 m·kg)
Tornillo de la pinza de freno:
19 Nm (1,9 m·kg)
S_4br.book Page 34 Thursday, August 17, 2000 11:51 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-35
6
SAU01480

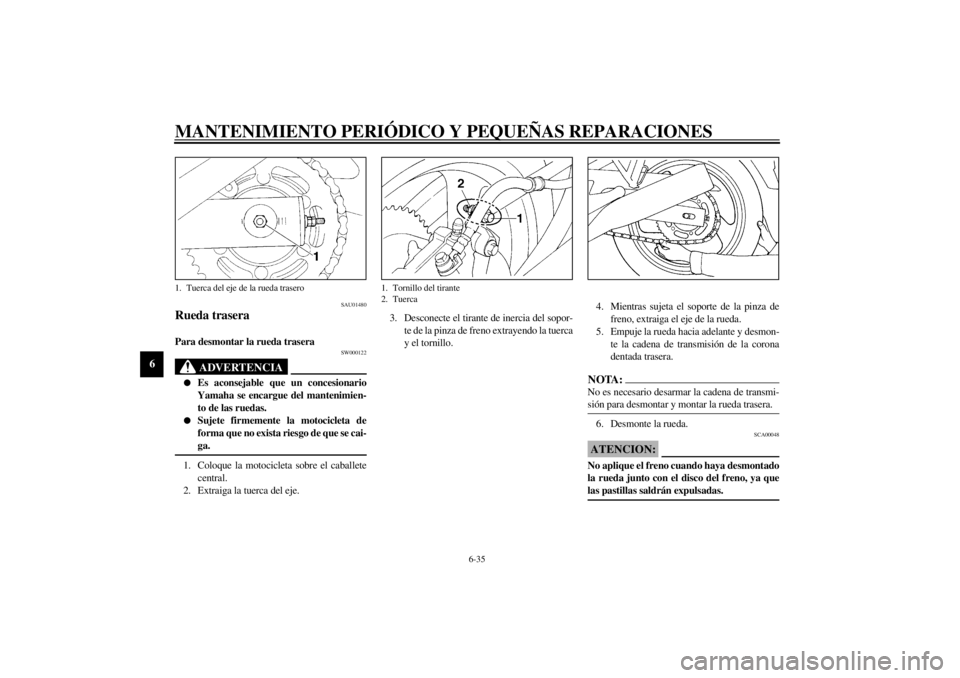

Rueda traseraPara desmontar la rueda trasera
SW000122
ADVERTENCIA
@ l
Es aconsejable que un concesionario
Yamaha se encargue del mantenimien-
to de las ruedas.
l
Sujete firmemente la motocicleta de
forma que no exista riesgo de que se cai-
ga.
@1. Coloque la motocicleta sobre el caballete
central.
2. Extraiga la tuerca del eje.3. Desconecte el tirante de inercia del sopor-
te de la pinza de freno extrayendo la tuerca
y el tornillo.4. Mientras sujeta el soporte de la pinza de
freno, extraiga el eje de la rueda.
5. Empuje la rueda hacia adelante y desmon-
te la cadena de transmisión de la corona
dentada trasera.
NOTA:@ No es necesario desarmar la cadena de transmi-
sión para desmontar y montar la rueda trasera. @6. Desmonte la rueda.
SCA00048
ATENCION:@ No aplique el freno cuando haya desmontado
la rueda junto con el disco del freno, ya que
las pastillas saldrán expulsadas. @
1. Tuerca del eje de la rueda trasero
1. Tornillo del tirante
2. Tuerca
S_4br.book Page 35 Thursday, August 17, 2000 11:51 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-36
6
SAU01468
Para montar la rueda trasera
1. Introduzca el eje de la rueda desde el lado
derecho.
2. Monte la cadena de transmisión en la co-
rona dentada trasera y seguidamente ajus-
te el juego de la cadena de transmisión.
(Véanse en la página 6-21 las instruccio-
nes para ajustar el juego de la cadena de
transmisión.)
3. Coloque la tuerca del eje y el tornillo del
tirante en el soporte de la pinza de freno.
4. Monte la pinza de freno colocando los tor-
nillos.NOTA:@ Verifique que exista espacio suficiente entre las
pastillas de freno antes de montar la pinza en el
disco de freno. @5. Retire la motocicleta del caballete central
de forma que la rueda trasera repose sobre
el suelo.
6. Apriete la tuerca del eje y el tornillo del ti-
rante de inercia con los pares especifica-
dos.
SAU01008
Identificación de averías Aunque las motocicletas Yamaha son objeto de
una completa revisión antes de salir de fábrica,
pueden surgir problemas durante su utilización.
Cualquier problema en los sistemas de combus-
tible, compresión o encendido, por ejemplo,
puede dificultar el arranque y provocar una dis-
minución de la potencia.
El siguiente cuadro de identificación de averías
constituye un procedimiento rápido y fácil para
comprobar esos sistemas vitales por si mismo.
No obstante, si es necesario realizar cualquier
reparación de la motocicleta, llévela a un conce-
sionario Yamaha cuyos técnicos cualificados
disponen de las herramientas, experiencia y co-
nocimientos necesarios para reparar correcta-
mente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecerse a los
repuestos Yamaha pero a menudo son de infe-
rior calidad, menos duraderos y pueden ocasio-
nar costosas facturas de reparación. Pares de apriete:
Tuerca del eje:
105 Nm (10,5 m·kg)
Tornillo del tirante de inercia:
23 Nm (2,3 m·kg)
S_4br.book Page 36 Thursday, August 17, 2000 11:51 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-37
6
SAU01297

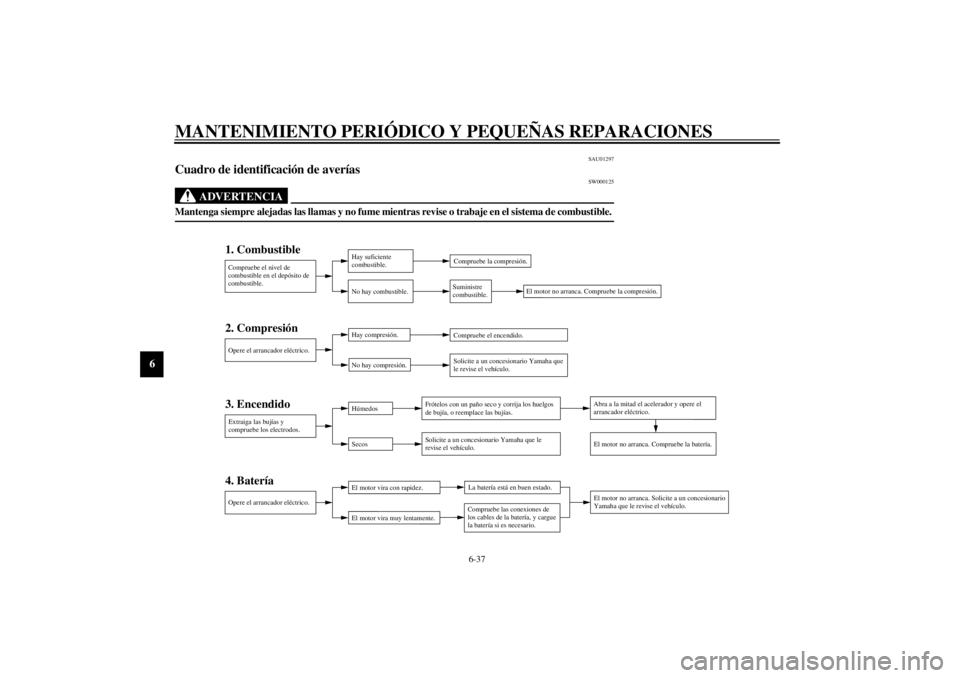

Cuadro de identificación de averías
SW000125
ADVERTENCIA
@ Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible. @
2. Compresión
3. Encendido
4. Batería 1. CombustibleCompruebe el nivel de
combustible en el depósito de
combustible.Hay suficiente
combustible.
No hay combustible.Compruebe la compresión.
Suministre
combustible.
Opere el arrancador eléctrico.Hay compresión.
No hay compresión.Compruebe el encendido.
Solicite a un concesionario Yamaha que
le revise el vehículo.
Extraiga las bujías y
compruebe los electrodos.Húmedos
SecosFrótelos con un paño seco y corrija los huelgos
de bujía, o reemplace las bujías.
Solicite a un concesionario Yamaha que le
revise el vehículo.Abra a la mitad el acelerador y opere el
arrancador eléctrico.
El motor no arranca. Compruebe la batería.
Opere el arrancador eléctrico.El motor vira con rapidez.
El motor vira muy lentamente.La batería está en buen estado.
Compruebe las conexiones de
los cables de la batería, y cargue
la batería si es necesario.
El motor no arranca. Compruebe la compresión.
El motor no arranca. Solicite a un concesionario
Yamaha que le revise el vehículo.
S_4br.book Page 37 Thursday, August 17, 2000 11:51 AM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7
Cuidados ........................................................................................................ 7-1
Almacenamiento ............................................................................................ 7-4
S_4br.book Page 1 Thursday, August 17, 2000 11:51 AM

7-1
7
7-CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
SAU03430
Cuidados Si bien el diseño abierto de una motocicleta re-
vela el atractivo de la tecnología, también la
hace más vulnerable. El óxido y la corrosión
pueden desarrollarse incluso cuando se utilizan
componentes de alta tecnología. Un tubo de es-
cape oxidado puede pasar desapercibido en un
coche, pero afea el aspecto general de una moto-
cicleta. El cuidado frecuente y adecuado no sólo
se ajusta a los términos de la garantía, sino que
además mantiene la buena imagen de la motoci-
cleta, prolonga su vida útil y optimiza sus
prestaciones.Antes de la limpieza
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se haya
enfriado.
2. Verifique que todas las tapas y cubiertas,
así como todos los acopladores y conecto-
res eléctricos, incluidas las tapas de bujía,
estén bien apretados.
3. Elimine la suciedad incrustada, como pue-
den ser los restos de aceite quemado sobre
el cárter, con un desengrasador y un cepi-
llo, pero no aplique nunca tales productos
sobre los sellos, las juntas, las ruedas den-
tadas, la cadena de transmisión y los ejes
de las ruedas. Enjuague siempre la sucie-
dad y el desengrasador con agua.Limpieza
SCA00010
ATENCION:@ l
No utilice limpiadores de ruedas con
alto contenido de ácido, especialmente
para las ruedas de radios. Si utiliza tales
productos para la suciedad difícil de eli-
minar, no deje el limpiador sobre la
zona afectada durante más tiempo del
que figure en las instrucciones. Asimis-
mo, enjuague completamente la zona
con agua, séquela inmediatamente y a
continuación aplique un protector en
aerosol contra la corrosión.
l
Una limpieza inadecuada puede dañar
parabrisas, carenados, paneles y otras
piezas de plástico. Para limpiar el plás-
tico utilice únicamente un trapo suave y
limpio o un esponja con un detergente
suave y agua.
S_4br.book Page 1 Thursday, August 17, 2000 11:51 AM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
l
No utilice productos químicos fuertes
para las piezas de plástico. Evite utilizar
trapos o esponjas que hayan estado en
contacto con productos de limpieza
fuertes o abrasivos, disolventes o dilu-
yentes, combustible (gasolina), desoxi-
dantes o antioxidantes, líquido de
frenos, anticongelante o electrólito.
l
No utilice aparatos de lavado a alta pre-
sión o limpiadores de chorro de vapor,
ya que provocan infiltraciones y dete-
rioro en las zonas siguientes: juntas (de
cojinetes de rueda y basculante, horqui-
lla y frenos), componentes eléctricos
(acopladores, conectores, instrumen-
tos, interruptores y luces), tubos respi-
raderos y tubos de ventilación.
l
En las motocicletas dotadas de parabri-
sas: No utilice limpiadores fuertes o es-
ponjas duras que pueden deslucirlos o
rayarlos. Algunos productos de limpie-
za para plásticos pueden dejar rayas so-
bre el parabrisas. Pruebe el producto
sobre un pequeña parte oculta del para-
brisas para asegurarse de que no deja
marcas. Si se raya el parabrisas, utilice
un pulimento de calidad para plásticos
después de lavarlo.
@Después de una utilización normalElimine la suciedad con agua tibia, un detergen-
te suave y una esponja blanda y limpia, aclaran-
do luego completamente con agua limpia.
Utilice un cepillo de dientes o de botellas para
limpiar los lugares de difícil acceso. La suciedad
incrustada y los insectos se eliminarán más fá-
cilmente si se cubre la zona con un trapo húme-
do durante unos minutos antes de limpiarla.Después de utilizarla con lluvia, junto al mar o
en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua salada
en las calles durante el invierno resultan suma-
mente corrosivas en combinación con el agua;
observe el procedimiento siguiente cada vez que
utilice la motocicleta con lluvia, junto al mar o
en calles donde se haya esparcido sal.NOTA:@ La sal esparcida en las calles durante el invierno
puede permanecer hasta bien entrada la prima-
vera. @1. Lave la motocicleta con agua fría y un de-
tergente suave cuando el motor se haya
enfriado.
SCA00012
ATENCION:@ No utilice agua caliente, ya que incrementa la
acción corrosiva de la sal. @2. Después de secar la motocicleta, aplique
un protector contra la corrosión en aerosol
sobre todas las superficies de metal, in-
cluidas las superficies cromadas y chapa-
das con níquel, para prevenir la corrosión.
S_4br.book Page 2 Thursday, August 17, 2000 11:51 AM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
Después de la limpieza
1. Seque la motocicleta con una gamuza o un
trapo absorbente.
2. Seque inmediatamente la cadena de trans-
misión para evitar que se oxide.
3. Utilice un abrillantador de cromo para dar
brillo a las piezas de cromo, aluminio y
acero inoxidable, incluido el sistema de
escape. (Con el abrillantador puede inclu-
so eliminarse la decoloración térmica de
los sistemas de escape de acero
inoxidable.)
4. Se recomienda aplicar un protector contra
la corrosión en aerosol sobre todas las su-
perficies de metal, incluidas las superfi-
cies cromadas y chapadas con níquel, para
prevenir la corrosión.
5. Utilice aceite en aerosol como limpiador
universal para eliminar todo resto de
suciedad.
6. Retoque los pequeños daños en la pintura
provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por com-
pleto antes de guardarla o cubrirla.
SWA00001
ADVERTENCIA
@ l
Verifique que no haya aceite o cera en
los frenos o en los neumáticos. Si es pre-
ciso, limpie los discos y los forros de fre-
no con un limpiador normal de frenos
de disco o acetona, y lave los neumáticos
con agua tibia y un detergente suave.
l
Antes de utilizar la motocicleta pruebe
los frenos y su comportamiento en los
cruces.
@
SCA00013
ATENCION:@ l
Aplique aceite en aerosol y cera de for-
ma moderada, eliminando los excesos.
l
No aplique nunca aceite o cera sobre
piezas de goma o de plástico; trátelas
con un producto adecuado para su
mantenimiento.
l
Evite el uso de compuestos abrillanta-
dores abrasivos que pueden desgastar
la pintura.
@NOTA:@ Solicite consejo a un concesionario Yamaha
acerca de los productos que puede utilizar. @
S_4br.book Page 3 Thursday, August 17, 2000 11:51 AM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar fres-
co y seco y, si es preciso, protéjala contra el pol-
vo con una funda porosa.
SCA00014
ATENCION:@ l
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una lona
cuando todavía esté mojada, el agua y la
humedad penetrarán en su interior y se
oxidará.
l
Para prevenir la corrosión, evite sóta-
nos húmedos, establos (por la presencia
de amoníaco) y lugares en los que se al-
macenen productos químicos fuertes.
@
Periodo largo
Antes de guardar la motocicleta durante varios
meses:
1. Observe todas las instrucciones que se fa-
cilitan en el apartado “Cuidados” de este
capítulo.
2. Gire la palanca del grifo de gasolina a la
posición “ON”.
3. Vacíe las cubetas del flotador del carbura-
dor aflojando los tornillos de drenaje; evi-
tará así la acumulación de posos de
gasolina. Vierta en el depósito de gasolina
la gasolina que haya vaciado.
4. Llene el depósito de gasolina y añada esta-
bilizador de gasolina (si dispone de él)
para evitar que el depósito se oxide y la
gasolina se deteriore.
5. Observe los pasos siguientes para proteger
los cilindros, los aros de pistón, etc. contra
la corrosión.
a. Desmonte las tapas de las bujías y las
bujías.
b. Vierta una cucharada de las de té de aceite
de motor por cada uno de los orificios de
las bujías.c. Monte las tapas de las bujías en las bujías
y seguidamente coloque éstas sobre la cu-
lata para que los electrodos queden en
contacto con masa. (Ello limitará las chis-
pas durante el paso siguiente.)
d. Haga girar varias veces el motor con el
arranque eléctrico. (Así se cubrirán las pa-
redes del cilindro con aceite.)
e. Desmonte las tapas de bujía de las bujías y
monte éstas y sus tapas.
SWA00003
ADVERTENCIA
@ Para evitar daños o lesiones por chispas, co-
necte a masa los electrodos de la bujía cuan-
do haga girar el motor. @6. Engrase todos los cables de control y los
puntos de pivote de las palancas y pedales,
así como el caballete central/lateral.
S_4br.book Page 4 Thursday, August 17, 2000 11:51 AM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-5
7
7. Compruebe y, si es preciso, corrija la pre-
sión de aire de los neumáticos y luego le-
vante la motocicleta de forma que las dos
ruedas queden por encima del suelo. Al-
ternativamente, gire un poco las ruedas
cada mes para evitar que los neumáticos se
degraden en un punto.
8. Cubra las salidas de silenciador con bolsas
de plástico para evitar que penetre
humedad.
9. Desmonte la batería y cárguela completa-
mente. Guárdela en un lugar fresco y seco
y cárguela una vez al mes. No guarde la
batería en un lugar excesivamente frío o
caliente (menos de 0 °C o más de 30 °C).
Para más información relativa al almace-
namiento de la batería, consulte la
página 6-27.NOTA:@ Efectúe todas las reparaciones necesarias antes
de guardar la motocicleta. @ S_4br.book Page 5 Thursday, August 17, 2000 11:51 AM
