YAMAHA XJ600S 2001 Manuale de Empleo (in Spanish)

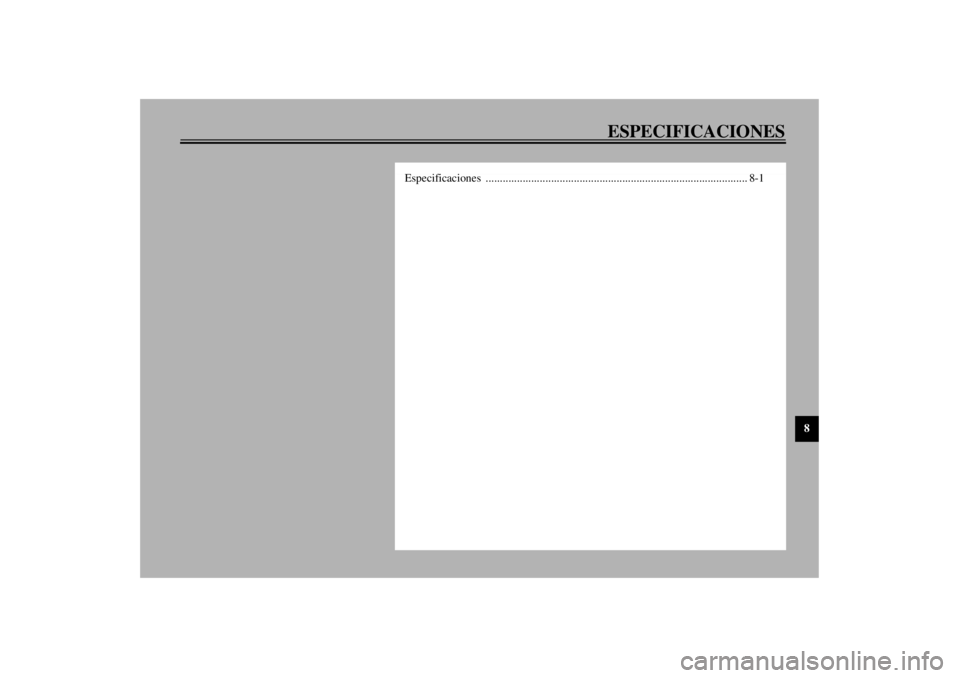

ESPECIFICACIONES
8
Especificaciones ............................................................................................ 8-1
S_4br.book Page 1 Thursday, August 17, 2000 11:51 AM

8-1
8
SAU01038
8-ESPECIFICACIONESEspecificaciones CS-01S
Modelo XJ600S/XJ600N
Dimensións
Longitud total 2.170 mm
Anchura total 735 mm
Altura total
XJ600S 1.205 mm
XJ600N 1.090 mm
Altura del asiento 770 mm
Distancia entre ejes 1.445 mm
Holgura mínima al suelo 150 mm
Radio mínimo de giro 2.700 mm
Peso básico (con aceite y depósito de
combustible)
XJ600S 213 kg
XJ600N 210 kg
Motor
Tipo de motor DOHC, de 4 tiempos enfriado por aire
Disposición de cilindros 4 cilindros en paralelo inclinados
hacia delante
Cilindrada 598 cm
3
Calibre ´ Carrera 58,5 ´ 55,7 mm
Relación de compresión 10:1
Sistema de arranque Arrancador eléctrico
Sistema de lubricación Sumidero húmedoAceite del motor
Tipo
Clasificación del aceite de motor
recomendado Servicio API tipo SE, SF, SG o
superior
Cantidad
Sin sustitución del cartucho
del filtro de aceite 2,3 L
Con sustitución del cartucho
del filtro de aceite 2,6 L
Cantidad total (motor en seco) 3,1 L

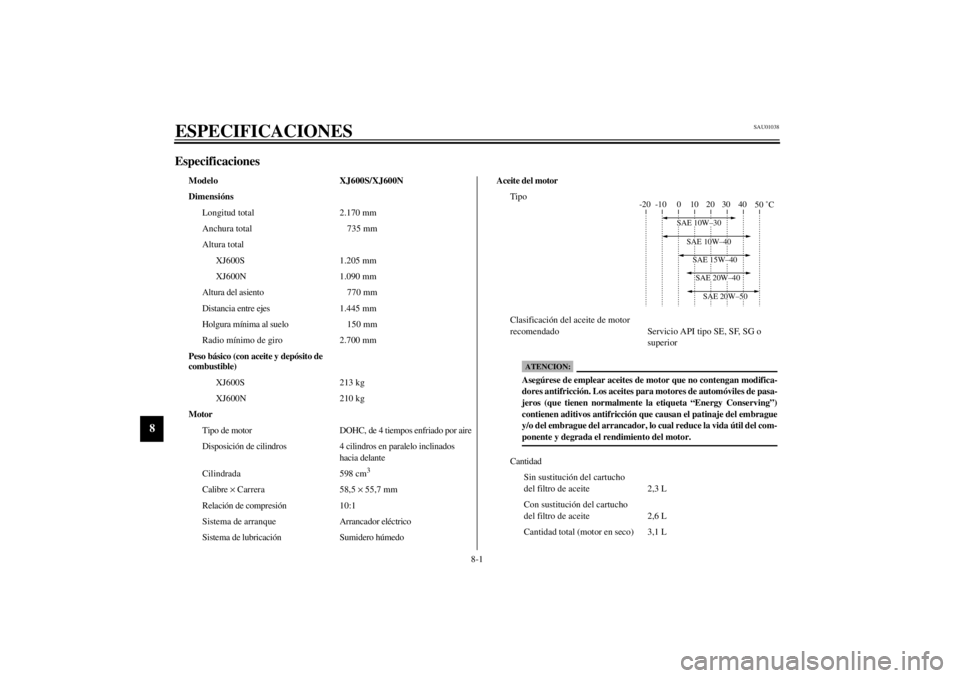

-20 -10 0
10 20 30 40
50 °C
SAE 10W–30SAE 10W–40SAE 15W–40SAE 20W–40SAE 20W–50
ATENCION:Asegúrese de emplear aceites de motor que no contengan modifica-
dores antifricción. Los aceites para motores de automóviles de pasa-
jeros (que tienen normalmente la etiqueta “Energy Conserving”)
contienen aditivos antifricción que causan el patinaje del embrague
y/o del embrague del arrancador, lo cual reduce la vida útil del com-
ponente y degrada el rendimiento del motor.
S_4br.book Page 1 Thursday, August 17, 2000 11:51 AM

ESPECIFICACIONES
8-2
8
Filtro de aireElemento tipo seco
Combustible
Tipo Gasolina normal sin plomo
Capacidad del depósito de
combustible 17,0 L
Cantidad de reserva de
combustible 3,5 L
Carburador
Fabricante MIKUNI
Modelo ´ cantidad BDS28 ´ 4
Bujía
Modelo/fabricant CR8E / NGK
U24ESR-N / DENSO
Huelgo 0,7– 0,8 mm
Tipo de embraqueHúmedo, automático centrífugo
Transmisión
Sistema de reducción primaria Engranaje recto
Relación de reducción primaria 2,225
Sistema de reducción secundaria Impulsión por cadena
Relación de reducción secundaria 3,000 (excepto para CH, A)
2,875 (para CH, A)
Número de dientes de la rueda
dentada de la cadena de transmi-
sión (trasero/delantero) 48/16 (excepto para CH, A)
46/16 (para CH, A)Tipo de transmisión 6 velocidades de engrane constante
Operación Con el pie izquierdo
Relación de engranajes
1
a
2,733
2
a
1,778
3
a
1,333
4
a
1,074
5
a
0,913
6
a
0,821
Chasis
Tipo de bastidor Bastidor doble
Angulo del eje delantero 25°
Base del ángulo de inclinación 97 mm
Neumáticos
Delantero
Tipo Sin llantas
Tamaño 110/80-17 57H
Fabricante/modelo MICHELIN / MACADAM 50
DUNLOP / D103FA
Trasero
Tipo Sin llantas
Tamaño 130/70-18 63H
Fabricante/modelo MICHELIN / MACADAM 50
DUNLOP / D103A
S_4br.book Page 2 Thursday, August 17, 2000 11:51 AM

ESPECIFICACIONES
8-3
8
Carga máxima*
XJ600S 184 kg
XJ600N 187 kg
Presión de aire del neumático
(medida con los neumáticos fríos)
Hasta 90 kg*
Delantero 200 kPa (2,00 kg/cm
2, 2,00 bar)
Trasero 225 kPa (2,25 kg/cm2, 2,25 bar)
De 90 kg a la máxima*
Delantero 200 kPa (2,00 kg/cm2, 2,00 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
Uso alta velocidad
Delantero 200 kPa (2,00 kg/cm2, 2,00 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso total del conductor, pasajero, carga, y accesorios
Ruedas
Delantero
Tipo Presofundido
Tamaño 17 ´ MT 2,50
Trasero
Tipo Presofundido
Tamaño 18 ´ MT 3,50Frenos
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4
Trasero
Tipo Freno de disco sencillo
Operación Con pie derecho
Líquido DOT 4
Suspensión
Delantero Horqulla telescópica
Trasero Brazo oscilante (suspensión
articulada)
Resorte/amortiguador
Delantero Resorte en espiral / amortiguador de
aceite
Trasero Resorte en espiral / amortiguador de
gas-aceite
Trayectoria de la rueda
Delantero 140 mm
Trasera 110 mm
S_4br.book Page 3 Thursday, August 17, 2000 11:51 AM

ESPECIFICACIONES
8-4
8
Sistema eléctrico
Sistema de encendido T.C.I. (digital)
Sistema estándar
Tipo Magneto C.A.
Salida estándar 14 V, 20 A 5.000 r/min
Batería
Tipo YTX9-BS
Volaje, capacidad 12 V, 8 Ah
Tipo del faroBombilla de cuarzo (halógena)
Vataje de bombilla ´
cantidad
Faro 12 V, 60/55 W ´ 1
Luz auxiliar 12 V, 4 W ´ 1 (excepto para GB, IRL)
12 V, 3,4 W ´ 1 (para GB, IRL)
Luz de freno/piloto trasero 12 V, 5/21 W ´ 1
Luz de la señal de giro 12 V, 21 W ´ 4
Luz de la instrumentación
XJ600S 12 V, 1,7 W ´ 3
XJ600N 14 V, 3 W ´ 2
12 V, 1,7 W ´ 2
Luz indicadora de punto muerto 12 V, 3,4 W ´ 1
Testigo de luces de carretera 12 V, 3,4 W ´ 1
Luz de aviso del nivel de aceite
XJ600S 12 V, 3,4 W ´ 1
XJ600N 14 V, 3 W ´ 1
Luces indicadoras de intermitencia 12 V, 3,4 W ´ 2Fusibles
Fusible principal 30 A
Fusible de encendido 10 A
Fusible del sistema de
intermitencia 15 A
Fusible del faro 15 A
Fusible de aviso de peligro 10 A
S_4br.book Page 4 Thursday, August 17, 2000 11:51 AM

S_4br.book Page 5 Thursday, August 17, 2000 11:51 AM

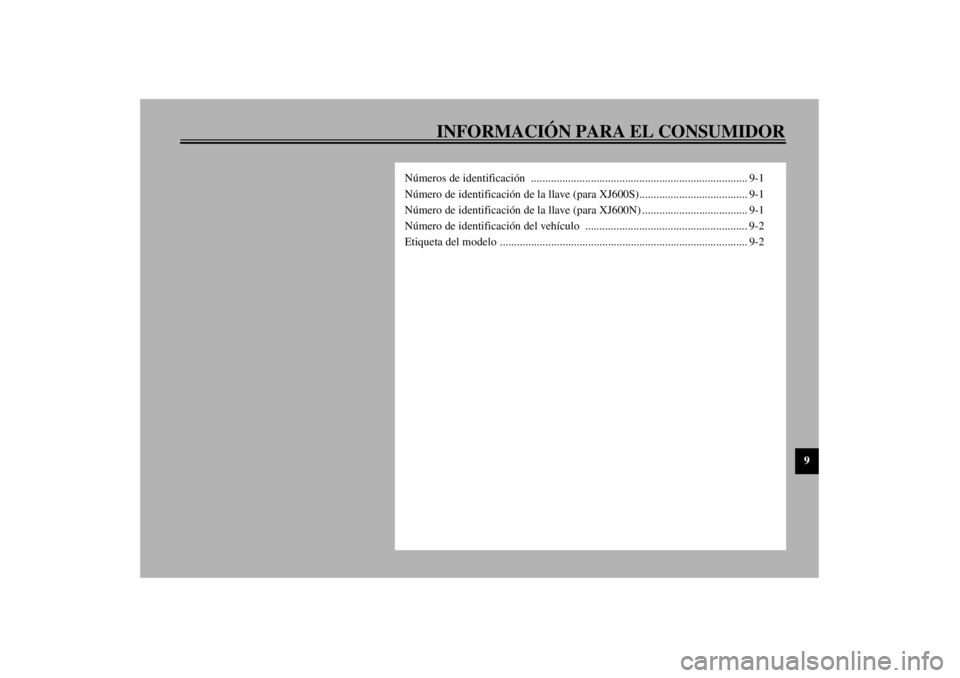

INFORMACIÓN PARA EL CONSUMIDOR
9
Números de identificación ............................................................................ 9-1
Número de identificación de la llave (para XJ600S)...................................... 9-1
Número de identificación de la llave (para XJ600N) ..................................... 9-1
Número de identificación del vehículo ......................................................... 9-2
Etiqueta del modelo ....................................................................................... 9-2
S_4br.book Page 1 Thursday, August 17, 2000 11:51 AM

9-1
9
SAU01039
9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041

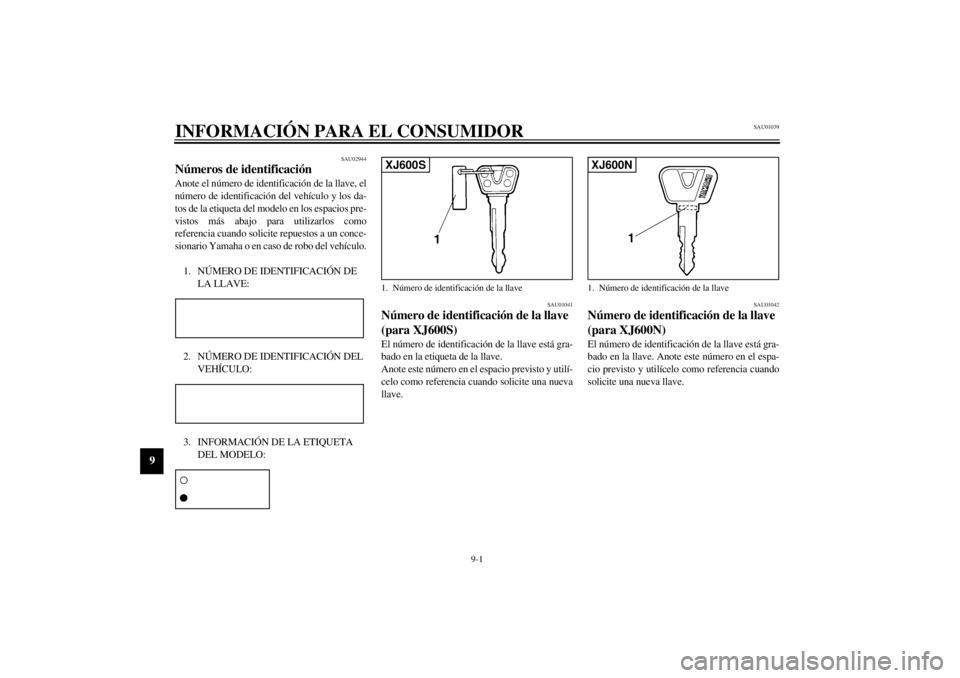

Número de identificación de la llave
(para XJ600S)El número de identificación de la llave está gra-
bado en la etiqueta de la llave.
Anote este número en el espacio previsto y utilí-
celo como referencia cuando solicite una nueva
llave.
SAU01042
Número de identificación de la llave
(para XJ600N)El número de identificación de la llave está gra-
bado en la llave. Anote este número en el espa-
cio previsto y utilícelo como referencia cuando
solicite una nueva llave.
1. Número de identificación de la llaveXJ600S
1. Número de identificación de la llaveXJ600N
S_4br.book Page 1 Thursday, August 17, 2000 11:51 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU01043
Número de identificación del vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:@ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. @
SAU01050
Etiqueta del modelo La etiqueta del modelo está pegada en el bastidor
debajo del asiento. (Véanse en la página 3-12 las
instrucciones para desmontar y montar el asien-
to.) Anote los datos que figuran en esta etiqueta
en el espacio previsto. Necesitará estos datos
cuando solicite repuestos a un concesionario
Yamaha.
1. Número de identificación del vehículo
1. Etiqueta del modelo
S_4br.book Page 2 Thursday, August 17, 2000 11:51 AM

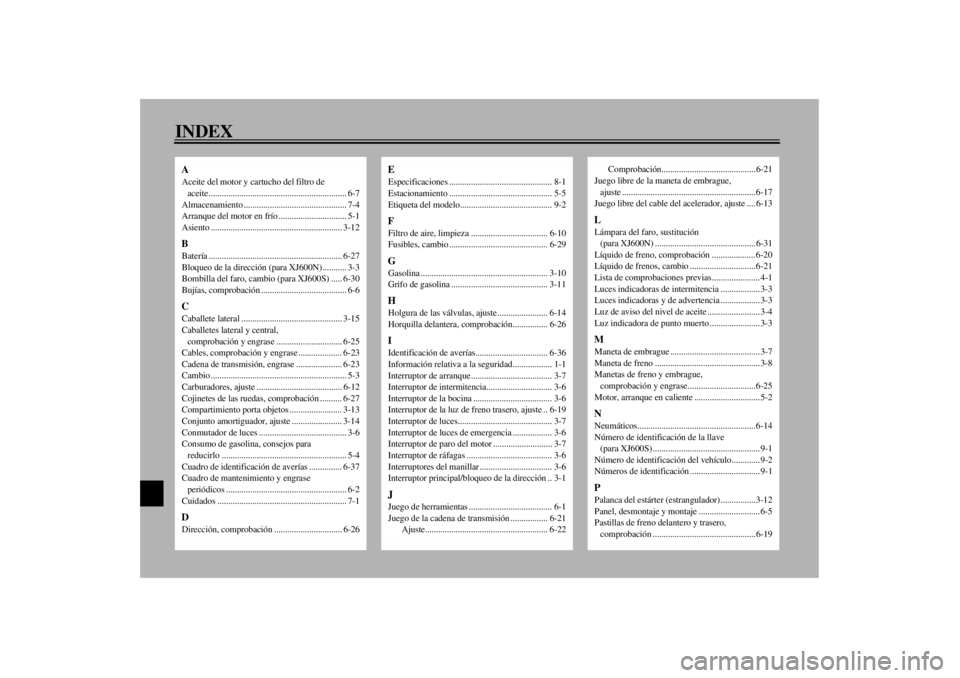

10-INDEXAAceite del motor y cartucho del filtro de
aceite............................................................... 6-7
Almacenamiento ............................................... 7-4
Arranque del motor en frío ............................... 5-1
Asiento ............................................................ 3-12BBatería ............................................................. 6-27
Bloqueo de la dirección (para XJ600N)........... 3-3
Bombilla del faro, cambio (para XJ600S) ..... 6-30
Bujías, comprobación ....................................... 6-6CCaballete lateral .............................................. 3-15
Caballetes lateral y central,
comprobación y engrase .............................. 6-25
Cables, comprobación y engrase .................... 6-23
Cadena de transmisión, engrase ..................... 6-23
Cambio .............................................................. 5-3
Carburadores, ajuste ....................................... 6-12
Cojinetes de las ruedas, comprobación .......... 6-27
Compartimiento porta objetos ........................ 3-13
Conjunto amortiguador, ajuste ....................... 3-14
Conmutador de luces ........................................ 3-6
Consumo de gasolina, consejos para
reducirlo ......................................................... 5-4
Cuadro de identificación de averías ............... 6-37
Cuadro de mantenimiento y engrase
periódicos ....................................................... 6-2
Cuidados ........................................................... 7-1DDirección, comprobación ............................... 6-26
EEspecificaciones ............................................... 8-1
Estacionamiento ............................................... 5-5
Etiqueta del modelo.......................................... 9-2FFiltro de aire, limpieza ................................... 6-10
Fusibles, cambio ............................................. 6-29GGasolina .......................................................... 3-10
Grifo de gasolina ............................................ 3-11HHolgura de las válvulas, ajuste....................... 6-14
Horquilla delantera, comprobación................ 6-26IIdentificación de averías................................. 6-36
Información relativa a la seguridad.................. 1-1
Interruptor de arranque ..................................... 3-7
Interruptor de intermitencia.............................. 3-6
Interruptor de la bocina .................................... 3-6
Interruptor de la luz de freno trasero, ajuste .. 6-19
Interruptor de luces........................................... 3-7
Interruptor de luces de emergencia .................. 3-6
Interruptor de paro del motor ........................... 3-7
Interruptor de ráfagas ....................................... 3-6
Interruptores del manillar ................................. 3-6
Interruptor principal/bloqueo de la dirección .. 3-1JJuego de herramientas ...................................... 6-1
Juego de la cadena de transmisión ................. 6-21
Ajuste........................................................ 6-22
Comprobación........................................... 6-21
Juego libre de la maneta de embrague,
ajuste ............................................................. 6-17
Juego libre del cable del acelerador, ajuste .... 6-13
LLámpara del faro, sustitución
(para XJ600N) .............................................. 6-31
Líquido de freno, comprobación .................... 6-20
Líquido de frenos, cambio .............................. 6-21
Lista de comprobaciones previas...................... 4-1
Luces indicadoras de intermitencia .................. 3-3
Luces indicadoras y de advertencia .................. 3-3
Luz de aviso del nivel de aceite ........................ 3-4
Luz indicadora de punto muerto ....................... 3-3MManeta de embrague ......................................... 3-7
Maneta de freno ................................................ 3-8
Manetas de freno y embrague,
comprobación y engrase............................... 6-25
Motor, arranque en caliente .............................. 5-2NNeumáticos...................................................... 6-14
Número de identificación de la llave
(para XJ600S) ................................................. 9-1
Número de identificación del vehículo............. 9-2
Números de identificación ................................ 9-1PPalanca del estárter (estrangulador)................ 3-12
Panel, desmontaje y montaje ............................ 6-5
Pastillas de freno delantero y trasero,
comprobación ............................................... 6-19
S_4br.book Page 1 Thursday, August 17, 2000 11:51 AM
