FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
DAU00118
Stuurschakelaars
DAU00120
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU03888
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor groot-
licht en op “” voor dimlicht.
DAU03826
Schakelaar “” voor alarmverlichting
Met de contactsleutel in de stand “ON” of
“P” wordt deze schakelaar gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting worden gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
DC000006
LET OP:_ Gebruik de alarmverlichting niet gedu-
rende langere tijd, anders kan de accu
ontladen raken. _
DAU03889
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om af-
slaan naar rechts aan te geven. Druk deze
schakelaar naar “” om afslaan naar
links aan te geven. Na loslaten keert de
schakelaar terug naar de middenstand. Om
de richtingaanwijzers uit te schakelen wordt
de schakelaar ingedrukt nadat hij is terug-
gekeerd in de middenstand.
DAU00129
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.

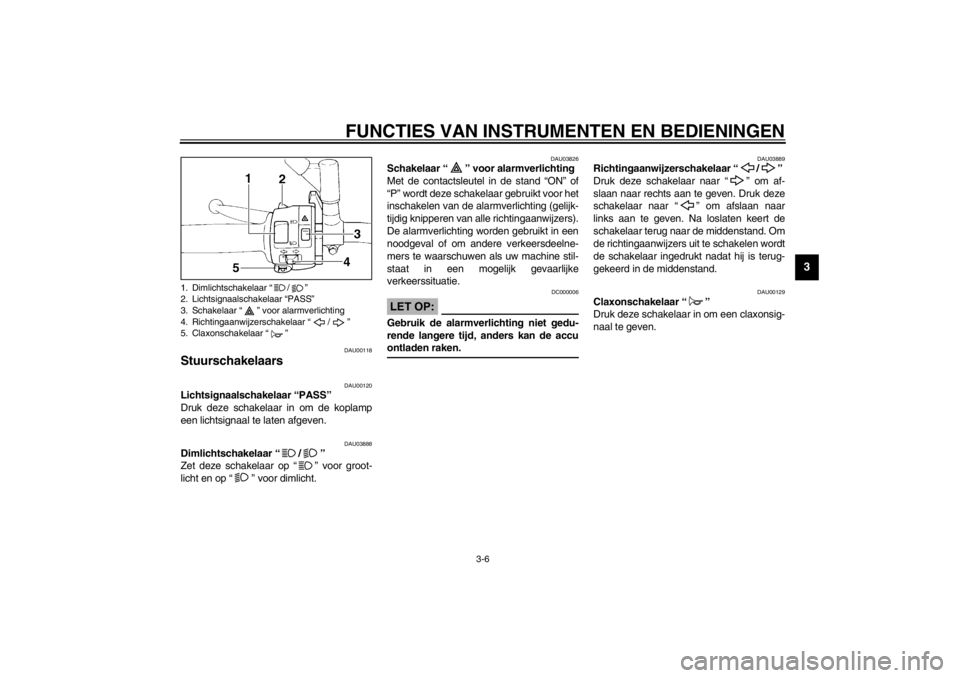

1. Dimlichtschakelaar “/”
2. Lichtsignaalschakelaar “PASS”
3. Schakelaar “” voor alarmverlichting
4. Richtingaanwijzerschakelaar “/”
5. Claxonschakelaar “”
D_4br.book Page 6 Tuesday, August 28, 2001 4:03 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
DAU01470
Zekeringen vervangen Het zekeringenkastje bevindt zich onder
het rijderzadel. (Zie pagina 3-12 voor in-
structies over verwijderen en aanbrengen
van het zadel.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering aan
met de voorgeschreven ampèrewaar-
de.
DC000103
LET OP:_ Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-
den. _3. Draai de contactsleutel in “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te testen.

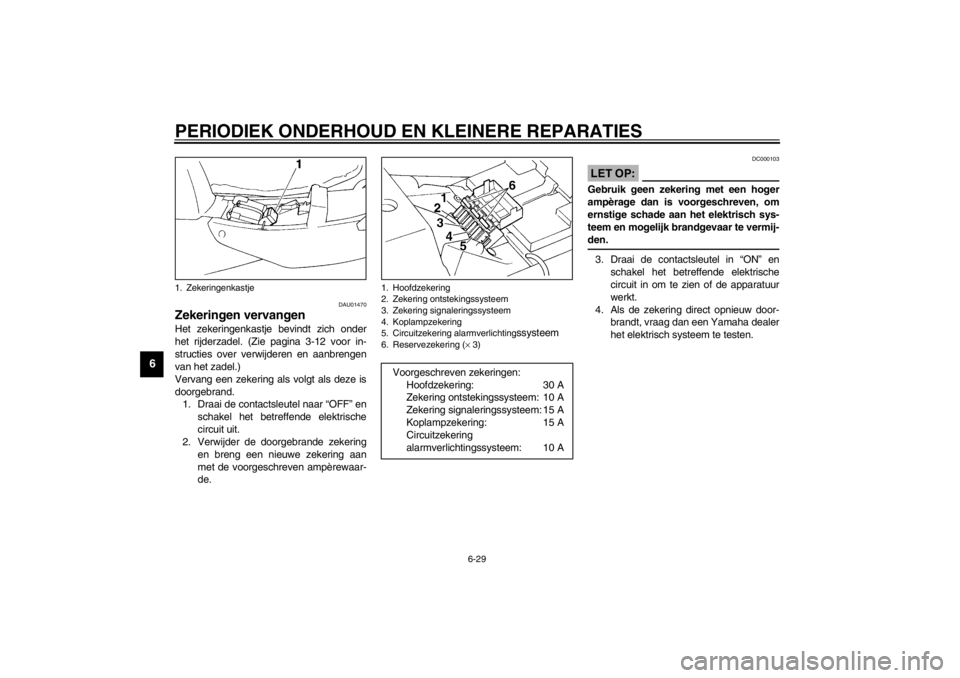

1. Zekeringenkastje
1. Hoofdzekering
2. Zekering ontstekingssysteem
3. Zekering signaleringssysteem
4. Koplampzekering
5. Circuitzekering alarmverlichting
ssysteem
6. Reservezekering (× 3)
Voorgeschreven zekeringen:
Hoofdzekering: 30 A
Zekering ontstekingssysteem: 10 A
Zekering signaleringssysteem: 15 A
Koplampzekering: 15 A
Circuitzekering
alarmverlichtingssysteem: 10 A
D_4br.book Page 29 Tuesday, August 28, 2001 4:03 PM

SPECIFICATIES
8-4
8
Laadsysteem
Type Wisselstroom-dynamo
Standaard
vermogen 14 V, 20 A 5.000 tpm
Accu
Model YTX9-BS
Gloeilampen,
capaciteit 12 V, 8 Ah
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage × aantal
Koplamp 12 V, 60/55 W × 1
Parkeerlicht 12 V, 4 W × 1 (behalve voor GB,
IRL)
12 V, 3,4W × 1 (voor GB, IRL)
Achterlicht/remlicht 12 V, 5/21 W × 1
Richtingaanwijzerlamp 12 V, 21 W × 4
Instrumentenverlichting
XJ600S 12 V, 1,7 W × 3
XJ600N 14 V, 3 W × 2
12 V, 1,7 W × 2
Controlelampje vrijstand 12 V, 3,4 W × 1
Controlelampje grootlicht 12 V, 3,4 W × 1Waarschuwingslamp olieni-
veau
XJ600S 12 V, 3,4 W × 1
XJ600N 14 V, 3 W × 1
Controlelampje richtingaanwij-
zers 12 V, 3,4 W × 2
Zekeringen
Hoofdzekering 30 A
Zekering ontstekingssysteem 10 A
Zekering signaleringssysteem 15 A
Koplampzekering 15 A
Circuitzekering alarmverlich-
tingssysteem 10 A
D_4br.book Page 4 Tuesday, August 28, 2001 4:03 PM

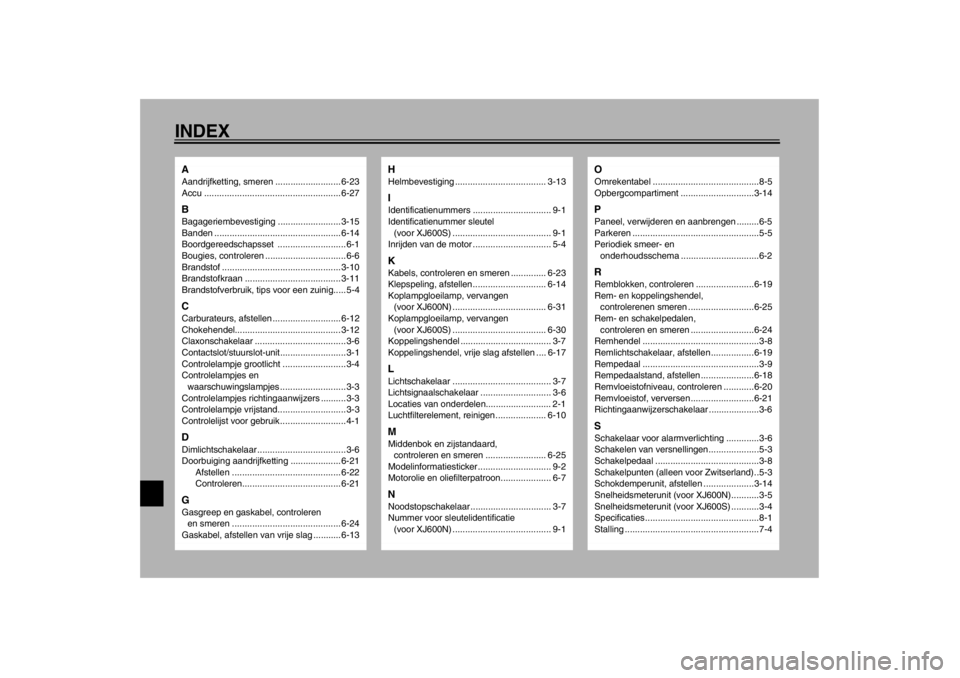

INDEXAAandrijfketting, smeren .......................... 6-23
Accu ...................................................... 6-27BBagageriembevestiging ......................... 3-15
Banden .................................................. 6-14
Boordgereedschapsset ...........................6-1
Bougies, controleren ................................6-6
Brandstof ............................................... 3-10
Brandstofkraan ...................................... 3-11
Brandstofverbruik, tips voor een zuinig..... 5-4CCarburateurs, afstellen ........................... 6-12
Chokehendel.......................................... 3-12
Claxonschakelaar ....................................3-6
Contactslot/stuurslot-unit..........................3-1
Controlelampje grootlicht .........................3-4
Controlelampjes en
waarschuwingslampjes ..........................3-3
Controlelampjes richtingaanwijzers ..........3-3
Controlelampje vrijstand...........................3-3
Controlelijst voor gebruik..........................4-1DDimlichtschakelaar ...................................3-6
Doorbuiging aandrijfketting .................... 6-21
Afstellen ........................................... 6-22
Controleren....................................... 6-21GGasgreep en gaskabel, controleren
en smeren ........................................... 6-24
Gaskabel, afstellen van vrije slag ........... 6-13
HHelmbevestiging .................................... 3-13IIdentificatienummers ............................... 9-1
Identificatienummer sleutel
(voor XJ600S) ....................................... 9-1
Inrijden van de motor ............................... 5-4KKabels, controleren en smeren .............. 6-23
Klepspeling, afstellen............................. 6-14
Koplampgloeilamp, vervangen
(voor XJ600N) ..................................... 6-31
Koplampgloeilamp, vervangen
(voor XJ600S) ..................................... 6-30
Koppelingshendel .................................... 3-7
Koppelingshendel, vrije slag afstellen .... 6-17LLichtschakelaar ....................................... 3-7
Lichtsignaalschakelaar ............................ 3-6
Locaties van onderdelen.......................... 2-1
Luchtfilterelement, reinigen .................... 6-10MMiddenbok en zijstandaard,
controleren en smeren ........................ 6-25
Modelinformatiesticker ............................. 9-2
Motorolie en oliefilterpatroon.................... 6-7NNoodstopschakelaar ................................ 3-7
Nummer voor sleutelidentificatie
(voor XJ600N) ....................................... 9-1
OOmrekentabel ..........................................8-5
Opbergcompartiment .............................3-14PPaneel, verwijderen en aanbrengen .........6-5
Parkeren ..................................................5-5
Periodiek smeer- en
onderhoudsschema ...............................6-2RRemblokken, controleren .......................6-19
Rem- en koppelingshendel,
controlerenen smeren ..........................6-25
Rem- en schakelpedalen,
controleren en smeren .........................6-24
Remhendel ..............................................3-8
Remlichtschakelaar, afstellen.................6-19
Rempedaal ..............................................3-9
Rempedaalstand, afstellen .....................6-18
Remvloeistofniveau, controleren ............6-20
Remvloeistof, verversen.........................6-21
Richtingaanwijzerschakelaar ....................3-6SSchakelaar voor alarmverlichting .............3-6
Schakelen van versnellingen....................5-3
Schakelpedaal .........................................3-8
Schakelpunten (alleen voor Zwitserland)..5-3
Schokdemperunit, afstellen ....................3-14
Snelheidsmeterunit (voor XJ600N)...........3-5
Snelheidsmeterunit (voor XJ600S) ...........3-4
Specificaties.............................................8-1
Stalling .....................................................7-4
