FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU46763

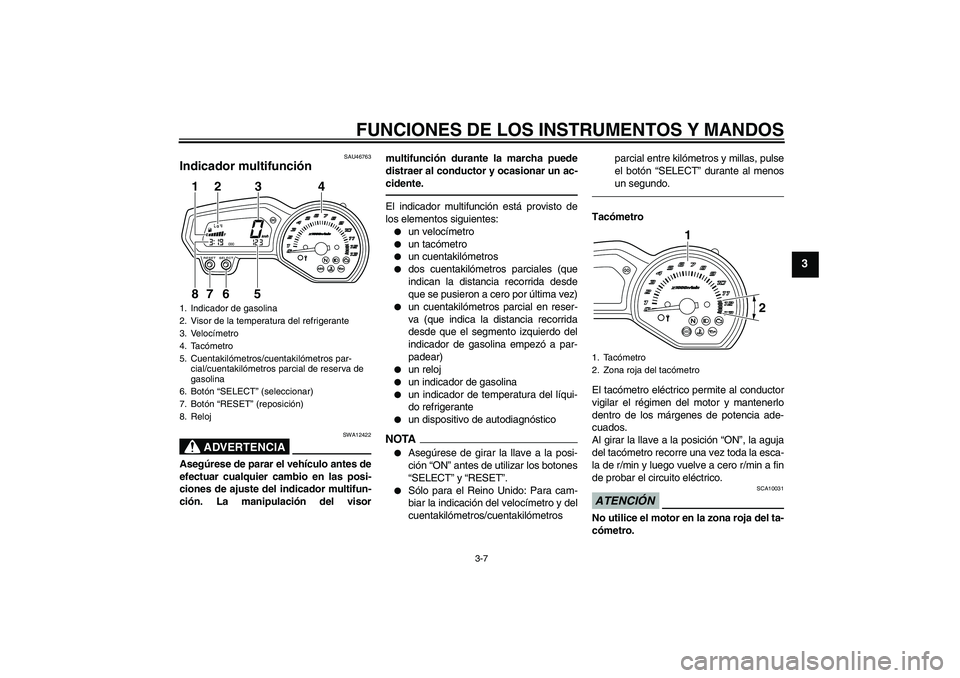

Indicador multifunción
ADVERTENCIA
SWA12422
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del indicador multifun-
ción. La manipulación del visormultifunción durante la marcha puede
distraer al conductor y ocasionar un ac-
cidente.
El indicador multifunción está provisto de
los elementos siguientes:
un velocímetro
un tacómetro
un cuentakilómetros
dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)
un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que el segmento izquierdo del
indicador de gasolina empezó a par-
padear)
un reloj
un indicador de gasolina
un indicador de temperatura del líqui-
do refrigerante
un dispositivo de autodiagnóstico
NOTA
Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.
Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y del
cuentakilómetros/cuentakilómetrosparcial entre kilómetros y millas, pulse
el botón “SELECT” durante al menos
un segundo.
Tacómetro
El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.ATENCIÓN
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.
1. Indicador de gasolina
2. Visor de la temperatura del refrigerante
3. Velocímetro
4. Tacómetro
5. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
6. Botón “SELECT” (seleccionar)
7. Botón “RESET” (reposición)
8. Reloj
1
8
2
3
4
7
6
5
1. Tacómetro
2. Zona roja del tacómetro
ABS1
2
U1CWS0S0.book Page 7 Friday, September 11, 2009 9:03 AM
Page 22 of 100
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3

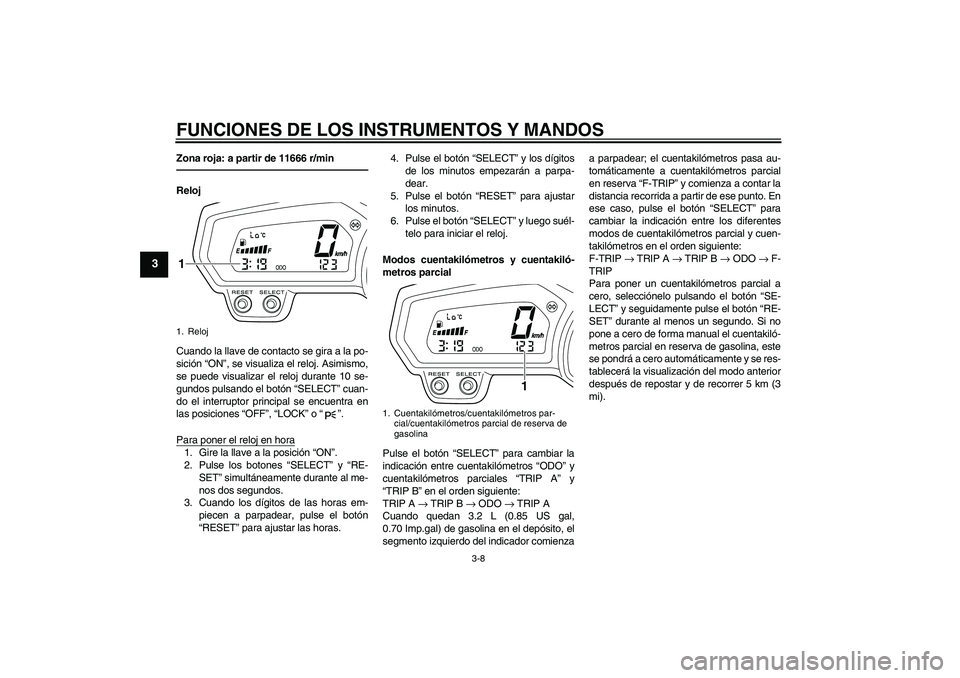

Zona roja: a partir de 11666 r/minReloj
Cuando la llave de contacto se gira a la po-
sición “ON”, se visualiza el reloj. Asimismo,
se puede visualizar el reloj durante 10 se-
gundos pulsando el botón “SELECT” cuan-
do el interruptor principal se encuentra en
las posiciones “OFF”, “LOCK” o“”.
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
2. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
3. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.4. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
5. Pulse el botón “RESET” para ajustar
los minutos.
6. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.
Modos cuentakilómetros y cuentakiló-
metros parcial
Pulse el botón “SELECT” para cambiar la
indicación entre cuentakilómetros “ODO” y
cuentakilómetros parciales “TRIP A” y
“TRIP B” en el orden siguiente:
TRIP A → TRIP B → ODO → TRIP A
Cuando quedan 3.2 L (0.85 US gal,
0.70 Imp.gal) de gasolina en el depósito, el
segmento izquierdo del indicador comienzaa parpadear; el cuentakilómetros pasa au-
tomáticamente a cuentakilómetros parcial
en reserva “F-TRIP” y comienza a contar la
distancia recorrida a partir de ese punto. En
ese caso, pulse el botón “SELECT” para
cambiar la indicación entre los diferentes
modos de cuentakilómetros parcial y cuen-
takilómetros en el orden siguiente:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, este
se pondrá a cero automáticamente y se res-
tablecerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).1. Reloj1
1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
1
U1CWS0S0.book Page 8 Friday, September 11, 2009 9:03 AM
Page 23 of 100
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3

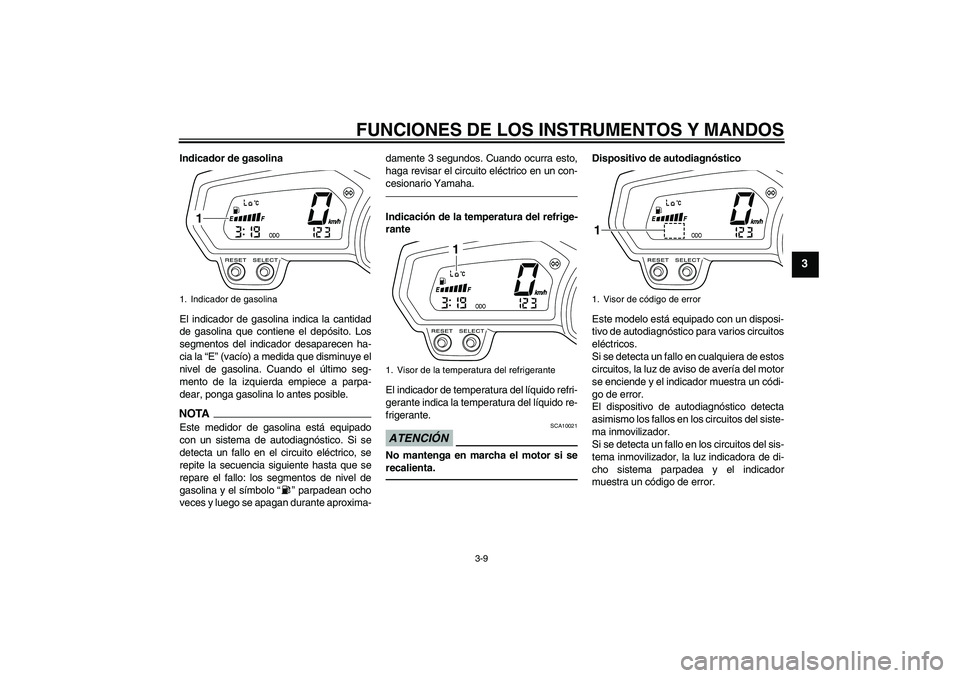

Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el último seg-
mento de la izquierda empiece a parpa-
dear, ponga gasolina lo antes posible.NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si se
detecta un fallo en el circuito eléctrico, se
repite la secuencia siguiente hasta que se
repare el fallo: los segmentos de nivel de
gasolina y el símbolo“” parpadean ocho
veces y luego se apagan durante aproxima-damente 3 segundos. Cuando ocurra esto,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
Indicación de la temperatura del refrige-
rante
El indicador de temperatura del líquido refri-
gerante indica la temperatura del líquido re-
frigerante.ATENCIÓN
SCA10021
No mantenga en marcha el motor si se
recalienta.
Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si se detecta un fallo en cualquiera de estos
circuitos, la luz de aviso de avería del motor
se enciende y el indicador muestra un códi-
go de error.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del siste-
ma inmovilizador.
Si se detecta un fallo en los circuitos del sis-
tema inmovilizador, la luz indicadora de di-
cho sistema parpadea y el indicador
muestra un código de error.
1. Indicador de gasolina
1
1. Visor de la temperatura del refrigerante
1
1. Visor de código de error1
U1CWS0S0.book Page 9 Friday, September 11, 2009 9:03 AM
Page 24 of 100
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3

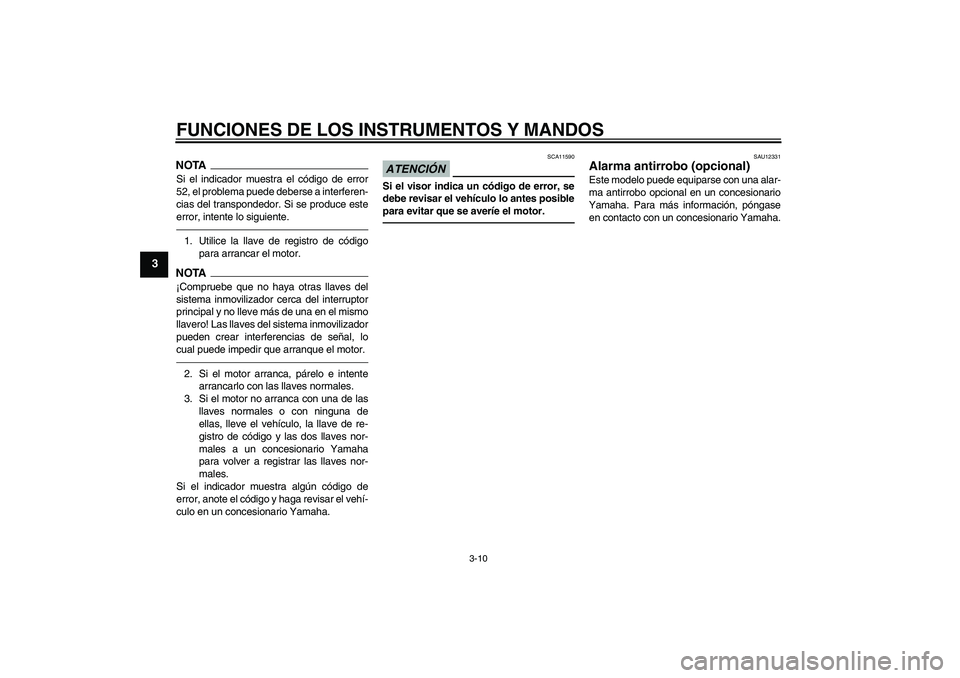

NOTASi el indicador muestra el código de error
52, el problema puede deberse a interferen-
cias del transpondedor. Si se produce este
error, intente lo siguiente.1. Utilice la llave de registro de código
para arrancar el motor.NOTA¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el indicador muestra algún código de
error, anote el código y haga revisar el vehí-
culo en un concesionario Yamaha.
ATENCIÓN
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
SAU12331
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
U1CWS0S0.book Page 10 Friday, September 11, 2009 9:03 AM
Page 25 of 100
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU12348

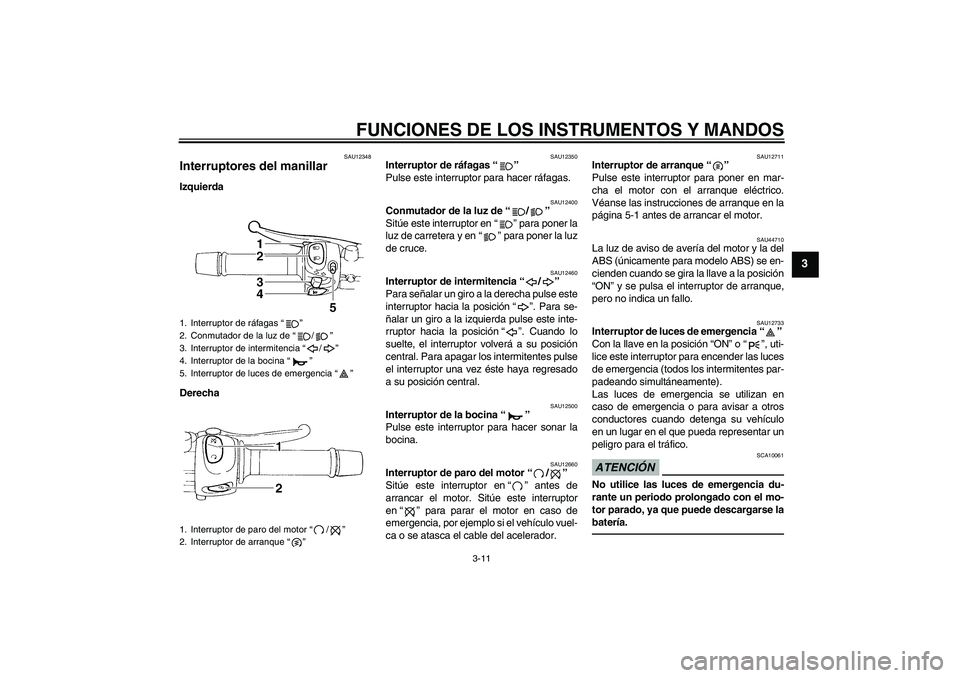

Interruptores del manillar Izquierda
Derecha
SAU12350
Interruptor de ráfagas“”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de“/”
Sitúe este interruptor en“” para poner la
luz de carretera y en“” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia“/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición“”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición“”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor“/”
Sitúe este interruptor en“” antes de
arrancar el motor. Sitúe este interruptor
en“” para parar el motor en caso de
emergencia, por ejemplo si el vehículo vuel-
ca o se atasca el cable del acelerador.
SAU12711
Interruptor de arranque“”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor.
SAU44710
La luz de aviso de avería del motor y la del
ABS (únicamente para modelo ABS) se en-
cienden cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia“”
Con la llave en la posición “ON” o“”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse la
batería.
1. Interruptor de ráfagas“”
2. Conmutador de la luz de“/”
3. Interruptor de intermitencia“/”
4. Interruptor de la bocina“”
5. Interruptor de luces de emergencia“”
1. Interruptor de paro del motor“/”
2. Interruptor de arranque“”
U1CWS0S0.book Page 11 Friday, September 11, 2009 9:03 AM
Page 26 of 100
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU12820

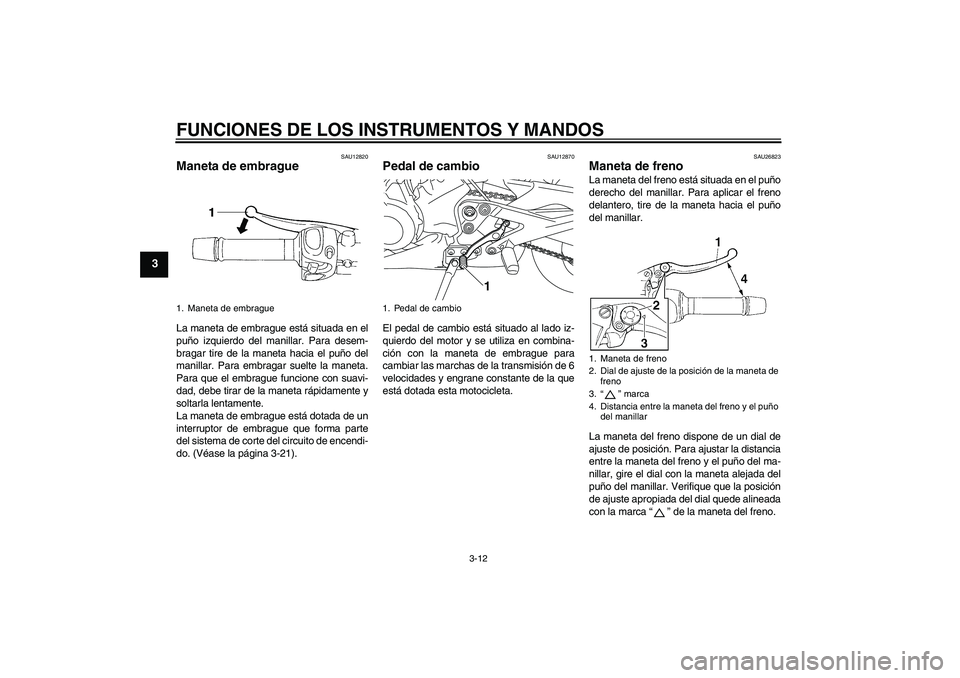

Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-21).
SAU12870
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 6
velocidades y engrane constante de la que
está dotada esta motocicleta.
SAU26823
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el dial con la maneta alejada del
puño del manillar. Verifique que la posición
de ajuste apropiada del dial quede alineada
con la marca“” de la maneta del freno.
1. Maneta de embrague
1. Pedal de cambio
1
1. Maneta de freno
2. Dial de ajuste de la posición de la maneta de
freno
3.“” marca
4. Distancia entre la maneta del freno y el puño
del manillar
U1CWS0S0.book Page 12 Friday, September 11, 2009 9:03 AM
Page 27 of 100

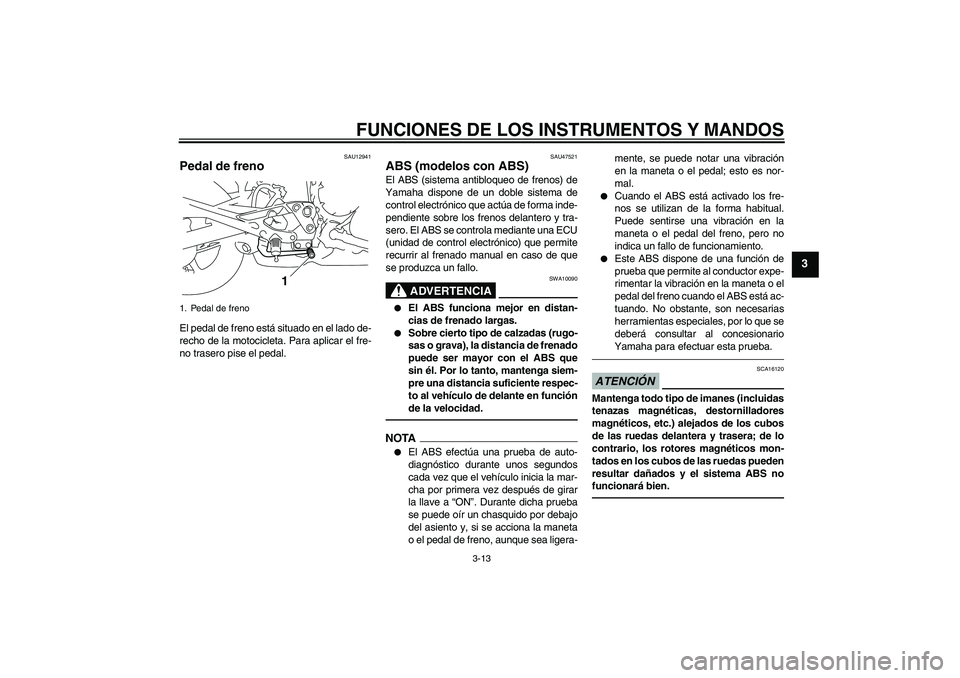

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU47521
ABS (modelos con ABS) El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma inde-
pendiente sobre los frenos delantero y tra-
sero. El ABS se controla mediante una ECU
(unidad de control electrónico) que permite
recurrir al frenado manual en caso de que
se produzca un fallo.
ADVERTENCIA
SWA10090
El ABS funciona mejor en distan-
cias de frenado largas.
Sobre cierto tipo de calzadas (rugo-
sas o grava), la distancia de frenado
puede ser mayor con el ABS que
sin él. Por lo tanto, mantenga siem-
pre una distancia suficiente respec-
to al vehículo de delante en función
de la velocidad.
NOTA
El ABS efectúa una prueba de auto-
diagnóstico durante unos segundos
cada vez que el vehículo inicia la mar-
cha por primera vez después de girar
la llave a “ON”. Durante dicha prueba
se puede oír un chasquido por debajo
del asiento y, si se acciona la maneta
o el pedal de freno, aunque sea ligera-mente, se puede notar una vibración
en la maneta o el pedal; esto es nor-
mal.
Cuando el ABS está activado los fre-
nos se utilizan de la forma habitual.
Puede sentirse una vibración en la
maneta o el pedal del freno, pero no
indica un fallo de funcionamiento.
Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en la maneta o el
pedal del freno cuando el ABS está ac-
tuando. No obstante, son necesarias
herramientas especiales, por lo que se
deberá consultar al concesionario
Yamaha para efectuar esta prueba.
ATENCIÓN
SCA16120
Mantenga todo tipo de imanes (incluidas
tenazas magnéticas, destornilladores
magnéticos, etc.) alejados de los cubos
de las ruedas delantera y trasera; de lo
contrario, los rotores magnéticos mon-
tados en los cubos de las ruedas pueden
resultar dañados y el sistema ABS no
funcionará bien.
1. Pedal de freno
1
U1CWS0S0.book Page 13 Friday, September 11, 2009 9:03 AM
Page 28 of 100

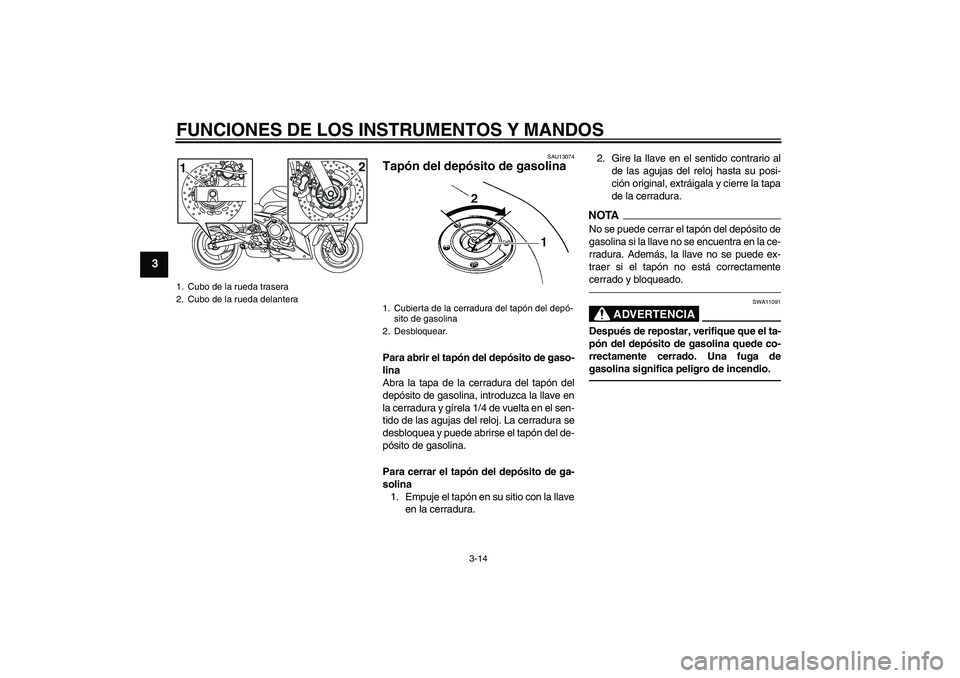

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU13074
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11091
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga de
gasolina significa peligro de incendio.
1. Cubo de la rueda trasera
2. Cubo de la rueda delantera1
2
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
U1CWS0S0.book Page 14 Friday, September 11, 2009 9:03 AM
Page 29 of 100

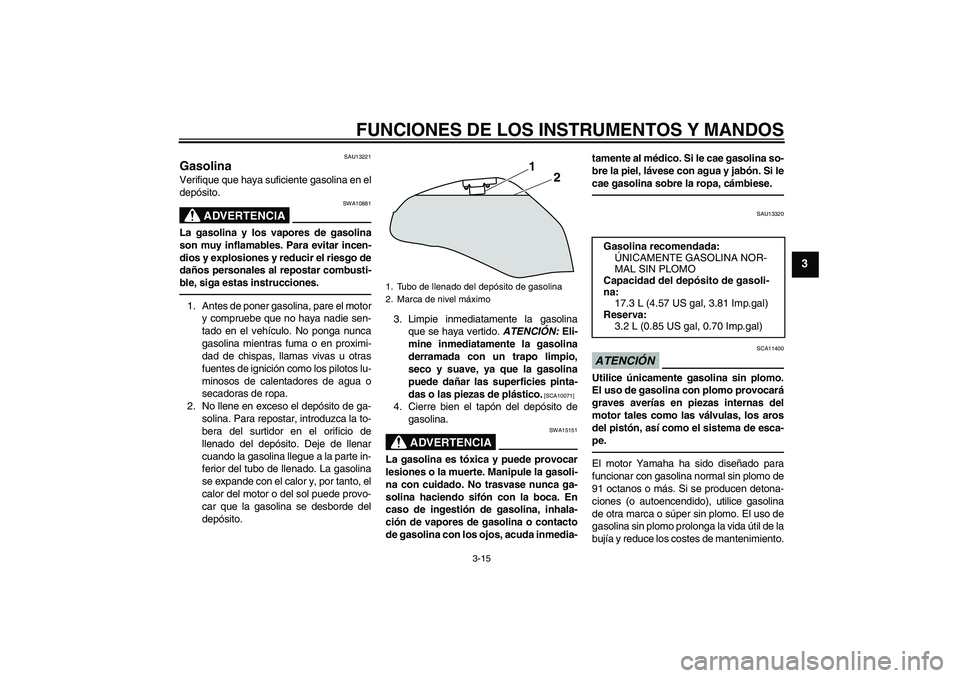

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU13221
Gasolina Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el motor
y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU13320
ATENCIÓN
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Marca de nivel máximo
1
2
Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasoli-
na:
17.3 L (4.57 US gal, 3.81 Imp.gal)
Reserva:
3.2 L (0.85 US gal, 0.70 Imp.gal)
U1CWS0S0.book Page 15 Friday, September 11, 2009 9:03 AM
Page 30 of 100

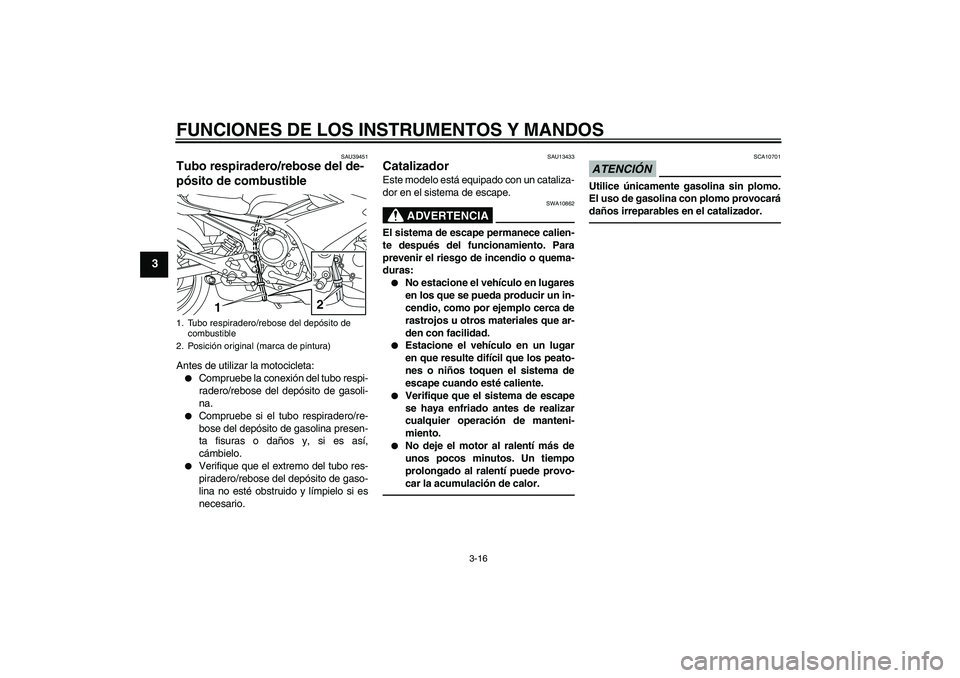

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
SAU39451
Tubo respiradero/rebose del de-
pósito de combustible Antes de utilizar la motocicleta:
Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.
Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.
Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario.
SAU13433
Catalizador Este modelo está equipado con un cataliza-
dor en el sistema de escape.
ADVERTENCIA
SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
ATENCIÓN
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
1. Tubo respiradero/rebose del depósito de
combustible
2. Posición original (marca de pintura)
1
1
2
U1CWS0S0.book Page 16 Friday, September 11, 2009 9:03 AM
