YAMAHA XJ6F 2010 Manuale duso (in Italian)

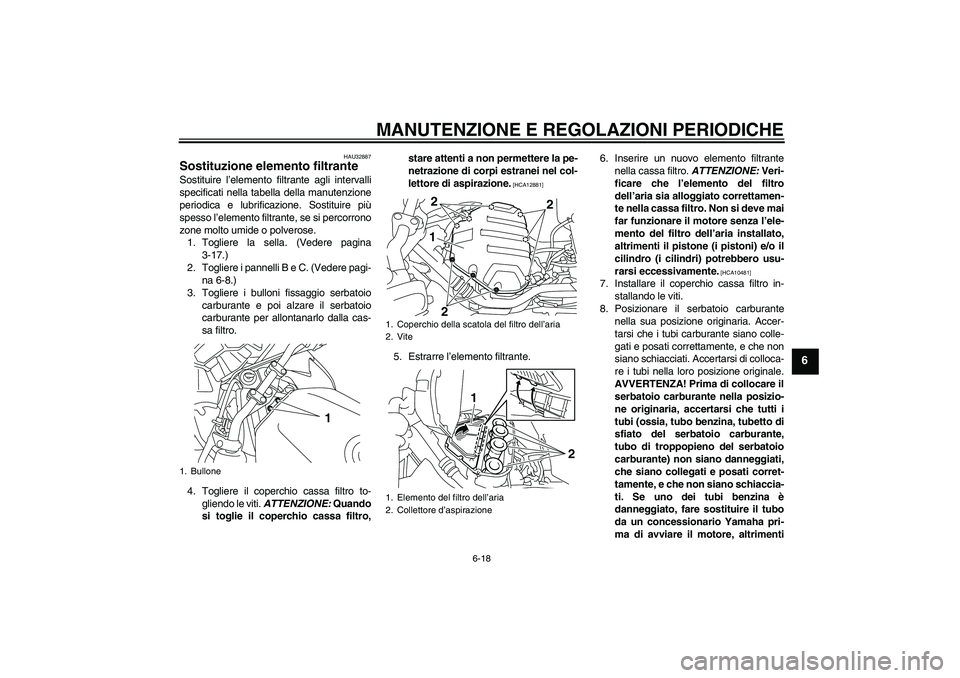

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
HAU32887
Sostituzione elemento filtrante Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorrono
zone molto umide o polverose.
1. Togliere la sella. (Vedere pagina
3-17.)
2. Togliere i pannelli B e C. (Vedere pagi-
na 6-8.)
3. Togliere i bulloni fissaggio serbatoio
carburante e poi alzare il serbatoio
carburante per allontanarlo dalla cas-
sa filtro.
4. Togliere il coperchio cassa filtro to-
gliendo le viti. ATTENZIONE: Quando
si toglie il coperchio cassa filtro,stare attenti a non permettere la pe-
netrazione di corpi estranei nel col-
lettore di aspirazione.
[HCA12881]
5. Estrarre l’elemento filtrante.6. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero usu-
rarsi eccessivamente.
[HCA10481]
7. Installare il coperchio cassa filtro in-
stallando le viti.
8. Posizionare il serbatoio carburante
nella sua posizione originaria. Accer-
tarsi che i tubi carburante siano colle-
gati e posati correttamente, e che non
siano schiacciati. Accertarsi di colloca-
re i tubi nella loro posizione originale.
AVVERTENZA! Prima di collocare il
serbatoio carburante nella posizio-
ne originaria, accertarsi che tutti i
tubi (ossia, tubo benzina, tubetto di
sfiato del serbatoio carburante,
tubo di troppopieno del serbatoio
carburante) non siano danneggiati,
che siano collegati e posati corret-
tamente, e che non siano schiaccia-
ti. Se uno dei tubi benzina è
danneggiato, fare sostituire il tubo
da un concessionario Yamaha pri-
ma di avviare il motore, altrimenti
1. Bullone
1
1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria
2. Collettore d’aspirazione
12
2
2
2 1
U1CWH0H0.book Page 18 Thursday, September 10, 2009 9:53 AM

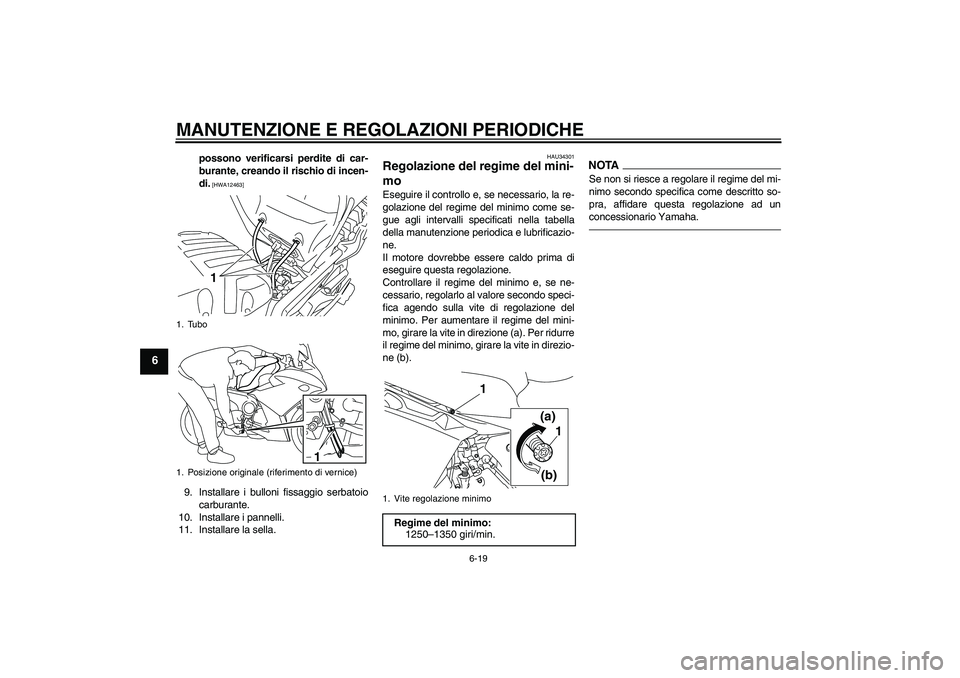

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
possono verificarsi perdite di car-
burante, creando il rischio di incen-
di.
[HWA12463]
9. Installare i bulloni fissaggio serbatoio
carburante.
10. Installare i pannelli.
11. Installare la sella.
HAU34301
Regolazione del regime del mini-
mo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo come se-
gue agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.
Controllare il regime del minimo e, se ne-
cessario, regolarlo al valore secondo speci-
fica agendo sulla vite di regolazione del
minimo. Per aumentare il regime del mini-
mo, girare la vite in direzione (a). Per ridurre
il regime del minimo, girare la vite in direzio-
ne (b).
NOTASe non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad un
concessionario Yamaha.
1. Tubo
1. Posizione originale (riferimento di vernice)
1
1
1. Vite regolazione minimoRegime del minimo:
1250–1350 giri/min.
1
1 (a)
(b)
U1CWH0H0.book Page 19 Thursday, September 10, 2009 9:53 AM

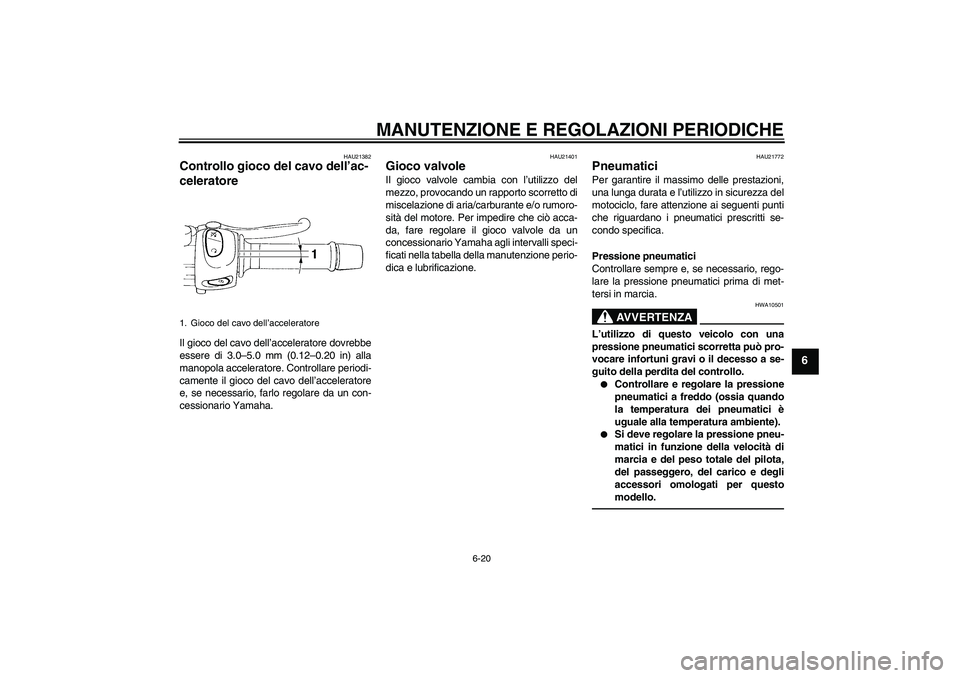

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
HAU21382
Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21772
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
1. Gioco del cavo dell’acceleratore
U1CWH0H0.book Page 20 Thursday, September 10, 2009 9:53 AM

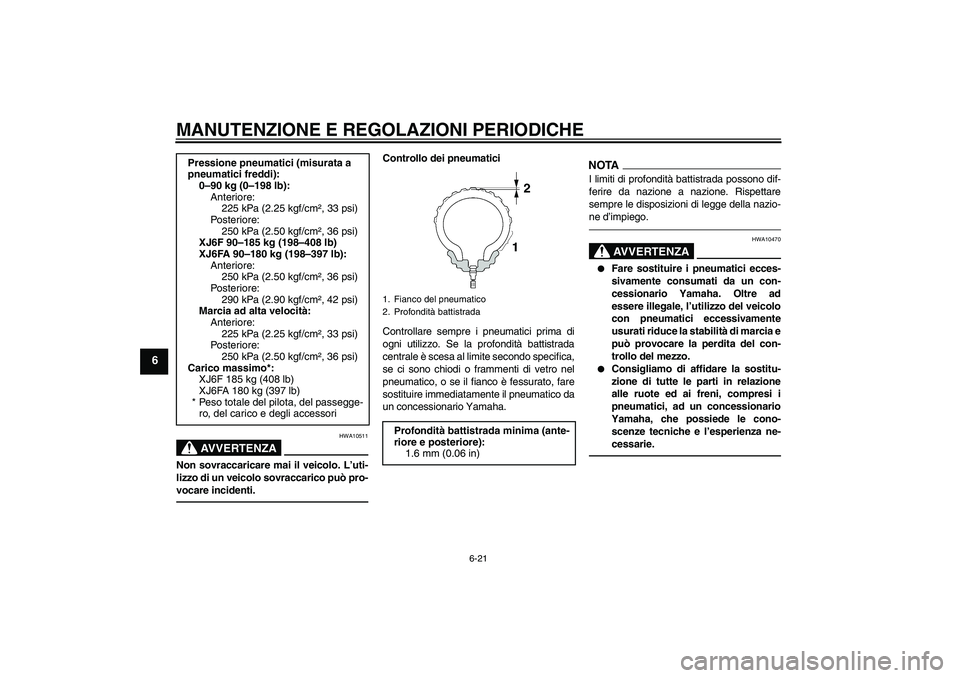

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Poster iore:
250 kPa (2.50 kgf/cm², 36 psi)
XJ6F 90–185 kg (198–408 lb)
XJ6FA 90–180 kg (198–397 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Poster iore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Poster iore:
250 kPa (2.50 kgf/cm², 36 psi)
Carico massimo*:
XJ6F 185 kg (408 lb)
XJ6FA 180 kg (397 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
U1CWH0H0.book Page 21 Thursday, September 10, 2009 9:53 AM

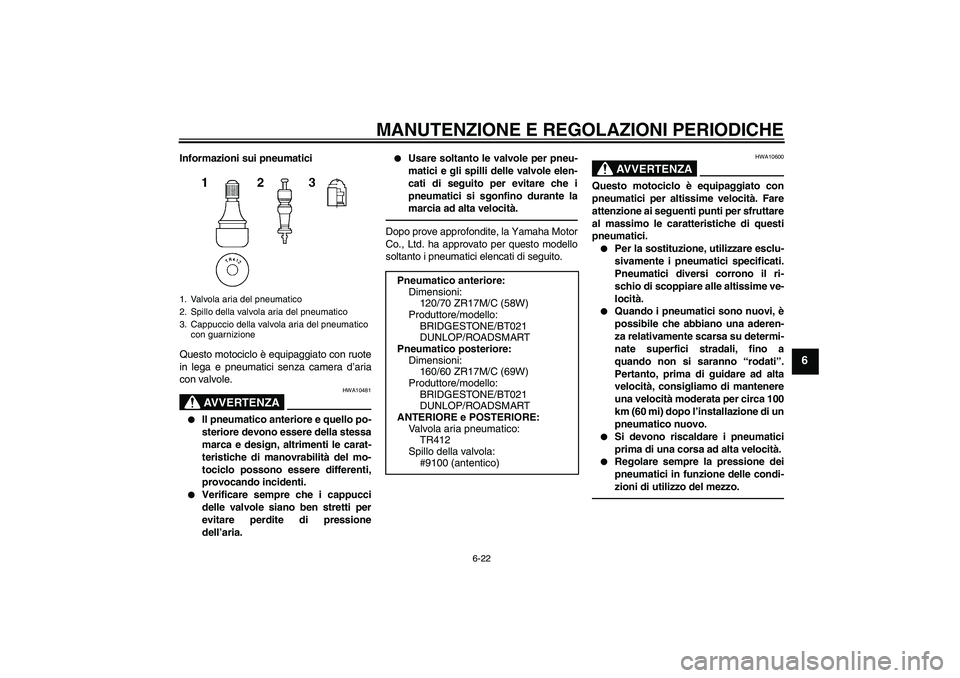

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10481


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia ad alta velocità.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT021
DUNLOP/ROADSMART
Pneumatico posteriore:
Dimensioni:
160/60 ZR17M/C (69W)
Produttore/modello:
BRIDGESTONE/BT021
DUNLOP/ROADSMART
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)
U1CWH0H0.book Page 22 Thursday, September 10, 2009 9:53 AM

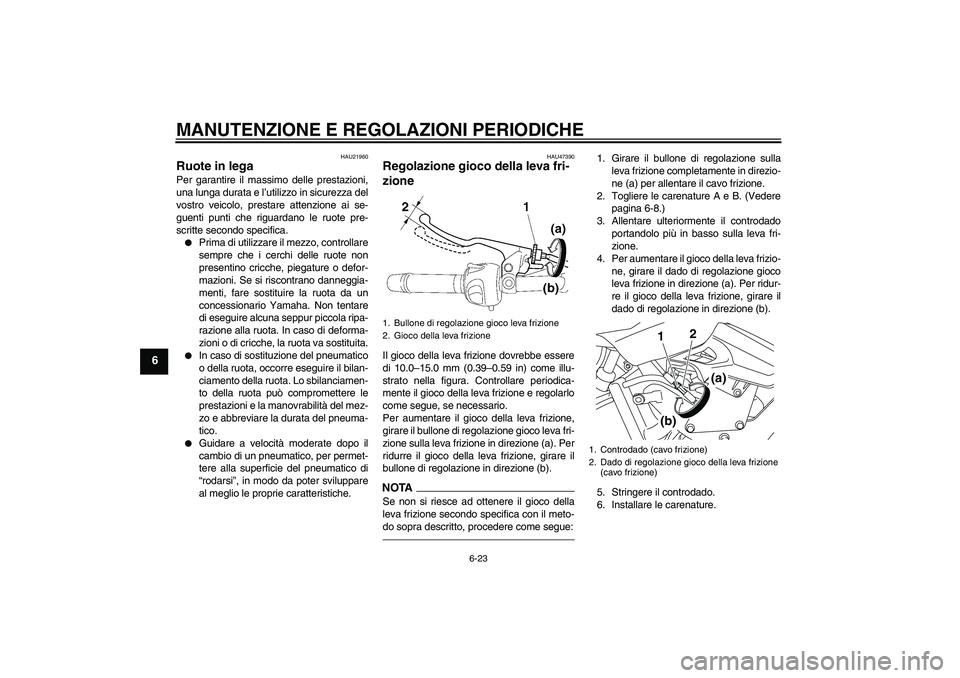

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU47390
Regolazione gioco della leva fri-
zione Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva fri-
zione sulla leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, girare il
bullone di regolazione in direzione (b).NOTASe non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-
do sopra descritto, procedere come segue:
1. Girare il bullone di regolazione sulla
leva frizione completamente in direzio-
ne (a) per allentare il cavo frizione.
2. Togliere le carenature A e B. (Vedere
pagina 6-8.)
3. Allentare ulteriormente il controdado
portandolo più in basso sulla leva fri-
zione.
4. Per aumentare il gioco della leva frizio-
ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridur-
re il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
5. Stringere il controdado.
6. Installare le carenature.
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
1. Controdado (cavo frizione)
2. Dado di regolazione gioco della leva frizione
(cavo frizione)
12
(a)
(b)
U1CWH0H0.book Page 23 Thursday, September 10, 2009 9:53 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
HAU22273

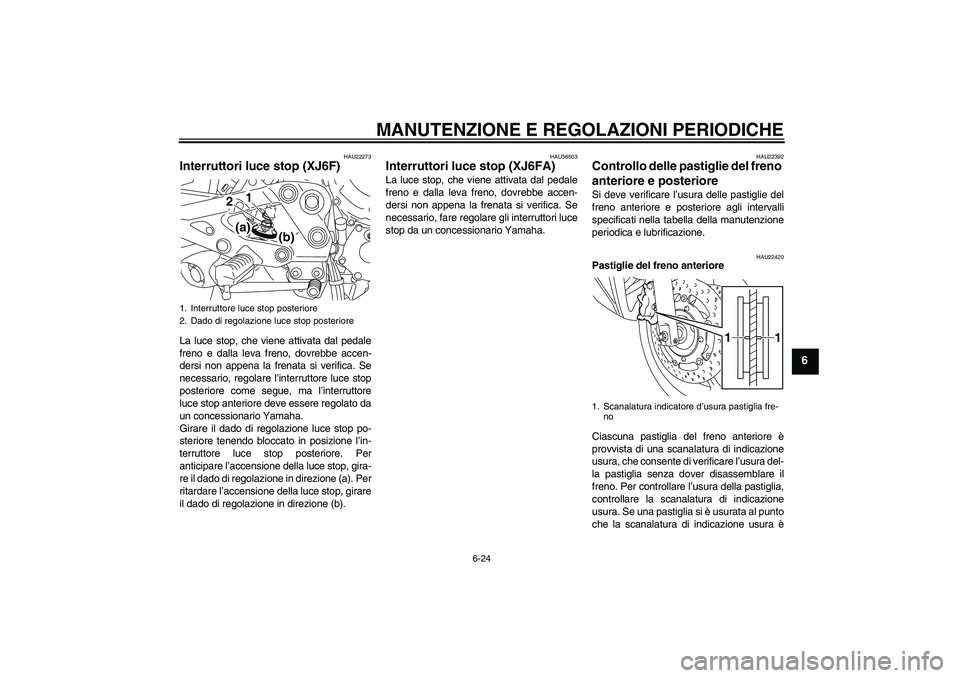

Interruttori luce stop (XJ6F)La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, regolare l’interruttore luce stop
posteriore come segue, ma l’interruttore
luce stop anteriore deve essere regolato da
un concessionario Yamaha.
Girare il dado di regolazione luce stop po-
steriore tenendo bloccato in posizione l’in-
terruttore luce stop posteriore. Per
anticipare l’accensione della luce stop, gira-
re il dado di regolazione in direzione (a). Per
ritardare l’accensione della luce stop, girare
il dado di regolazione in direzione (b).
HAU36503
Interruttori luce stop (XJ6FA)La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolare gli interruttori luce
stop da un concessionario Yamaha.
HAU22392
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22420
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare l’usura del-
la pastiglia senza dover disassemblare il
freno. Per controllare l’usura della pastiglia,
controllare la scanalatura di indicazione
usura. Se una pastiglia si è usurata al punto
che la scanalatura di indicazione usura è
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1
2(a)
(b)
1. Scanalatura indicatore d’usura pastiglia fre-
no
1 1
U1CWH0H0.book Page 24 Thursday, September 10, 2009 9:53 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6

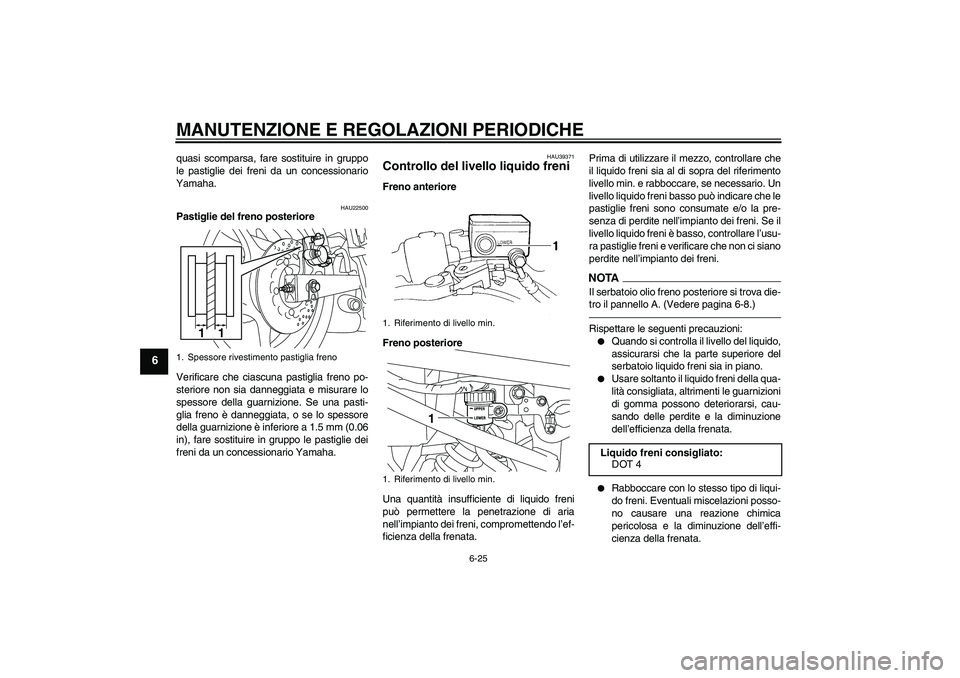

quasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 1.5 mm (0.06
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
HAU39371
Controllo del livello liquido freni Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimento
livello min. e rabboccare, se necessario. Un
livello liquido freni basso può indicare che le
pastiglie freni sono consumate e/o la pre-
senza di perdite nell’impianto dei freni. Se il
livello liquido freni è basso, controllare l’usu-
ra pastiglie freni e verificare che non ci siano
perdite nell’impianto dei freni.
NOTAIl serbatoio olio freno posteriore si trova die-
tro il pannello A. (Vedere pagina 6-8.)Rispettare le seguenti precauzioni:

Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio liquido freni sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.
1. Spessore rivestimento pastiglia freno
1 1
1. Riferimento di livello min.
1. Riferimento di livello min.
1
Liquido freni consigliato:
DOT 4
U1CWH0H0.book Page 25 Thursday, September 10, 2009 9:53 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6

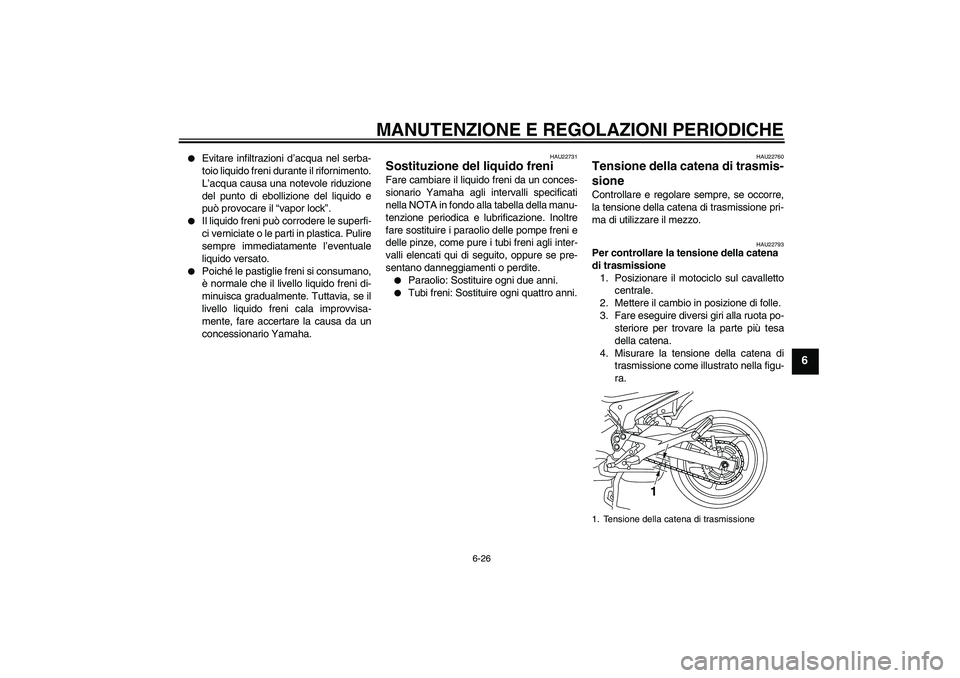

Evitare infiltrazioni d’acqua nel serba-
toio liquido freni durante il rifornimento.
L’acqua causa una notevole riduzione
del punto di ebollizione del liquido e
può provocare il “vapor lock”.


Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.


Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU22731
Sostituzione del liquido freni Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
fare sostituire i paraolio delle pompe freni e
delle pinze, come pure i tubi freni agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.


Tubi freni: Sostituire ogni quattro anni.
HAU22760
Tensione della catena di trasmis-
sione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22793
Per controllare la tensione della catena
di trasmissione
1. Posizionare il motociclo sul cavalletto
centrale.
2. Mettere il cambio in posizione di folle.
3. Fare eseguire diversi giri alla ruota po-
steriore per trovare la parte più tesa
della catena.
4. Misurare la tensione della catena di
trasmissione come illustrato nella figu-
ra.1. Tensione della catena di trasmissione
1
U1CWH0H0.book Page 26 Thursday, September 10, 2009 9:53 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6

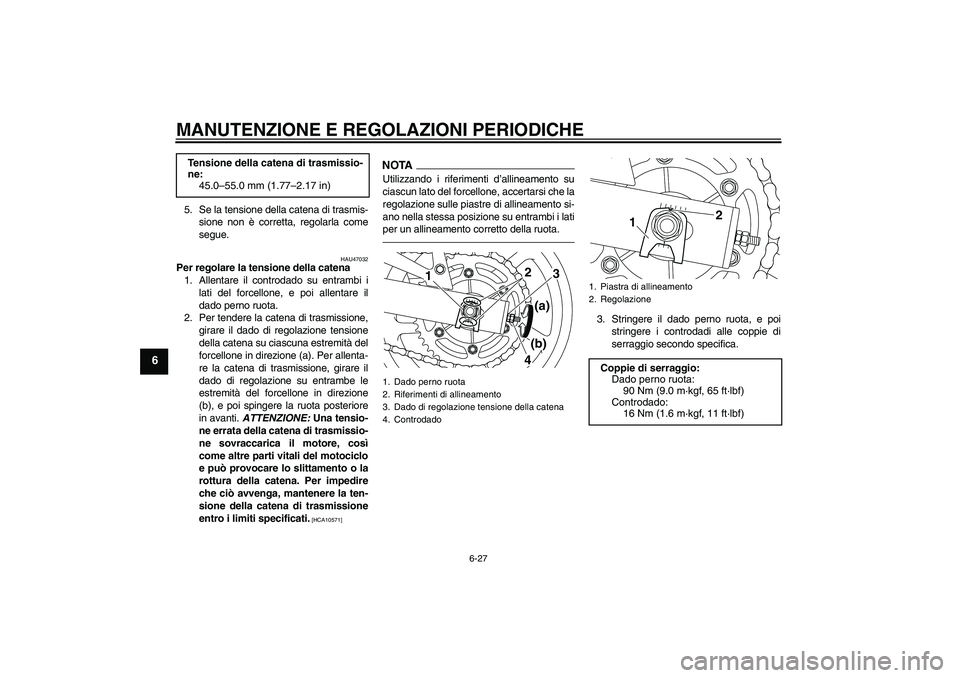

5. Se la tensione della catena di trasmis-
sione non è corretta, regolarla come
segue.
HAU47032
Per regolare la tensione della catena
1. Allentare il controdado su entrambi i
lati del forcellone, e poi allentare il
dado perno ruota.
2. Per tendere la catena di trasmissione,
girare il dado di regolazione tensione
della catena su ciascuna estremità del
forcellone in direzione (a). Per allenta-
re la catena di trasmissione, girare il
dado di regolazione su entrambe le
estremità del forcellone in direzione
(b), e poi spingere la ruota posteriore
in avanti. ATTENZIONE: Una tensio-
ne errata della catena di trasmissio-
ne sovraccarica il motore, così
come altre parti vitali del motociclo
e può provocare lo slittamento o la
rottura della catena. Per impedire
che ciò avvenga, mantenere la ten-
sione della catena di trasmissione
entro i limiti specificati.
[HCA10571]
NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che la
regolazione sulle piastre di allineamento si-
ano nella stessa posizione su entrambi i lati
per un allineamento corretto della ruota.
3. Stringere il dado perno ruota, e poi
stringere i controdadi alle coppie di
serraggio secondo specifica. Tensione della catena di trasmissio-
ne:
45.0–55.0 mm (1.77–2.17 in)
1. Dado perno ruota
2. Riferimenti di allineamento
3. Dado di regolazione tensione della catena
4. Controdado
13
42(a)(b)
1. Piastra di allineamento
2. RegolazioneCoppie di serraggio:
Dado perno ruota:
90 Nm (9.0 m·kgf, 65 ft·lbf)
Controdado:
16 Nm (1.6 m·kgf, 11 ft·lbf)
12
U1CWH0H0.book Page 27 Thursday, September 10, 2009 9:53 AM
