GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van d e controle, met mo gelijk een
on geval of letsel tot g evolg.
DAU47152
OPMERKINGDit model is uitgerust met:
een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. Het display
geeft in dat geval foutcode 30 weer,
maar dit betreft geen storing. Draai de
sleutel naar “OFF” en vervolgens naar
“ON” om de foutcode te wissen. Als u
dat niet doet zal de motor niet starten,
ondanks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Het display
geeft in dat geval foutcode 70 weer,
maar dit betreft geen storing. Druk op
de startschakelaar om de foutcode te
wissen en de motor opnieuw te star-
ten.
DAU51792
De motor starten Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
De versnellingsbak staat in de vrij-
stand.
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-21 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de noodstopschakelaar
op “ ” is gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.
Waarschuwingslampje olieni-
veau
Waarschuwingslampje koelvloei-
stoftemperatuur
Waarschuwingslampje motor-
storing
Controlelampje startblokkeringLET OP
DCA17671
Als de boven genoem de waarschu-
win gs- of controlelampjes niet g aan
b ran den wanneer d e sleutel naar “ON”
wor dt ged raai d, of als een waarschu-
U1CWD4D0.book Page 1 Thursday, July 31, 2014 9:56 AM
Page 42 of 104
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
wings- of controlelampje niet uit gaat, zie
d an pa gina 3-3 voor een controle van het
circuit van het betreffen de waarschu-
win gs- of controlelampje.
Voor modellen met ABS:Het ABS-waarschuwingslampje moet
gaan branden als het contactslot op
“ON” wordt gezet en weer uitgaan zo-
dra met een snelheid van 10 km/h
(6 mi/h) of hoger wordt gereden.
LET OP
DCA17682
Als het ABS-waarschuwin gslampje niet
g aat bran den en weer uit gaat zoals hier-
b oven beschreven, zie d an pagina 3-3
voor een controle van het circuit van het
waarschuwin gslampje.2. Schakel de versnellingsbak in de vrij-
stand. Het vrijstandcontrolelampje
moet gaan branden. Als dit niet ge-
beurt, vraag dan een Yamaha dealer
het elektrische circuit na te kijken.
3. Start de motor door de startknop in te
drukken.
Als de motor niet wil starten, laat dan
de startknop los, wacht een paar se-
conden en probeer het dan opnieuw.
Iedere startpoging moet zo kort mo- gelijk duren om de accu te sparen.
Laat de startmotor nooit langer dan 10
seconden achtereen draaien.
LET OP
DCA11043
Trek nooit snel op terwijl
de motor no g
kou d is, d it verkort de levens duur van d e
motor!
DAU16673
SchakelenDoor de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.

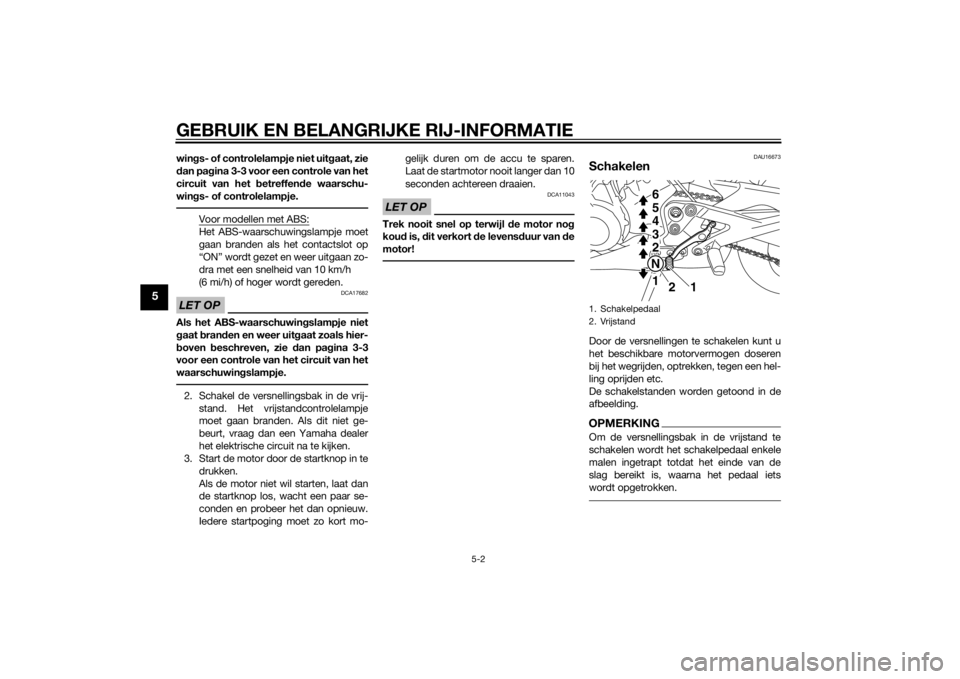

De schakelstanden worden getoond in de
afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de
slag bereikt is, waarna het pedaal iets
wordt opgetrokken.1. Schakelpedaal
2. Vrijstand
1
N
2 3
4
5
6
1
2
U1CWD4D0.book Page 2 Thursday, July 31, 2014 9:56 AM
Page 43 of 104
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
LET OP
DCA10261
Rijd niet lang e tijd met afg ezette
motor, ook niet met de versnel-
lin gsb ak in de vrijstan d, en sleep de
motorfiets niet over lan ge afstan-
d en. De versnellin gsb ak wor dt al-
leen af doen de gesmeer d terwijl d e
motor draait. Door onvol doen de
smerin g kan d e versnellin gsb ak
wor den beschad igd.
Gebruik altij d d e koppelin g om d e
versnellin gsb ak te schakelen om zo
scha de aan d e motor, de versnel-
lin gsb ak en d e aandri
jvin g te voor-
komen; door hun constructie zijn
d eze niet bestan d te gen de schok-
ken die optred en bij belast schake-
len.
DAU16811
Tips voor een zuini g b ran dstof-
ver bruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16842
Inrijperiod eDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1600 km (1000 mi) niet te
zwaar worden belast. De verschillende on-
derdelen van de motor slijten op elkaar in
totdat de juiste bedrijfsspelingen zijn be-
reikt. Rijd tijdens deze periode nooit lang-
durig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU17094
0–1000 km (0–600 mi)
Laat de motor niet langer dan 5800 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moet de motorolie wor den ver-
verst en moet de oliefilterpatroon of het
oliefilterelement wor den vervan gen.[DCA10303]1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 7000 tpm
achtereen draaien.
U1CWD4D0.book Page 3 Thursday, July 31, 2014 9:56 AM
Page 44 of 104
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.LET OP
DCA10311
Voer het toerental niet zover op dat
d e toerenteller in d e rode zone
wijst.
Als tij dens de inrijperio de motor-
scha de optreed t, vraag d an direct
een Yamaha dealer de machine te
controleren.
DAU17214
ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312
De motor en het uitlaatsysteem
kunnen zeer heet wor den, parkeer
d us op een plek waar voet gan gers
of kin deren niet g emakkelijk met
d eze on der delen in aanrakin g kun-
nen komen en bran dwon den kun-
nen oplopen.
Parkeer nooit op een hellin g of een
zachte on der gron d, hier door kan
d e machine kantelen met mo gelijk
b ran dstoflekka ge en b rand tot g e-
vol g.
Parkeer niet nab ij gras of an dere
b ran dbare materialen d ie vlam zou-
d en kunnen vatten.
U1CWD4D0.book Page 4 Thursday, July 31, 2014 9:56 AM
Page 45 of 104
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-1
6
DAU17245
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van onder-
hou d aan de machine ver groot het risico
op letsel of overlij den tij dens het uitvoe-
ren van on derhou d of het rij den met d e
machine. Als u niet b ekend b ent met
voertui gon derhou d, laat het on derhou d
d an uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van on derhou d d e
motor af tenzij an ders aan geg even.
Een draaien de motor heeft bewe-
g en de delen die lichaams delen of
kle din g kunnen grijpen en elektri-
sche on der delen die schokken of
b ran d kunnen veroorzaken.
Het laten d raaien van de motor tij-
d ens het uitvoeren van ond erhoud
kan lei den tot oo gletsel, bran dwon-
d en, bran d of koolmonoxi dever gif-
ti g in g, mo gelijk met de dood tot
g evol g. Zie pa gina 1-2 voor meer in-
formatie over koolmonoxi de.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voering en kunnen tij dens het g eb ruik
zeer heet wor den. Laat on der delen van
het remsysteem afkoelen alvorens d eze
aan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
U1CWD4D0.book Page 1 Thursday, July 31, 2014 9:56 AM
Page 46 of 104
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
DAU39692
Boordgereed schapssetDe boordgereedschapsset bevindt zich
aan de onderkant van het zadel. (Zie pagina
3-17.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.
OPMERKINGLaat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.
1. Boordgereedschapsset
1
U1CWD4D0.book Page 2 Thursday, July 31, 2014 9:56 AM
Page 47 of 104
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU46862
OPMERKINGDe jaarlijkse controles horen eenmaal per jaar te wor den uit gevoer d, b ehalve wanneer in plaats daarvan een on derhou ds-
b eurt op kilometer basis of, voor Groot-Brittannië, op mijl basis wor dt verricht.
Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
Werkzaamheden gemarkeerd met een asterisk horen te worden ui tgevoerd door een Yamaha dealer, omdat hiertoe speciaal ge-
reedschap, technische gegevens en vakmanschap vereist zijn.
DAU46911
Period iek onderhou dsschema voor het uitstootcontrolesysteemNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bran dstoflei din g • Controleer de brandstofslangen
op scheurtjes of beschadigingen. √√√√√
2 *Bou gies • Controleer de conditie.
• Reinigen en elektrodenafstand af-
stellen. √√
• Vervangen. √√
3 *Ventielen • Controleer de klepspeling.
• Afstellen.
Elke 40000 km (24000 mi)
4 *Bran dstofinjectie • Stel het stationair toerental en de
synchronisatie af. √√√√√√
5 *Luchtinlaatsysteem • Controleer de luchtafsluitklep, de
membraanklep en de slang op
beschadiging.
• Vervang indien nodig het volledi- ge luchtinlaatsysteem. √√√√√
U1CWD4D0.book Page 3 Thursday, July 31, 2014 9:56 AM
Page 48 of 104
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
DAU1770K
Algemeen smeer- en on derhou dsschemaNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Luchtfilterelement • Vervangen. √
2 Koppelin g• Controleer de werking.
•Afstellen. √√√√√
3 *Voorrem • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√√
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4 *Achterrem • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√√
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5 *Remslan gen • Controleer op scheurtjes en be-
schadigingen.
• Zorg voor een correcte plaatsing van slang(en) en klem(men). √√√√√
• Vervangen. Elke 4 jaar
6 *Remvloeistof • Vervangen. Elke 2 jaar
7 *Wielen • Controleer de speling en contro-
leer op beschadigingen. √√√√
8 *Ban den • Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig. √√√√√
U1CWD4D0.book Page 4 Thursday, July 31, 2014 9:56 AM
Page 49 of 104
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
9*Wiella gers • Controleer de lagers op speling of
beschadigingen. √√√√
10 *Achter bru g • Controleer op een correcte wer-
king en overmatige speling. √√√√
• Smeren met lithiumvet. Elke 50000 km (30000 mi)
11 Aan drijfkettin g • Controleer de spanning, uitlijning
en conditie van de aandrijfketting.
• Stel de ketting af en smeer deze grondig met een speciale smering
voor o-ringkettingen. Elke 1000 km (600 mi) en nadat de motorfiets is gewassen of ermee in de regen
of vochtige gebieden is gereden
12 *Balhoof dla gers • Controleer de lagers op speling
en oppervlakteruwheid. √√√√√
• Smeren met lithiumvet. Elke 20000 km (12000 mi)
13 *Frame
bevesti gin-
g en • Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. √√√√√
14 Scharnieras van
remhen
del • Smeren met siliconenvet.
√√√√√
15 Scharnieras van
rempe
daal • Smeren met lithiumvet.
√√√√√
16 Scharnieras van
koppelin
gshen del • Smeren met lithiumvet.
√√√√√
17 Scharnieras van
schakelpe
daal • Smeren met lithiumvet.
√√√√√
18 Zijstan
daar d, mi d-
d en bok • Controleer de werking.
• Smeren met lithiumvet.
√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROL
E
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1CWD4D0.book Page 5 Thursday, July 31, 2014 9:56 AM
Page 50 of 104
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
19*Zijstan
daar dscha-
kelaar • Controleer de werking.
√√√√√√
20 *Voorvork • Controleer op een correcte wer-
king en olielekkage. √√√√
21 *Schok demperunit • Controleer op een correcte wer-
king en olielekkage. √√√√
22 Motorolie • Verversen.
• Controleer het olieniveau en con-
troleer de machine op olielekka-
ge. √√√√√√
23 Oliefilterpatroon • Vervangen. √√√
24 *Koelsysteem • Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage. √√√√√
• Vervang koelvloeistof. Elke 3 jaar
25 *Voor- en achterrem-
schakelaar
• Controleer de werking.
√√√√√√
26 Bewe
gen de delen
en ka bels •Smeren.
√√√√√
27 *Gas greep • Controleer de werking.
• Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
• Smeer de kabel en het kabelhuis. √√√√√
28 *Lampen, richting
-
aanwijzers en scha-
kelaars • Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U1CWD4D0.book Page 6 Thursday, July 31, 2014 9:56 AM
