Page 91 of 98
Specifikationer
8-1
8
Mått:
Totallängd:2120 mm (83.5 in)
Totalbredd:
770 mm (30.3 in)
Totalhöjd: 1185 mm (46.7 in)
Sitthöjd: 785 mm (30.9 in)
Hjulbas:
1440 mm (56.7 in)
Markfrigång: 140 mm (5.51 in)
Vändradie: 2.8 m (9.19 ft)
Vikt:
Tjänstevikt:
215 kg (474 lb) (XJ6F)
220 kg (485 lb) (XJ6FA)
Motor:
Förbränningscykel:4-takts
Kylsystem: Vätskekyld
Ventilmekanism:
DOHC
Cylinderarrangemang: Inline
Antal cylindrar: 4-cylindrar
Slagvolym:
600 cm³
Borrning × slaglängd:
65.5 × 44.5 mm (2.58 × 1.75 in)
Kompressionsförhållande: 12.2 : 1
Startsystem:
Elstart
Smörjsystem: Våtsump
Motorolja:
Rekommenderat märke:
YAMALUBE
SAE-viskositet: 10W-40
Rekommenderad motorolja: API service SG typ eller högre, JASO
standard MA Oljemängd i motor:
Oljebyte:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Med byte av oljefilter: 2.80 L (2.96 US qt, 2.46 Imp.qt)
Kylvätskemän gd:
Kylvätskebehållare (upp till max-
markeringen):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kylare (inklusive alla slangar):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Luftfilter:
Luftfilterelement:Oljeindränkt papperselement
Bränsle:
Rekommenderat bränsle:
Vanlig blyfri bensin (gasohol [E10] kan
användas)
Tankvolym:
17 L (4.5 US gal, 3.7 Imp.gal)
Reservtank, mängd: 3.2 L (0.84 US gal, 0.70 Imp.gal)
Bränsleinsprutnin g:
Trottelhus:
ID-märkning:20SF 20 (XJ6F)
20SF 20 (XJ6FA)
20SJ 30 (XJ6F [35 kW])
20SJ 30 (XJ6FA [35 kW])
Tän dstift:
Tillverkare/modell:
NGK/CR9E
Rekommenderat elektrodavstånd: 0.7–0.8 mm (0.028–0.031 in)
Kopplin g:
Kopplingstyp:
Våt, flerskivig
Kraftöverförin g:
Primärt utväxlingsförhållande:
1.955 (86/44)
Slutväxel: Kedja
Sekundärt utväxlingsförhållande: 2.875 (46/16)
Växellådstyp:
Konstant ingrepp, 6 växlar
Utväxlingsförhållande: 1:a:
2.846 (37/13)
UBS1M0M0.book Page 1 Tuesday, October 6, 2015 11:54 AM
Page 92 of 98
Specifikationer
8-2
8
2:a:1.947 (37/19)
3:e: 1.556 (28/18)
4:e:
1.333 (32/24)
5:e: 1.190 (25/21)
6:e: 1.083 (26/24)
Ram:
Ramtyp:Diamant
Castervinkel: 26.0 grader
Försprång: 103 mm (4.1 in)
Fram däck:
Typ:
Slanglöst
Storlek: 120/70 ZR17M/C (58W)
Tillverkare/modell:
BRIDGESTONE/BT021
Tillverkare/modell: DUNLOP/ROADSMART
Bak däck:
Typ:
Slanglöst
Storlek: 160/60 ZR17M/C (69W)
Tillverkare/modell: BRIDGESTONE/BT021
Tillverkare/modell:
DUNLOP/ROADSMART
Lastning :
Maxlast:
180 kg (397 lb) (XJ6FA)
185 kg (408 lb) (XJ6F)
(Total vikt på förare, passagerare, bagage
och tillbehör)
Däckens lufttryck (uppmätt när däcken
är kalla):
Upp till 90 kg (198 lb) last:
Fram:225 kPa (2.25 kgf/cm², 33 psi)
Bak: 250 kPa (2.50 kgf/cm², 36 psi) 90 kg (198 lb) last – maximal last:
Fram:
250 kPa (2.50 kgf/cm², 36 psi)
Bak: 290 kPa (2.90 kgf/cm², 42 psi)
Framhjul:
Hjultyp:
Gjutna fälgar
Fälgstorlek: 17M/C x MT3.50
Bakhjul:
Hjultyp:
Gjutna fälgar
Fälgstorlek:
17M/C x MT4.50
Fram broms:
Typ:
Hydrauliska dubbla skivbromsar
Specificerad bromsvätska:
DOT 4
Bak broms:
Typ:
Hydraulisk enkel skivbroms
Specificerad bromsvätska:
DOT 4
Framfjä drin g:
Typ:
Teleskopgaffel
Fjäder:
Spiralfjäder
Stötdämpare: Hydrauldämpare
Fjädringsrörelse: 130 mm (5.1 in)
Bakfjä drin g:
Typ:
Svingarm
Fjäder: Spiralfjäder
Stötdämpare:
Gashydraulisk dämpare
Fjädringsrörelse: 130 mm (5.1 in)
Elsystem:
Systemspänning:
12 V
Tändsystem: TCI
Laddningssystem: AC-magnet
UBS1M0M0.book Page 2 Tuesday, October 6, 2015 11:54 AM
Page 93 of 98
Specifikationer
8-3
8
Batteri:
Modell:GT12B-4
Spänning, kapacitet:
12 V, 10.0 Ah (10 HR)
Strålkastarlampa:
Lamptyp:Halogenlampa
Lampornas wattför bruknin g × antal:
Strålkastarlampa:
H4, 60.0 W/55.0 W x 1
Bak/bromsljus: 21.0 W/5.0 × 1
Blinkerslampor, fram:
10.0 W × 2
Blinkerslampor, bak:
10.0 W × 2
Parkeringsljus: 5.0 W × 1
Nummerskyltsbelysning: 5.0 W × 1
Instrumentbelysning:
LED
Indikeringslampa för neutralläge: LED
Indikeringslampa för helljus: LED
Varningslampa för oljenivå:
LED
Indikeringslampa för blinkers: LED
Varningslampa för kylvätsketemperatur: LED
Varningslampa för motorproblem:
LED
ABS-varningslampa: LED (XJ6FA)
Indikeringslampa för startspärrsystem: LED
Säkrin g(-ar):
Huvudsäkring:
30.0 A
Säkring för strålkastare: 20.0 A
Säkring för bakljus:
10.0 A
Säkring för signalsystem: 7.5 A
Säkring för tändning: 10.0 A Motorsäkring för kylfläkt:
20.0 A
Säkring för bränsleinsprutningssystemet: 10.0 A
Säkring för ABS styrenhet:
7.5 A (XJ6FA)
Säkring för ABS-motor: 30.0 A (XJ6FA)
ABS-solenoidsäkring: 20.0 A (XJ6FA)
Backupsäkring:
7.5 A
UBS1M0M0.book Page 3 Tuesday, October 6, 2015 11:54 AM
Page 94 of 98
Konsumentinformation
9-1
9
MAU53562

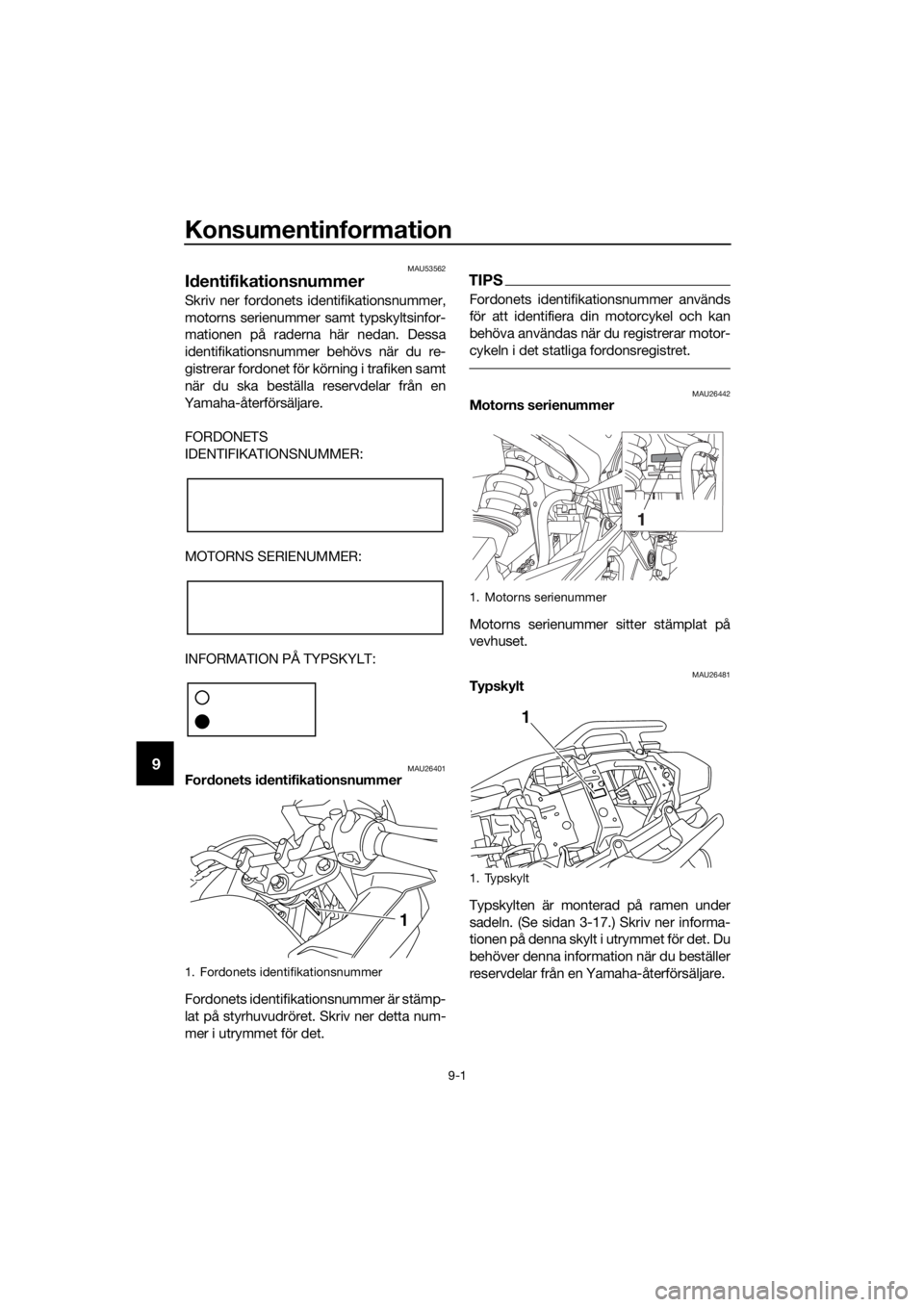

Id entifikationsnummer
Skriv ner fordonets identifikationsnummer,
motorns serienummer samt typskyltsinfor-
mationen på raderna här nedan. Dessa
identifikationsnummer behövs när du re-
gistrerar fordonet för körning i trafiken samt
när du ska beställa reservdelar från en
Yamaha-återförsäljare.
FORDONETS
IDENTIFIKATIONSNUMMER:
MOTORNS SERIENUMMER:
INFORMATION PÅ TYPSKYLT:
MAU26401For donets i dentifikationsnummer
Fordonets identifikationsnummer är stämp-
lat på styrhuvudröret. Skriv ner detta num-
mer i utrymmet för det.
TIPS
Fordonets identifikationsnummer används
för att identifiera din motorcykel och kan
behöva användas när du registrerar motor-
cykeln i det statliga fordonsregistret.
MAU26442Motorns serienummer
Motorns serienummer sitter stämplat på
vevhuset.
MAU26481Typskylt
Typskylten är monterad på ramen under
sadeln. (Se sidan 3-17.) Skriv ner informa-
tionen på denna skylt i utrymmet för det. Du
behöver denna information när du beställer
reservdelar från en Yamaha-återförsäljare.
1. Fordonets identifikationsnummer
1
1. Motorns serienummer
1. Typskylt
1
UBS1M0M0.book Page 1 Tuesday, October 6, 2015 11:54 AM
Page 95 of 98
10-1
10
Register
A
ABS (för ABS-modeller)........................ 3-13
ABS-varningslampa
(för ABS-modeller) ............................... 3-4
Avbländningskontakt............................ 3-10
Avstängningssystem för tändkrets ....... 3-22
B
Backspeglar ......................................... 3-20
Batteri ................................................... 6-33
Blinkerslampa, byte.............................. 6-38
Blinkersomkopplare ............................. 3-10
Bränsle ................................................. 3-15
Bränsleförbrukning, tips för att sänka .... 5-3
Bränsletankens ventilationsslang och överfyllningsslang .............................. 3-16
Bromljuskontakter ................................ 6-24
Bromshandtag...................................... 3-12
Bromshandtagets spel, kontroll ........... 6-23
Bromsljus-/bakljuslampa, byte............. 6-38
Broms- och kopplingshandtag, kontroll
av och smörjning................................ 6-30
Bromspedal .......................................... 3-13
Bromspedal och växelpedal, kontroll
av och smörjning................................ 6-30
Bromsvätska, byte ............................... 6-26
Bromsvätskenivå, kontroll av ............... 6-25
D
Däck ..................................................... 6-19
Delarnas placering ................................. 2-1
F
Felsökning ............................................ 6-42
Felsökningsschema.............................. 6-43
Försiktighet med matta färger ................ 7-1
Förvaring ................................................ 7-4
Förvaringsfack...................................... 3-19
Framgaffel, kontroll av .......................... 6-32
G
Gashandtagets spel, kontroll ............... 6-18
Gashandtag och kabel, kontroll av och smörjning ........................................... 6-29
H
Hjälmhållare.......................................... 3-18
Hjul ....................................................... 6-22
Hjul, bak (på modeller utan ABS) ......... 6-40
Hjul, fram (på modeller utan ABS) ........ 6-39
Hjullager, kontroll av............................. 6-33
Huvudströmbrytare/styrlås..................... 3-2
I
Identifikationsnummer ............................ 9-1
Indikeringslampa för blinkers ................. 3-3 Indikeringslampa för helljus .................... 3-3
Indikeringslampa för neutralläge ............ 3-3
Indikeringslampa för startspärrsystem ... 3-5
Indikeringslampor och
varningslampor ..................................... 3-3
Inkörning av motorn ................................ 5-4
K
Kablar, kontroll av och smörjning ......... 6-29
Kåpor och paneler, lossa och sätta
fast ........................................................ 6-7
Katalysator ............................................ 3-17
Kedja, rengöring och smörjning............ 6-28
Kedjespänning ...................................... 6-27
Kontroll av bromsbelägg, fram och bak ...................................................... 6-24
Kopplingshandtag................................. 3-11
Kopplingshandtagets spel, justering .... 6-22
Kylvätska .............................................. 6-13
L
Ljusblinkknapp...................................... 3-10
Luftfilter, byte ........................................ 6-16
M
Mittstöd och sidostöd, kontroll och smörjning ............................................ 6-31
Motorcykelns identifikationsnummer ...... 9-1
Motorns serienummer............................. 9-1
Motorolja och oljefilterinsats ................. 6-11
Multi-funktionsmätare ............................. 3-6
N
Nummerskyltsbelysning, byte av
lampa .................................................. 6-39
P
Parkering................................................. 5-4
Parkeringsljusets lampa ........................ 6-37
S
Sadel ..................................................... 3-17
Säkerhetsinformation.............................. 1-1
Säkringar, byte...................................... 6-35
Sidostöd ............................................... 3-21
Signalknapp .......................................... 3-10
Skötsel .................................................... 7-1
Skötsel, emissionssystem ...................... 6-3
Skötsel och smörjning, regelbunden ...... 6-4
Specifikationer ........................................ 8-1
Start av motorn ....................................... 5-2
Startknapp ............................................ 3-10
Startspärrsystem .................................... 3-1
Stoppknapp .......................................... 3-10
Stötdämpare, justering ......................... 3-20
Strålkastarlampa, byte .......................... 6-36
UBS1M0M0.book Page 1 Tuesday, October 6, 2015 11:54 AM
Page 96 of 98
Register
10-2
10
Styrarmaturer ........................................ 3-10
Styrets läge, justera .............................. 3-19
Styrning, kontroll av .............................. 6-32
Svingarmens ledpunkter, smörjning ..... 6-31
T
Tändstift, kontroll av ............................. 6-10
Tanklock ............................................... 3-14
Tomgångsvarvtal .................................. 6-18
Typskylt................................................... 9-1
V
Varningsblinkersomkopplare ................ 3-10
Varningslampa för
kylvätsketemperatur ............................. 3-4
Varningslampa för motorproblem ........... 3-4
Varningslampa för oljenivå...................... 3-3
Växelpedal ............................................ 3-12
Växling .................................................... 5-3
Ventilspel .............................................. 6-19
Verktygssats ........................................... 6-2
UBS1M0M0.book Page 2 Tuesday, October 6, 2015 11:54 AM
Page 97 of 98
UBS1M0M0.book Page 3 Tuesday, October 6, 2015 11:54 AM
Page 98 of 98
DIC183
Bruksanvisning i original
PRINTED IN THE NETHERLANDS2015.10
