CARACTÉRISTIQUES
8-2
8
Huile de couple conique arrière
Type Huile pour engrenages hypoïdes
SAE 80 (API GL4) ou
huile multigrade pour engrenages
hypoïdes SAE 80W-90
Quantité0,2 l
Filtre à airÉlément de type sec
Carburant
Type ESSENCE ORDINAIRE SANS
PLOMB UNIQUEMENT
Capacité du réservoir 24 l
Quantité de la réserve 5 l
Carburateur
Fabricant MIKUNI
Modèle × quantitéBDSR34 × 4
Bougies
Fabricant/modèle NGK / DPR8EA-9 ou
DENSO / X24EPR-U9
Écartement des électrodes 0,8 à 0,9 mm
EmbrayageHumide, multidisque
Transmission
Système de réduction primaire Engrenage à denture droite
Taux de réduction primaire 1,672
Système de réduction secondaire Transmission par cardan
Taux de réduction secondaire 1,278
Type de boîte de vitesses Prise constante, 5 rapports
Commande Pied gaucheTaux de réduction
1
re
2,188
2
e
1,500
3
e
1,154
4
e
0,933
5
e
0,813
Partie cycle
Type de cadre Double berceau
Angle de chasse 27°
Chasse 121 mm
Pneus
Avant
type Sans chambre (Tubeless)
taille 120/70-17 58V
120/70-17 M/C 58V
fabricant/modèle Dunlop / K505F
Metzeler / ME33
Bridgestone / G601
Arrière
type Sans chambre (Tubeless)
taille 150/70-17 69V
150/70-17 M/C 69V
fabricant/modèle Dunlop / K505
Metzeler / ME55A
Bridgestone / G602
F_4km.book Page 2 Tuesday, August 28, 2001 10:41 AM

CARACTÉRISTIQUES
8-3
8
Charge maximale* 205 kg
Pression de gonflage (contrôlée les
pneus froids)
Jusqu’à 90 kg*
avant 225 kPa (2,25 kgf/cm
2, 2,25 bar)
arrière 250 kPa (2,50 kgf/cm2, 2,50 bar)
De 90 kg à maximale*
avant 250 kPa (2,50 kgf/cm2, 2,50 bar)
arrière 290 kPa (2,90 kgf/cm2, 2,90 bar)
Conduite à grande vitesse
avant 250 kPa (2,50 kgf/cm2, 2,50 bar)
arrière 290 kPa (2,90 kgf/cm2, 2,90 bar)
* Poids total du pilote, du passager, du chargement et des accessoires
Roues
Avant
type Coulées
taille 17 × MT 3,00
17 M/C × MT 3,00
Arrière
type Coulées
taille 17 × MT 4,00
17 M/C × MT 4,00Freins
Avant
type Double disque
commande Main droite
liquide DOT 4
Arrière
type Monodisque
commande Pied droit
liquide DOT 4
Suspension
Avant Fourche télescopique
Arrière Bras oscillant (suspension à liaison)
Ressort/amortisseur
Avant Ressort hélicoïdal /
amortisseur hydraulique
Arrière Ressort hélicoïdal /
amortisseur hydro-pneumatique
Débattement de roue
Avant 140 mm
Arrière 110 mm
F_4km.book Page 3 Tuesday, August 28, 2001 10:41 AM

CARACTÉRISTIQUES
8-4
8
Partie électrique
Système d’allumage Boîtier d’allumage électronique
(T.C.I.)
Système de charge
modèle Alternateur avec rotor à excitation
puissance standard 13,5 V, 34 A à 5.000 tr/mn
Batterie
modèle YTX14-BS
voltage, capacité12 V, 12 Ah
Type de phareAmpoule à quartz (halogène)
Voltage et wattage d’ampoule ×
quantité
Phare 12 V, 60/55 W × 1
Feu arrière/stop 12 V, 5/21 W × 1
Feu de stationnement 12 V, 4 W × 1
Clignotant 12 V, 21 W × 4
Éclairage des instruments 12 V, 3,4 W × 4
Témoin de point mort 12 V, 3,4 W × 1
Témoin de feu de route 12 V, 3,4 W × 1
Témoin d’avertissement du niveau
d’huile 12 V, 3,4 W × 1
Témoins des clignotant 12 V, 3,4 W × 2
Témoin d’avertissement du niveau
de carburant 12 V, 3,4 W × 1Fusibles
Fusible principal 30 A
Fusible du système de
signalisation 20 A
Fusible de phare 15 A
Fusible des feux de détresse 10 A
Fusible d’allumage 10 A
Fusible de la montre 10 A
F_4km.book Page 4 Tuesday, August 28, 2001 10:41 AM

CARACTÉRISTIQUES
8-5
8
FAU03941
Tableau de conversion CS-03FToutes les données techniques figurant dans ce manuel sont ex-
primées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données métri-
ques en données impériales.
Exemple :
MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×
0,03937 = 0,08 in
Tableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm
3)
cc (cm3)
l (litre)
l (litre)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2

°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)

°F
F_4km.book Page 5 Tuesday, August 28, 2001 10:41 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9
Numéros d’identification ............................................................................... 9-1
Numéro d’identification de la clé .................................................................. 9-1
Numéro d’identification du véhicule ............................................................. 9-1
Étiquette des codes du modèle ...................................................................... 9-2
F_4km.book Page 1 Tuesday, August 28, 2001 10:41 AM

9-1
9
FAU01039
9-RENSEIGNEMENTS COMPLÉMENTAIRES
FAU02944
Numéros d’identification Inscrire le numéro d’identification de la clé, le
numéro d’identification du véhicule et les codes
figurant sur l’étiquette du modèle aux emplace-
ments prévus, pour référence lors de la com-
mande de pièces de rechange auprès d’un con-
cessionnaire Yamaha ou en cas de vol du
véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA
CLÉ :CA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE :CA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :CA-01FFAU01041
Numéro d’identification de la clé Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce numéro à
l’endroit prévu et s’y référer lors de la com-
mande d’une nouvelle clé.
FAU01043
Numéro d’identification du véhicule Le numéro d’identification du véhicule est poin-
çonné sur le tube de direction. Inscrire ce nu-
méro à l’endroit prévu.N.B.:_ Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est requis
lors de son immatriculation. _
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
F_4km.book Page 1 Tuesday, August 28, 2001 10:41 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU01050
Étiquette des codes du modèle L’étiquette des codes du modèle est collée sur le
cadre, sous la selle. (Voir les explications relati-
ves à la dépose et à la mise en place de la selle à
la page 3-11.) Inscrire les renseignements repris
sur cette étiquette dans l’espace prévu à cet ef-
fet. Ces renseignements seront nécessaires lors
de la commande de pièces de rechange auprès
d’un concessionnaire Yamaha. 1.Étiquette des codes du modèle
F_4km.book Page 2 Tuesday, August 28, 2001 10:41 AM

INDEXAAccroche-casque............................................. 3-12
Alarme antivol .................................................. 3-5
Amortisseur, réglage....................................... 3-14
Ampoule de clignotant, remplacement .......... 6-32
Ampoule de phare, remplacement.................. 6-31
Ampoule du feu arrière/stop, remplacement.. 6-32
Appel de phare, contacteur ............................... 3-6
Avertisseur, contacteur ..................................... 3-6BBagages, supports de sangle de fixation ........ 3-15
Batterie ............................................................ 6-29
Béquille latérale .............................................. 3-15
Béquilles latérale et centrale,
contrôle et lubrification ................................ 6-25
Bougies, contrôle .............................................. 6-7CCâble des gaz, réglage du jeu ......................... 6-16
Câbles, contrôle et lubrification ..................... 6-24
Caches, dépose et repose .................................. 6-5
Caractéristiques................................................. 8-1
Carburant .......................................................... 3-9
Carburant, économies ....................................... 5-4
Carburant, témoin du niveau ............................ 3-2
Carburateurs, réglage ...................................... 6-15
Changement de vitesse (Suisse uniquement) ... 5-4
Clé de contact, numéro d’identification ........... 9-1
Clignotants, contacteur ..................................... 3-6
Clignotants, témoins ......................................... 3-2
Codes du modèle .............................................. 9-2
Combinés de contacteurs .................................. 3-6
Compartiment de rangement .......................... 3-13
Compte-tours .................................................... 3-4
Compteur de vitesse ......................................... 3-3
Contacteur à clé/antivol.................................... 3-1
Contrôles avant utilisation................................ 4-1
Conversion des unités ...................................... 8-5
Coupe-circuit d’allumage, système................ 3-16
Coupe-circuit du moteur .................................. 3-7DDémarrage du moteur....................................... 5-1
Démarrage, moteur chaud ................................ 5-3
Démarreur, contacteur ...................................... 3-7
Dépannages .................................................... 6-37
Description ....................................................... 2-1
Direction, contrôle .......................................... 6-27EÉclairage, contacteur ........................................ 3-7
Embrayage, levier............................................. 3-7
Embrayage, réglage de la garde du levier ...... 6-20
Entretiens et graissages périodiques ................ 6-2FFeu de route, témoin ......................................... 3-3
Feu stop, réglage du contacteur...................... 6-21
Feux de détresse, contacteur ............................ 3-6
Filtre à air, nettoyage de l’élément................. 6-13
Fourche, contrôle ............................................ 6-27
Fourche, réglage ............................................. 3-13
Frein, levier....................................................... 3-8
Frein, pédale ..................................................... 3-8
Frein, réglage de position de la pédale........... 6-21
Fusibles, remplacement .................................. 6-30
HHuile de couple conique arrière ...................... 6-11
Huile moteur et cartouche du filtre ................... 6-8
Huile moteur, témoin du niveau ....................... 3-3IInverseur feu de route/feu de croisement ......... 3-6JJauge de niveau de carburant ............................ 3-5LLeviers de frein et d’embrayage,
contrôle et lubrification ................................ 6-25
Liquide de frein, changement ......................... 6-24
Liquide de frein, contrôle du niveau............... 6-23MMontre ............................................................... 3-5NNuméros d’identification .................................. 9-1PPannes, diagnostics ......................................... 6-38
Pannes, dispositif de détection.......................... 3-4
Pédale de frein et sélecteur,
contrôle et lubrification ................................ 6-25
Plaquettes de frein, contrôle............................ 6-22
Pneus ............................................................... 6-17
Poignée et câble des gaz,
contrôle et lubrification ................................ 6-24
Point mort, témoin ............................................ 3-3RRalenti du moteur, réglage .............................. 6-15
F_4km.book Page 1 Tuesday, August 28, 2001 10:41 AM

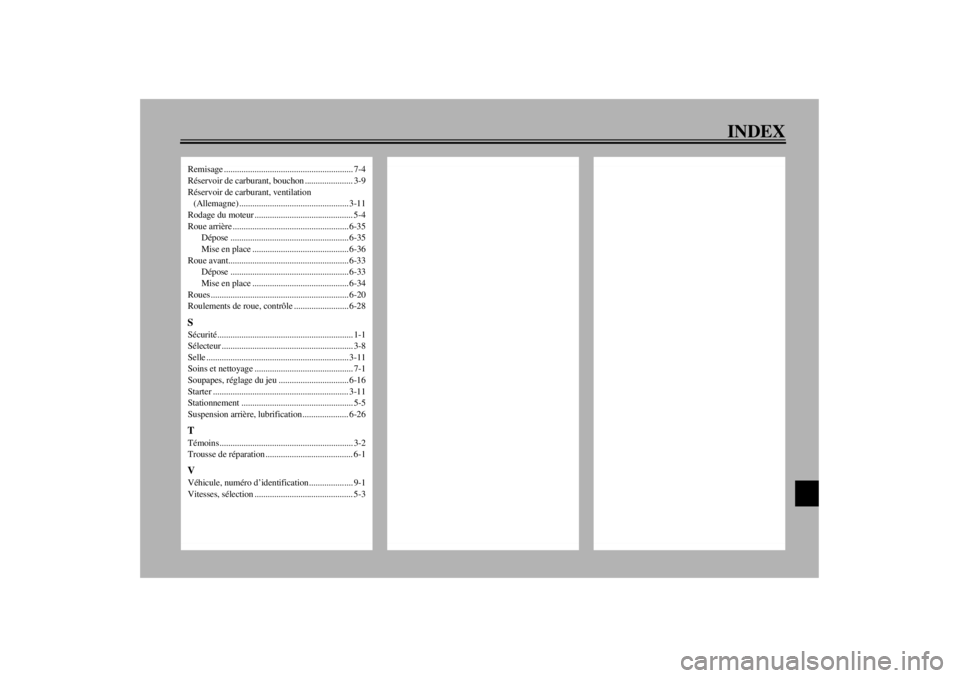

INDEX
Remisage ........................................................... 7-4
Réservoir de carburant, bouchon ...................... 3-9
Réservoir de carburant, ventilation
(Allemagne) .................................................. 3-11
Rodage du moteur ............................................. 5-4
Roue arrière ..................................................... 6-35
Dépose ...................................................... 6-35
Mise en place ............................................ 6-36
Roue avant....................................................... 6-33
Dépose ...................................................... 6-33
Mise en place ............................................ 6-34
Roues ............................................................... 6-20
Roulements de roue, contrôle ......................... 6-28SSécurité.............................................................. 1-1
Sélecteur ............................................................ 3-8
Selle ................................................................. 3-11
Soins et nettoyage ............................................. 7-1
Soupapes, réglage du jeu ................................ 6-16
Starter .............................................................. 3-11
Stationnement ................................................... 5-5
Suspension arrière, lubrification ..................... 6-26TTémoins............................................................. 3-2
Trousse de réparation ........................................ 6-1VVéhicule, numéro d’identification .................... 9-1
Vitesses, sélection ............................................. 5-3
F_4km.book Page 2 Tuesday, August 28, 2001 10:41 AM

E_5GK_Consumer.fm Page 11 Wednesday, June 13, 2001 1:03 PM
