Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU00424
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.l
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
l
Den Choke so früh wie möglich ab-
schalten.
l
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
l
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
l
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor darf während der ersten
1.600 km nicht zu stark beansprucht wer-
den, da verschiedene Bauteile während
dieser Einfahrzeit auf das korrekte Be-
triebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
GAU03749*
0–1.000 km
Dauerdrehzahlen über 4.000 U/min vermei-
den.
1.000–1.600 km
Dauerdrehzahlen über 5.000 U/min vermei-
den.
GC000052*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln. _Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000053
ACHTUNG:_ l
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
l
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort
vom YAMAHA-Händler überprüfen
lassen.
_
G_5ea.book Page 4 Wednesday, October 4, 2000 4:57 PM
Page 42 of 100
Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU00460
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
GW000058
WARNUNG
_ l
Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.
l
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
_G_5ea.book Page 5 Wednesday, October 4, 2000 4:57 PM
Page 43 of 100
Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Abdeckung abnehmen und montieren ................. 6-5
Zündkerzen prüfen ............................................... 6-6
Motoröl und Ölfilter .............................................. 6-7
Luftfiltereinsatz reinigen ..................................... 6-11
Vergaser einstellen ............................................ 6-12
Leerlaufdrehzahl einstellen ................................ 6-13
Gaszugspiel einstellen ....................................... 6-13
Ventilspiel einstellen .......................................... 6-14
Reifen prüfen ..................................................... 6-14
Räder ................................................................. 6-17
Fußbremshebel-Position einstellen .................... 6-17
Hinterrad-Bremslichtschalter einstellen ............. 6-18
Bremsbeläge prüfen .......................................... 6-19
Bremsflüssigkeitsstand prüfen ........................... 6-19
Bremsflüssigkeit wechseln ................................. 6-20
Antriebsketten-Durchhang ................................. 6-21
Antriebskette schmieren .................................... 6-22
Bowdenzüge prüfen und schmieren .................. 6-23Gaszug und -drehgriff prüfen und schmieren .... 6-23
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-24
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-24
Haupt- und Seitenständer prüfen und
schmieren ....................................................... 6-25
Teleskopgabel prüfen ........................................ 6-25
Lenkung prüfen ................................................. 6-26
Radlager prüfen und warten ............................. 6-27
Batterie warten .................................................. 6-27
Sicherung wechseln .......................................... 6-29
Scheinwerferlampe auswechseln ...................... 6-29
Rücklicht-/Bremslichtlampe auswechseln ......... 6-31
Blinkerlampe auswechseln ................................ 6-31
Vorderrad .......................................................... 6-32
Hinterrad ........................................................... 6-34
Fehlersuche ...................................................... 6-36
Fehlersuchdiagramm ........................................ 6-37
G_5ea.book Page 1 Wednesday, October 4, 2000 4:57 PM
Page 44 of 100
6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb ange-
sehen werden. Je nach Wetterbedingun-
gen, Belastung und Einsatzgebiet können
in Abweichung des regelmäßigen War-
tungsplans kürzere Intervalle notwendig
werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU03758

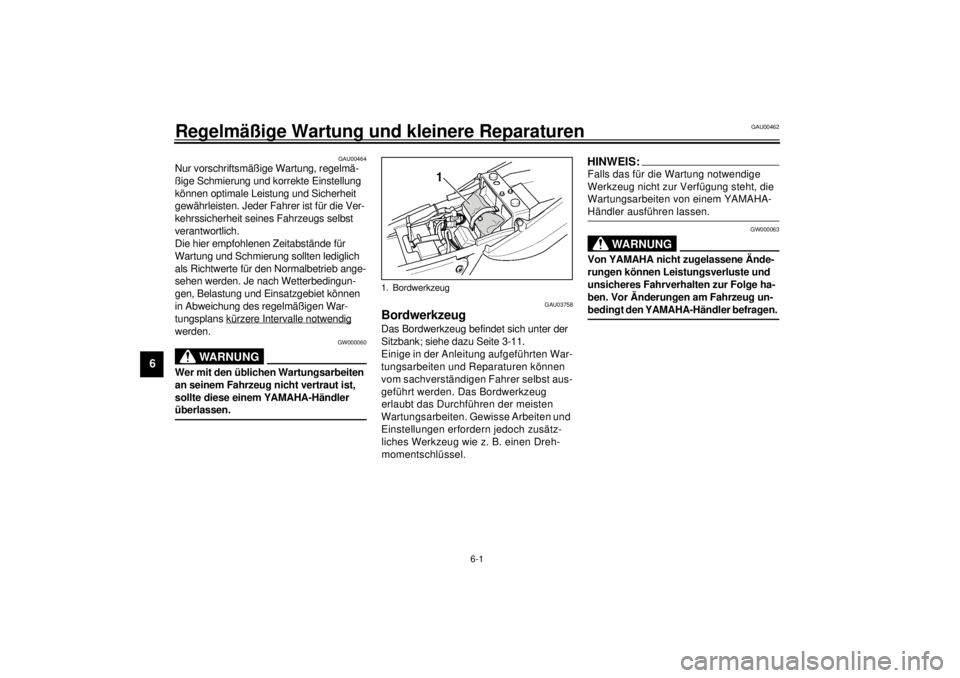

Bordwerkzeug Das Bordwerkzeug befindet sich unter der
Sitzbank; siehe dazu Seite 3-11.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug
erlaubt das Durchführen der meisten
Wartungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätz-
liches Werkzeug wie z. B. einen Dreh-
momentschlüssel.
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt den YAMAHA-Händler befragen. _
1. Bordwerkzeug
G_5ea.book Page 1 Wednesday, October 4, 2000 4:57 PM
Page 45 of 100
Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_ l
Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.
l
Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.
l
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_
CP-03GNr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
1
*Kraftstoffleitung• Kraftstoffschläuche und Unterdruckschlauch auf Rißbildung
und Beschädigung prüfen.ÖÖÖÖ Ö
2*Kraftstoffilter• Zustand prüfen.ÖÖ
3 Zündkerzen• Zustand prüfen.
• Reinigen und Elektrodenabstand einstellen.ÖÖ
• Erneuern.ÖÖ
4*Ventilspiel• Kontrollieren.
• Einstellen.Alle 20.000 km
5 Luftfiltereinsatz• Reinigen.ÖÖ
• Erneuern.ÖÖ
6*Kupplung• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.) ÖÖÖÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.) ÖÖÖÖÖ Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
8*Hinterradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.)ÖÖÖÖÖ Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
G_5ea.book Page 2 Wednesday, October 4, 2000 4:57 PM
Page 46 of 100
Regelmäßige Wartung und kleinere Reparaturen
6-3
6
9
*Bremsschläuche• Auf Rißbildung und Beschädigung prüfen.ÖÖÖÖ Ö
• Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
10*Räder• Auf Schlag und Beschädigung prüfen.ÖÖÖÖ
11*Reifen• Auf Beschädigung prüfen und Profiltiefe kontrollieren.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.ÖÖÖÖ
12*Radlager• Auf Schwergängigkeit und Beschädigung prüfen.ÖÖÖÖ
13*Schwingenlager• Funktion und Spiel kontrollieren.ÖÖÖÖ
• Mit Molybdändisulfidfett schmieren. Alle 50.000 km
14 Antriebskette• Kettendurchhang kontrollieren.
• Sicherstellen, daß das Hinterrad korrekt ausgerichtet ist.
• Reinigen und schmieren.Alle 1.000 km sowie nach jeder Fahrzeugwäsche
und Fahrt im Regen
15*Lenkkopflager• Auf Schwergängigkeit prüfen und Spiel kontrollieren.ÖÖÖÖÖ
• Mit Lithiumseifenfett schmieren. Alle 20.000 km
16*Schraubverbindungen
am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.ÖÖÖÖ Ö
17Haupt- und Seitenständer-
Klappmechanismen• Funktion prüfen.
• Schmieren.ÖÖÖÖ Ö
18*Seitenständerschalter• Funktion prüfen.ÖÖÖÖÖ Ö
19*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.ÖÖÖÖ
20*Federbeine• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.ÖÖÖÖ
21*Vergaser• Kaltstarteinrichtung kontrollieren.
• Leerlaufdrehzahl und Synchronisation einstellen.ÖÖÖÖÖ Ö
22 Motoröl• Wechseln.ÖÖÖÖÖ Ö
23 Ölfiltereinsatz• Erneuern.ÖÖÖ Nr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
G_5ea.book Page 3 Wednesday, October 4, 2000 4:57 PM
Page 47 of 100
Regelmäßige Wartung und kleinere Reparaturen
6-4
6
GAU03058
HINWEIS:_ l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Brems-/Kupplungsanlagen und -flüssigkeit:
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile der Hauptbremszylinder und Bremssattel sowie der Kupplungsgeber- und -nehmerzylinder
erneuern und die Flüssigkeit wechseln.
• Die Brems- und Kupplungsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_24
*Bremslichtschalter vorn
und hinten• Funktion prüfen.ÖÖÖÖÖ Ö
25Bewegliche Teile und
Seilzüge• Schmieren.ÖÖÖÖ Ö
26*Beleuchtung, Warn-/
Kontrolleuchten und
Schalter• Funktion prüfen.
• Scheinwerfer einstellen.ÖÖÖÖÖ Ö Nr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
G_5ea.book Page 4 Wednesday, October 4, 2000 4:57 PM
Page 48 of 100
Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01777
Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muß für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
den nachfolgenden Abschnitt zurückgegrif-
fen werden.
GAU01551

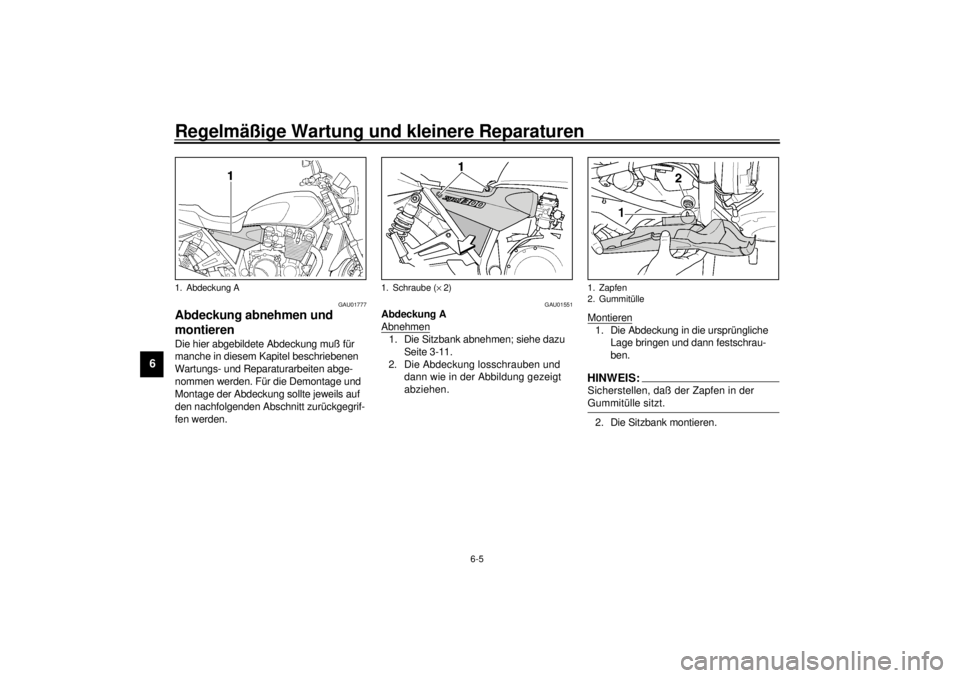

Abdeckung A
Abnehmen1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Die Abdeckung losschrauben und
dann wie in der Abbildung gezeigt
abziehen.Montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.HINWEIS:_ Sicherstellen, daß der Zapfen in der
Gummitülle sitzt. _2. Die Sitzbank montieren.
1. Abdeckung A
1. Schraube (´ 2)
1. Zapfen
2. Gummitülle
G_5ea.book Page 5 Wednesday, October 4, 2000 4:57 PM
Page 49 of 100
Regelmäßige Wartung und kleinere Reparaturen
6-6
6
GAU03329
Zündkerzen prüfen Eine ordnungsgemäße Funktion des
Motors wird wesentlich von Funktion und
Zustand der Zündkerzen mitbestimmt. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) heraus-
genommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.2. Die Zündkerze, wie in der Abbildung
gezeigt, mit dem Zündkerzenschlüs-
sel (Bordwerkzeug) herausschrauben.
Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:_ Weisen einzelne oder sämtliche Zünd-
kerzen eine stark abweichende Färbung
auf, sollte die Funktion des Motors vom
YAMAHA-Händler überprüft werden. _3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zündkerze
DPR8EA-9 (NGK) oder
X24EPR-U9 (DENSO)
G_5ea.book Page 6 Wednesday, October 4, 2000 4:57 PM
Page 50 of 100
Regelmäßige Wartung und kleinere Reparaturen
6-7
6
Zündkerze montieren
1. Den Elektrodenabstand mit einer Füh-
lerlehre messen und ggf. korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS:_ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden. _4. Den Zündkerzenstecker aufsetzen.
GAU03759
Motoröl und Ölfilter Der Motorölstand sollte vor Fahrtbeginn
geprüft werden. Außerdem müssen in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) das Motoröl und der Ölfiltereinsatz
gewechselt werden.
Ölstand prüfen
1. Das Motorrad auf den Hauptständer
stellen.HINWEIS:_ Sicherstellen, daß das Fahrzeug bei der
Ölstandkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite
führt bereits zu falschem Meßergebnis. _2. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
a. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand
0,8–0,9 mm
Anzugsmoment
Zündkerze
17,5 Nm (1,75 m·kg)
G_5ea.book Page 7 Wednesday, October 4, 2000 4:57 PM
