MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
3. Espere unos minutos para que el aceite se
asiente y seguidamente observe el nivel
por la mirilla de control situada en el lado
inferior derecho del cárter.NOTA:_ El aceite del motor debe situarse entre las mar-
cas de nivel máximo y mínimo. _4. Si el aceite del motor se encuentra por de-
bajo de la marca de nivel mínimo, añada
una cantidad suficiente de aceite del tipo
recomendado hasta que alcance el nivel
correcto.Para cambiar el aceite del motor (con o sin
sustitución del filtro de aceite)
1. Arranque el motor, caliéntelo durante al-
gunos minutos y luego párelo.
2. Coloque una bandeja debajo del motor
para recoger el aceite usado.
3. Retire el tapón de llenado del aceite del
motor y el tornillo de drenaje para vaciar
el aceite del cárter.
NOTA:_ Omita los pasos 4–8 si no va a cambiar el filtro
de aceite._4. Quite el tornillo de drenaje del filtro de
aceite para vaciar el aceite del filtro.
5. Desmonte la cubierta del filtro de aceite
quitando el tornillo.

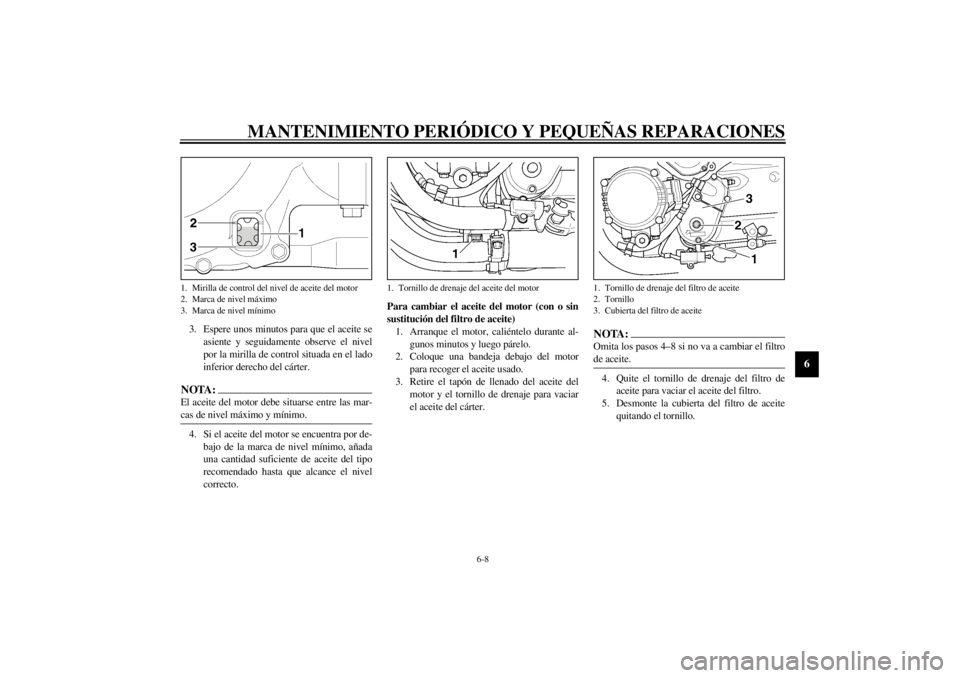

1. Mirilla de control del nivel de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tornillo de drenaje del aceite del motor
1. Tornillo de drenaje del filtro de aceite
2. Tornillo
3. Cubierta del filtro de aceite
S_5ea.book Page 8 Thursday, October 12, 2000 6:48 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
6. Desmonte y cambie el filtro de aceite y la
junta tórica.7. Monte la cubierta del filtro de aceite ali-
neando la protuberancia de la cubierta con
la ranura del cárter, colocando el tornillo y
seguidamente apretándolo con el par espe-
cificado.
NOTA:_ Verifique que la junta tórica quede bien asenta-
da. _
8. Coloque el tornillo de drenaje del filtro de
aceite y apriételo con el par especificado.
9. Coloque el tornillo de drenaje del aceite
del motor y apriételo con el par especifica-
do.
10. Añada la cantidad especificada del aceite
de motor recomendado y seguidamente
coloque y apriete el tapón de llenado de
aceite.
1. Filtro de aceite
2. Junta tórica (´ 2)
1. Protuberancia
2. Ranura
Par de apriete:
Tornillo de la cubierta del filtro de aceite:
15 Nm (1,5 m·kg)
Par de apriete:
Tornillo de drenaje del filtro de aceite:
7 Nm (0,7 m·kg)
Par de apriete:
Tornillo de drenaje del aceite del motor:
43 Nm (4,3 m·kg)
S_5ea.book Page 9 Thursday, October 12, 2000 6:48 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
SC000066
ATENCION:_ l
Para evitar que el embrague patine
(puesto que el aceite del motor también
lubrica el embrague), no mezcle ningún
aditivo químico con el aceite.
l
Asegúrese de que no penetre ningún
material extraño en el cárter.
_11. Arranque el motor y déjelo al ralentí du-
rante algunos minutos mientras comprue-
ba si existe alguna fuga de aceite. Si pierde
aceite pare inmediatamente el motor y
averigüe la causa.
NOTA:_ Si el nivel de aceite es suficiente, la luz de ad-
vertencia del nivel de aceite del motor debe apa-
garse después de arrancar el motor. _
SC000067
ATENCION:_ Si la luz de aviso de nivel de aceite parpadea o
permanece encendida, pare inmediatamente
el motor y haga revisar el vehículo en un con-
cesionario Yamaha. _12. Pare el motor, compruebe el nivel de acei-
te y corríjalo según sea necesario. Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
3,0 L
Con sustitución del filtro de aceite:
3,35 L
Cantidad total (motor en seco):
4,2 L
S_5ea.book Page 10 Thursday, October 12, 2000 6:48 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6
SAU01755
Limpieza del filtro de aire Debe limpiar el filtro de aire según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Limpie el filtro de
aire con mayor frecuencia si utiliza el vehículo
en lugares especialmente húmedos o polvorien-
tos.
1. Desmonte el asiento. (Véanse en la
página 3-11 las instrucciones para des-
montar y montar el asiento.)
2. Desmonte el panel A. (Véanse en la
página 6-5 las instrucciones para desmon-
tar y montar el panel.)
3. Mientras levanta los cables como se mues-
tra, desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.4. Extraiga el filtro de aire. 5. Golpee ligeramente el filtro de aire para
eliminar la mayor parte del polvo y la su-
ciedad y, seguidamente, elimine el resto
con aire comprimido como se muestra. Si
el filtro de aire está dañado cámbielo.
6. Introduzca el filtro de aire en su caja.1. Cubierta de la caja del filtro de aire
2. Tornillo (´ 4)
1. Filtro de aire
S_5ea.book Page 11 Thursday, October 12, 2000 6:48 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
SC000082
ATENCION:_ l
Verifique que el filtro de aire esté co-
rrectamente asentado en la caja del fil-
tro de aire.
l
El motor no se debe utilizar nunca sin el
filtro de aire montado; de lo contrario,
el o los pistones y/o cilindros pueden
desgastarse excesivamente.
_7. Mientras levanta los cables como se mues-
tra, monte la cubierta de la caja del filtro
de aire colocando los tornillos.
8. Monte el panel.
SAU00630
Ajuste de los carburadores Los carburadores son partes importantes del
motor y requieren un ajuste muy sofisticado. Por
lo tanto, la mayor parte de los ajustes del carbu-
rador debe realizarlos un concesionario Yamaha
que dispone de los conocimientos y experiencia
profesional necesarios. No obstante, el propieta-
rio puede realizar el ajuste que se describe en el
apartado siguiente como parte del mantenimien-
to rutinario.
SC000095
ATENCION:_ Los carburadores han sido ajustados y pro-
bados exhaustivamente en la fábrica
Yamaha. La modificación de estos ajustes sin
los conocimientos técnicos suficientes puede
provocar una disminución de las prestacio-
nes o averías en el motor. _
S_5ea.book Page 12 Thursday, October 12, 2000 6:48 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6
SAU00632
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación
y según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
1. Arranque el motor y caliéntelo durante al-
gunos minutos a 1.000–2.000 r/min mien-
tras lo acelera ocasionalmente a 4.000–
5.000 r/min.NOTA:_ El motor está caliente cuando responde rápida-
mente al acelerador. _
2. Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado gi-
rando el tornillo de tope del acelerador.
Para subir el ralentí del motor gire el torni-
llo en la dirección
a. Para bajar el ralentí
del motor gire el tornillo en la dirección
b.NOTA:_ Si no consigue obtener el ralentí especificado
con el procedimiento descrito, acuda a un con-
cesionario Yamaha para efectuar el ajuste. _
SAU00635
Ajuste del juego libre del cable del
acelerador El juego libre del cable del acelerador debe me-
dir 3–5 mm en el puño del acelerador. Comprue-
be periódicamente el juego libre del cable del
acelerador y, si es necesario, hágalo ajustar en
un concesionario Yamaha.
1. Tornillo de tope del acelerador
Ralentí del motor:
1.000–1.100 r/min
a. Juego libre del cable del acelerador
S_5ea.book Page 13 Thursday, October 12, 2000 6:48 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
6
SAU00637
Ajuste de la holgura de las válvulas La holgura de las válvulas se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina y/o el motor produce rui-
dos. Para evitarlo, un concesionario Yamaha
debe ajustar la holgura de las válvulas según los
intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.
SAU00658
Neumáticos Para asegurar unas prestaciones óptimas, la du-
rabilidad y el funcionamiento seguro de la mo-
tocicleta, tome nota de los puntos siguientes
relativos a los neumáticos especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los neu-
máticos antes de cada utilización y, si es necesa-
rio, ajustarla.
SW000082
ADVERTENCIA
_ l
La presión de los neumáticos debe com-
probarse y ajustarse con los neumáticos
en frío (es decir, cuando la temperatura
de los neumáticos sea igual a la tempe-
ratura ambiente).
l
La presión de los neumáticos debe ajus-
tarse en función de la velocidad, el peso
total del conductor, el pasajero, la carga
y los accesorios homologados para este
modelo.
_
CE-01S
CE-07S
Presión de aire neumáticos
(media con los neumáticos frío)
Carga* Delantero Trasero
Hasta 90 kg250 kPa
(2,50 kg/cm
2,
2,50 bar)250 kPa
(2,50 kg/cm
2,
2,50 bar)
90 kg–máxima250 kPa
(2,50 kg/cm
2,
2,50 bar)290 kPa
(2,90 kg/cm
2,
2,90 bar)
Conducción a alta
velocidad250 kPa
(2,50 kg/cm
2,
2,50 bar)290 kPa
(2,90 kg/cm
2,
2,90 bar)
Carga máxima* 207 kg
* Peso total del conductor, el pasajero, el equipaje y los
accesorios
S_5ea.book Page 14 Thursday, October 12, 2000 6:48 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6
SWA00012
ADVERTENCIA
_ La carga influye enormemente en las carac-
terísticas de manejabilidad, frenada, presta-
ciones y seguridad de la motocicleta; por lo
tanto, debe tener en cuenta las precauciones
siguientes. l
¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de la
motocicleta puede provocar daños en
los neumáticos, pérdida de control o un
accidente grave. Asegúrese de que el
peso total del conductor, la carga y los
accesorios no sobrepase la carga máxi-
ma especificada para el vehículo.
l
No transporte objetos sueltos que pue-
dan desplazarse durante la marcha.
l
Sujete bien los objetos más pesados cer-
ca del centro de la motocicleta y distri-
buya el peso uniformemente en ambos
lados.
l
Ajuste la suspensión y la presión de aire
de los neumáticos en función de la car-
ga.
l
Compruebe el estado y la presión de
aire de los neumáticos antes de cada uti-
lización.
_
Revisión de los neumáticos
Debe comprobar los neumáticos antes de cada
utilización. Si la profundidad del dibujo de la
banda de rodadura del neumático en el centro al-
canza el límite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neumáti-
co inmediatamente en un concesionario
Yamaha.CE-08SNOTA:_ Los límites de la profundidad del dibujo de la
banda de rodadura del neumático pueden variar
de un país a otro. Cumpla siempre las normati-
vas locales._1. Flanco del neumático
a. Profundidad del dibujo de la banda de rodadura del
neumáticoDesgaste minimo de rodadura
(delantero y trasero)1,6 mm
S_5ea.book Page 15 Thursday, October 12, 2000 6:48 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
SW000079
ADVERTENCIA
_ l
Si los neumáticos están excesivamente
gastados, hágalos cambiar en un conce-
sionario Yamaha. Además de ser ilegal,
el uso de la motocicleta con unos neu-
máticos excesivamente gastados reduce
la estabilidad y puede provocar la pér-
dida del control.
l
La sustitución de toda pieza relaciona-
da con las ruedas y los frenos, incluidos
los neumáticos, debe confiarse a un con-
cesionario Yamaha que dispone de los
conocimientos y experiencia profesional
necesarios.
_
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas de
aleación y neumáticos sin cámara con válvulas.
SW000080
ADVERTENCIA
_ l
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario no pueden garantizarse las
características de manejabilidad de la
motocicleta.
l
Después de realizar pruebas exhausti-
vas, Yamaha Motor Co., Ltd. sólo ha
homologado para este modelo los neu-
máticos que se relacionan a continua-
ción.
l
Verifique siempre que los tapones de las
válvulas estén bien colocados a fin de
evitar fugas de la presión de aire.
l
Utilice únicamente los tapones y núcleos
de válvula relacionados a continuación
a fin de evitar que los neumáticos se
desinflen durante la marcha a alta velo-
cidad.
_CE-10S
CE-14S
1. Válvula de aire del neumático
2. Núcleo de válvula
3. Tapa de válvula con junta
DELANTERO
Fabricante Tamaño Modelo
Dunlop 120/70ZR17 (58W) D207F
Bridgestone 120/70ZR17 (58W) BT57F
Michelin 120/70ZR17 (58W) MACADAM90X
TRASERO
Fabricante Tamaño Modelo
Dunlop 180/55ZR17 (73W) D207
Bridgestone 180/55ZR17 (73W) BT57R
Michelin 180/55ZR17 (73W) MACADAM90X
DELANTERO Y TRASERO
Válvula de aire del
neumáticoTR412
Núcleo de válvula #9000A (original)
S_5ea.book Page 16 Thursday, October 12, 2000 6:48 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6
SAU00684
ADVERTENCIA
_ Esta motocicleta está equipada con neumáti-
cos para velocidades muy altas. Para aprove-
char al máximo estos neumáticos, tome nota
de los puntos siguientes.l
Utilice únicamente los neumáticos de
recambio especificados. Otros neumáti-
cos pueden presentar el riesgo de que se
produzca un reventón a velocidades
muy altas.
l
Hasta que no hayan sido “rodados”, la
adherencia de los neumáticos nuevos
puede ser relativamente baja sobre
ciertas superficies. Por lo tanto, después
de montar un neumático nuevo, antes
de conducir a velocidades muy altas es
aconsejable practicar una conducción
moderada con velocidades de aproxi-
madamente 100 km.
l
Antes de conducir a velocidad alta es
necesario que los neumáticos se hayan
calentado.
l
Ajuste siempre la presión de aire de los
neumáticos en función de las condicio-
nes de utilización.
_
SAU00687
Ruedas Para asegurar unas prestaciones óptimas, la du-
rabilidad y el funcionamiento seguro de la mo-
tocicleta, tome nota de los puntos siguientes
relativos a las ruedas especificadas.l
Antes de cada utilización debe comprobar
si las llantas de las ruedas presentan grie-
tas, dobladuras o deformación. Si observa
algún daño, haga cambiar la rueda en un
concesionario Yamaha. No intente realizar
ni la más mínima reparación en una rueda.
Una rueda deformada o agrietada debe
sustituirse.
l
La rueda se debe equilibrar siempre que se
haya cambiado la llanta o el neumático.
Una rueda no equilibrada puede reducir
las prestaciones, limitar la manejabilidad y
reducir la vida útil del neumático.
l
Conduzca a velocidades moderadas des-
pués de cambiar un neumático, ya que la
superficie de éste debe “rodarse” para de-
sarrollar sus características óptimas.
SAU00712
Ajuste de la posición del pedal de
freno La parte superior del pedal de freno debe encon-
trarse aproximadamente 40 mm por debajo de la
parte superior de la estribera, como se muestra.
Compruebe periódicamente la posición del pe-
dal de freno y, si es necesario, hágala ajustar en
un concesionario Yamaha.a. Distancia entre el pedal de freno y la estribera
S_5ea.book Page 17 Thursday, October 12, 2000 6:48 PM
