YAMAHA XJR 1300 2003 Notices Demploi (in French)

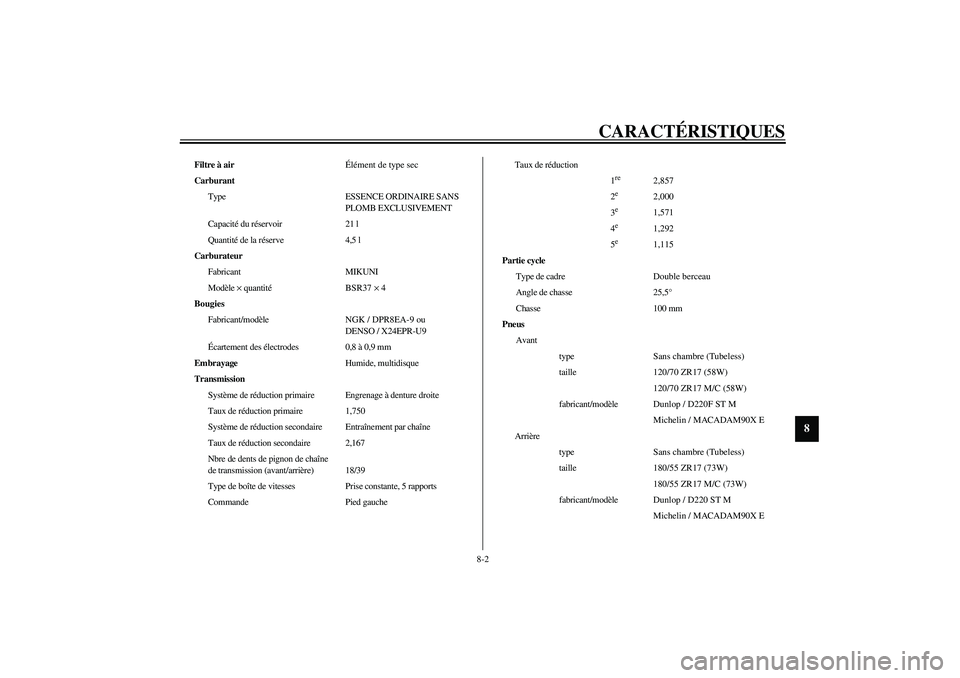

CARACTÉRISTIQUES
8-2
8
Filtre à airÉlément de type sec
Carburant
Type ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir 21 l
Quantité de la réserve 4,5 l
Carburateur
Fabricant MIKUNI
Modèle × quantité BSR37 × 4
Bougies
Fabricant/modèle NGK / DPR8EA-9 ou
DENSO / X24EPR-U9
Écartement des électrodes 0,8 à 0,9 mm
EmbrayageHumide, multidisque
Transmission
Système de réduction primaire Engrenage à denture droite
Taux de réduction primaire 1,750
Système de réduction secondaire Entraînement par chaîne
Taux de réduction secondaire 2,167
Nbre de dents de pignon de chaîne
de transmission (avant/arrière) 18/39
Type de boîte de vitesses Prise constante, 5 rapports
Commande Pied gaucheTaux de réduction
1
re
2,857
2
e
2,000
3
e
1,571
4
e
1,292
5
e
1,115
Partie cycle
Type de cadre Double berceau
Angle de chasse 25,5°
Chasse 100 mm
Pneus
Avant
type Sans chambre (Tubeless)
taille 120/70 ZR17 (58W)
120/70 ZR17 M/C (58W)
fabricant/modèle Dunlop / D220F ST M
Michelin / MACADAM90X E
Arrière
type Sans chambre (Tubeless)
taille 180/55 ZR17 (73W)
180/55 ZR17 M/C (73W)
fabricant/modèle Dunlop / D220 ST M
Michelin / MACADAM90X E
F_5wm_Spec.fm Page 2 Tuesday, July 30, 2002 3:56 PM

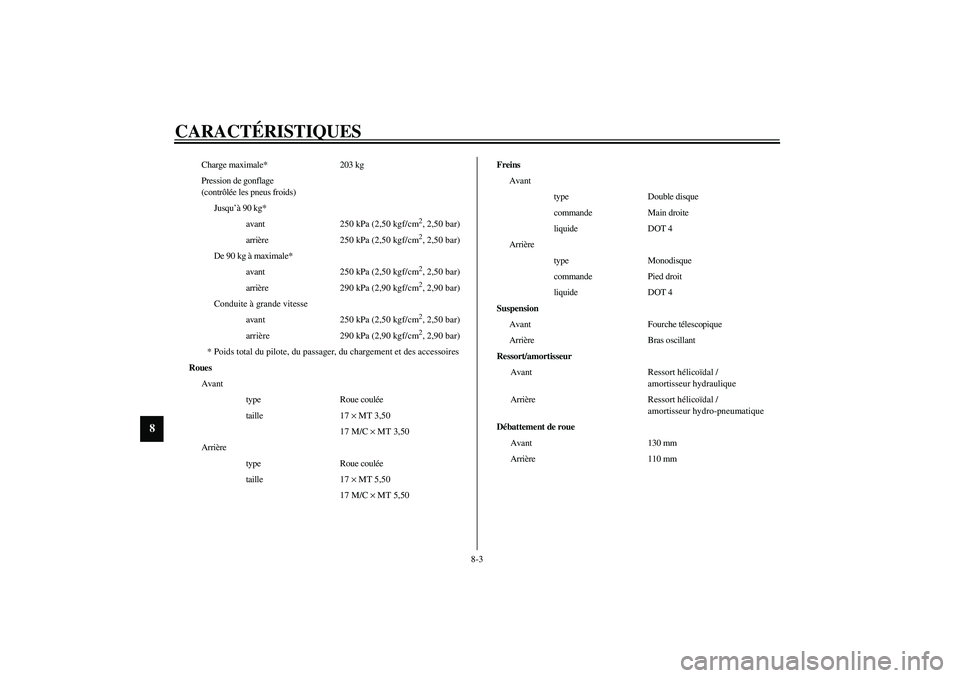

CARACTÉRISTIQUES
8-3
8
Charge maximale* 203 kg
Pression de gonflage
(contrôlée les pneus froids)
Jusqu’à 90 kg*
avant 250 kPa (2,50 kgf/cm
2, 2,50 bar)
arrière 250 kPa (2,50 kgf/cm2, 2,50 bar)
De 90 kg à maximale*
avant 250 kPa (2,50 kgf/cm2, 2,50 bar)
arrière 290 kPa (2,90 kgf/cm2, 2,90 bar)
Conduite à grande vitesse
avant 250 kPa (2,50 kgf/cm2, 2,50 bar)
arrière 290 kPa (2,90 kgf/cm2, 2,90 bar)
* Poids total du pilote, du passager, du chargement et des accessoires
Roues
Avant
type Roue coulée
taille 17 × MT 3,50
17 M/C × MT 3,50
Arrière
type Roue coulée
taille 17 × MT 5,50
17 M/C × MT 5,50Freins
Avant
type Double disque
commande Main droite
liquide DOT 4
Arrière
type Monodisque
commande Pied droit
liquide DOT 4
Suspension
Avant Fourche télescopique
Arrière Bras oscillant
Ressort/amortisseur
Avant Ressort hélicoïdal /
amortisseur hydraulique
Arrière Ressort hélicoïdal /
amortisseur hydro-pneumatique
Débattement de roue
Avant 130 mm
Arrière 110 mm
U5WMF0.book Page 3 Monday, July 29, 2002 1:18 PM

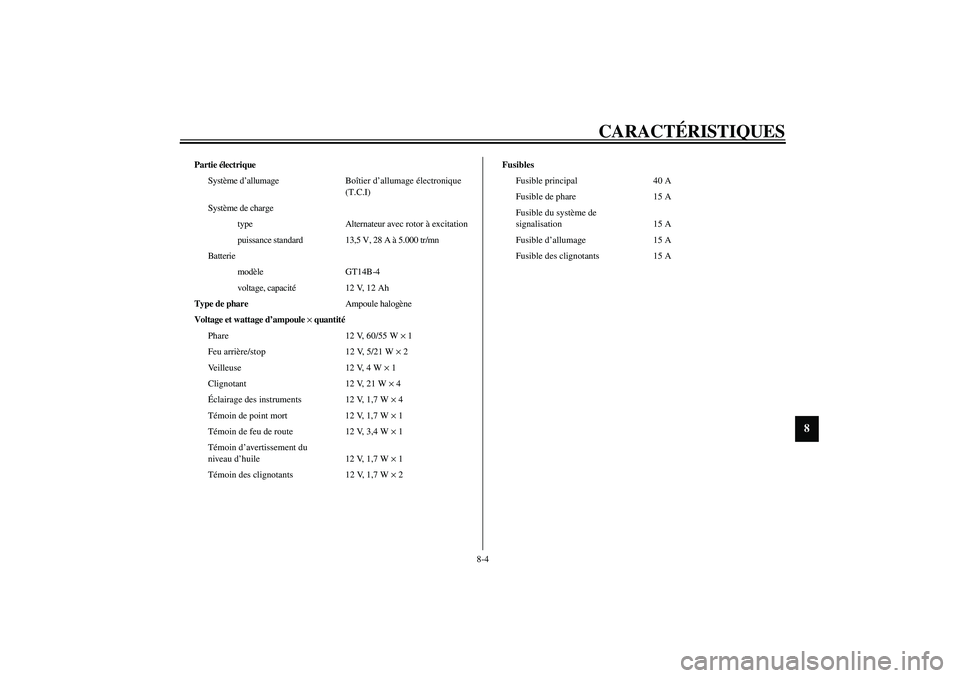

CARACTÉRISTIQUES
8-4
8
CS-
Partie électrique
Système d’allumage Boîtier d’allumage électronique
(T.C.I)
Système de charge
type Alternateur avec rotor à excitation
puissance standard 13,5 V, 28 A à 5.000 tr/mn
Batterie
modèle GT14B-4
voltage, capacité12 V, 12 Ah
Type de phareAmpoule halogène
Voltage et wattage d’ampoule ×
quantité
Phare 12 V, 60/55 W × 1
Feu arrière/stop 12 V, 5/21 W × 2
Veilleuse 12 V, 4 W × 1
Clignotant 12 V, 21 W × 4
Éclairage des instruments 12 V, 1,7 W × 4
Témoin de point mort 12 V, 1,7 W × 1
Témoin de feu de route 12 V, 3,4 W × 1
Témoin d’avertissement du
niveau d’huile 12 V, 1,7 W × 1
Témoin des clignotants 12 V, 1,7 W × 2Fusibles
Fusible principal 40 A
Fusible de phare 15 A
Fusible du système de
signalisation 15 A
Fusible d’allumage 15 A
Fusible des clignotants 15 A
U5WMF0.book Page 4 Monday, July 29, 2002 1:18 PM

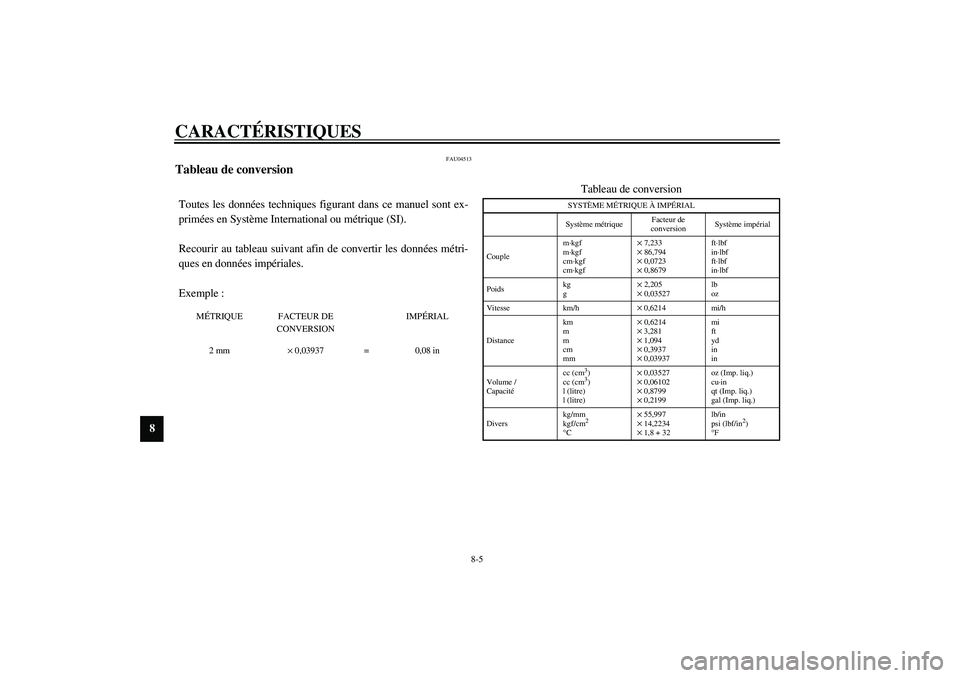

CARACTÉRISTIQUES
8-5
8
FAU04513
Tableau de conversion CS-04FToutes les données techniques figurant dans ce manuel sont ex-
primées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données métri-
ques en données impériales.
Exemple :
MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×
0,03937 = 0,08 in
Tableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm
3)
cc (cm3)
l (litre)
l (litre)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
U5WMF0.book Page 5 Monday, July 29, 2002 1:18 PM

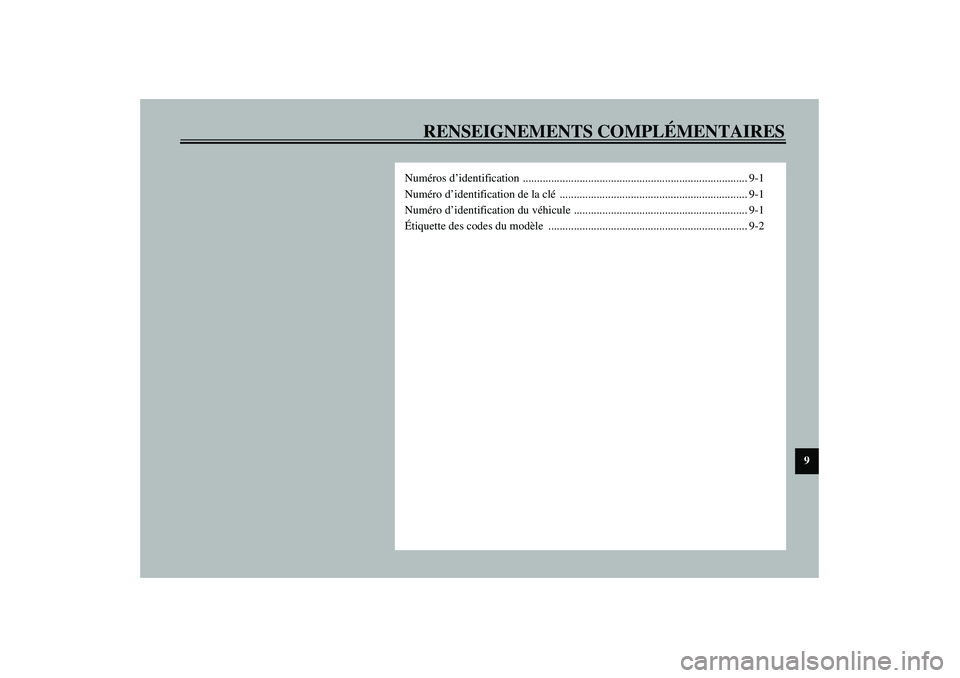

RENSEIGNEMENTS COMPLÉMENTAIRES
9
Numéros d’identification ............................................................................... 9-1
Numéro d’identification de la clé .................................................................. 9-1
Numéro d’identification du véhicule ............................................................. 9-1
Étiquette des codes du modèle ...................................................................... 9-2
U5WMF0.book Page 1 Monday, July 29, 2002 1:18 PM

9-1
9
FAU01039

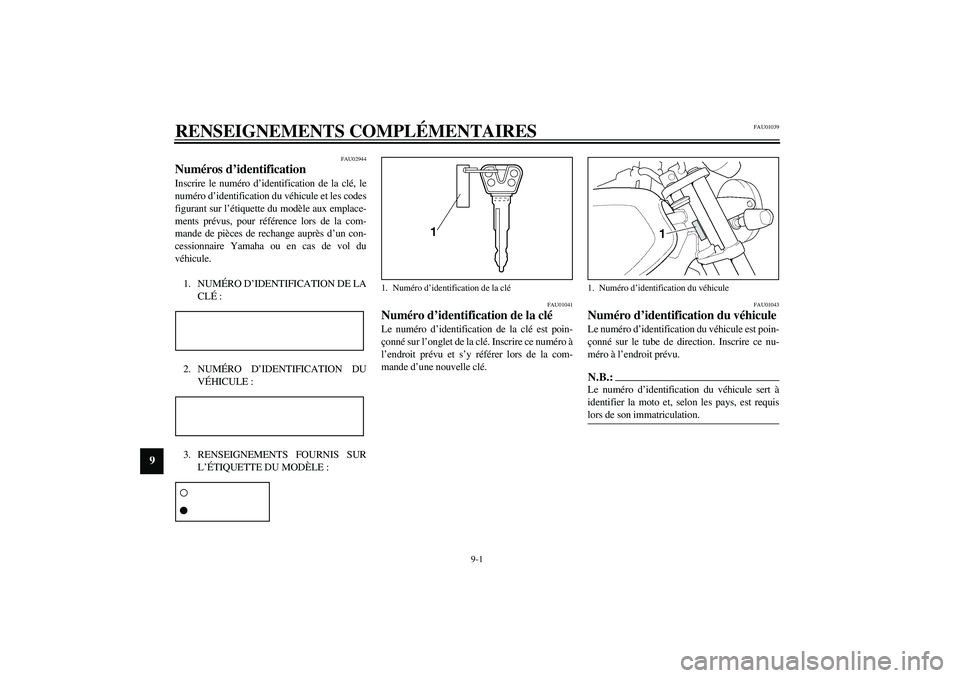

9-RENSEIGNEMENTS COMPLÉMENTAIRES
FAU02944
Numéros d’identification Inscrire le numéro d’identification de la clé, le
numéro d’identification du véhicule et les codes
figurant sur l’étiquette du modèle aux emplace-
ments prévus, pour référence lors de la com-
mande de pièces de rechange auprès d’un con-
cessionnaire Yamaha ou en cas de vol du
véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA
CLÉ :CA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE :CA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :CA-01FFAU01041
Numéro d’identification de la clé Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce numéro à
l’endroit prévu et s’y référer lors de la com-
mande d’une nouvelle clé.
FAU01043
Numéro d’identification du véhicule Le numéro d’identification du véhicule est poin-
çonné sur le tube de direction. Inscrire ce nu-
méro à l’endroit prévu.N.B.:_ Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est requis
lors de son immatriculation. _
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
U5WMF0.book Page 1 Monday, July 29, 2002 1:18 PM

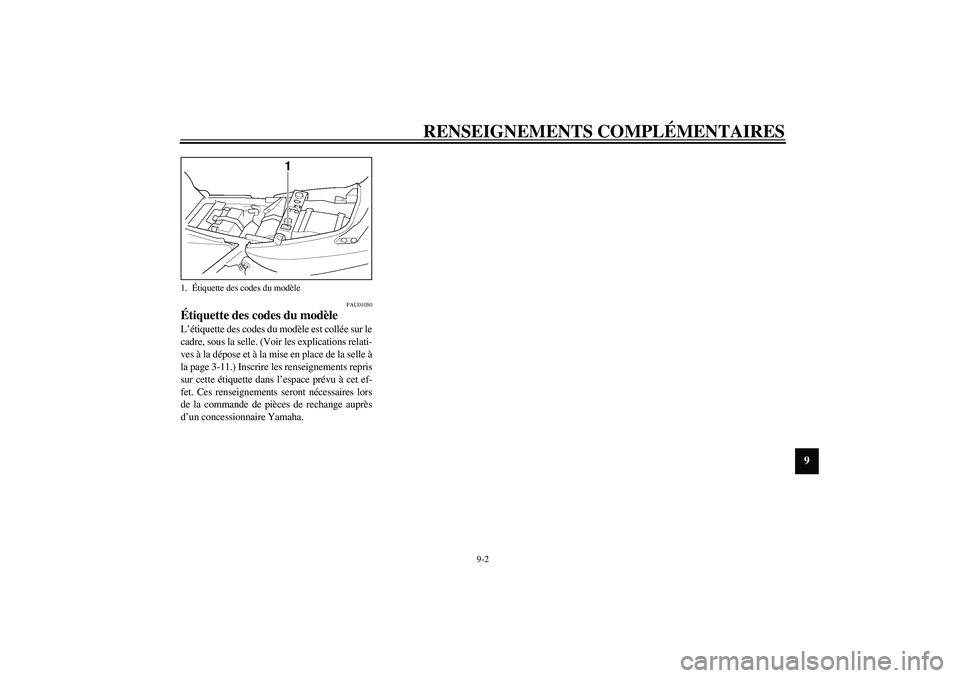

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU01050
Étiquette des codes du modèle L’étiquette des codes du modèle est collée sur le
cadre, sous la selle. (Voir les explications relati-
ves à la dépose et à la mise en place de la selle à
la page 3-11.) Inscrire les renseignements repris
sur cette étiquette dans l’espace prévu à cet ef-
fet. Ces renseignements seront nécessaires lors
de la commande de pièces de rechange auprès
d’un concessionnaire Yamaha. 1.Étiquette des codes du modèle
U5WMF0.book Page 2 Monday, July 29, 2002 1:18 PM

INDEXAAccroche-casque............................................. 3-12
Alarme antivol .................................................. 3-4
Ampoule de clignotant, remplacement .......... 6-31
Ampoule de feu arrière/stop,
remplacement ............................................... 6-31
Ampoule de phare, remplacement.................. 6-30
Appel de phare, contacteur ............................... 3-4
Avertisseur, contacteur ..................................... 3-4BBagages, supports de sangle de
fixation.......................................................... 3-16
Batterie ............................................................ 6-28
Béquille latérale .............................................. 3-17
Béquilles latérale et centrale,
contrôle et lubrification ................................ 6-25
Bougies, contrôle .............................................. 6-6CCâble des gaz, réglage du jeu ......................... 6-13
Câbles, contrôle et lubrification ..................... 6-24
Cache, dépose et repose.................................... 6-5
Caractéristiques................................................. 8-1
Carburant .......................................................... 3-9
Carburant, économies ....................................... 5-4
Carburateurs, réglage ...................................... 6-12
Chaîne de transmission ................................... 6-22
Contrôle de la tension ............................... 6-22
Réglage de la tension................................ 6-23
Chaîne de transmission, lubrification ............. 6-23
Changement de vitesse
(Suisse uniquement) ....................................... 5-3
Clé de contact, numéro d’identification ........... 9-1
Clignotants, contacteur ..................................... 3-4
Clignotants, témoins ......................................... 3-2
Codes du modèle .............................................. 9-2
Combinés de contacteurs ................................. 3-4
Combinés ressort-amortisseur, réglage .......... 3-15
Compartiment de rangement .......................... 3-13
Compte-tours .................................................... 3-3
Compteur de vitesse ......................................... 3-3
Contacteur à clé/antivol.................................... 3-1
Contrôles avant utilisation................................ 4-1
Conversion des unités ...................................... 8-5
Coupe-circuit d’allumage, système................ 3-17
Coupe-circuit du moteur .................................. 3-5DDémarrage, moteur chaud ................................ 5-2
Démarrage, moteur froid .................................. 5-1
Démarreur, contacteur ...................................... 3-5
Dépannages .................................................... 6-36
Description ....................................................... 2-1
Direction, contrôle .......................................... 6-27EÉclairage, contacteur ........................................ 3-5
Embrayage, garde du levier ........................... 6-17
Embrayage, levier............................................. 3-5
Entretiens et graissages périodiques ................ 6-2FFeu de route, témoin ......................................... 3-2
Feu stop, réglage du contacteur...................... 6-19
Feux de détresse, contacteur ............................ 3-4
Filtre à air, nettoyage de l’élément................. 6-11
Fourche, contrôle ............................................ 6-26
Fourche, réglage .............................................. 3-13
Frein, levier ....................................................... 3-7
Frein, pédale ...................................................... 3-7
Frein, réglage de position de la pédale ........... 6-18
Fusibles, remplacement .................................. 6-29HHuile moteur et élément du filtre ...................... 6-7
Huile moteur, témoin du niveau ....................... 3-2IInverseur feu de route/feu de croisement ......... 3-4JJauge de niveau de carburant ............................ 3-3LLeviers de frein et d’embrayage,
contrôle et lubrification ................................ 6-25
Liquide de frein et d’embrayage,
changement ................................................... 6-21
Liquide de frein et d’embrayage,
contrôle du niveau ........................................ 6-20NNuméros d’identification .................................. 9-1PPannes, diagnostics ......................................... 6-37
Pédale de frein et sélecteur, contrôle et
lubrification .................................................. 6-25
Plaquettes de frein, contrôle............................ 6-19
Pneus ............................................................... 6-14
Poignée et câble des gaz, contrôle et
lubrification .................................................. 6-24
Point mort, témoin ............................................ 3-2
U5WMF0.book Page 1 Monday, July 29, 2002 1:18 PM

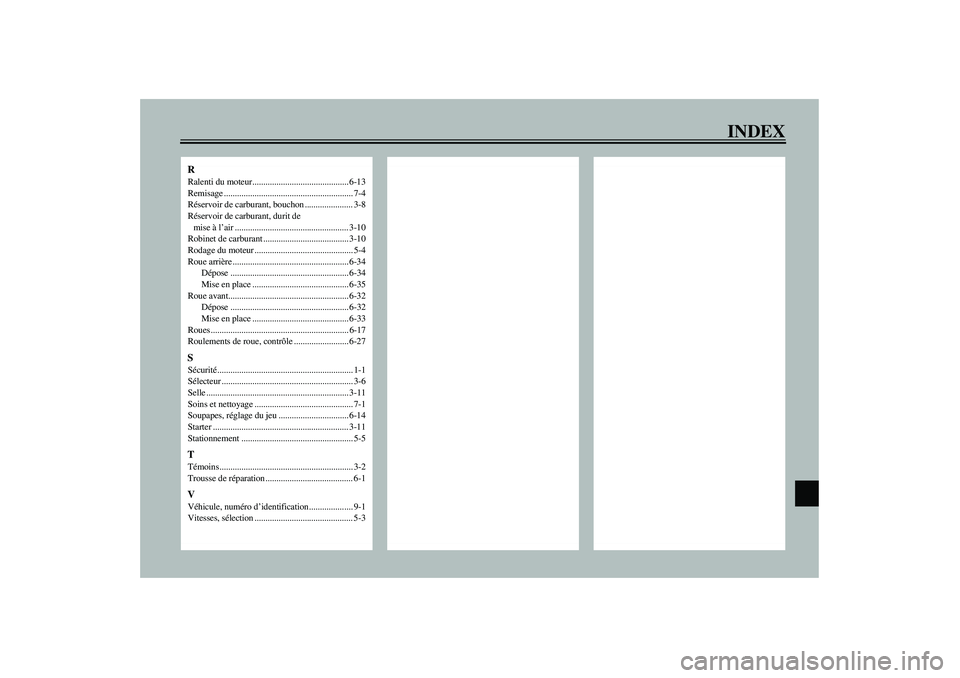

INDEX
RRalenti du moteur............................................ 6-13
Remisage ........................................................... 7-4
Réservoir de carburant, bouchon ...................... 3-8
Réservoir de carburant, durit de
mise à l’air .................................................... 3-10
Robinet de carburant ....................................... 3-10
Rodage du moteur ............................................. 5-4
Roue arrière ..................................................... 6-34
Dépose ...................................................... 6-34
Mise en place ............................................ 6-35
Roue avant....................................................... 6-32
Dépose ...................................................... 6-32
Mise en place ............................................ 6-33
Roues ............................................................... 6-17
Roulements de roue, contrôle ......................... 6-27SSécurité.............................................................. 1-1
Sélecteur ............................................................ 3-6
Selle ................................................................. 3-11
Soins et nettoyage ............................................. 7-1
Soupapes, réglage du jeu ................................ 6-14
Starter .............................................................. 3-11
Stationnement ................................................... 5-5TTémoins............................................................. 3-2
Trousse de réparation ........................................ 6-1VVéhicule, numéro d’identification .................... 9-1
Vitesses, sélection ............................................. 5-3
U5WMF0.book Page 2 Monday, July 29, 2002 1:18 PM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM
