1-1
1
SICHERHEITSINFORMATIONEN
GAU10251
MOTORRÄDER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ UND
BETRIEB HÄNGEN VON DEN RICHTI-
GEN FAHRTECHNIKEN, SOWIE VON
DER GESCHICKLICHKEIT DES FAH-
RERS AB. JEDER FAHRER SOLLTE DIE
FOLGENDEN ERFORDERNISSE KEN-
NEN, BEVOR ER DIESES MOTORRAD
FÄHRT.
ER ODER SIE SOLLTE:
GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES MOTORRAD-
FAHRENS ERHALTEN.
DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DER BEDIENUNGS-
ANLEITUNG BEACHTEN.
QUALIFIZIERTE AUSBILDUNG IN
SICHEREN UND RICHTIGEN FAHR-
TECHNIKEN ERHALTEN.
PROFESSIONELLE TECHNISCHE
WARTUNG ENTSPRECHEND DEN
HINWEISEN IN DER BEDIENUNGS-
ANLEITUNG DURCHFÜHREN LAS-
SEN UND/ODER FALLS DIES WE-
GEN MECHANISCHER UMSTÄNDE
ERFORDERLICH IST.Sicheres Fahren
Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprüfun-
gen können dabei helfen, einen Unfall
zu vermeiden.
Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.
Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu Erkennen zu geben scheint
eine effektive Methode zu sein, diese
Art von Unfällen zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen-
den Farben.
Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
Fahren Sie so, daß andere Autofah-
rer Sie sehen können. Vermeiden
Sie es, im toten Winkel eines ande-
ren Verkehrsteilnehmers zu fahren.
In vielen Motorradunfällen sind uner-
fahrene Fahrer involviert. Tatsächlich
haben viele Fahrer, die an einem Un-
fall beteiligt waren, nicht einmal einen
gültigen Motorradführerschein gehabt.
Stellen Sie sicher, daß Sie qualifi-
ziert sind ein Motorrad zu fahren,
und daß Sie Ihr Motorrad nur an an-
dere qualifizierte Fahrer ausleihen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, daß Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.
Viele Motorradunfälle wurden durch
Fehler des Motorradfahrers verur-
sacht. Ein typischer Fehler des Fah-
rers ist es, in einer Biegung auf grund
ZU HOHER GESCHWINDIGKEIT zu
weit auszuscheren oder Kurven zu
U5WMG2G0.book Page 1 Friday, July 30, 2004 11:50 AM
Page 13 of 90
FAHRZEUGBESCHREIBUNG
2-2
2
GAU10420
Rechte Seitenansicht1. Rücklicht/Bremslicht (Seite 6-29)
2. Spanngurt-Halterung (Seite 3-18)
3. Federvorspannungs-Einstellring des Federbeins (Seite 3-16)
4. Bordwerkzeug (Seite 6-1)
5. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-18)
6. Sicherungen (Seite 6-27)
7. Batterie (Seite 6-26)
8. Luftfiltereinsatz (Seite 6-11)9. Kraftstofftank (Seite 3-11)
10.Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-18)
11.Federvorspannungs-Einstellschraube der Teleskopgabel (Seite 3-16)
12.Scheinwerfer (Seite 6-28)
13.Motoröl-Einfüllschraubverschluß (Seite 6-9)
14.Prüffenster für den Motorölstand (Seite 6-9)
15.Fußbremshebel (Seite 3-10)
U5WMG2G0.book Page 2 Friday, July 30, 2004 11:50 AM
Page 24 of 90
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU26822
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.Der Bremshebel ist mit einem Einstellrad für
die Position ausgestattet. Um den Abstand
zwischen dem Bremshebel und dem Len-
kergriff einzustellen, das Einstellrad drehen,
während Sie den Hebel vom Lenkergriff
weggedrückt halten. Die geeignete Einstel-
lung auf dem Einstellrad muß mit der “”-
Markierung auf dem Handbremshebel
fluchten.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Handbremshebel
1.“” Markierung
2. Einstellrad der Handbremshebelposition
1. Fußbremshebel
U5WMG2G0.book Page 10 Friday, July 30, 2004 11:50 AM
Page 43 of 90
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU17705

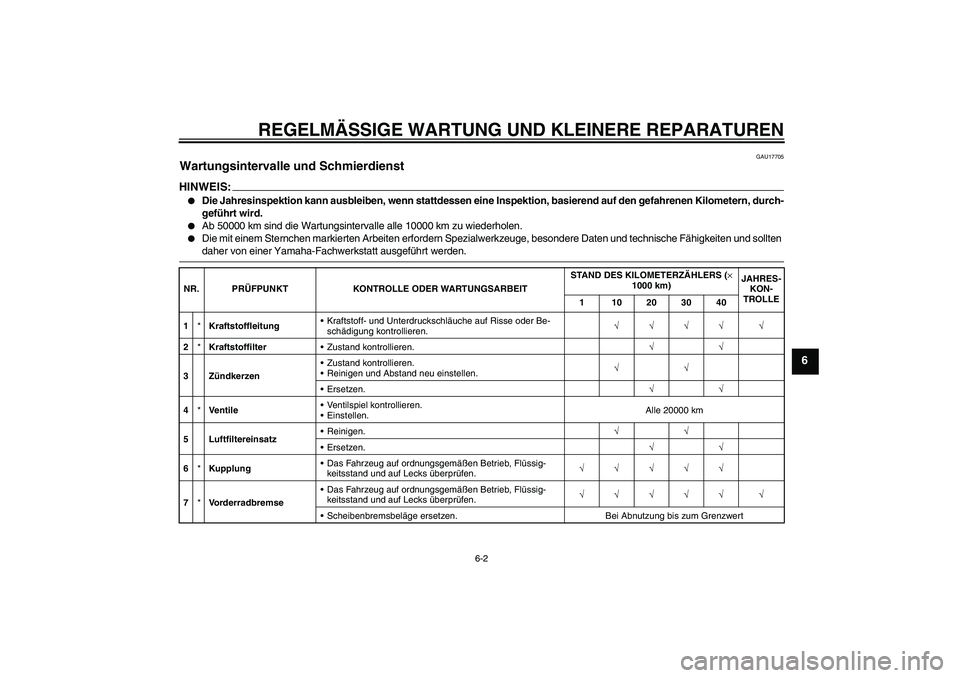

Wartungsintervalle und Schmierdienst HINWEIS:
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.
Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
1*KraftstoffleitungKraftstoff- und Unterdruckschläuche auf Risse oder Be-
schädigung kontrollieren.√√√√ √
2*KraftstoffilterZustand kontrollieren.√√
3ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu einstellen.√√
Ersetzen.√√
4*Ve nt il eVentilspiel kontrollieren.
Einstellen.Alle 20000 km
5 LuftfiltereinsatzReinigen.√√
Ersetzen.√√
6*KupplungDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√
7*VorderradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
U5WMG2G0.book Page 2 Friday, July 30, 2004 11:50 AM
Page 49 of 90
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6
GAU19543

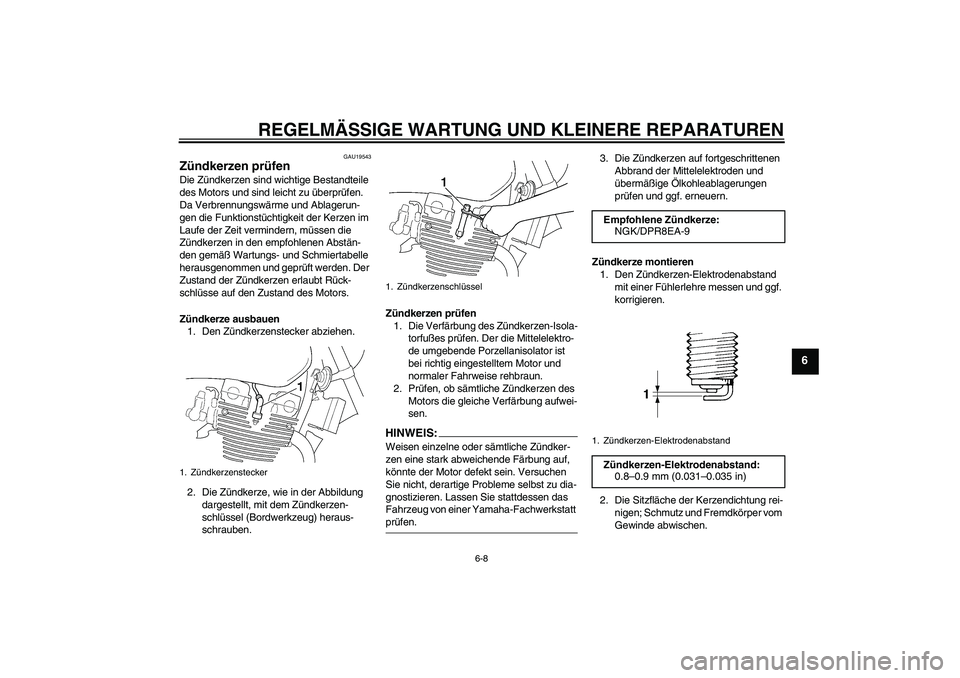

Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sind leicht zu überprüfen.
Da Verbrennungswärme und Ablagerun-
gen die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
herausgenommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze, wie in der Abbildung
dargestellt, mit dem Zündkerzen-
schlüssel (Bordwerkzeug) heraus-
schrauben.Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:Weisen einzelne oder sämtliche Zündker-
zen eine stark abweichende Färbung auf,
könnte der Motor defekt sein. Versuchen
Sie nicht, derartige Probleme selbst zu dia-
gnostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zündkerze:
NGK/DPR8EA-9
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
U5WMG2G0.book Page 8 Friday, July 30, 2004 11:50 AM
Page 53 of 90
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
5. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.
6. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.
ACHTUNG:
GCA10480
Es ist sicherzustellen, daß der Luft-
filtereinsatz richtig im Luftfilterge-
häuse sitzt.
Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
7. Den Luftfilter-Gehäusedeckel fest-
schrauben.
8. Die Abdeckung und die Sitzbank mon-
tieren.
GAU21290
Vergaser einstellen Die Vergaser sind wesentliche Bestandteile
des Motors und erfordern eine höchst ge-
naue Einstellung. Die meisten Einstellarbei-
ten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im folgenden beschriebene Einstellung kön-
nen Sie jedoch im Rahmen der regelmäßi-
gen Wartung selbst ausführen.ACHTUNG:
GCA10560
Die im Yamaha-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung ohne ausreichende Fachkennt-
nis kann zu Leistungsabfall und Motorschäden führen.
1. Luftfiltereinsatz
U5WMG2G0.book Page 12 Friday, July 30, 2004 11:50 AM
Page 58 of 90
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
GAU22071
Kupplungshebel-Spiel Dieses Modell ist mit einer hydraulisch betä-
tigten Kupplung ausgerüstet, bei der jegli-
che Einstellung entfällt. Allerdings muß vor
Fahrtantritt das System auf Dichtheit und
der Flüssigkeitsstand im Vorratsbehälter
geprüft werden. Wenn der Kupplungshebel
zuviel Spiel aufweist, die Kupplung nicht
ganz aus- bzw. einrückt oder schlüpft und
schlechte Beschleunigung bewirkt, befindet
sich möglicherweise Luft im Kupplungssy-
stem, die unbedingt vor Fahrtantritt entfernt
werden muß. Befindet sich Luft im Hydrau-
liksystem, lassen Sie das System von einer
Yamaha-Fachwerkstatt in Ordnung brin-
gen, bevor Sie mit dem Motorrad fahren.
GAU22290
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsetzen der Bremswirkung auf. Den
Bremslichtschalter gegebenenfalls folgen-
dermaßen einstellen:
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-6.)
2. Den Hinterrad-Bremslichtschalter
beim Drehen der Einstellmutter fest-
halten. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Ein-
stellmutter in Richtung (a) drehen. Um den Einschaltpunkt des Bremslichts
zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
3. Die Abdeckung montieren.1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
U5WMG2G0.book Page 17 Friday, July 30, 2004 11:50 AM
Page 59 of 90
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
6
GAU22321
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen Vorderradbremse
Hinterradbremse
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muß in den empfohlenen
Abständen gemäß Wartungs- und Schmier-tabelle geprüft werden. Die Bremsen wei-
sen Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer Yamaha-
Fachwerkstatt austauschen lassen.
GAU22680
Brems- und
Kupplungsflüssigkeitsstand
prüfen Vorderradbremse
Hinterradbremse
1. Verschleißanzeigerille des Bremsbelags
1. Verschleißanzeigerille des Bremsbelags
1. Minimalstand-Markierung
1. Minimalstand-Markierung
U5WMG2G0.book Page 18 Friday, July 30, 2004 11:50 AM
Page 64 of 90
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
GAU23131
Fußbrems- und Schalthebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU23140
Handbrems- und
Kupplungshebel prüfen und
schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
U5WMG2G0.book Page 23 Friday, July 30, 2004 11:50 AM
