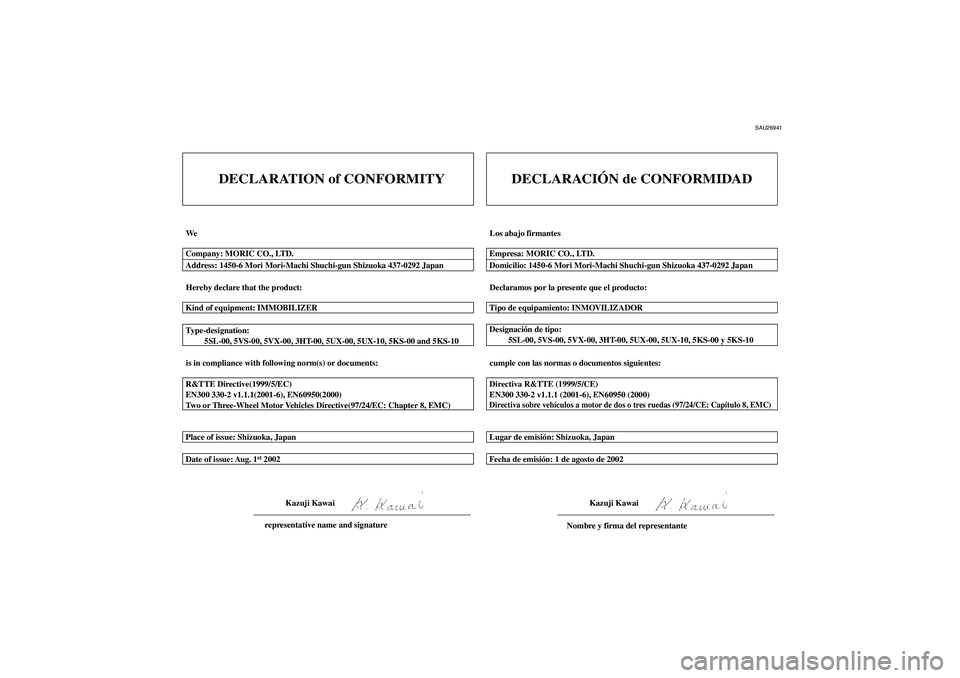

DECLARATION of CONFORMITY
We
Hereby declare that the product:
is in compliance with following norm(s) or documents: Type-designation:
5SL-00, 5VS-00, 5VX-00, 3HT-00, 5UX-00, 5UX-10, 5KS-00 and 5KS-10
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950(2000)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
Place of issue: Shizuoka, Japan
Date of issue: Aug. 1
st 2002 Kind of equipment: IMMOBILIZER Address: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan Company: MORIC CO., LTD.
Kazuji Kawai
representative name and signature
Los abajo firmantes
Declaramos por la presente que el producto:
cumple con las normas o documentos siguientes: Designación de tipo:
5SL-00, 5VS-00, 5VX-00, 3HT-00, 5UX-00, 5UX-10, 5KS-00 y 5KS-10
Directiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1 (2001-6), EN60950 (2000)Directiva sobre vehículos a motor de dos o tres ruedas (97/24/CE: Capítulo 8, EMC)Lugar de emisión: Shizuoka, Japan
Fecha de emisión: 1 de agosto de 2002 Tipo de equipamiento: INMOVILIZADOR Domicilio: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan Empresa: MORIC CO., LTD.
Kazuji Kawai
Nombre y firma del representante
DECLARACIÓN de CONFORMIDAD
U5WMS2S0.book Page 1 Monday, August 2, 2004 10:55 AM

INTRODUCCIÓN
SAU10100
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una XJR1300, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecnología en el diseño
y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su XJR1300. El manual del propietario no sólo le enseñará como
utilizar, revisar y mantener su motocicleta, sino además como protegerse a sí mismo y a otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su motocicleta en las mejores condiciones posibles.
Si necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
U5WMS2S0.book Page 1 Monday, August 2, 2004 10:55 AM

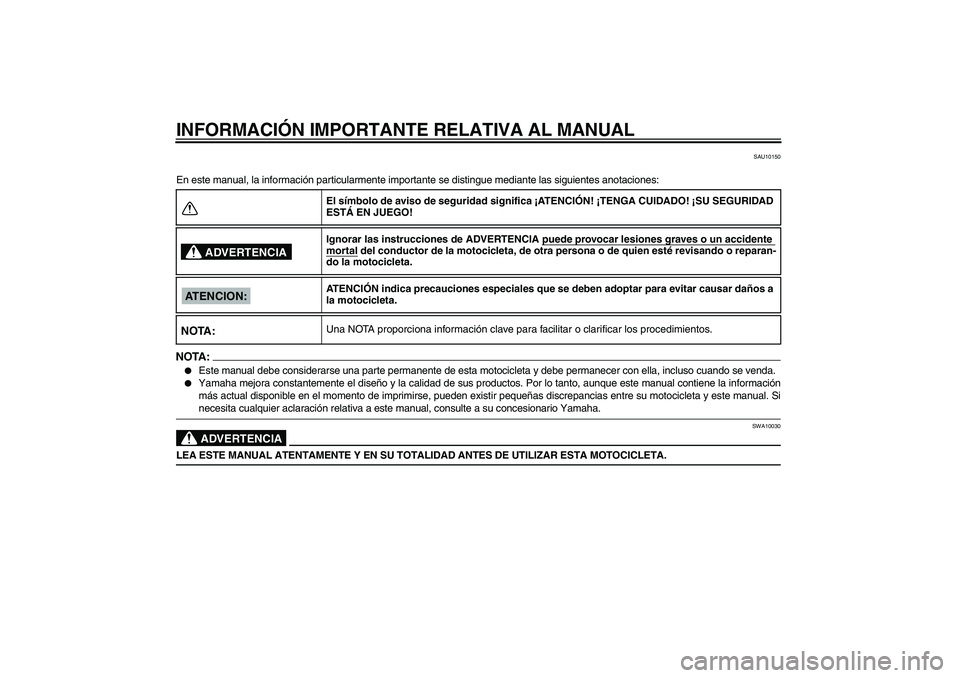

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10150
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:NOTA:

Este manual debe considerarse una parte permanente de esta motocicleta y debe permanecer con ella, incluso cuando se venda.


Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contiene la información
más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre su motocicleta y este manual. Sinecesita cualquier aclaración relativa a este manual, consulte a su concesionario Yamaha.ADVERTENCIA
SWA10030
LEA ESTE MANUAL ATENTAMENTE Y EN SU TOTALIDAD ANTES DE UTILIZAR ESTA MOTOCICLETA.El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO! ¡SU SEGURIDAD
ESTÁ EN JUEGO!
Ignorar las instrucciones de ADVERTENCIA puede provocar lesiones graves o un accidente
mortal
del conductor de la motocicleta, de otra persona o de quien esté revisando o reparan-
do la motocicleta.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar causar daños a
la motocicleta.
Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCION:
NOTA:
U5WMS2S0.book Page 1 Monday, August 2, 2004 10:55 AM

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10200
XJR1300
MANUAL DEL PROPIETARIO
©2004 por Yamaha Motor Co., Ltd.
1ª edición, julio 2004
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
Yamaha Motor Co., Ltd.
quedan expresamente prohibidos
Impreso en Japón.
U5WMS2S0.book Page 2 Monday, August 2, 2004 10:55 AM

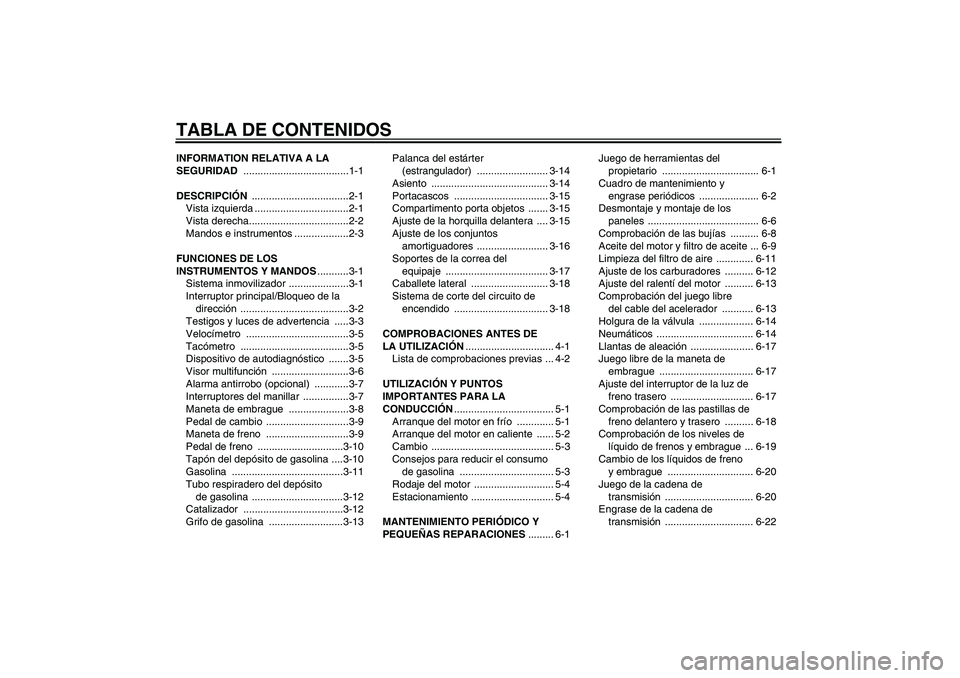

TABLA DE CONTENIDOSINFORMATION RELATIVA A LA
SEGURIDAD .....................................1-1
DESCRIPCIÓN ..................................2-1
Vista izquierda .................................2-1
Vista derecha...................................2-2
Mandos e instrumentos ...................2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS...........3-1
Sistema inmovilizador .....................3-1
Interruptor principal/Bloqueo de la
dirección ......................................3-2
Testigos y luces de advertencia .....3-3
Velocímetro ....................................3-5
Tacómetro ......................................3-5
Dispositivo de autodiagnóstico .......3-5
Visor multifunción ...........................3-6
Alarma antirrobo (opcional) ............3-7
Interruptores del manillar ................3-7
Maneta de embrague .....................3-8
Pedal de cambio .............................3-9
Maneta de freno .............................3-9
Pedal de freno ..............................3-10
Tapón del depósito de gasolina ....3-10
Gasolina .......................................3-11
Tubo respiradero del depósito
de gasolina ................................3-12
Catalizador ...................................3-12
Grifo de gasolina ..........................3-13Palanca del estárter
(estrangulador) ......................... 3-14
Asiento ......................................... 3-14
Portacascos ................................. 3-15
Compartimento porta objetos ....... 3-15
Ajuste de la horquilla delantera .... 3-15
Ajuste de los conjuntos
amortiguadores ......................... 3-16
Soportes de la correa del
equipaje .................................... 3-17
Caballete lateral ........................... 3-18
Sistema de corte del circuito de
encendido ................................. 3-18
COMPROBACIONES ANTES DE
LA UTILIZACIÓN............................... 4-1
Lista de comprobaciones previas ... 4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN................................... 5-1
Arranque del motor en frío ............. 5-1
Arranque del motor en caliente ...... 5-2
Cambio ........................................... 5-3
Consejos para reducir el consumo
de gasolina ................................. 5-3
Rodaje del motor ............................ 5-4
Estacionamiento ............................. 5-4
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES......... 6-1Juego de herramientas del
propietario .................................. 6-1
Cuadro de mantenimiento y
engrase periódicos ..................... 6-2
Desmontaje y montaje de los
paneles ....................................... 6-6
Comprobación de las bujías .......... 6-8
Aceite del motor y filtro de aceite ... 6-9
Limpieza del filtro de aire ............. 6-11
Ajuste de los carburadores .......... 6-12
Ajuste del ralentí del motor .......... 6-13
Comprobación del juego libre
del cable del acelerador ........... 6-13
Holgura de la válvula ................... 6-14
Neumáticos .................................. 6-14
Llantas de aleación ...................... 6-17
Juego libre de la maneta de
embrague ................................. 6-17
Ajuste del interruptor de la luz de
freno trasero ............................. 6-17
Comprobación de las pastillas de
freno delantero y trasero .......... 6-18
Comprobación de los niveles de
líquido de frenos y embrague ... 6-19
Cambio de los líquidos de freno
y embrague .............................. 6-20
Juego de la cadena de
transmisión ............................... 6-20
Engrase de la cadena de
transmisión ............................... 6-22U5WMS2S0.book Page 1 Monday, August 2, 2004 10:55 AM

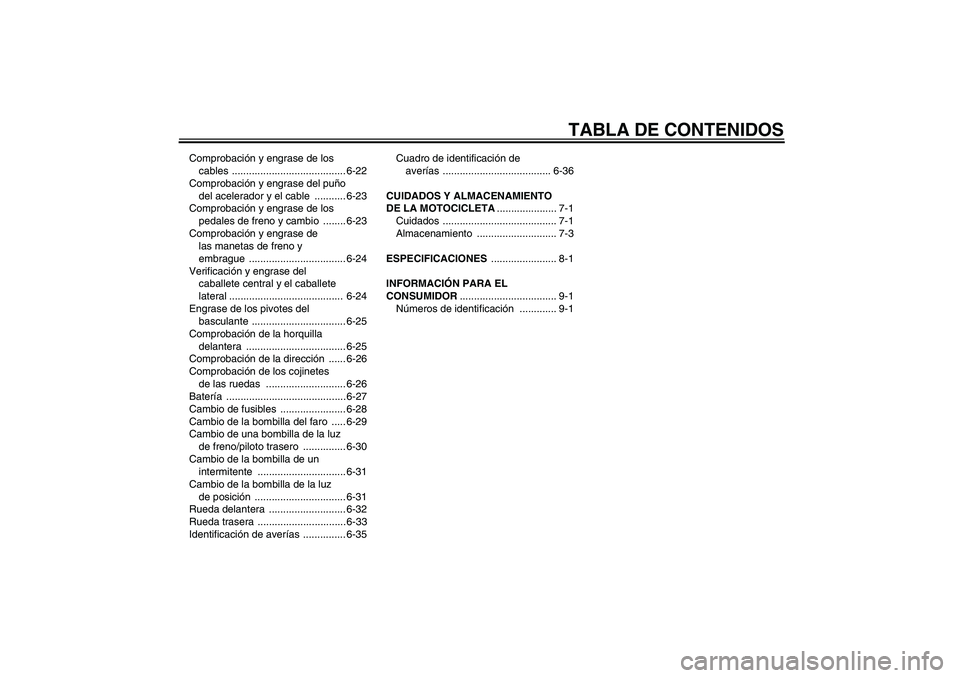

TABLA DE CONTENIDOS
Comprobación y engrase de los
cables ........................................ 6-22
Comprobación y engrase del puño
del acelerador y el cable ........... 6-23
Comprobación y engrase de los
pedales de freno y cambio ........ 6-23
Comprobación y engrase de
las manetas de freno y
embrague .................................. 6-24
Verificación y engrase del
caballete central y el caballete
lateral ........................................ 6-24
Engrase de los pivotes del
basculante ................................. 6-25
Comprobación de la horquilla
delantera ................................... 6-25
Comprobación de la dirección ...... 6-26
Comprobación de los cojinetes
de las ruedas ............................ 6-26
Batería .......................................... 6-27
Cambio de fusibles ....................... 6-28
Cambio de la bombilla del faro ..... 6-29
Cambio de una bombilla de la luz
de freno/piloto trasero ............... 6-30
Cambio de la bombilla de un
intermitente ............................... 6-31
Cambio de la bombilla de la luz
de posición ................................ 6-31
Rueda delantera ........................... 6-32
Rueda trasera ............................... 6-33
Identificación de averías ............... 6-35Cuadro de identificación de
averías ...................................... 6-36
CUIDADOS Y ALMACENAMIENTO
DE LA MOTOCICLETA..................... 7-1
Cuidados ........................................ 7-1
Almacenamiento ............................ 7-3
ESPECIFICACIONES ....................... 8-1
INFORMACIÓN PARA EL
CONSUMIDOR.................................. 9-1
Números de identificación ............. 9-1
U5WMS2S0.book Page 2 Monday, August 2, 2004 10:55 AM

1-1
1

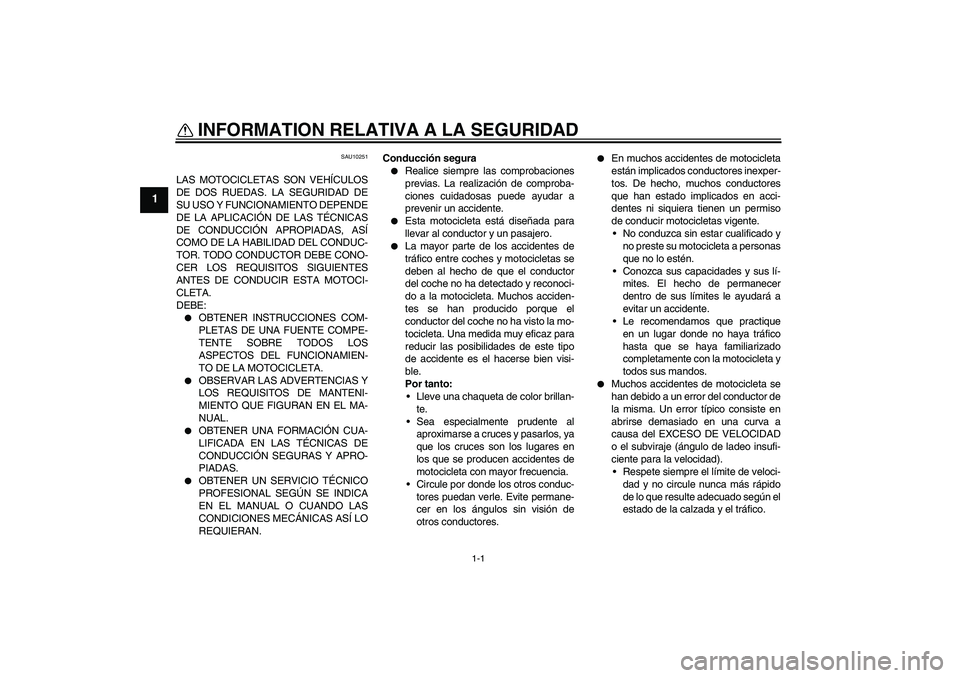

INFORMATION RELATIVA A LA SEGURIDAD
SAU10251
LAS MOTOCICLETAS SON VEHÍCULOS
DE DOS RUEDAS. LA SEGURIDAD DE
SU USO Y FUNCIONAMIENTO DEPENDE
DE LA APLICACIÓN DE LAS TÉCNICAS
DE CONDUCCIÓN APROPIADAS, ASÍ
COMO DE LA HABILIDAD DEL CONDUC-
TOR. TODO CONDUCTOR DEBE CONO-
CER LOS REQUISITOS SIGUIENTES
ANTES DE CONDUCIR ESTA MOTOCI-
CLETA.
DEBE:

OBTENER INSTRUCCIONES COM-
PLETAS DE UNA FUENTE COMPE-
TENTE SOBRE TODOS LOS
ASPECTOS DEL FUNCIONAMIEN-
TO DE LA MOTOCICLETA.


OBSERVAR LAS ADVERTENCIAS Y
LOS REQUISITOS DE MANTENI-
MIENTO QUE FIGURAN EN EL MA-
NUAL.


OBTENER UNA FORMACIÓN CUA-
LIFICADA EN LAS TÉCNICAS DE
CONDUCCIÓN SEGURAS Y APRO-
PIADAS.


OBTENER UN SERVICIO TÉCNICO
PROFESIONAL SEGÚN SE INDICA
EN EL MANUAL O CUANDO LAS
CONDICIONES MECÁNICAS ASÍ LO
REQUIERAN.Conducción segura


Realice siempre las comprobaciones
previas. La realización de comproba-
ciones cuidadosas puede ayudar a
prevenir un accidente.


Esta motocicleta está diseñada para
llevar al conductor y un pasajero.


La mayor parte de los accidentes de
tráfico entre coches y motocicletas se
deben al hecho de que el conductor
del coche no ha detectado y reconoci-
do a la motocicleta. Muchos acciden-
tes se han producido porque el
conductor del coche no ha visto la mo-
tocicleta. Una medida muy eficaz para
reducir las posibilidades de este tipo
de accidente es el hacerse bien visi-
ble.
Por tanto:
Lleve una chaqueta de color brillan-
te.
Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
motocicleta con mayor frecuencia.
Circule por donde los otros conduc-
tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.


En muchos accidentes de motocicleta
están implicados conductores inexper-
tos. De hecho, muchos conductores
que han estado implicados en acci-
dentes ni siquiera tienen un permiso
de conducir motocicletas vigente.
No conduzca sin estar cualificado y
no preste su motocicleta a personas
que no lo estén.
Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con la motocicleta y
todos sus mandos.


Muchos accidentes de motocicleta se
han debido a un error del conductor de
la misma. Un error típico consiste en
abrirse demasiado en una curva a
causa del EXCESO DE VELOCIDAD
o el subviraje (ángulo de ladeo insufi-
ciente para la velocidad).
Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.
U5WMS2S0.book Page 1 Monday, August 2, 2004 10:55 AM

INFORMATION RELATIVA A LA SEGURIDAD
1-2
1
Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.


La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.
Para mantener el control de la mo-
tocicleta durante la marcha, el con-
ductor debe mantener ambas
manos en el manillar y ambos pies
en las estriberas.
El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asa de agarre con las dos ma-
nos y mantener ambos pies en las
estriberas del pasajero.
No lleve nunca a un pasajero que
no pueda mantener firmemente am-
bos pies en sus estriberas.


No conduzca nunca bajo los efectos
del alcohol u otras drogas.


Esta motocicleta está diseñada única-
mente para calle/carretera y, por tanto,
no es adecuada para caminos.Equipo protector
La mayoría de las muertes en accidentes
de motocicleta se producen por lesiones en
la cabeza. El uso de un casco de seguridad
es esencial en la prevención o reducción de
las lesiones en la cabeza.


Utilice siempre un casco homologado.


Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.


El uso de una chaqueta, botas, panta-
lones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.


No lleve nunca prendas amplias que
puedan engancharse en los mandos,
las estriberas o en las ruedas y provo-
car lesiones o un accidente.


No toque nunca el motor o el sistema
de escape durante el funcionamento o
después. Ambos alcanzan temperatu-
ras muy elevadas y pueden provocar
quemaduras. Utilice siempre ropa pro-
tectora que le cubra las piernas, los to-
billos y los pies.


Los pasajeros también deben obser-
var las precauciones indicadas ante-
riormente.Modificaciones
Una motocicleta puede resultar insegura y
provocar lesiones personales graves si se
han realizado en ella modificaciones sin la
aprobación de Yamaha o se han eliminado
equipos originales. Asimismo, el uso de una
motocicleta modificada puede ser ilegal.
Carga y accesorios
La incorporación de accesorios o carga que
modifiquen la distribución del peso de la
motocicleta puede reducir su estabilidad y
manejabilidad. Para evitar la posibilidad de
un accidente, tenga mucho cuidado al aña-
dir carga o accesorios a la motocicleta. Si
ha añadido carga o accesorios a la motoci-
cleta, conduzca con mucha precaución. A
continuación exponemos algunas reglas
generales que se deben observar en caso
de cargar equipaje o añadir accesorios a la
motocicleta:
Carga
El peso total del conductor, el pasajero, ac-
cesorios y equipaje no debe superar una
carga máxima.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:Carga máxima:
203 kg (448 lb)
U5WMS2S0.book Page 2 Monday, August 2, 2004 10:55 AM

INFORMATION RELATIVA A LA SEGURIDAD
1-3
1


El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible de la motocicleta. Distribuya el
peso lo más uniformemente posible en
los dos lados de la motocicleta a fin de
reducir al mínimo el desequilibrio o
inestabilidad.


El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con
frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.


No sujete nunca objetos largos o pe-
sados al manillar, la horquilla delante-
ra o el guardabarros delantero. Tales
objetos, como por ejemplo sacos de
dormir, bolsas de lona o tiendas de
campaña, pueden crear inestabilidad
en el manejo o disminuir la respuesta
de la dirección.
Accesorios
Los accesorios originales Yamaha han sido
diseñados específicamente para esta mo-
tocicleta. Yamaha no puede analizar todos
los accesorios de otras marcas disponibles
en el mercado; por tanto, la adecuada se-
lección, instalación y uso de accesorios deotras marcas queda bajo la responsabilidad
del usuario. Tenga mucho cuidado al selec-
cionar e instalar cualquier accesorio.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.


No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño.
Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.


Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Gasolina y gases de escape


LA GASOLINA ES ALTAMENTE IN-
FLAMABLE:
Pare siempre el motor cuando pon-
ga gasolina.
U5WMS2S0.book Page 3 Monday, August 2, 2004 10:55 AM
