INHOUDSOPGAVEVEILIGHEIDSINFORMATIE ..............1-1
BESCHRIJVING ................................2-1
Aanzicht linkerzijde ..........................2-1
Aanzicht rechterzijde .......................2-2
Bedieningen en instrumenten ..........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN.............................3-1
Startblokkeersysteem .....................3-1
Contactslot/stuurslot .......................3-2
Controle- en
waarschuwingslampjes ...............3-3
Snelheidsmeter ...............................3-5
Toerenteller ....................................3-5
Zelfdiagnosesysteem ......................3-5
Multifunctioneel display ..................3-6
Antidiefstal-alarmsysteem (optie) ...3-7
Stuurschakelaars ............................3-7
Koppelingshendel ...........................3-8
Schakelpedaal ................................3-9
Remhendel .....................................3-9
Rempedaal ...................................3-10
Tankdop ........................................3-10
Brandstof ......................................3-11
Tankbeluchtingsslang ...................3-12
Uitlaatkatalysator ..........................3-12
Brandstofkraan .............................3-13
Chokehendel ................................3-14
Zadel .............................................3-14
Helmbevestiging ...........................3-15Opbergcompartiment ................... 3-15
Afstellen van de voorvork ............. 3-15
Afstellen van de
schokdemperunits ..................... 3-16
Bagageriembevestiging ................ 3-17
Zijstandaard ................................. 3-18
Startspersysteem ......................... 3-18
CONTROLES VOOR
HET STARTEN.................................. 4-1
Controlelijst voor gebruik ................ 4-2
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE.............................. 5-1
Starten van een koude motor ......... 5-1
Starten van een warme motor ........ 5-2
Schakelen ...................................... 5-3
Tips voor een zuinig
brandstofverbruik ........................ 5-3
Inrijperiode ..................................... 5-4
Parkeren ......................................... 5-4
PERIODIEK ONDERHOUD EN
KLEINERE REPARATIES................. 6-1
Boordgereedschapsset .................. 6-1
Periodiek smeer- en
onderhoudsschema .................... 6-2
Panelen verwijderen en
aanbrengen ................................. 6-6
Controleren van de bougies ........... 6-8
Motorolie en oliefilterelement ......... 6-9Reinigen van het
luchtfilterelement ...................... 6-11
Afstellen van de carburateurs ...... 6-12
Afstellen van het stationair
toerental ................................... 6-13
Controleren van de vrije
slag gaskabel ........................... 6-13
Klepspeling .................................. 6-14
Banden ........................................ 6-14
Gietwielen .................................... 6-17
Vrije slag van
koppelingshendel ..................... 6-17
Afstellen van
remlichtschakelaar ................... 6-17
Controleren van voor- en
achterremblokken ..................... 6-18
Niveaus van rem- en
koppelingsvloeistof
controleren ............................... 6-18
Rem- en koppelingsvloeistof
verversen .................................. 6-20
Spanning aandrijfketting .............. 6-20
Smeren van de aandrijfketting ..... 6-21
Controleren en smeren
van kabels ................................ 6-22
Controleren en smeren van
gasgreep en gaskabel .............. 6-22
Controleren en smeren van
rem- en schakelpedalen ........... 6-22
Controleren en smeren van
rem- en koppelingshendels ...... 6-23U5WMD2D0.book Page 1 Monday, August 2, 2004 10:31 AM

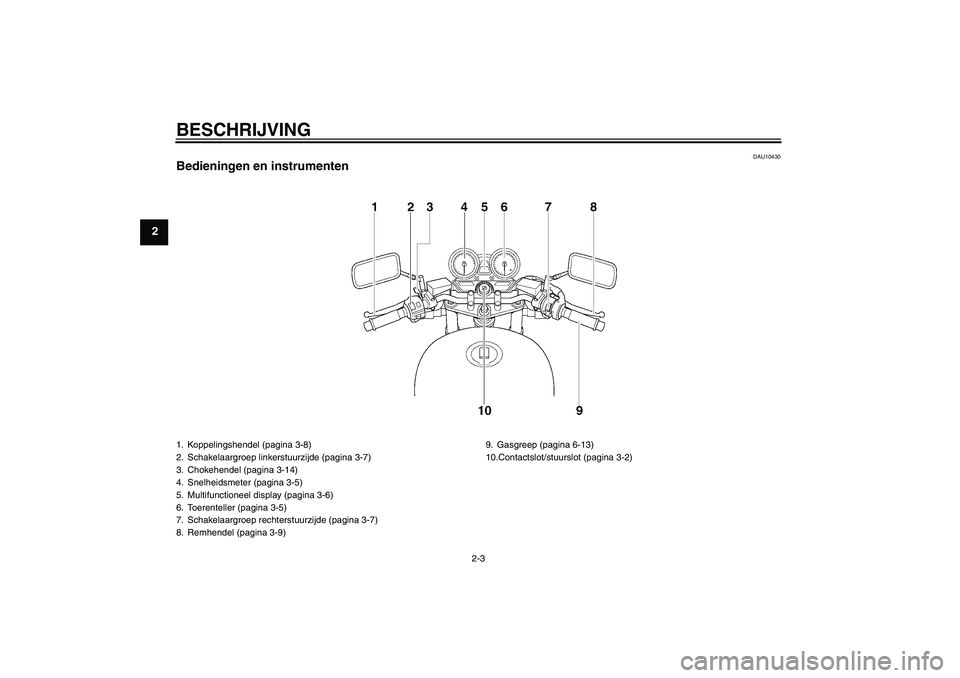

BESCHRIJVING
2-3
2
DAU10430
Bedieningen en instrumenten1. Koppelingshendel (pagina 3-8)
2. Schakelaargroep linkerstuurzijde (pagina 3-7)
3. Chokehendel (pagina 3-14)
4. Snelheidsmeter (pagina 3-5)
5. Multifunctioneel display (pagina 3-6)
6. Toerenteller (pagina 3-5)
7. Schakelaargroep rechterstuurzijde (pagina 3-7)
8. Remhendel (pagina 3-9)9. Gasgreep (pagina 6-13)
10.Contactslot/stuurslot (pagina 3-2)U5WMD2D0.book Page 3 Monday, August 2, 2004 10:31 AM

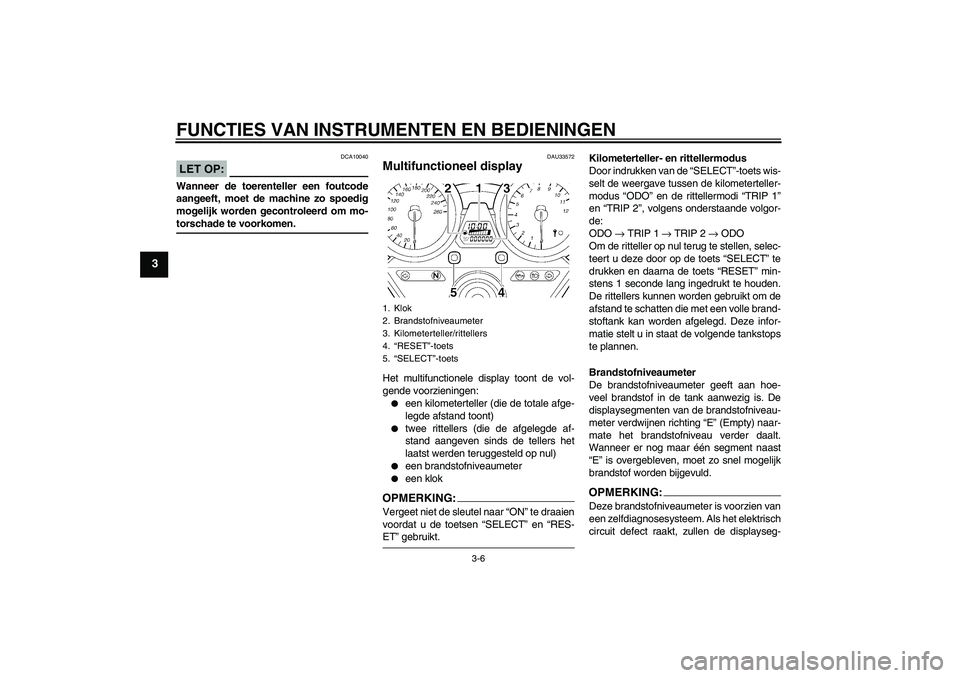

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
LET OP:
DCA10040
Wanneer de toerenteller een foutcode
aangeeft, moet de machine zo spoedig
mogelijk worden gecontroleerd om mo-torschade te voorkomen.
DAU33572
Multifunctioneel display Het multifunctionele display toont de vol-
gende voorzieningen:

een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)


een brandstofniveaumeter


een klok
OPMERKING:Vergeet niet de sleutel naar “ON” te draaien
voordat u de toetsen “SELECT” en “RES-ET” gebruikt.Kilometerteller- en rittellermodus
Door indrukken van de “SELECT”-toets wis-
selt de weergave tussen de kilometerteller-
modus “ODO” en de rittellermodi “TRIP 1”
en “TRIP 2”, volgens onderstaande volgor-
de:
ODO → TRIP 1 → TRIP 2 → ODO
Om de ritteller op nul terug te stellen, selec-
teert u deze door op de toets “SELECT” te
drukken en daarna de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
De rittellers kunnen worden gebruikt om de
afstand te schatten die met een volle brand-
stoftank kan worden afgelegd. Deze infor-
matie stelt u in staat de volgende tankstops
te plannen.
Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (Empty) naar-
mate het brandstofniveau verder daalt.
Wanneer er nog maar één segment naast
“E” is overgebleven, moet zo snel mogelijk
brandstof worden bijgevuld.
OPMERKING:Deze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als het elektrisch
circuit defect raakt, zullen de displayseg-
1. Klok
2. Brandstofniveaumeter
3. Kilometerteller/rittellers
4.“RESET”-toets
5.“SELECT”-toets
U5WMD2D0.book Page 6 Monday, August 2, 2004 10:31 AM

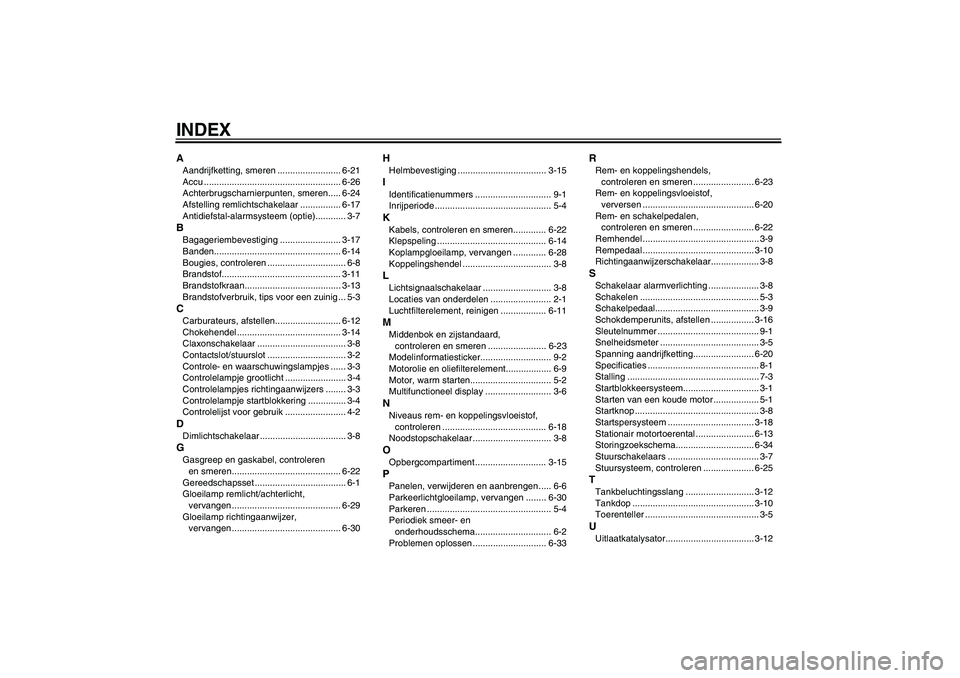

INDEXAAandrijfketting, smeren ......................... 6-21
Accu ...................................................... 6-26
Achterbrugscharnierpunten, smeren..... 6-24
Afstelling remlichtschakelaar ................ 6-17
Antidiefstal-alarmsysteem (optie)............ 3-7BBagageriembevestiging ........................ 3-17
Banden.................................................. 6-14
Bougies, controleren ............................... 6-8
Brandstof............................................... 3-11
Brandstofkraan...................................... 3-13
Brandstofverbruik, tips voor een zuinig ... 5-3CCarburateurs, afstellen.......................... 6-12
Chokehendel ......................................... 3-14
Claxonschakelaar ................................... 3-8
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkering ............... 3-4
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar .................................. 3-8GGasgreep en gaskabel, controleren
en smeren........................................... 6-22
Gereedschapsset .................................... 6-1
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-29
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-30
HHelmbevestiging ................................... 3-15IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-4KKabels, controleren en smeren............. 6-22
Klepspeling ........................................... 6-14
Koplampgloeilamp, vervangen ............. 6-28
Koppelingshendel ................................... 3-8LLichtsignaalschakelaar ........................... 3-8
Locaties van onderdelen ........................ 2-1
Luchtfilterelement, reinigen .................. 6-11MMiddenbok en zijstandaard,
controleren en smeren ....................... 6-23
Modelinformatiesticker............................ 9-2
Motorolie en oliefilterelement.................. 6-9
Motor, warm starten................................ 5-2
Multifunctioneel display .......................... 3-6NNiveaus rem- en koppelingsvloeistof,
controleren ......................................... 6-18
Noodstopschakelaar ............................... 3-8OOpbergcompartiment ............................ 3-15PPanelen, verwijderen en aanbrengen ..... 6-6
Parkeerlichtgloeilamp, vervangen ........ 6-30
Parkeren ................................................. 5-4
Periodiek smeer- en
onderhoudsschema.............................. 6-2
Problemen oplossen ............................. 6-33
RRem- en koppelingshendels,
controleren en smeren ........................ 6-23
Rem- en koppelingsvloeistof,
verversen ............................................ 6-20
Rem- en schakelpedalen,
controleren en smeren ........................ 6-22
Remhendel .............................................. 3-9
Rempedaal ............................................ 3-10
Richtingaanwijzerschakelaar................... 3-8SSchakelaar alarmverlichting .................... 3-8
Schakelen ............................................... 5-3
Schakelpedaal......................................... 3-9
Schokdemperunits, afstellen ................. 3-16
Sleutelnummer ........................................ 9-1
Snelheidsmeter ....................................... 3-5
Spanning aandrijfketting........................ 6-20
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem.............................. 3-1
Starten van een koude motor .................. 5-1
Startknop ................................................. 3-8
Startspersysteem .................................. 3-18
Stationair motortoerental ....................... 6-13
Storingzoekschema............................... 6-34
Stuurschakelaars .................................... 3-7
Stuursysteem, controleren .................... 6-25TTankbeluchtingsslang ........................... 3-12
Tankdop ................................................ 3-10
Toerenteller ............................................. 3-5UUitlaatkatalysator................................... 3-12
