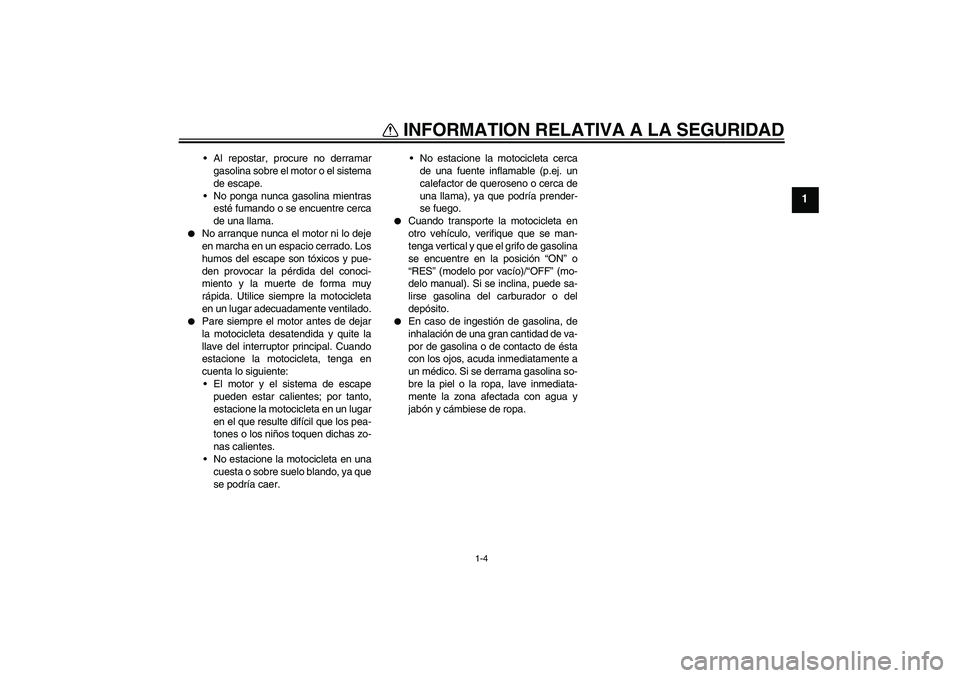

INFORMATION RELATIVA A LA SEGURIDAD
1-4
1
Al repostar, procure no derramar
gasolina sobre el motor o el sistema
de escape.
No ponga nunca gasolina mientras
esté fumando o se encuentre cerca
de una llama.


No arranque nunca el motor ni lo deje
en marcha en un espacio cerrado. Los
humos del escape son tóxicos y pue-
den provocar la pérdida del conoci-
miento y la muerte de forma muy
rápida. Utilice siempre la motocicleta
en un lugar adecuadamente ventilado.


Pare siempre el motor antes de dejar
la motocicleta desatendida y quite la
llave del interruptor principal. Cuando
estacione la motocicleta, tenga en
cuenta lo siguiente:
El motor y el sistema de escape
pueden estar calientes; por tanto,
estacione la motocicleta en un lugar
en el que resulte difícil que los pea-
tones o los niños toquen dichas zo-
nas calientes.
No estacione la motocicleta en una
cuesta o sobre suelo blando, ya que
se podría caer.No estacione la motocicleta cerca
de una fuente inflamable (p.ej. un
calefactor de queroseno o cerca de
una llama), ya que podría prender-
se fuego.


Cuando transporte la motocicleta en
otro vehículo, verifique que se man-
tenga vertical y que el grifo de gasolina
se encuentre en la posición “ON” o
“RES” (modelo por vacío)/“OFF” (mo-
delo manual). Si se inclina, puede sa-
lirse gasolina del carburador o del
depósito.


En caso de ingestión de gasolina, de
inhalación de una gran cantidad de va-
por de gasolina o de contacto de ésta
con los ojos, acuda inmediatamente a
un médico. Si se derrama gasolina so-
bre la piel o la ropa, lave inmediata-
mente la zona afectada con agua y
jabón y cámbiese de ropa.
U5WMS3S0.book Page 4 Thursday, August 4, 2005 11:46 AM

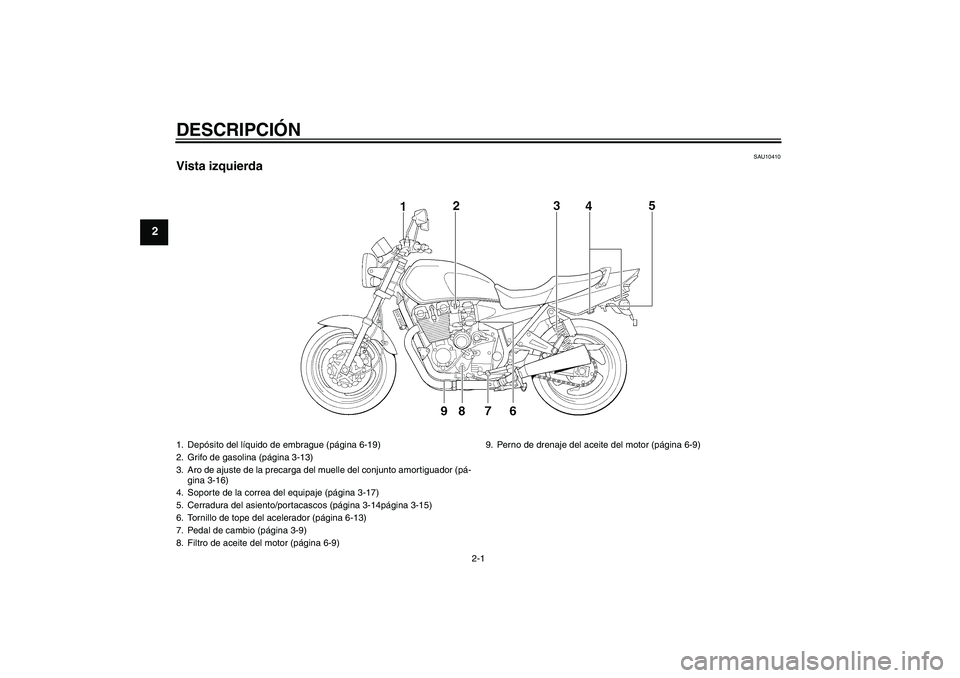

DESCRIPCIÓN
2-1
2
SAU10410
Vista izquierda1. Depósito del líquido de embrague (página 6-19)
2. Grifo de gasolina (página 3-13)
3. Aro de ajuste de la precarga del muelle del conjunto amortiguador (pá-
gina 3-16)
4. Soporte de la correa del equipaje (página 3-17)
5. Cerradura del asiento/portacascos (página 3-14página 3-15)
6. Tornillo de tope del acelerador (página 6-13)
7. Pedal de cambio (página 3-9)
8. Filtro de aceite del motor (página 6-9)9. Perno de drenaje del aceite del motor (página 6-9)U5WMS3S0.book Page 1 Thursday, August 4, 2005 11:46 AM

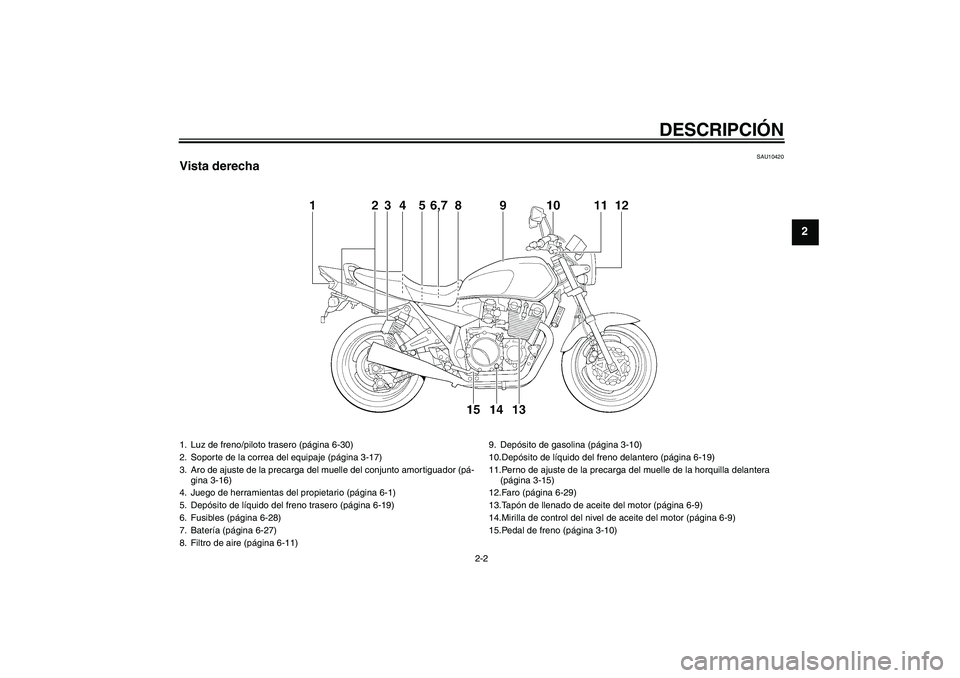

DESCRIPCIÓN
2-2
2
SAU10420
Vista derecha1. Luz de freno/piloto trasero (página 6-30)
2. Soporte de la correa del equipaje (página 3-17)
3. Aro de ajuste de la precarga del muelle del conjunto amortiguador (pá-
gina 3-16)
4. Juego de herramientas del propietario (página 6-1)
5. Depósito de líquido del freno trasero (página 6-19)
6. Fusibles (página 6-28)
7. Batería (página 6-27)
8. Filtro de aire (página 6-11)9. Depósito de gasolina (página 3-10)
10.Depósito de líquido del freno delantero (página 6-19)
11.Perno de ajuste de la precarga del muelle de la horquilla delantera
(página 3-15)
12.Faro (página 6-29)
13.Tapón de llenado de aceite del motor (página 6-9)
14.Mirilla de control del nivel de aceite del motor (página 6-9)
15.Pedal de freno (página 3-10)
U5WMS3S0.book Page 2 Thursday, August 4, 2005 11:46 AM

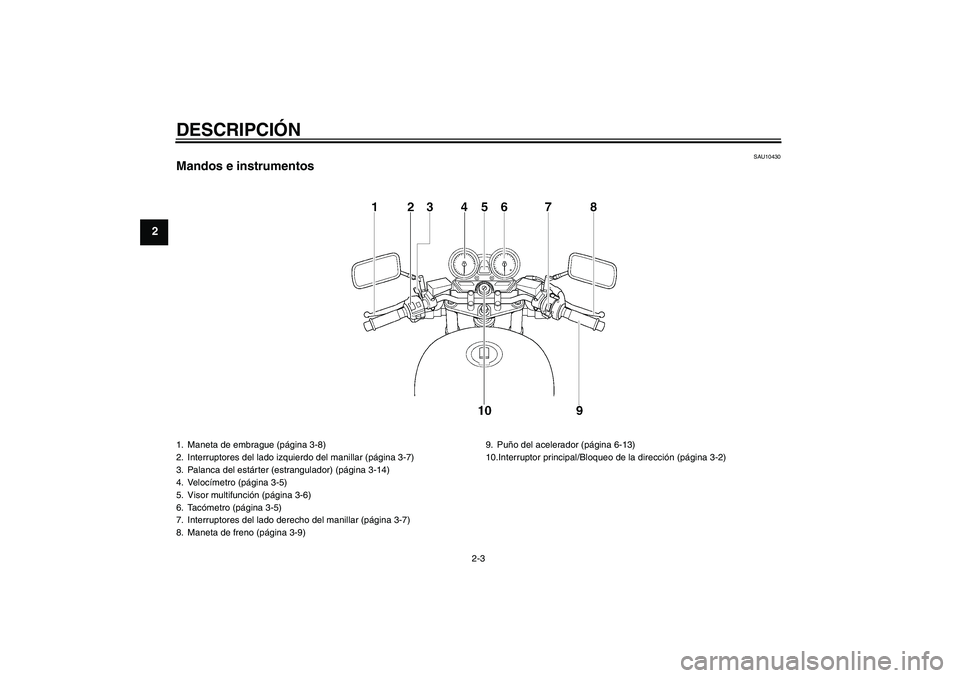

DESCRIPCIÓN
2-3
2
SAU10430
Mandos e instrumentos1. Maneta de embrague (página 3-8)
2. Interruptores del lado izquierdo del manillar (página 3-7)
3. Palanca del estárter (estrangulador) (página 3-14)
4. Velocímetro (página 3-5)
5. Visor multifunción (página 3-6)
6. Tacómetro (página 3-5)
7. Interruptores del lado derecho del manillar (página 3-7)
8. Maneta de freno (página 3-9)9. Puño del acelerador (página 6-13)
10.Interruptor principal/Bloqueo de la dirección (página 3-2)U5WMS3S0.book Page 3 Thursday, August 4, 2005 11:46 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU26890
Sistema inmovilizador Este vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema se compone de los
siguientes elementos.

una llave de registro de nuevo código
(llave roja)


dos llaves normales (llaves negras) en
la que se pueden registrar nuevos có-
digos


un transpondedor (que está instalado
en la llave de registro de código)


una unidad inmovilizadora


el conjunto de encendido


una luz indicadora del sistema inmovi-
lizador (Véase la página 3-3.)La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCION:
SCA11820


¡NO PIERDA LA LLAVE DE REGIS-
TRO PARA NUEVOS CÓDIGOS! ¡SI
LA PIERDE, PÓNGASE INMEDIA-
TAMENTE EN CONTACTO CON SU
CONCESIONARIO! Si pierde la llave
de registro de nuevo código será
imposible registrar nuevos códigos
en las llaves normales. Podrá utili-
zar las llaves normales para arran-
car el vehículo; no obstante, si es
necesario registrar un nuevo códi-
go (es decir, si se hace una nueva
llave normal o si se pierden todas
las llaves) se deberá cambiar todo
el sistema inmovilizador. Por lo tan-
to, se recomienda encarecidamente
utilizar una de las llaves normales y
guardar la llave de registro en un lu-
gar seguro.


No sumerja ninguna de las llaves en
agua.


No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.


No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).


No coloque objetos pesados enci-
ma de las llaves.


No rectifique ni altere la forma de
las llaves.


No separe la parte de plástico de las
llaves.


No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.


Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.


Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que puedencrear interferencias de señal.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)
U5WMS3S0.book Page 1 Thursday, August 4, 2005 11:46 AM

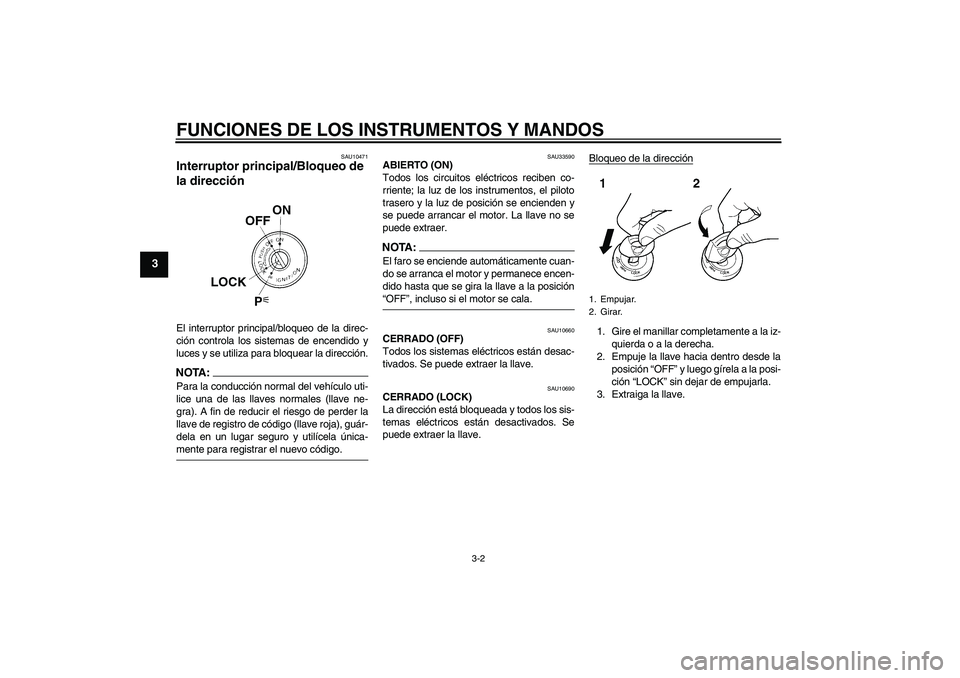

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU10471
Interruptor principal/Bloqueo de
la dirección El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.NOTA:Para la conducción normal del vehículo uti-
lice una de las llaves normales (llave ne-
gra). A fin de reducir el riesgo de perder la
llave de registro de código (llave roja), guár-
dela en un lugar seguro y utilícela única-mente para registrar el nuevo código.
SAU33590
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero y la luz de posición se encienden y
se puede arrancar el motor. La llave no se
puede extraer.NOTA:El faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición“OFF”, incluso si el motor se cala.
SAU10660
CERRADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
SAU10690
CERRADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.Bloqueo de la dirección
1. Gire el manillar completamente a la iz-
quierda o a la derecha.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.1. Empujar.
2. Girar.
U5WMS3S0.book Page 2 Thursday, August 4, 2005 11:46 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
Desbloqueo de la direcciónEmpuje la llave en el interruptor principal y
luego gírela a la posición “OFF” sin dejar de
empujarla.
ADVERTENCIA
SWA10060
No gire nunca la llave a las posiciones
“OFF” o “LOCK” con el vehículo en mo-
vimiento; de lo contrario los sistemas
eléctricos se desconectarán, lo que pue-
de provocar la pérdida de control o un
accidente. Asegúrese de que el vehículo
esté parado antes de girar la llave a lasposiciones “OFF” o “LOCK”.
SAU33000
(Estacionamiento)
La dirección está bloqueada y el piloto tra-
sero y la luz de posición están encendidas.
La luz de emergencia y los intermitentes se
pueden encender, pero el resto de los siste-
mas eléctricos están desconectados. Se
puede extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “”.
ATENCION:
SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarsela batería.
SAU11003
Testigos y luces de advertencia
SAU11030
Luces indicadoras de intermitencia “”
y “”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
1. Empujar.
2. Girar.
1. Luz indicadora de intermitencia izquierda
“”
2. Luz indicadora de punto muerto “”
3. Luz de aviso del nivel de aceite “”
4. Luz indicadora de la luz de carretera “”
5. Luz indicadora de intermitencia derecha
“”
6. Luz indicadora del sistema inmovilizador
U5WMS3S0.book Page 3 Thursday, August 4, 2005 11:46 AM

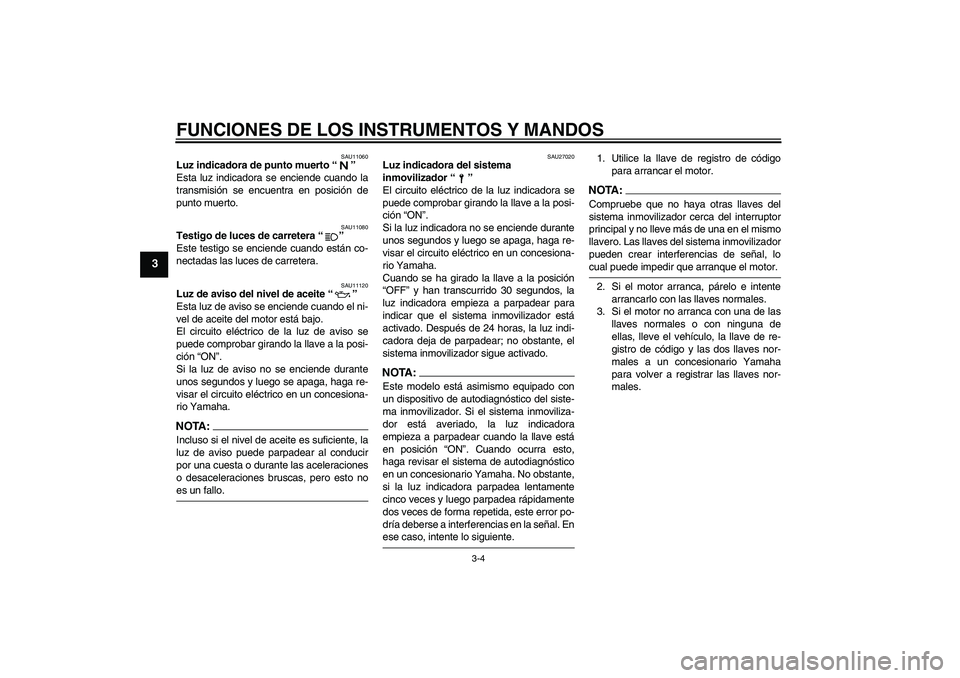

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU11060
Luz indicadora de punto muerto “”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11120
Luz de aviso del nivel de aceite “”
Esta luz de aviso se enciende cuando el ni-
vel de aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.NOTA:Incluso si el nivel de aceite es suficiente, la
luz de aviso puede parpadear al conducir
por una cuesta o durante las aceleraciones
o desaceleraciones bruscas, pero esto noes un fallo.
SAU27020
Luz indicadora del sistema
inmovilizador “”
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.NOTA:Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. Si el sistema inmoviliza-
dor está averiado, la luz indicadora
empieza a parpadear cuando la llave está
en posición “ON”. Cuando ocurra esto,
haga revisar el sistema de autodiagnóstico
en un concesionario Yamaha. No obstante,
si la luz indicadora parpadea lentamente
cinco veces y luego parpadea rápidamente
dos veces de forma repetida, este error po-
dría deberse a interferencias en la señal. Enese caso, intente lo siguiente.1. Utilice la llave de registro de código
para arrancar el motor.
NOTA:Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero. Las llaves del sistema inmovilizador
pueden crear interferencias de señal, locual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
U5WMS3S0.book Page 4 Thursday, August 4, 2005 11:46 AM

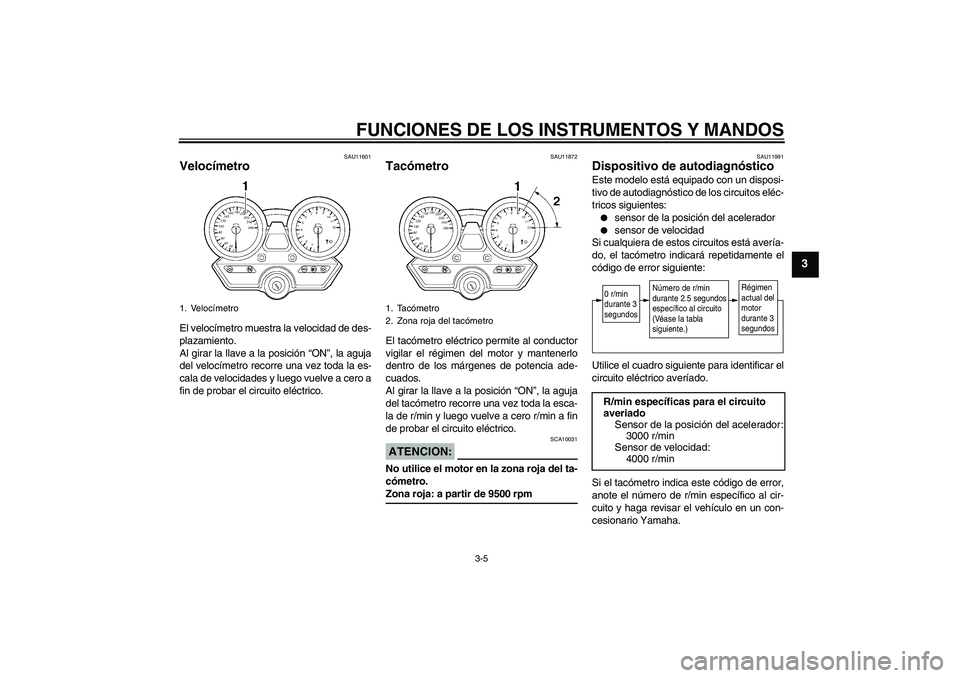

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAU11601
Velocímetro El velocímetro muestra la velocidad de des-
plazamiento.
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.
SAU11872
Tacómetro El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.ATENCION:
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 9500 rpm
SAU11991
Dispositivo de autodiagnóstico Este modelo está equipado con un disposi-
tivo de autodiagnóstico de los circuitos eléc-
tricos siguientes:

sensor de la posición del acelerador


sensor de velocidad
Si cualquiera de estos circuitos está avería-
do, el tacómetro indicará repetidamente el
código de error siguiente:
Utilice el cuadro siguiente para identificar el
circuito eléctrico averíado.
Si el tacómetro indica este código de error,
anote el número de r/min específico al cir-
cuito y haga revisar el vehículo en un con-
cesionario Yamaha.
1. Velocímetro
1. Tacómetro
2. Zona roja del tacómetro
R/min específicas para el circuito
averiado
Sensor de la posición del acelerador:
3000 r/min
Sensor de velocidad:
4000 r/min
Régimen
actual del
motor
durante 3
segundos Número de r/min
durante 2.5 segundos
específico al circuito
(Véase la tabla
siguiente.)
0 r/min
durante 3
segundos
U5WMS3S0.book Page 5 Thursday, August 4, 2005 11:46 AM

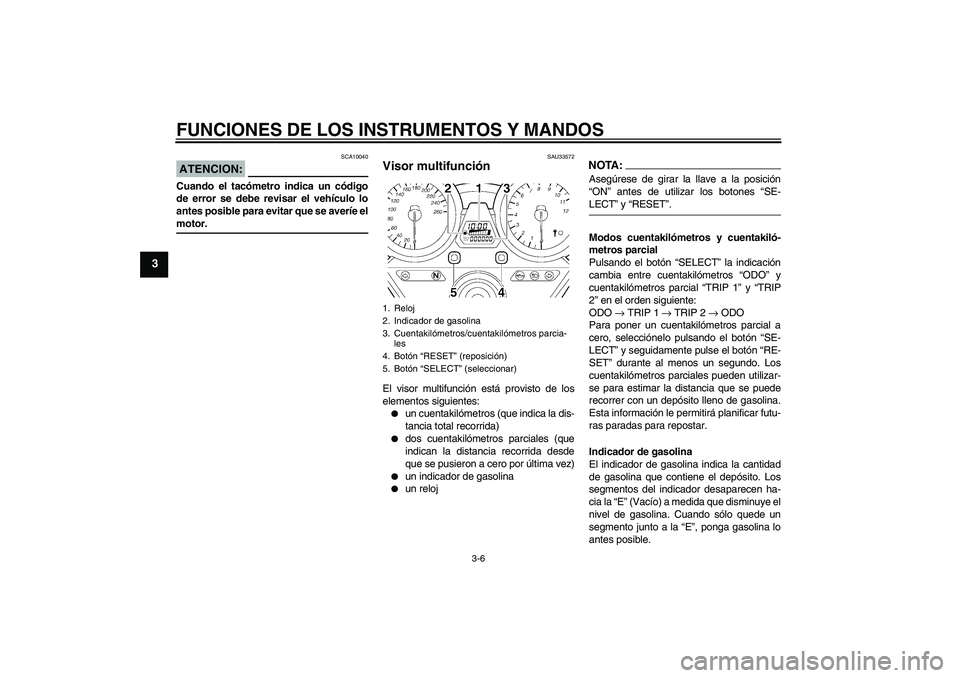

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
ATENCION:
SCA10040
Cuando el tacómetro indica un código
de error se debe revisar el vehículo lo
antes posible para evitar que se averíe elmotor.
SAU33572
Visor multifunción El visor multifunción está provisto de los
elementos siguientes:

un cuentakilómetros (que indica la dis-
tancia total recorrida)


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)


un indicador de gasolina


un reloj
NOTA:Asegúrese de girar la llave a la posición
“ON” antes de utilizar los botones “SE-LECT” y “RESET”.
Modos cuentakilómetros y cuentakiló-
metros parcial
Pulsando el botón “SELECT” la indicación
cambia entre cuentakilómetros “ODO” y
cuentakilómetros parcial “TRIP 1” y “TRIP
2” en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → ODO
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Los
cuentakilómetros parciales pueden utilizar-
se para estimar la distancia que se puede
recorrer con un depósito lleno de gasolina.
Esta información le permitirá planificar futu-
ras paradas para repostar.
Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (Vacío) a medida que disminuye el
nivel de gasolina. Cuando sólo quede un
segmento junto a la “E”, ponga gasolina lo
antes posible.
1. Reloj
2. Indicador de gasolina
3. Cuentakilómetros/cuentakilómetros parcia-
les
4. Botón “RESET” (reposición)
5. Botón “SELECT” (seleccionar)
U5WMS3S0.book Page 6 Thursday, August 4, 2005 11:46 AM
