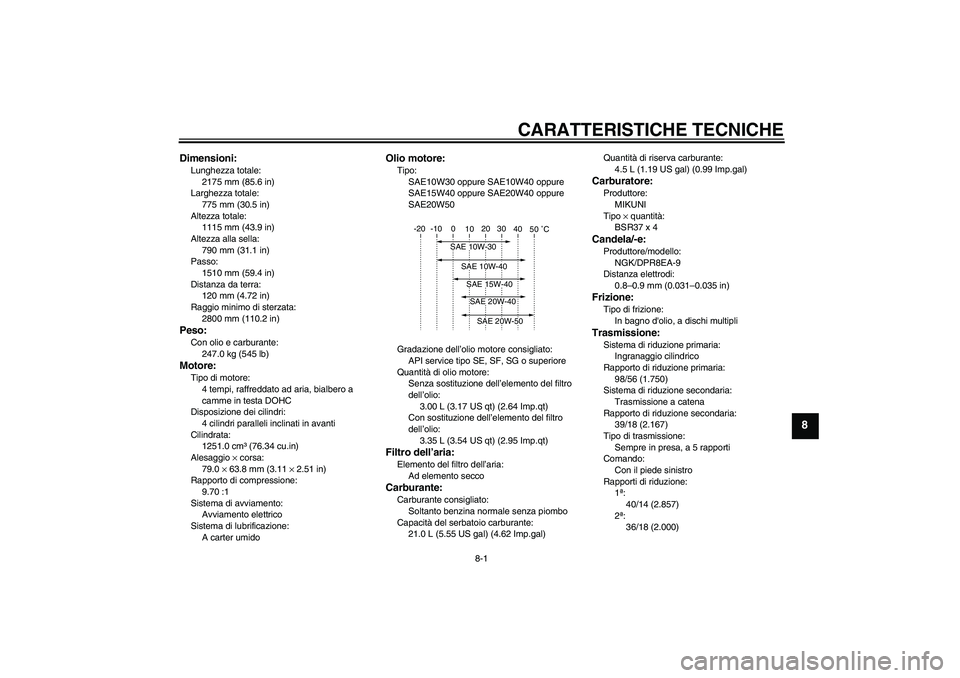

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2175 mm (85.6 in)
Larghezza totale:
775 mm (30.5 in)
Altezza totale:
1115 mm (43.9 in)
Altezza alla sella:
790 mm (31.1 in)
Passo:
1510 mm (59.4 in)
Distanza da terra:
120 mm (4.72 in)
Raggio minimo di sterzata:
2800 mm (110.2 in)Peso:Con olio e carburante:
247.0 kg (545 lb)Motore:Tipo di motore:
4 tempi, raffreddato ad aria, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
1251.0 cm³ (76.34 cu.in)
Alesaggio × corsa:
79.0 × 63.8 mm (3.11 × 2.51 in)
Rapporto di compressione:
9.70 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
3.00 L (3.17 US qt) (2.64 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
3.35 L (3.54 US qt) (2.95 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
21.0 L (5.55 US gal) (4.62 Imp.gal)Quantità di riserva carburante:
4.5 L (1.19 US gal) (0.99 Imp.gal)
Carburatore:Produttore:
MIKUNI
Tipo × quantità:
BSR37 x 4Candela/-e:Produttore/modello:
NGK/DPR8EA-9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
98/56 (1.750)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
39/18 (2.167)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
40/14 (2.857)
2ª:
36/18 (2.000)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5WMH3H0.book Page 1 Wednesday, August 3, 2005 10:05 AM
Page 82 of 90

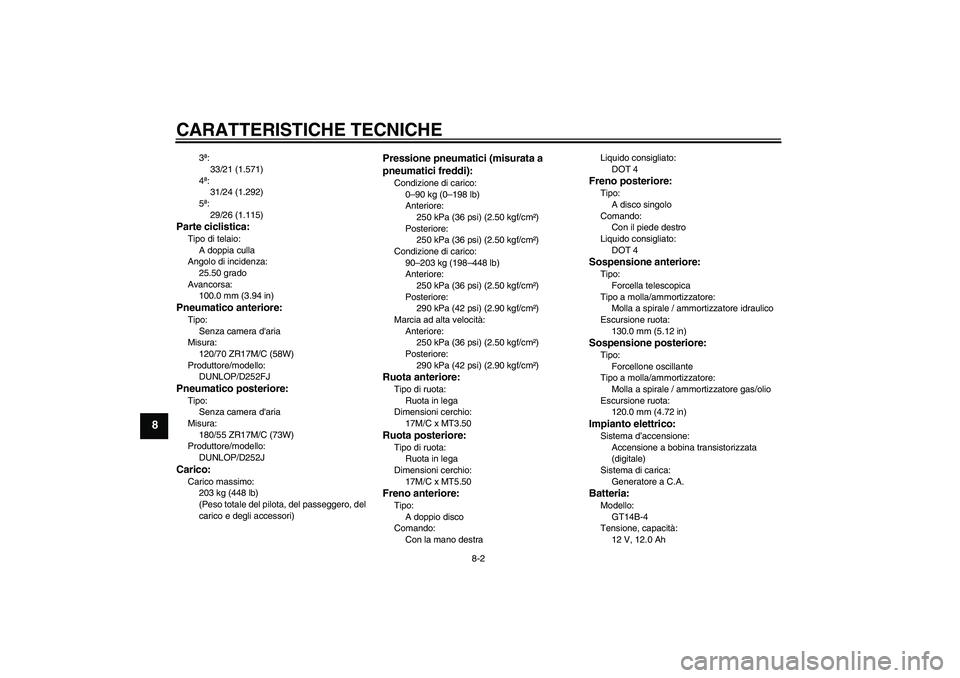

CARATTERISTICHE TECNICHE
8-2
8
3ª:
33/21 (1.571)
4ª:
31/24 (1.292)
5ª:
29/26 (1.115)
Parte ciclistica:Tipo di telaio:
A doppia culla
Angolo di incidenza:
25.50 grado
Avancorsa:
100.0 mm (3.94 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
DUNLOP/D252FJPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)
Produttore/modello:
DUNLOP/D252JCarico:Carico massimo:
203 kg (448 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Condizione di carico:
90–203 kg (198–448 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destraLiquido consigliato:
DOT 4
Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130.0 mm (5.12 in)Sospensione posteriore:Tipo:
Forcellone oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
120.0 mm (4.72 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Generatore a C.A.Batteria:Modello:
GT14B-4
Tensione, capacità:
12 V, 12.0 Ah
U5WMH3H0.book Page 2 Wednesday, August 3, 2005 10:05 AM
Page 83 of 90

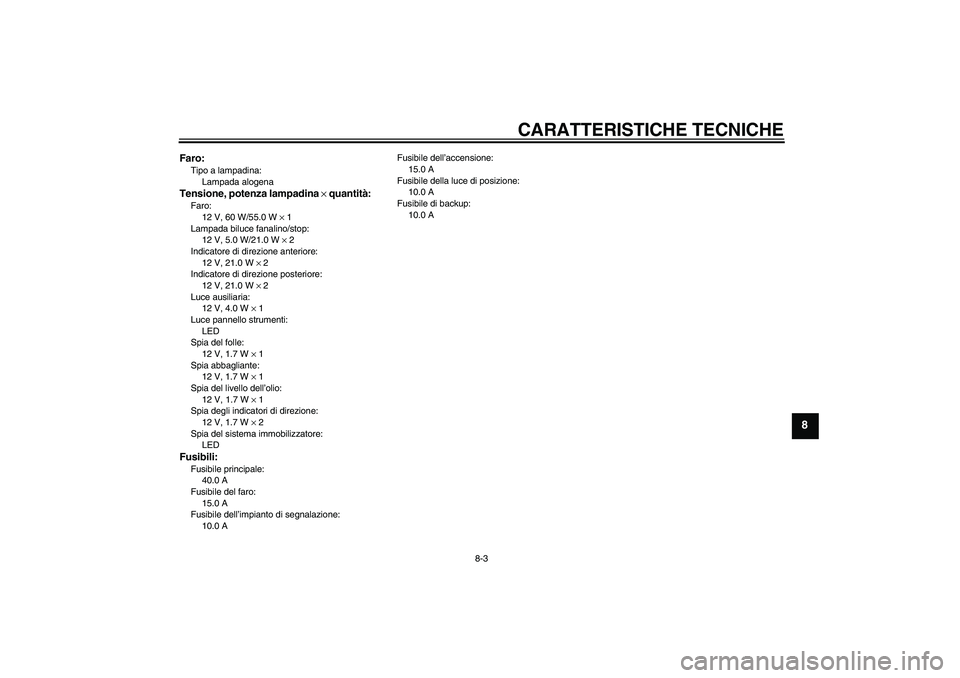

CARATTERISTICHE TECNICHE
8-3
8
Faro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 2
Indicatore di direzione anteriore:
12 V, 21.0 W × 2
Indicatore di direzione posteriore:
12 V, 21.0 W × 2
Luce ausiliaria:
12 V, 4.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
12 V, 1.7 W × 1
Spia abbagliante:
12 V, 1.7 W × 1
Spia del livello dell’olio:
12 V, 1.7 W × 1
Spia degli indicatori di direzione:
12 V, 1.7 W × 2
Spia del sistema immobilizzatore:
LEDFusibili:Fusibile principale:
40.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
10.0 AFusibile dell’accensione:
15.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile di backup:
10.0 A
U5WMH3H0.book Page 3 Wednesday, August 3, 2005 10:05 AM
Page 84 of 90

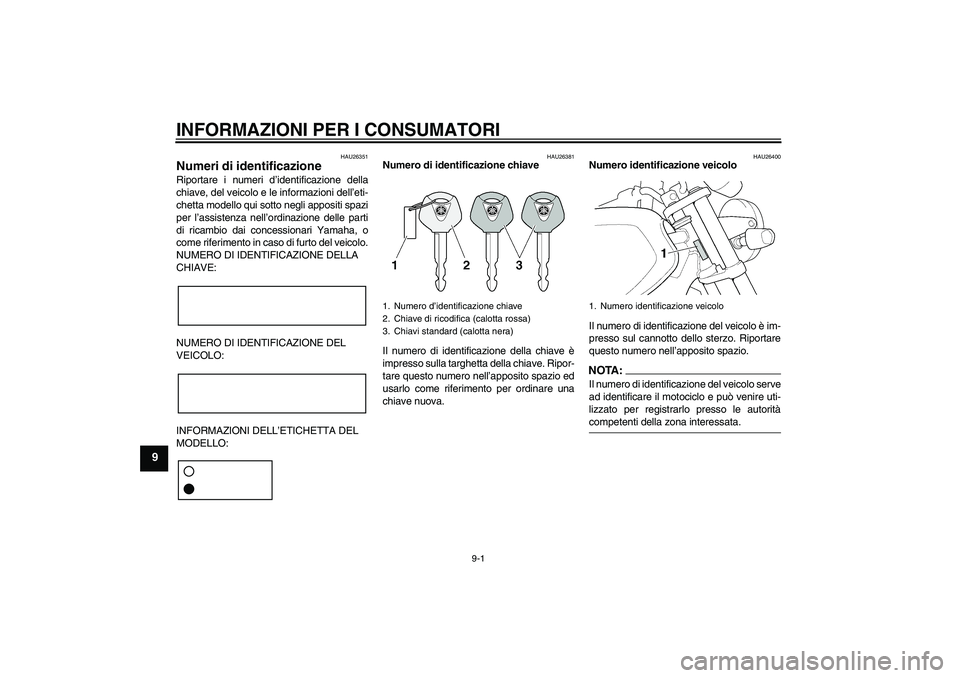

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U5WMH3H0.book Page 1 Wednesday, August 3, 2005 10:05 AM
Page 85 of 90
INFORMAZIONI PER I CONSUMATORI
9-2
9

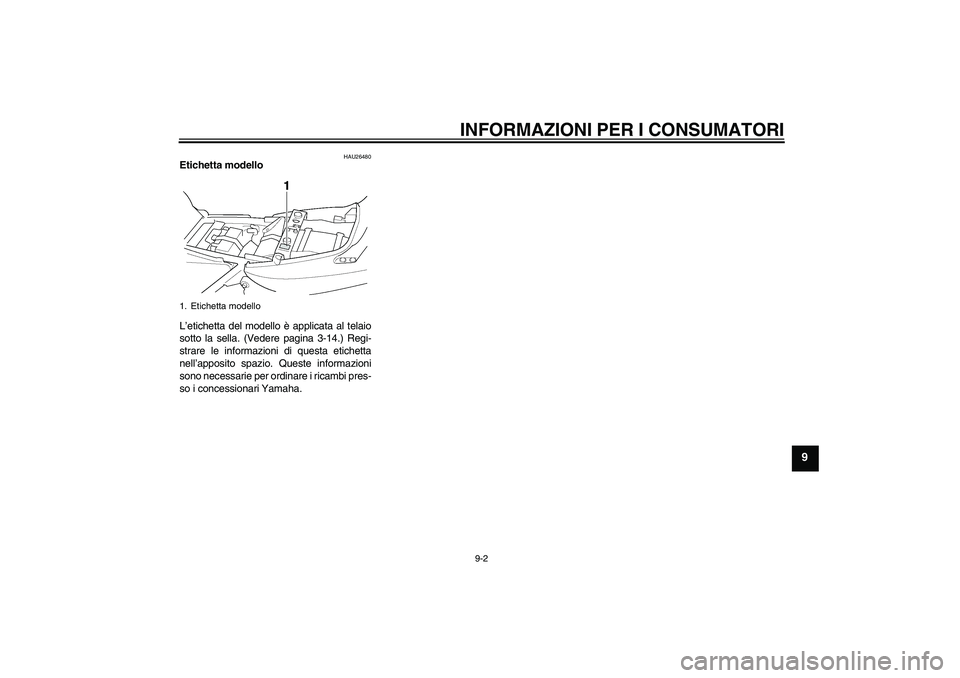

HAU26480
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-14.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.1. Etichetta modello
U5WMH3H0.book Page 2 Wednesday, August 3, 2005 10:05 AM
Page 86 of 90

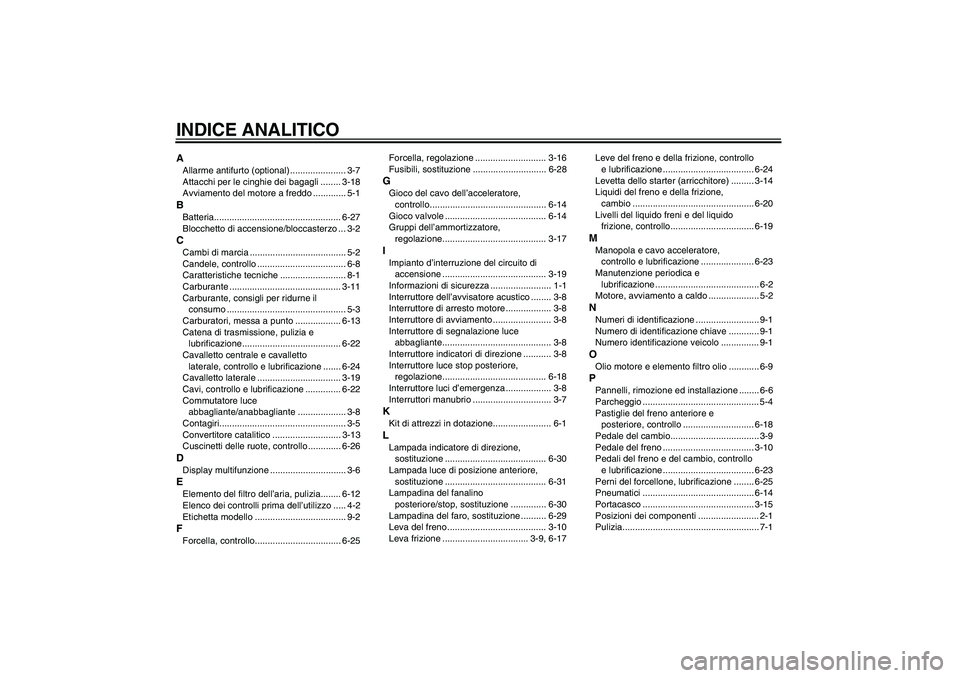

INDICE ANALITICOAAllarme antifurto (optional) ...................... 3-7
Attacchi per le cinghie dei bagagli ........ 3-18
Avviamento del motore a freddo ............. 5-1BBatteria.................................................. 6-27
Blocchetto di accensione/bloccasterzo ... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-8
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-11
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carburatori, messa a punto .................. 6-13
Catena di trasmissione, pulizia e
lubrificazione....................................... 6-22
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-24
Cavalletto laterale ................................. 3-19
Cavi, controllo e lubrificazione .............. 6-22
Commutatore luce
abbagliante/anabbagliante ................... 3-8
Contagiri.................................................. 3-5
Convertitore catalitico ........................... 3-13
Cuscinetti delle ruote, controllo ............. 6-26DDisplay multifunzione .............................. 3-6EElemento del filtro dell’aria, pulizia........ 6-12
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2FForcella, controllo.................................. 6-25Forcella, regolazione ............................ 3-16
Fusibili, sostituzione ............................. 6-28
GGioco del cavo dell’acceleratore,
controllo.............................................. 6-14
Gioco valvole ........................................ 6-14
Gruppi dell’ammortizzatore,
regolazione......................................... 3-17IImpianto d’interruzione del circuito di
accensione ......................................... 3-19
Informazioni di sicurezza ........................ 1-1
Interruttore dell’avvisatore acustico ........ 3-8
Interruttore di arresto motore .................. 3-8
Interruttore di avviamento ....................... 3-8
Interruttore di segnalazione luce
abbagliante........................................... 3-8
Interruttore indicatori di direzione ........... 3-8
Interruttore luce stop posteriore,
regolazione......................................... 6-18
Interruttore luci d’emergenza .................. 3-8
Interruttori manubrio ............................... 3-7KKit di attrezzi in dotazione....................... 6-1LLampada indicatore di direzione,
sostituzione ........................................ 6-30
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-31
Lampadina del fanalino
posteriore/stop, sostituzione .............. 6-30
Lampadina del faro, sostituzione .......... 6-29
Leva del freno ....................................... 3-10
Leva frizione .................................. 3-9, 6-17Leve del freno e della frizione, controllo
e lubrificazione .................................... 6-24
Levetta dello starter (arricchitore) ......... 3-14
Liquidi del freno e della frizione,
cambio ................................................ 6-20
Livelli del liquido freni e del liquido
frizione, controllo................................. 6-19
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-23
Manutenzione periodica e
lubrificazione ......................................... 6-2
Motore, avviamento a caldo .................... 5-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e elemento filtro olio ............ 6-9PPannelli, rimozione ed installazione ........ 6-6
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-18
Pedale del cambio................................... 3-9
Pedale del freno .................................... 3-10
Pedali del freno e del cambio, controllo
e lubrificazione .................................... 6-23
Perni del forcellone, lubrificazione ........ 6-25
Pneumatici ............................................ 6-14
Portacasco ............................................ 3-15
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1
U5WMH3H0.book Page 1 Wednesday, August 3, 2005 10:05 AM
Page 87 of 90
INDICE ANALITICO

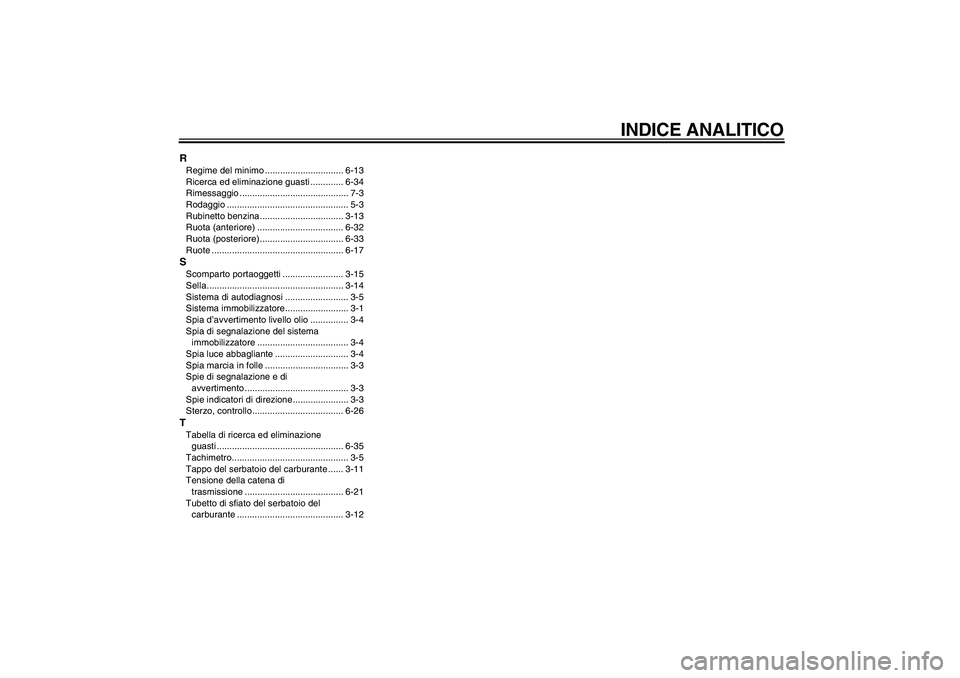

RRegime del minimo ............................... 6-13
Ricerca ed eliminazione guasti ............. 6-34
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Rubinetto benzina................................. 3-13
Ruota (anteriore) .................................. 6-32
Ruota (posteriore)................................. 6-33
Ruote .................................................... 6-17SScomparto portaoggetti ........................ 3-15
Sella...................................................... 3-14
Sistema di autodiagnosi ......................... 3-5
Sistema immobilizzatore ......................... 3-1
Spia d’avvertimento livello olio ............... 3-4
Spia di segnalazione del sistema
immobilizzatore .................................... 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-3
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-26TTabella di ricerca ed eliminazione
guasti .................................................. 6-35
Tachimetro.............................................. 3-5
Tappo del serbatoio del carburante ...... 3-11
Tensione della catena di
trasmissione ....................................... 6-21
Tubetto di sfiato del serbatoio del
carburante .......................................... 3-12
U5WMH3H0.book Page 2 Wednesday, August 3, 2005 10:05 AM
Page 88 of 90
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 89 of 90
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 90 of 90
STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2005.08-0.8×1 CR
(H)
