Page 71 of 90

YAMAHA XJR 1300 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

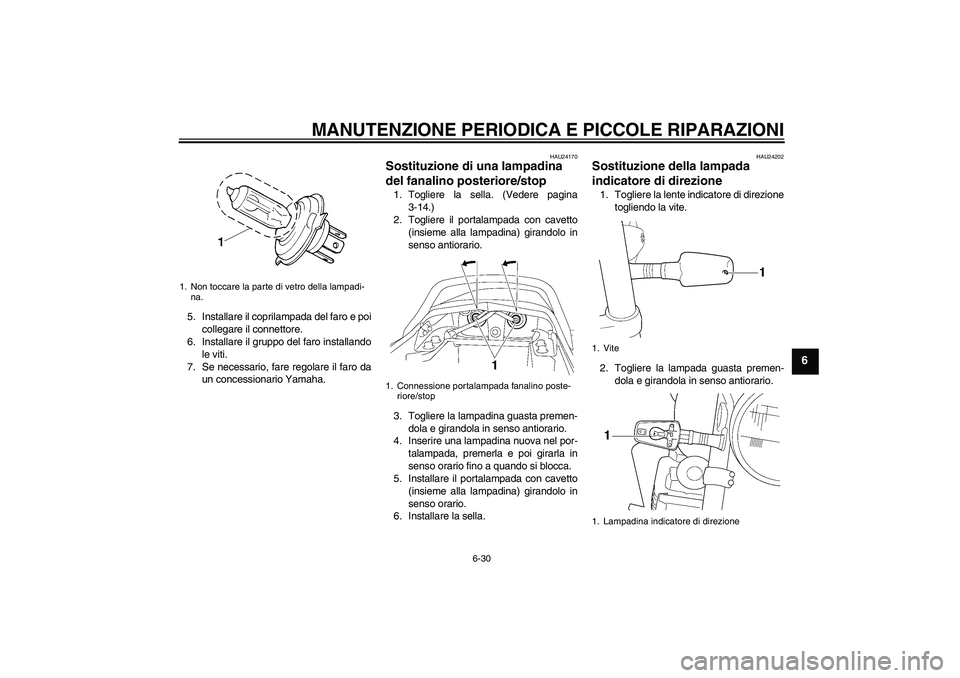

6-30
6
5. Installare il coprilampada del faro e poi
collegare il connettore.
6. Installare il gruppo del faro installando
le viti.
7. Se necessario, fare r

Page 72 of 90

YAMAHA XJR 1300 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

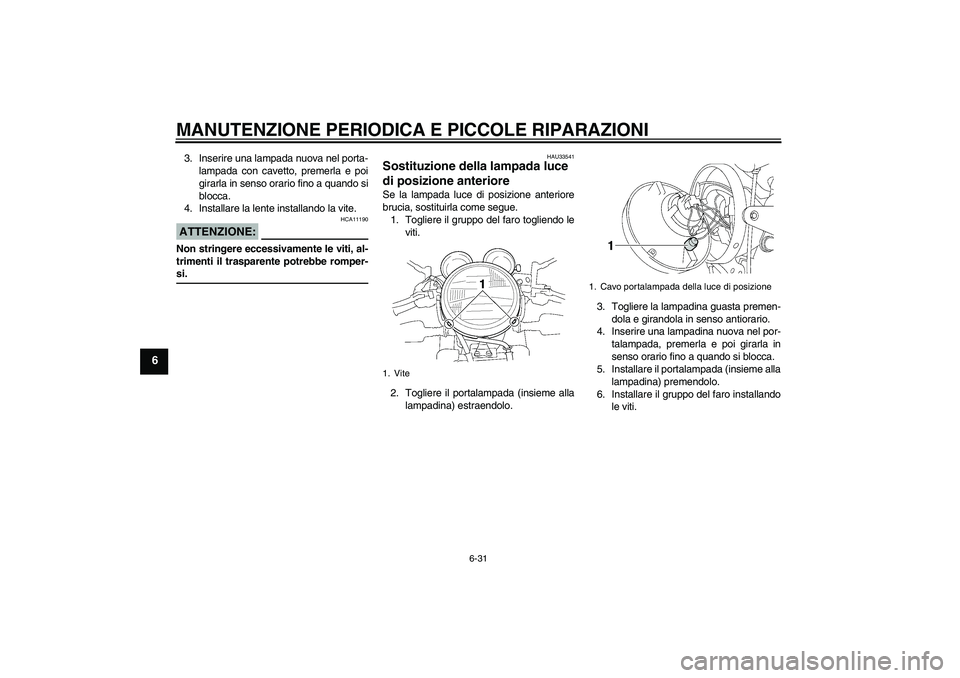

6-31
6
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la lente

Page 73 of 90

YAMAHA XJR 1300 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

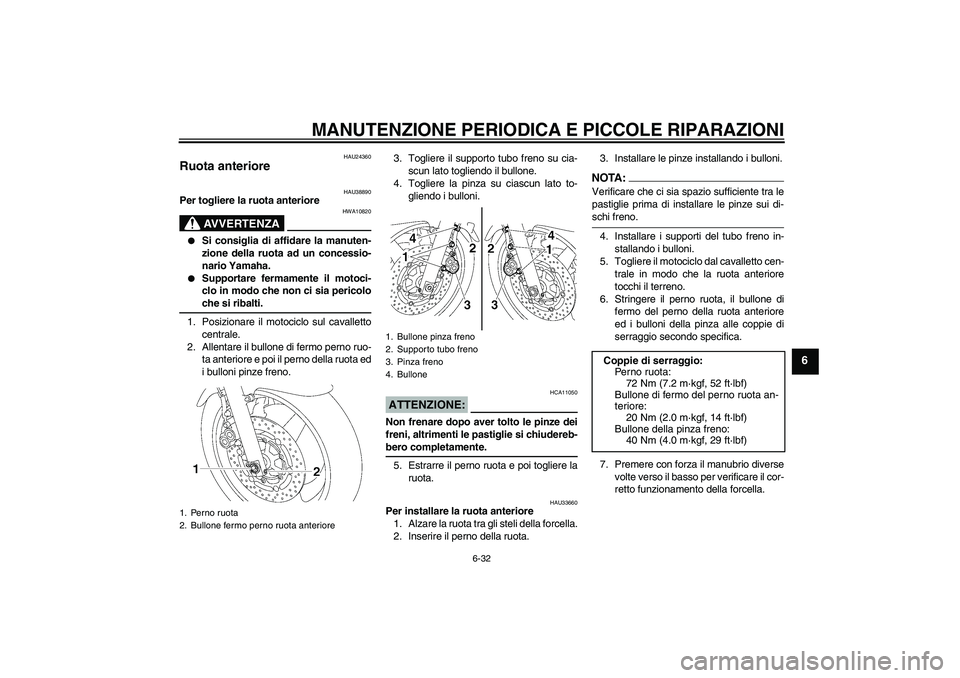

6-32
6
HAU24360
Ruota anteriore
HAU38890
Per togliere la ruota anteriore
AVVERTENZA
HWA10820

Si consiglia di affidare la manuten-
zione della ruota ad u

Page 74 of 90

YAMAHA XJR 1300 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

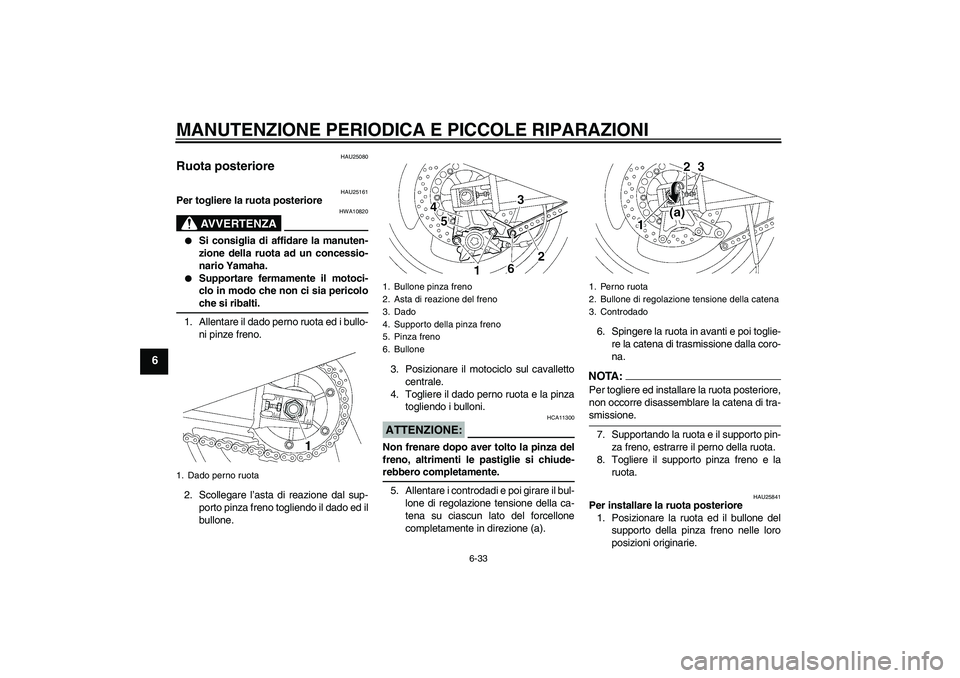

6-33
6
HAU25080
Ruota posteriore
HAU25161
Per togliere la ruota posteriore
AVVERTENZA
HWA10820

Si consiglia di affidare la manuten-
zione della ruota ad

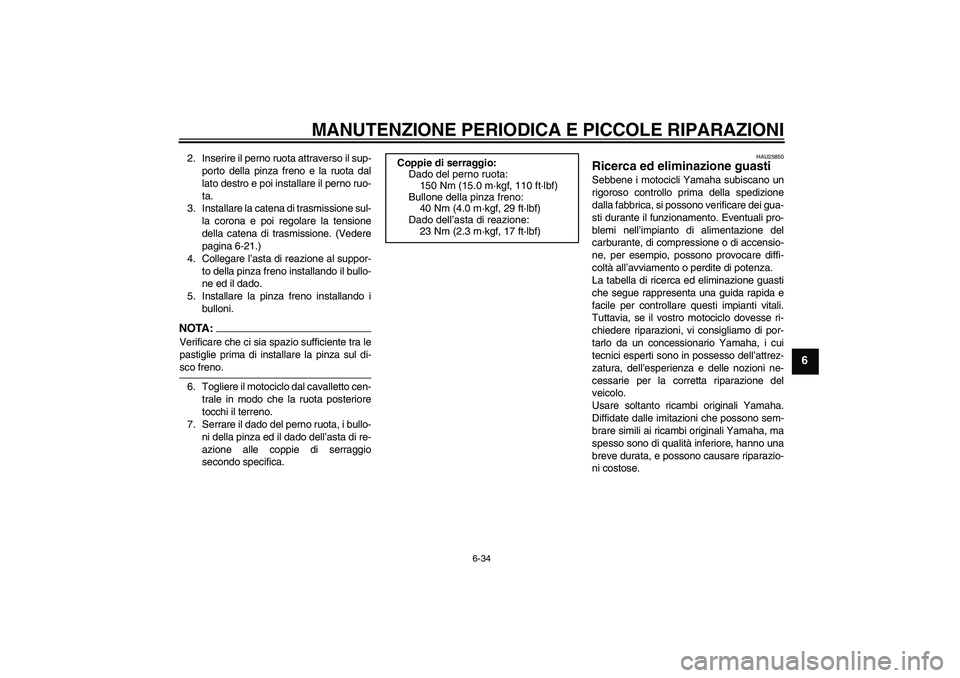

Page 75 of 90

YAMAHA XJR 1300 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6
2. Inserire il perno ruota attraverso il sup-
porto della pinza freno e la ruota dal
lato destro e poi installare il perno ruo-
ta.
3. Installare la

Page 76 of 90

YAMAHA XJR 1300 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

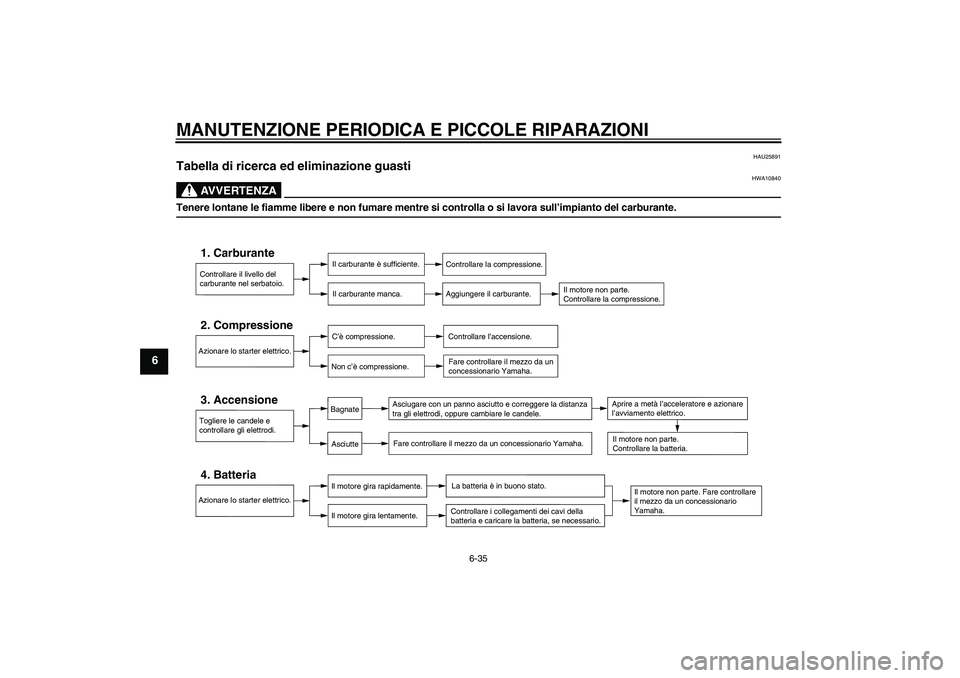

6-35
6
HAU25891
Tabella di ricerca ed eliminazione guasti
AVVERTENZA
HWA10840
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora

Page 77 of 90

YAMAHA XJR 1300 2006  Manuale duso (in Italian) PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU26040
Pulizia Pur rivelando gli aspetti più attraenti della
sua tecnologia, la struttura nuda rende il
motociclo più vulnerabile. Ruggine e corro-
sione

Page 78 of 90

YAMAHA XJR 1300 2006  Manuale duso (in Italian) PULIZIA E RIMESSAGGIO DEL MOTOCICLO

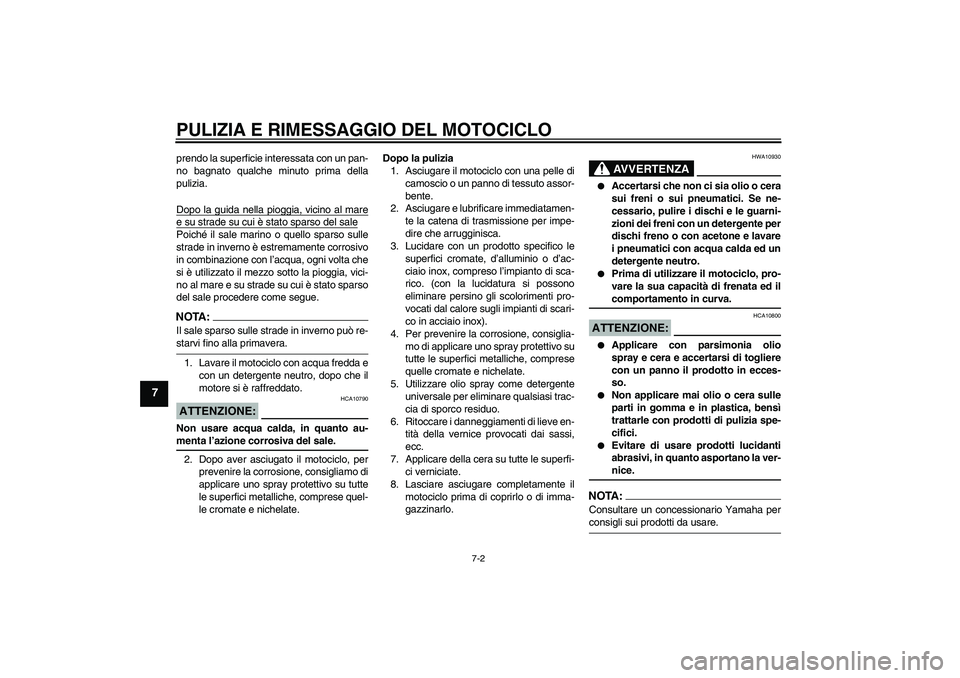

7-2
7
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è s

Page 79 of 90

YAMAHA XJR 1300 2006  Manuale duso (in Italian) PULIZIA E RIMESSAGGIO DEL MOTOCICLO

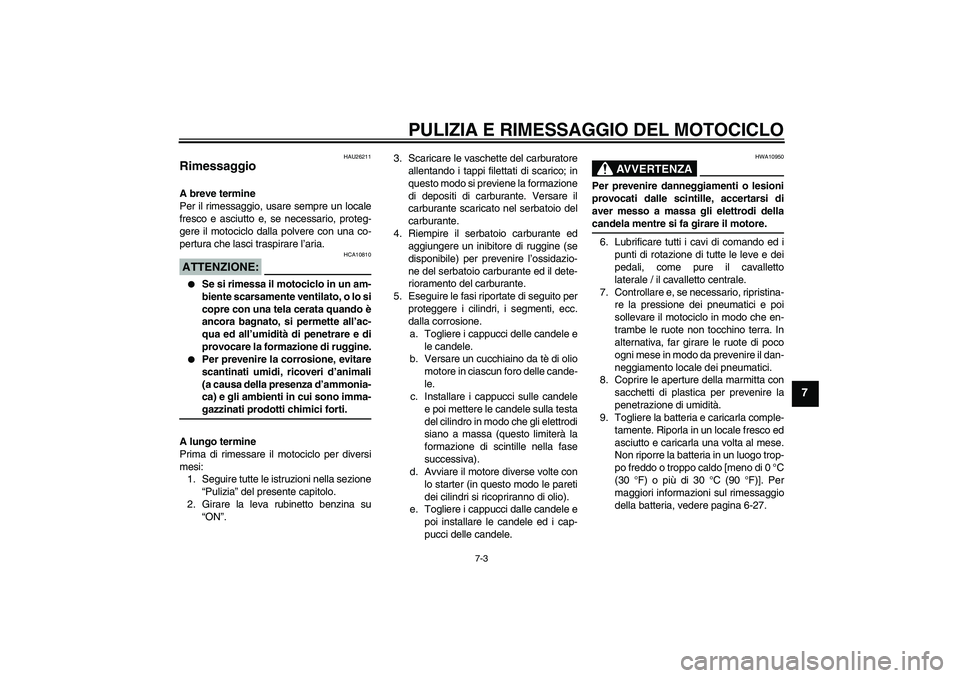

7-3
7
HAU26211
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere co

Page 80 of 90

YAMAHA XJR 1300 2006  Manuale duso (in Italian) PULIZIA E RIMESSAGGIO DEL MOTOCICLO

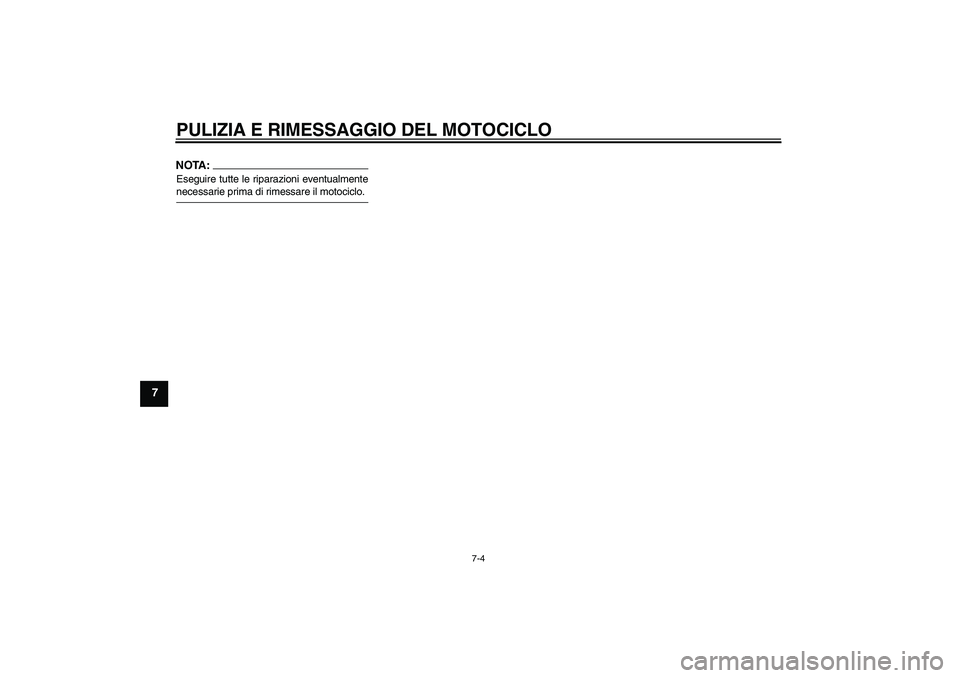

7-4
7
NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.U5WMH3H0.book  Page 4  Wednesday, August 3, 2005  10:05 AM
