YAMAHA XJR 1300 2007 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2007, Model line: XJR 1300, Model: YAMAHA XJR 1300 2007Pages: 92, PDF-Größe: 3.48 MB
Page 21 of 92

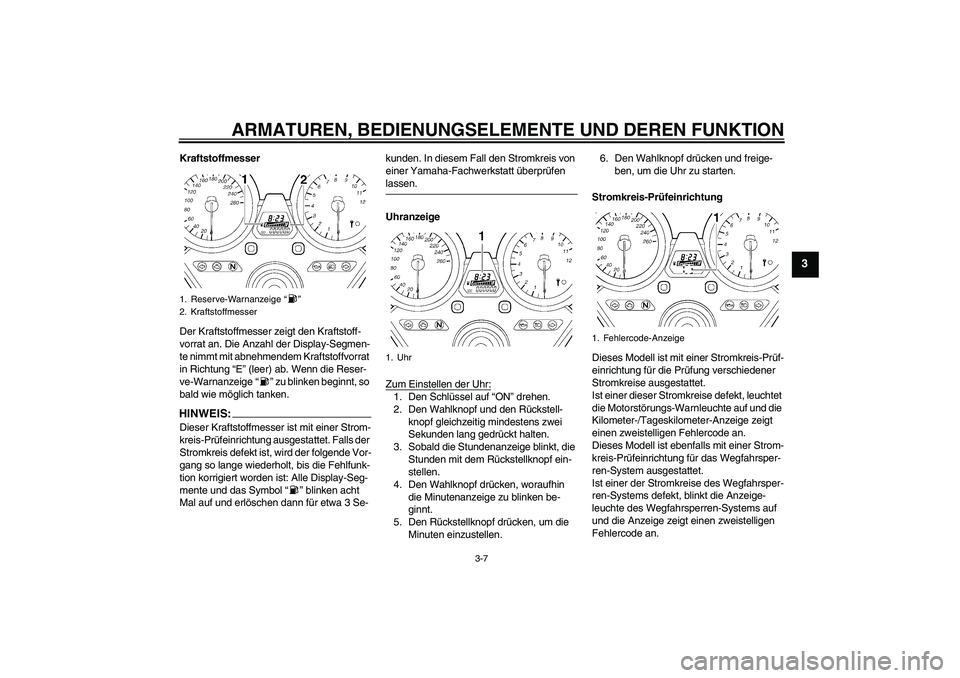

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvorrat
in Richtung “E” (leer) ab. Wenn die Reser-
ve-Warnanzeige“” zu blinken beginnt, so
bald wie möglich tanken.HINWEIS:Dieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Falls der
Stromkreis defekt ist, wird der folgende Vor-
gang so lange wiederholt, bis die Fehlfunk-
tion korrigiert worden ist: Alle Display-Seg-
mente und das Symbol“” blinken acht
Mal auf und erlöschen dann für etwa 3 Se-kunden. In diesem Fall den Stromkreis von
einer Yamaha-Fachwerkstatt überprüfen
lassen.
Uhranzeige
Zum Einstellen der Uhr:1. Den Schlüssel auf “ON” drehen.
2. Den Wahlknopf und den Rückstell-
knopf gleichzeitig mindestens zwei
Sekunden lang gedrückt halten.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf ein-
stellen.
4. Den Wahlknopf drücken, woraufhin
die Minutenanzeige zu blinken be-
ginnt.
5. Den Rückstellknopf drücken, um die
Minuten einzustellen.6. Den Wahlknopf drücken und freige-
ben, um die Uhr zu starten.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Ist einer dieser Stromkreise defekt, leuchtet
die Motorstörungs-Warnleuchte auf und die
Kilometer-/Tageskilometer-Anzeige zeigt
einen zweistelligen Fehlercode an.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet.
Ist einer der Stromkreise des Wegfahrsper-
ren-Systems defekt, blinkt die Anzeige-
leuchte des Wegfahrsperren-Systems auf
und die Anzeige zeigt einen zweistelligen
Fehlercode an.
1. Reserve-Warnanzeige“”
2. Kraftstoffmesser
1. Uhr
1. Fehlercode-Anzeige
U5WMG4G0.book Page 7 Tuesday, July 10, 2007 1:37 PM
Page 22 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
HINWEIS:Falls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEIS:Sicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ACHTUNG:
GCA11790
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-den.Anzeige-, Geschwindigkeitsmesser- und
Drehzahlmesser-Helligkeits-Kontrollmo-
dus
Mit dieser Funktion können Sie die Hellig-
keit den Lichtverhältnissen der Umgebung
entsprechend einstellen.
Helligkeit einstellen
1. Den Schlüssel auf “OFF” drehen.
2. Drücken und halten Sie den Wahl-
knopf.
3. Drehen Sie den Zündschlüssel auf
“ON” und geben Sie dann nach fünf
Sekunden den Wahlknopf frei.
4. Drücken Sie den Rückstellknopf, um
die gewünschte Helligkeit zu wählen.1. Rückstellknopf
2. Wahlknopf
3. Kraftstoffmesser
U5WMG4G0.book Page 8 Tuesday, July 10, 2007 1:37 PM
Page 23 of 92

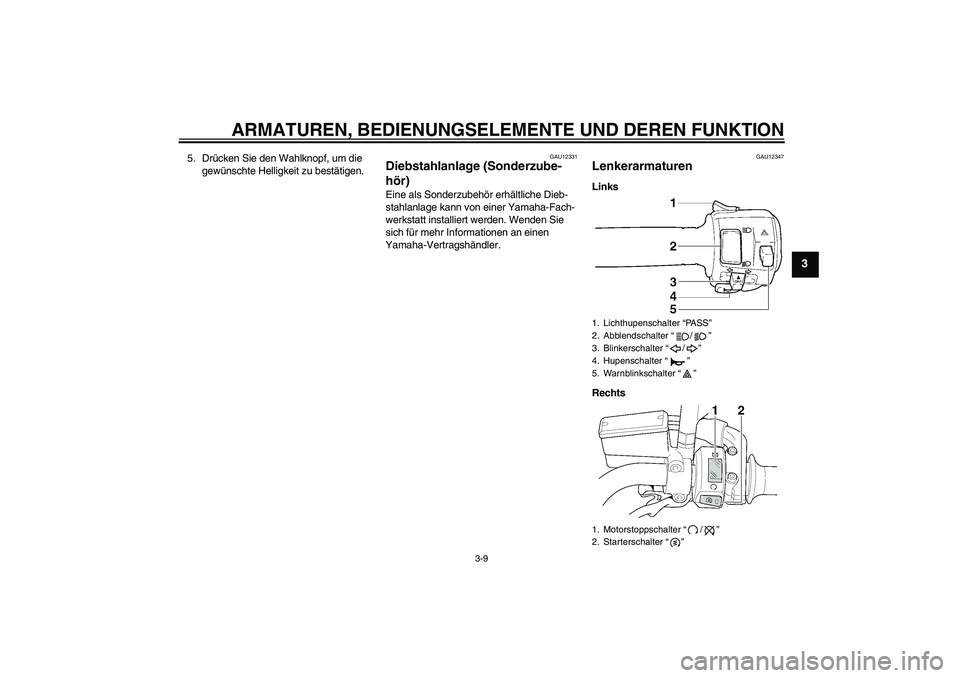

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
5. Drücken Sie den Wahlknopf, um die
gewünschte Helligkeit zu bestätigen.
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12347
Lenkerarmaturen Links
Rechts1. Lichthupenschalter “PA S S”
2. Abblendschalter “/”
3. Blinkerschalter “/”
4. Hupenschalter “”
5. Warnblinkschalter “”
1. Motorstoppschalter “/”
2. Starterschalter “”
U5WMG4G0.book Page 9 Tuesday, July 10, 2007 1:37 PM
Page 24 of 92

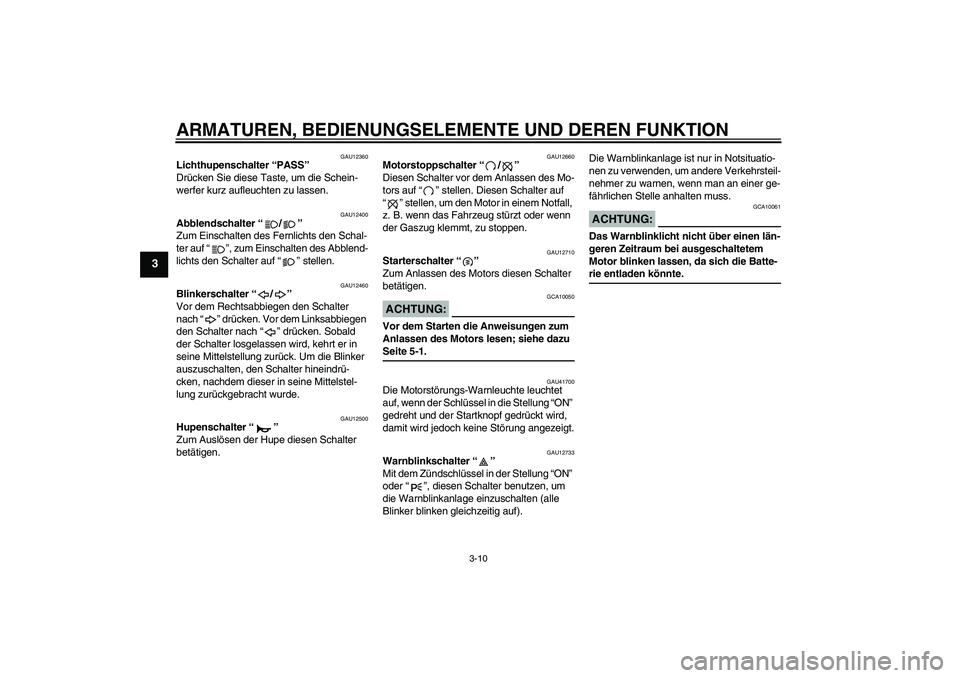

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU12360
Lichthupenschalter “PASS”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. Diesen Schalter auf
“” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU41700
Die Motorstörungs-Warnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung “ON”
gedreht und der Startknopf gedrückt wird,
damit wird jedoch keine Störung angezeigt.
GAU12733
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
ACHTUNG:
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
U5WMG4G0.book Page 10 Tuesday, July 10, 2007 1:37 PM
Page 25 of 92

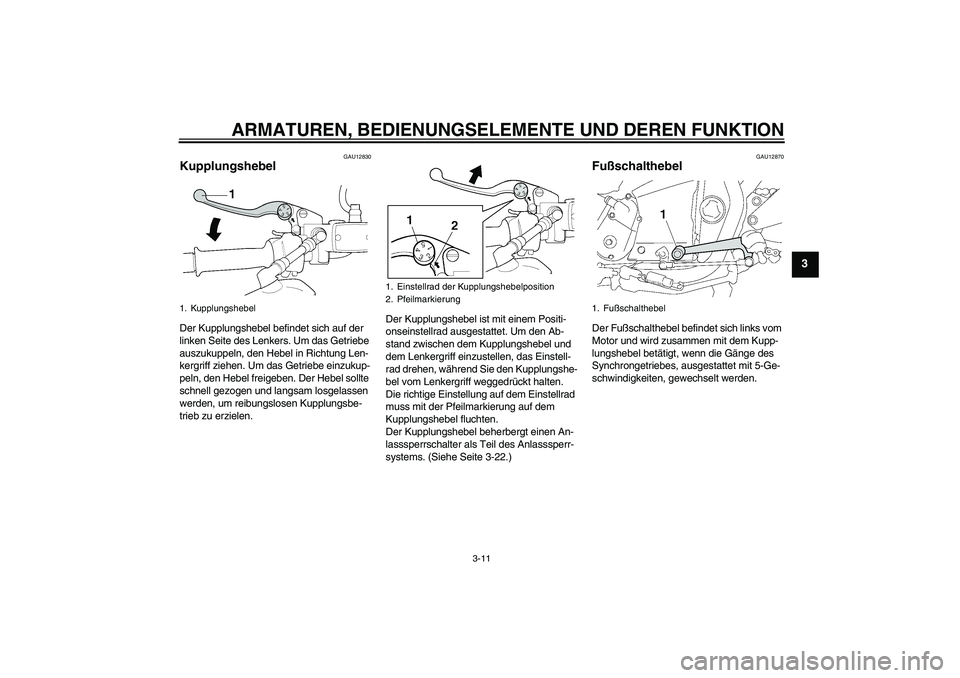

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
GAU12830
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.Der Kupplungshebel ist mit einem Positi-
onseinstellrad ausgestattet. Um den Ab-
stand zwischen dem Kupplungshebel und
dem Lenkergriff einzustellen, das Einstell-
rad drehen, während Sie den Kupplungshe-
bel vom Lenkergriff weggedrückt halten.
Die richtige Einstellung auf dem Einstellrad
muss mit der Pfeilmarkierung auf dem
Kupplungshebel fluchten.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-22.)
GAU12870
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
1. Kupplungshebel
1. Einstellrad der Kupplungshebelposition
2. Pfeilmarkierung
1. Fußschalthebel
U5WMG4G0.book Page 11 Tuesday, July 10, 2007 1:37 PM
Page 26 of 92

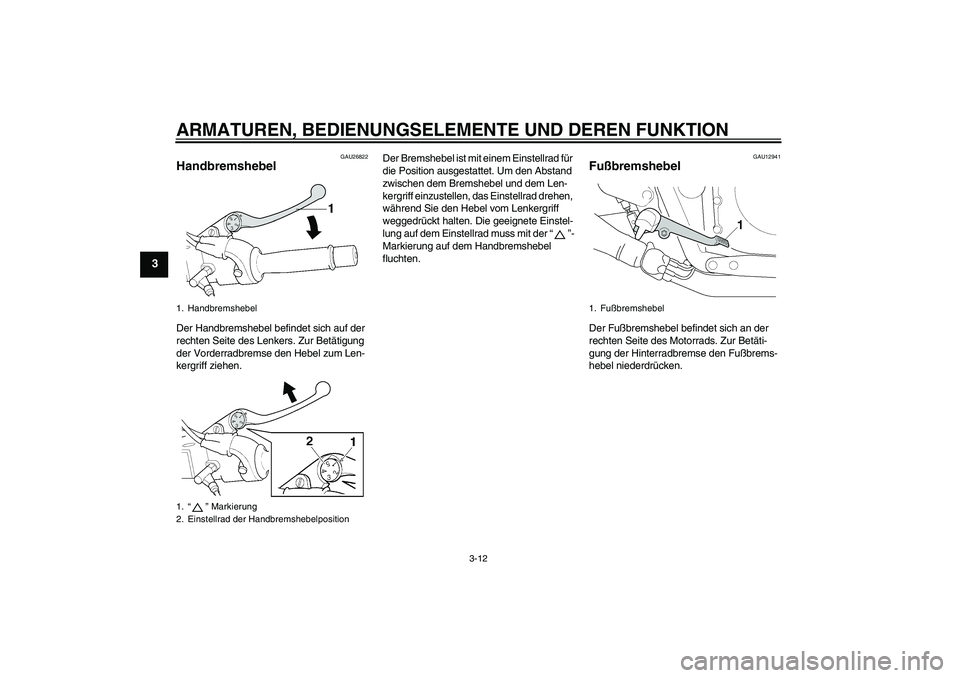

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
GAU26822
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.Der Bremshebel ist mit einem Einstellrad für
die Position ausgestattet. Um den Abstand
zwischen dem Bremshebel und dem Len-
kergriff einzustellen, das Einstellrad drehen,
während Sie den Hebel vom Lenkergriff
weggedrückt halten. Die geeignete Einstel-
lung auf dem Einstellrad muss mit der “”-
Markierung auf dem Handbremshebel
fluchten.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Handbremshebel
1.“” Markierung
2. Einstellrad der Handbremshebelposition
1. Fußbremshebel
U5WMG4G0.book Page 12 Tuesday, July 10, 2007 1:37 PM
Page 27 of 92

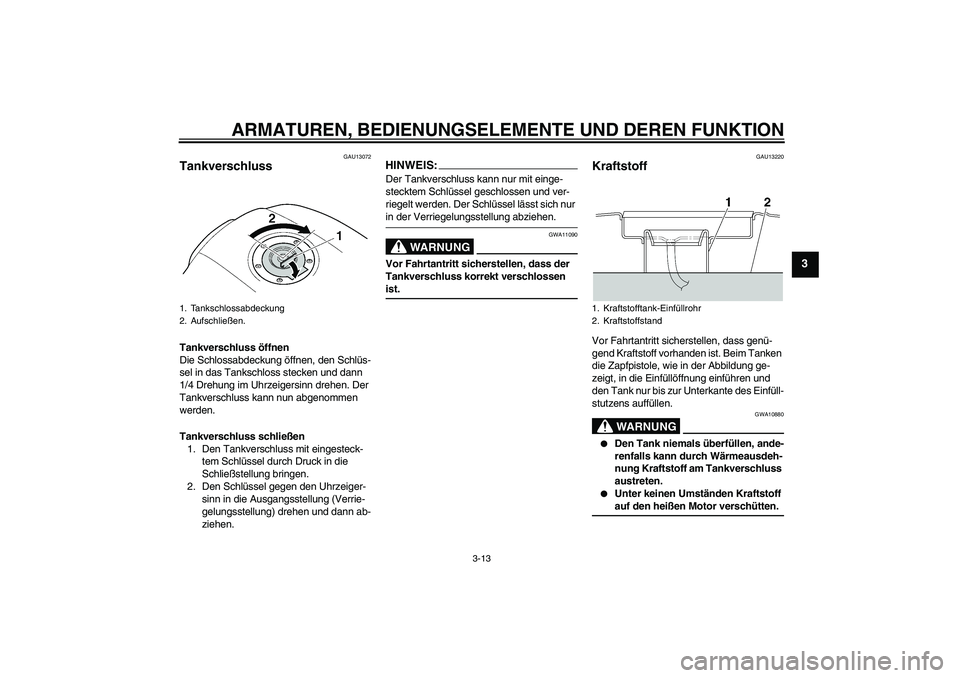

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
GAU13072
Tankverschluss Tankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
HINWEIS:Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur in der Verriegelungsstellung abziehen.
WARNUNG
GWA11090
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen ist.
GAU13220
Kraftstoff Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Beim Tanken
die Zapfpistole, wie in der Abbildung ge-
zeigt, in die Einfüllöffnung einführen und
den Tank nur bis zur Unterkante des Einfüll-
stutzens auffüllen.
WARNUNG
GWA10880
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluss
austreten.
Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
1. Tankschlossabdeckung
2. Aufschließen.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
U5WMG4G0.book Page 13 Tuesday, July 10, 2007 1:37 PM
Page 28 of 92

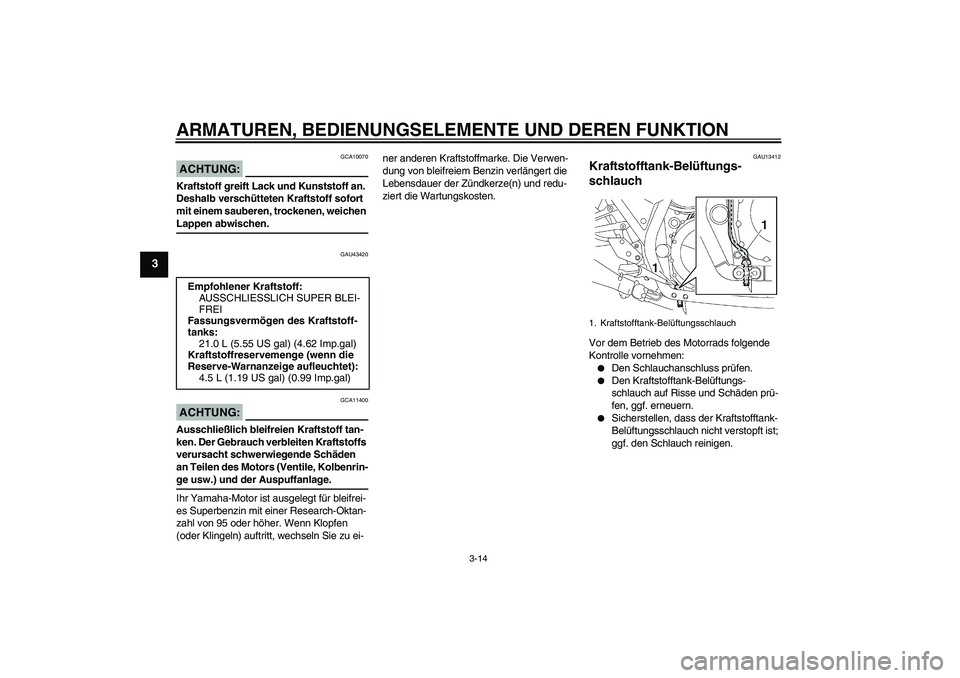

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU43420
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
GAU13412
Kraftstofftank-Belüftungs-
schlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
Den Schlauchanschluss prüfen.
Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.
Sicherstellen, dass der Kraftstofftank-
Belüftungsschlauch nicht verstopft ist;
ggf. den Schlauch reinigen. Empfohlener Kraftstoff:
AUSSCHLIESSLICH SUPER BLEI-
FREI
Fassungsvermögen des Kraftstoff-
tanks:
21.0 L (5.55 US gal) (4.62 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnanzeige aufleuchtet):
4.5 L (1.19 US gal) (0.99 Imp.gal)
1. Kraftstofftank-Belüftungsschlauch
U5WMG4G0.book Page 14 Tuesday, July 10, 2007 1:37 PM
Page 29 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU13441

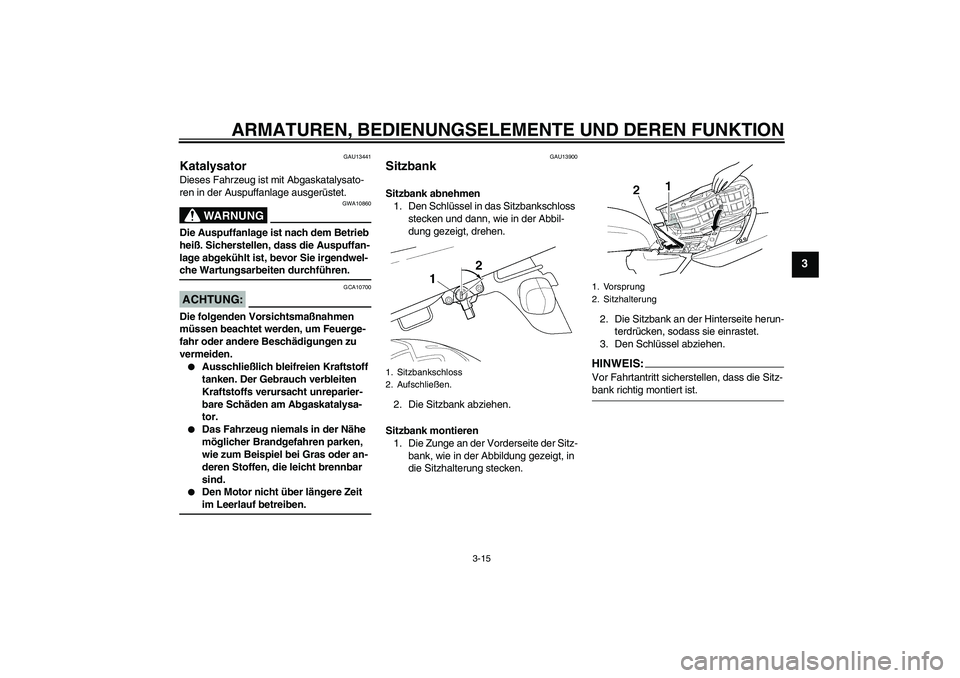

Katalysator Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgendwel-che Wartungsarbeiten durchführen.ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.
Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.
Den Motor nicht über längere Zeit im Leerlauf betreiben.
GAU13900
Sitzbank Sitzbank abnehmen
1. Den Schlüssel in das Sitzbankschloss
stecken und dann, wie in der Abbil-
dung gezeigt, drehen.
2. Die Sitzbank abziehen.
Sitzbank montieren
1. Die Zunge an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.2. Die Sitzbank an der Hinterseite herun-
terdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.
HINWEIS:Vor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
1. Sitzbankschloss
2. Aufschließen.
1. Vorsprung
2. Sitzhalterung
U5WMG4G0.book Page 15 Tuesday, July 10, 2007 1:37 PM
Page 30 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
GAU14350

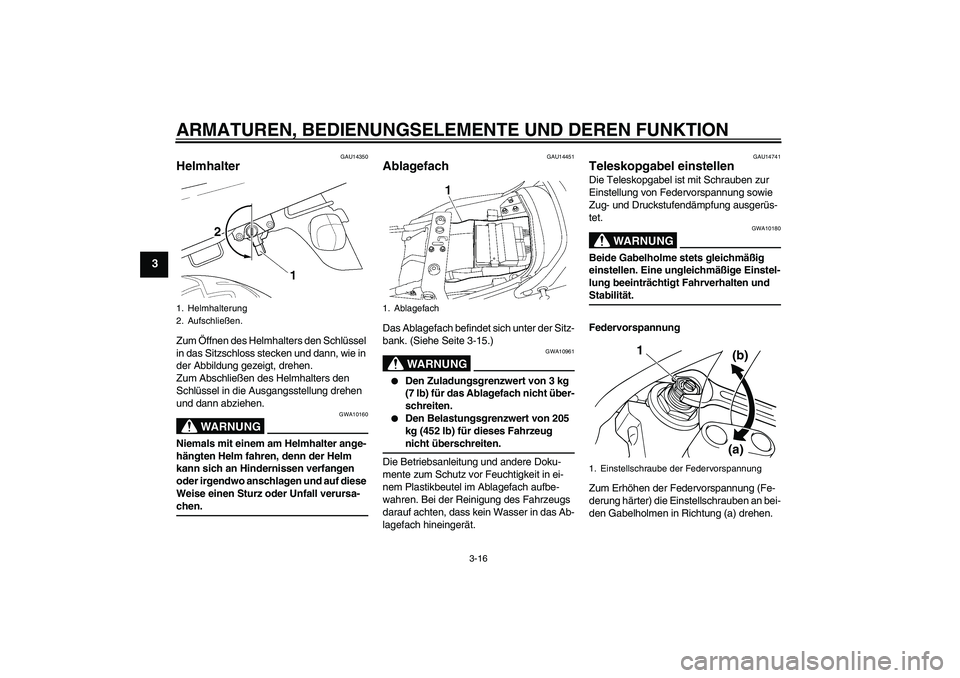

Helmhalter Zum Öffnen des Helmhalters den Schlüssel
in das Sitzschloss stecken und dann, wie in
der Abbildung gezeigt, drehen.
Zum Abschließen des Helmhalters den
Schlüssel in die Ausgangsstellung drehen
und dann abziehen.
WARNUNG
GWA10160
Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-chen.
GAU14451
Ablagefach Das Ablagefach befindet sich unter der Sitz-
bank. (Siehe Seite 3-15.)
WARNUNG
GWA10961
Den Zuladungsgrenzwert von 3 kg
(7 lb) für das Ablagefach nicht über-
schreiten.
Den Belastungsgrenzwert von 205
kg (452 lb) für dieses Fahrzeug nicht überschreiten.
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in ei-
nem Plastikbeutel im Ablagefach aufbe-
wahren. Bei der Reinigung des Fahrzeugs
darauf achten, dass kein Wasser in das Ab-
lagefach hineingerät.
GAU14741
Teleskopgabel einstellen Die Teleskopgabel ist mit Schrauben zur
Einstellung von Federvorspannung sowie
Zug- und Druckstufendämpfung ausgerüs-
tet.
WARNUNG
GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und Stabilität.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
1. Helmhalterung
2. Aufschließen.
1. Ablagefach
1. Einstellschraube der Federvorspannung
1
(a)(b)
U5WMG4G0.book Page 16 Tuesday, July 10, 2007 1:37 PM
